液压系统油箱用六角头填充呼吸器结构

在行走机械、工业液压站的油箱设计环节，通气过滤部件往往是容易被忽略但直接影响系统运行稳定性的核心小元件，这款填充呼吸器就是针对开式液压油箱的通气需求设计的专用部件。日常设备运行过程中，油箱内的油液会随着液压缸的伸缩、系统温度变化出现容积波动，必须通过通气装置平衡油箱内外的气压差，否则会出现油箱吸瘪、密封件渗漏、泵吸空等一系列故障，这款呼吸器就承担了气压平衡与进气过滤的双重作用。

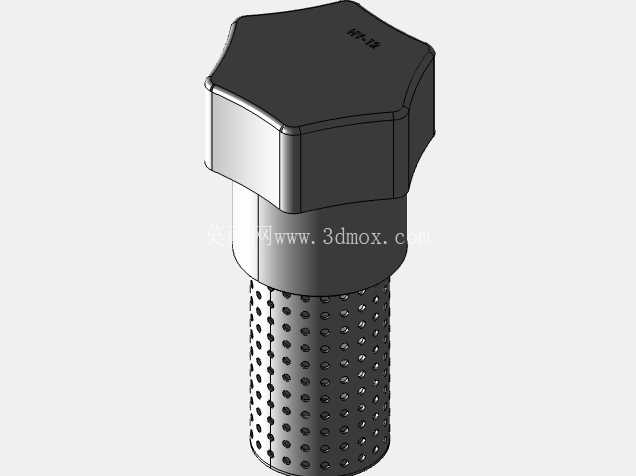

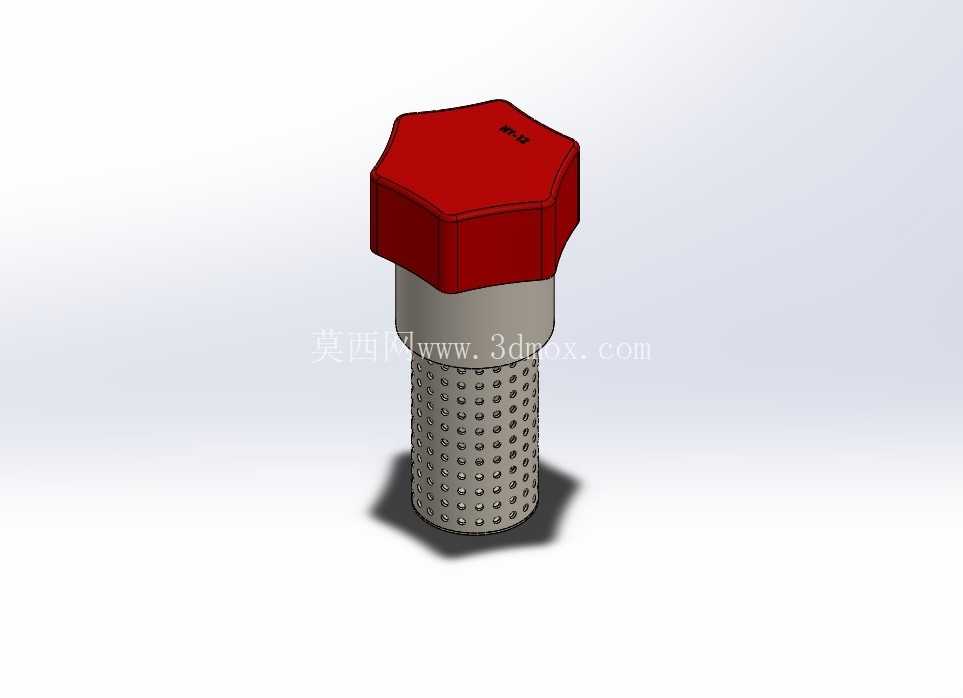

从结构设计来看，顶部采用外六角结构，完全适配标准开口扳手的拧紧作业，安装时不需要定制专用工装，现场维护拆装效率很高，六角头的端面做了轻微的倒角处理，避免拧紧过程中边角毛刺划伤操作人员手套或者手部，顶部的密封面做了平面度管控，和油箱安装座贴合时能保证密封可靠性，不会出现雨水、灰尘从安装接缝处渗入油箱的问题。中间的连接段采用标准外螺纹设计，适配市面上绝大多数开式液压油箱的预设安装口，不需要额外加工过渡接头，安装边界上，螺纹段长度匹配常规油箱壁板的厚度范围，拧紧后不会出现螺纹旋入过深顶到油箱内部结构、或者旋合长度不足导致松动脱落的问题。

下部的过滤段采用密布通孔的筒式结构，内部填充透气过滤材料，空气进入油箱前会经过填充层的过滤，拦截空气中的悬浮粉尘、颗粒物，避免杂质进入油液造成液压元件磨损，通孔的排布做了通流面积校核，即使在液压系统大流量排油、进气速度较快的工况下，也不会出现通气阻力过大导致油箱负压的问题，同时过滤段的结构强度做了强化，设备运行过程中的振动、轻微磕碰不会造成筒体变形、通孔堵塞。

实际选型应用中，这类呼吸器广泛用在工程机械、锻压设备、注塑机的液压油箱上，相比简易的通气帽，带填充过滤层的结构能大幅降低油液被外界杂质污染的概率，延长液压油的更换周期，减少泵、阀、液压缸等核心元件的磨损失效概率。设计过程中需要重点匹配几个核心参数：首先是通流能力要和系统的最大容积变化速率匹配，避免大流量工况下通气不畅；其次是过滤精度要适配系统的清洁度等级要求，伺服系统用的呼吸器过滤精度要更高，常规开式系统可以选择适配精度的填充材料；另外安装位置要避开油箱顶部容易积水积灰的低洼区域，尽量设置在油箱顶面的较高位置，减少雨水淋渗的概率。

从三维建模的角度来看，这个零件的建模逻辑并不复杂，但细节处的尺寸管控直接影响后续的实际使用效果：六角头的对边尺寸要严格遵循标准紧固件的尺寸规范，保证扳手的适配性；螺纹段的公差要符合普通管螺纹的精度要求，保证和安装座的旋合顺畅；过滤段的通孔排布要均匀，既要保证足够的通流面积，也要保证筒体的结构强度，避免壁厚过薄在安装拧紧时出现变形。很多新手工程师在设计油箱通气结构时，往往只随便画个通气口，忽略了过滤和密封的细节，实际投用后很容易出现油液污染、油箱进水的问题，这类成熟的呼吸器结构可以直接作为标准件选型参考，嵌入到整体液压系统的三维装配中，减少重复设计的工作量，也能保证结构的可靠性。

在日常维护场景中，这类填充式呼吸器可以定期拆卸更换内部的过滤填充材料，不需要整体更换整个部件，维护成本更低，顶部的六角结构也方便日常拆装检查，不需要复杂的工具就能完成维护作业。安装时需要在密封面加装适配的密封垫圈，根据油箱内油液的类型选择耐油橡胶或者紫铜垫圈，保证长期使用过程中密封件不会被油液腐蚀老化，出现渗漏问题。另外在低温工况下使用时，还要考虑呼吸器的通气阻力随温度变化的情况，避免低温下填充材料结露堵塞通气孔，造成油箱压力异常。
