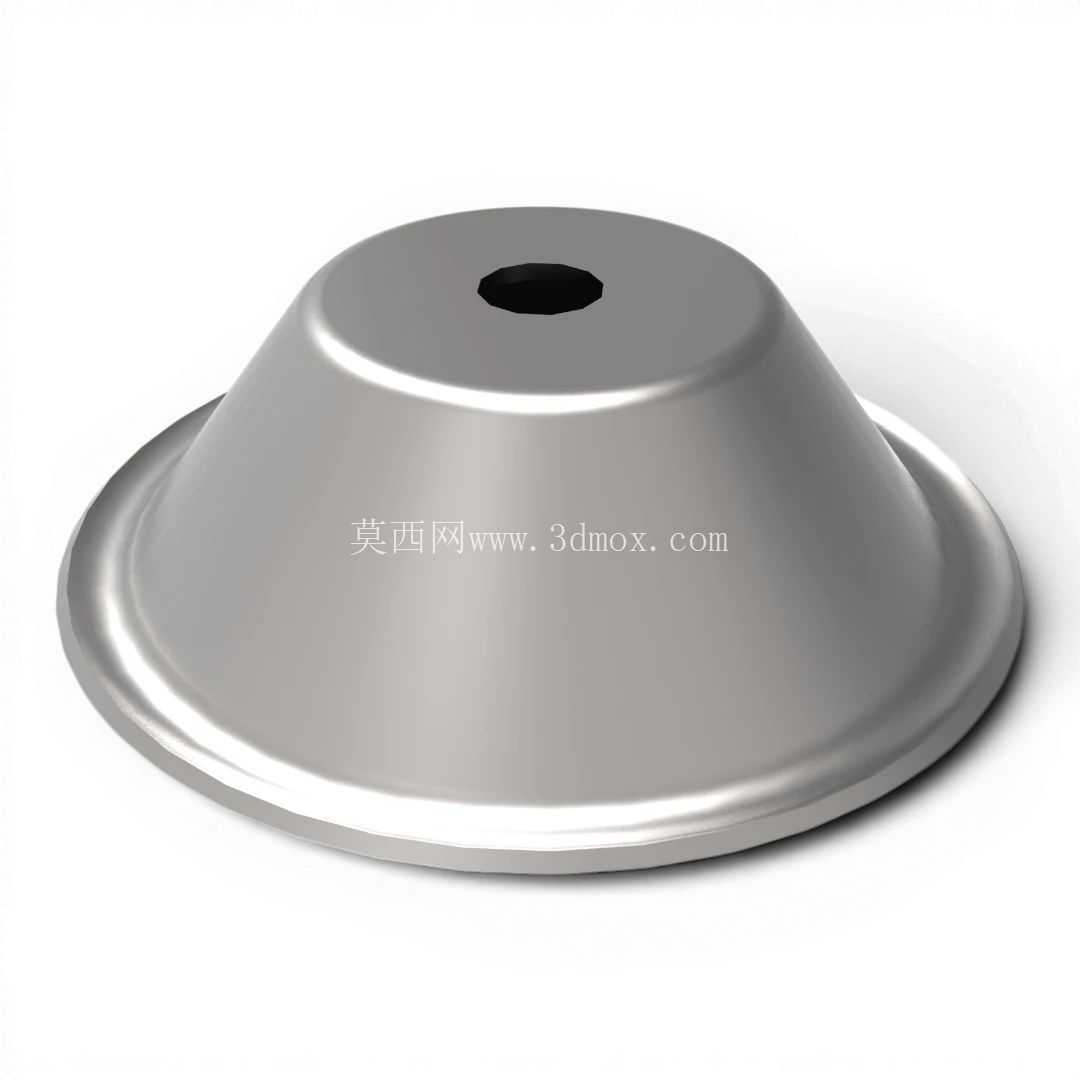

直径165焊接型圆形钢制托盘支撑脚

在车间物流周转、仓储货架搭建、钢结构运输框架制作的场景里，这类圆形钢制托盘脚是很常见的底部支撑构件，很多做工位器具、物流载具的结构工程师在选型时，都会优先考虑这类焊接固定的支撑结构，相比螺纹可调的脚座，它没有调节余量，反而在固定工位的承载场景里能提供更稳定的支撑表现，不会因为长期受载出现螺纹滑牙、高度偏移的问题。从实际使用场景来看，它主要适配固定放置的钢制托盘、焊接式物料周转架、车间线边的钢结构工位台，不需要频繁调整高度的工位都可以用，尤其是焊接在钢结构框架底部之后，整个支撑件和框架成为一体，抗侧向冲击的能力比装配式脚座强很多，在叉车频繁叉取、放置载具的工况下，不容易出现脚座脱落、移位的问题。

从结构设计的角度看，这个支撑脚采用一体冲压成型的锥面过渡结构，底部是直径165毫米的圆形法兰边，和地面接触的边缘做了圆弧卷边处理，不会因为载荷集中刮伤车间环氧地坪，同时大直径的接触法兰能有效降低对地压强，即使在普通硬化地面上放置较重的物料，也不会出现地面压痕、脚座下陷的问题。锥面从底部法兰向上逐步收窄，顶部中心开有安装定位孔，整体高度为50毫米，这个高度设计刚好能让托盘底部留出足够的叉车叉齿进入空间，同时不会因为支撑脚过高导致整个载具重心上移，影响堆垛稳定性。锥面的斜度设计是经过受力优化的，垂直方向的载荷会通过锥面均匀分散到底部整个法兰面，不会出现应力集中在顶部焊接位置的问题，长期承受交变载荷也不容易出现焊缝开裂的情况。

安装方式上它没有设计连接螺纹，使用时直接将顶部贴合在钢结构框架的底部横梁或者支腿下端，围绕顶部贴合边缘做满焊固定即可，不需要额外加工安装孔、配备连接螺栓，现场安装的工序非常简单，焊接完成后不需要做高度调整，只要保证四个脚座的底部在同一水平面，整个载具就能平稳放置。材质选用普通碳素结构钢冲压成型，表面没有做额外的涂层处理，焊接后可以根据整体载具的防腐要求统一做喷塑或者镀锌处理，适配不同车间的使用环境，不管是干燥的机加工车间，还是有一定湿度的仓储区域，做对应表面处理后都能满足长期使用的要求。

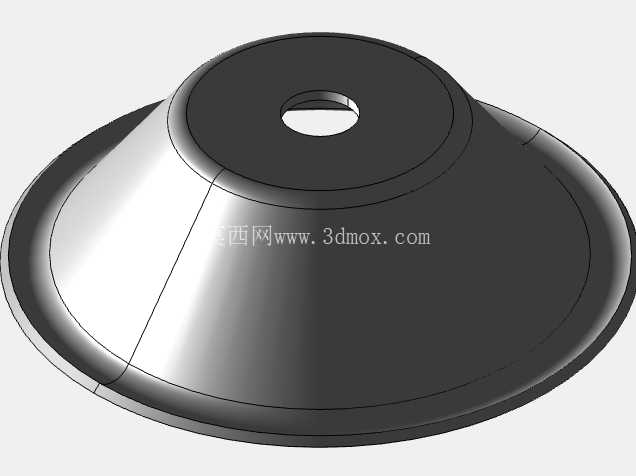

在三维建模过程中，这类零件要重点注意锥面的拔模角度和底部卷边的曲率，建模时要保证曲面过渡顺滑，没有折角突变，否则冲压成型时会出现材料应力集中，导致冲压开裂，同时顶部中心的定位孔要和安装基准同轴，方便焊接时快速对位，保证四个支撑脚的位置度偏差在允许范围内，避免安装后出现载具放置不平的问题。另外底部法兰的平面度要在建模时标注清楚形位公差，保证和地面接触时整个法兰面均匀受力，不会出现局部悬空导致载荷集中的问题。很多工程师在设计这类支撑脚时容易忽略锥面和顶部平面的过渡圆角，这个位置是焊接后应力最集中的区域，足够大的过渡圆角能有效分散焊接应力和工作载荷，提升整个支撑脚的疲劳寿命，避免长期受载后从根部断裂。

从选型适配的角度来说，165毫米直径的规格适配单脚载荷在1吨以内的载具，四个脚搭配使用时可以满足总重4吨以内的物料承载需求，适合大部分普通工业物料的周转和存储使用，如果是更重的载荷可以选择更大直径的规格，不过这个尺寸在通用性和成本之间做到了很好的平衡，是目前行业里应用最广泛的规格之一，不管是标准钢制托盘还是定制的钢结构周转架，都能直接选用，不需要单独开模定制，能有效缩短设计和生产周期。
