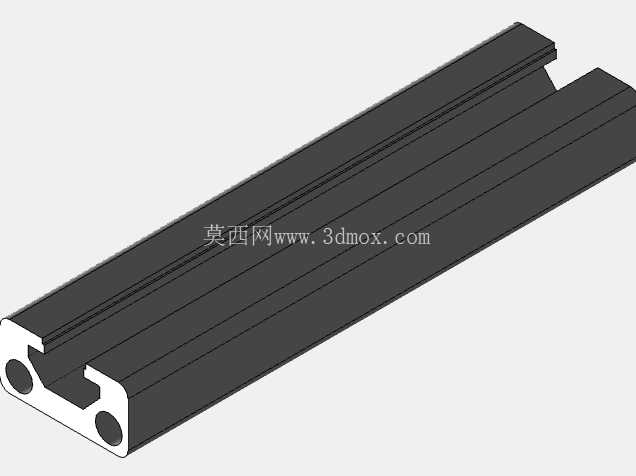

1020U型工业铝型材三维结构设计

这款U型铝型材在工业装配场景中有着非常广泛的适配性，最常见的应用是在轻载自动化生产线的侧边导向、小型设备机架的边框搭建、检测工位的物料挡边，以及电子装配流水线的走线槽安装基座。区别于常规封闭截面的铝型材，U型开口结构的核心优势是可以从侧面直接装入T型螺栓、螺母块，不需要从型材端部逐段穿装紧固件，在现场改造、后期加装附件的时候，能省去大量拆装相邻构件的工作量，这一点在老线升级项目里优势尤其明显，很多现场维护的工程师都更倾向选这类开口型材做后期改造的基材。从截面结构来看，这款型材两侧的壁厚做了均匀等厚设计，挤压成型的时候能保证金属流速一致，避免截面出现变形、壁厚差超差的问题，两侧的安装孔位是预制的圆形沉孔，适配M5或者M6的内六角圆柱头螺钉，安装的时候螺钉头可以完全沉入型材端面，不会突出安装面，保证相邻型材拼接的时候端面可以完全贴合，不会出现缝隙导致机架整体刚性下降。型材的U型槽内侧做了两道平行的凸筋，这两道凸筋的尺寸是按照标准T型螺母的外形公差设计的，螺母装入之后可以沿着槽道顺畅滑动，同时不会在槽内出现转动，拧紧螺钉的时候不需要额外用工具卡住螺母，单人就可以完成附件安装，能大幅提升装配效率。槽口的边缘做了微小的倒角处理，一方面是避免挤压成型之后的锐边划伤装配人员，另一方面也能引导T型螺母顺利滑入槽道，不会出现卡滞的情况。在安装边界上，这款型材的截面宽度为20mm，总高度为10mm，属于小尺寸的轻型铝型材，单根型材的直线度公差控制在每米0.5mm以内，拼接成长度1米以内的导向边的时候，不需要额外做校直处理就能满足轻载导向的精度要求。型材的端面可以搭配专用的端盖封盖，既可以避免灰尘、切削液进入槽道内部，也能让整体外观更加整洁，在做设备外框架的时候不会露出型材的截面毛刺。设计这款型材的三维模型时，重点还原了截面的所有配合尺寸，包括槽道的宽度、凸筋的高度、安装孔的位置度、壁厚的均匀性，所有圆角都按照实际挤压工艺的要求做了R0.5-R1的过渡，没有出现尖锐的直角，符合铝型材挤压生产的工艺要求，不会出现模具应力集中导致的模具寿命短、型材成型不良的问题。在实际选型的时候，这款型材适合承受侧向载荷不超过50N的应用场景，如果是需要承受更大的载荷或者作为主要承重构件，就需要搭配更大截面的封闭型材做加强，不能单独用这款轻型U型型材做承重梁。另外，型材的安装孔中心距是按照标准模组的安装尺寸设计的，可以和市面上常见的10系列、20系列铝型材直接拼接，不需要额外加工转接板，能减少设计阶段的非标件设计工作量。很多做小型非标设备的工程师在设计走线槽、传感器安装支架、小型工件导向挡边的时候，都会优先选用这类U型铝型材，因为它的安装灵活性高，后期调整位置的时候只需要松开T型螺栓就可以滑动调整，不需要重新打孔，对于需要频繁调整工位位置的柔性生产线来说，这个特性可以大幅降低换产调整的时间。在三维建模过程中，这个模型的所有配合面都做了公差匹配，比如槽道的宽度尺寸按照H7的公差带建模，和标准T型螺母的配合间隙控制在0.1-0.2mm之间，既保证滑动顺畅，又不会出现间隙过大导致的安装松动问题。型材两端的安装孔深度是按照螺钉拧入深度1.5倍螺纹直径设计的，保证螺纹连接的强度足够，不会因为振动出现螺钉松脱的情况。
