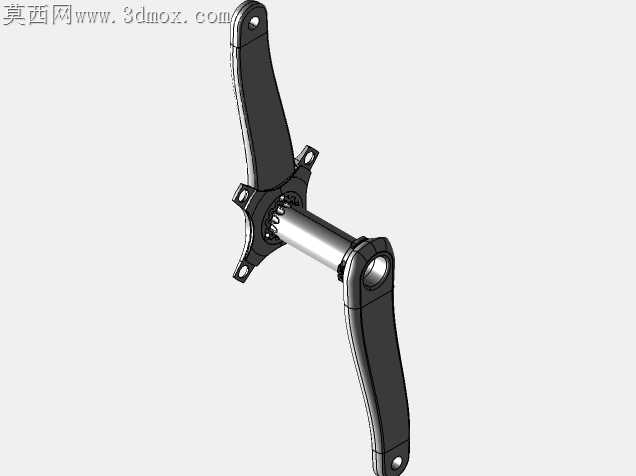

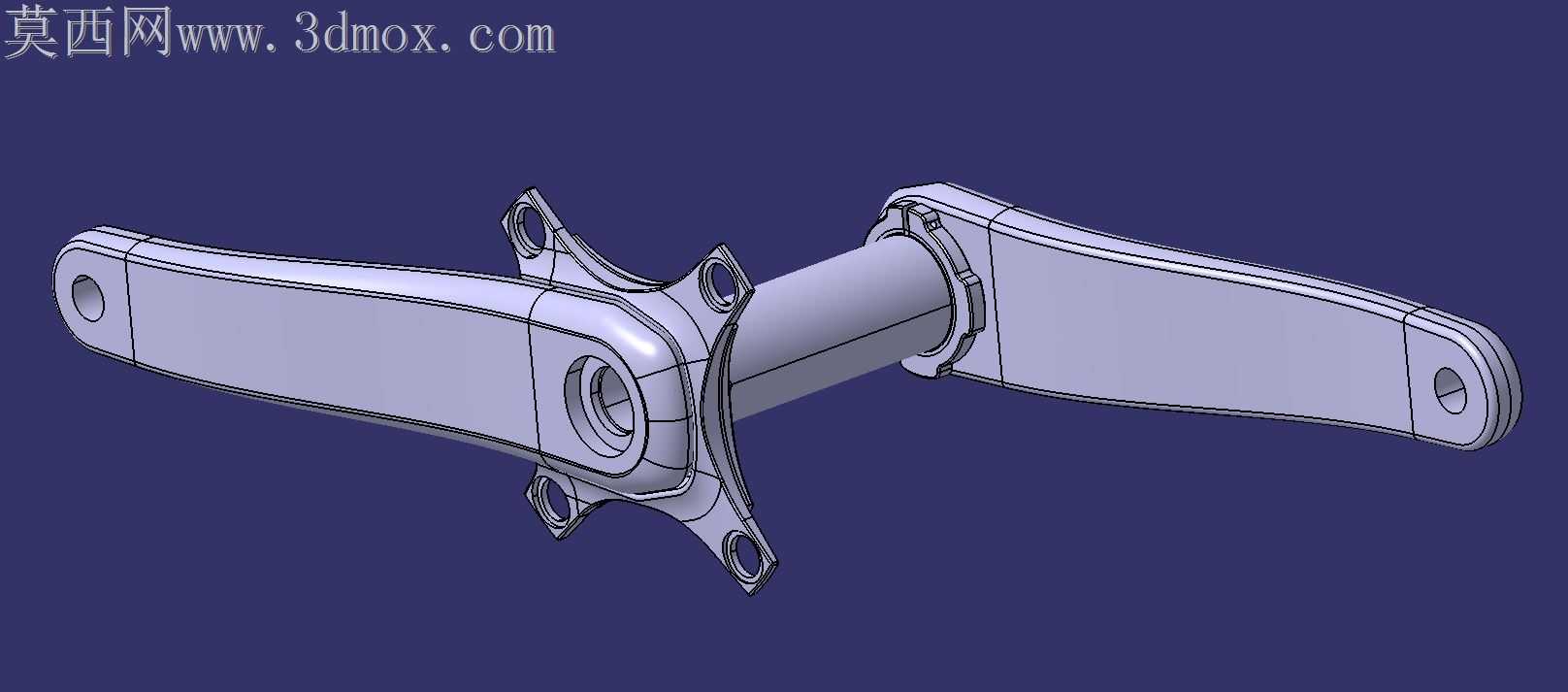

速降山地车DH曲柄传动组件结构设计

速降山地车骑行过程中曲柄要承受频繁的冲击载荷，飞落差落地瞬间的瞬时扭矩能突破常规通勤曲柄的承载阈值，不少市售曲柄在大冲击下出现盘爪安装位开裂、中轴衔接处旷量的问题，根源就在于结构过渡处的应力集中没有做针对性释放。这款曲柄的盘爪与曲柄臂衔接位置没有采用生硬的直角过渡，而是做了渐变式的圆弧加厚处理，盘爪上的盘片安装孔位周边做了0.8mm的凸台强化，避免盘片锁紧时螺栓压力直接作用在薄壁基体上，长期颠簸下出现孔位变形滑牙的问题。曲柄臂的截面不是等厚的矩形结构，靠近中轴的位置截面厚度更大，往脚踏安装端逐步收窄，既控制了整体重量，又把材料集中在弯矩最大的受力段，不会出现为了减重盲目偷薄导致的臂身断裂风险。中轴与曲柄的配合面做了微锥度设计，压装时能形成均匀的过盈配合，不会因为骑行中的反复冲击出现配合面松旷，花键齿的齿顶做了微小的倒角处理，装配时能顺畅导入，不会出现硬敲导致的花键崩齿问题，齿面的配合公差控制在0.02mm以内，既保证传动时没有虚位，又不会因为过盈量太大导致拆装困难。曲柄臂外侧的曲面贴合发力时的腿部轮廓，不会出现踩踏时蹭小腿的问题，表面的防滑纹理不是装饰性的凸起，而是做了内凹的细筋结构，沾了泥水之后也不会因为表面光滑导致脚滑脱踏。脚踏安装孔的螺纹段做了钢丝螺套预埋的结构设计，哪怕频繁拆装脚踏，也不会出现铝制基体的螺纹滑牙问题，孔位端面做了0.1mm的沉台，脚踏锁紧后端面能完全贴合，不会出现锁紧后脚踏歪斜的问题。盘爪上的盘片安装位兼容不同BCD规格的盘片，不需要更换整个曲柄就能适配不同齿数的盘片，应对不同坡度的骑行场景。曲柄臂的内部做了中空的减重腔，腔壁的厚度均匀控制在2.5mm，不会出现壁厚不均导致的压铸成型缺陷，成型后的残余应力也能通过均匀的壁厚分布自然释放，不需要额外做长时间的时效处理就能达到足够的强度。中轴表面的密封槽位置做了圆角处理，安装密封圈时不会割伤胶圈，能阻挡泥水进入中轴轴承内部，延长轴承的使用寿命，哪怕在泥泞的速降赛道长时间骑行，也不会出现轴承进沙卡滞的问题。
