山地自行车抱刹式锁紧阀杆结构设计

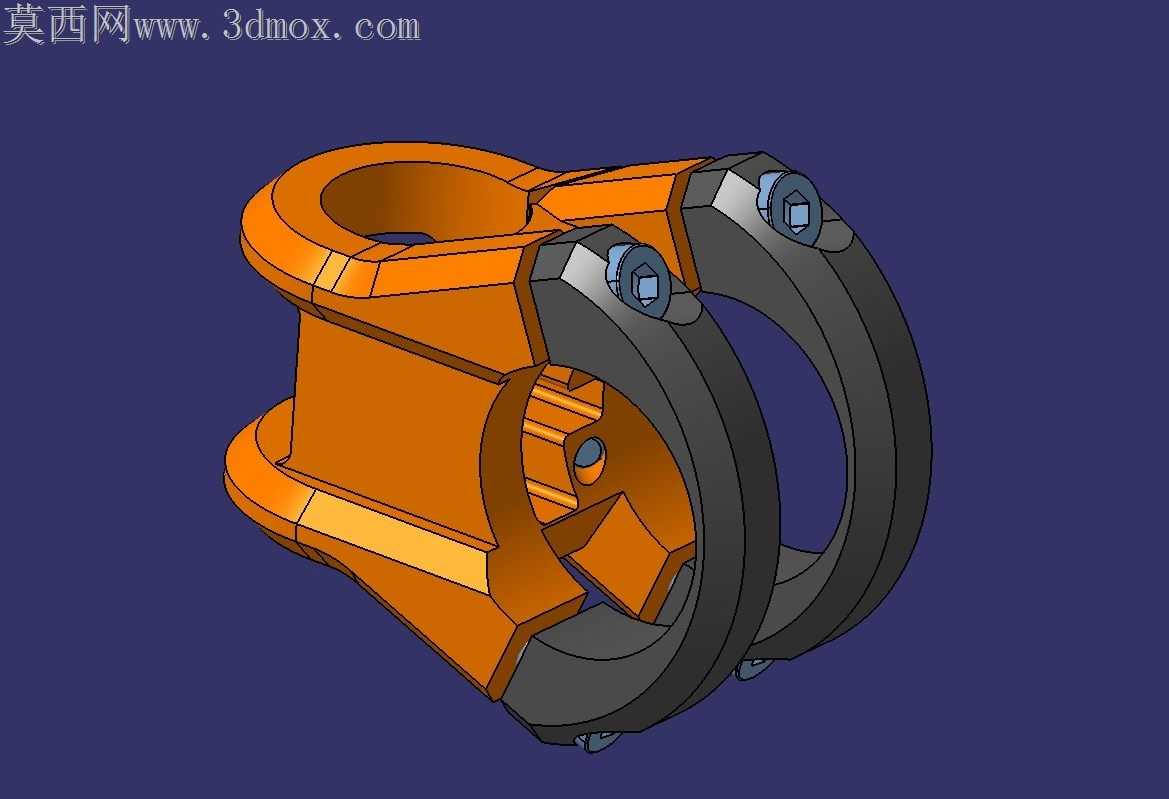

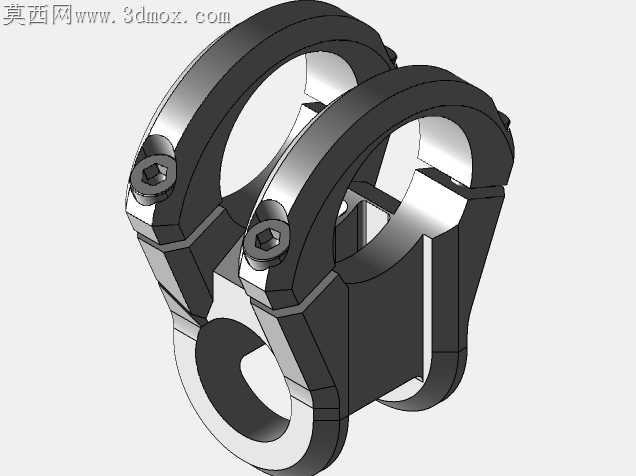

山地车在林道越野场景下，车把与把立连接处的锁紧件长期承受颠簸带来的交变载荷，传统单螺栓锁紧结构容易出现应力集中，在大落差冲击下甚至出现锁紧螺栓断裂、把横滑移的安全隐患。这款抱夹式阀杆结构，把锁紧受力从单点螺栓承载改成了双C型抱环的环向均布受力，两个对称布置的锁紧螺栓分别位于抱环的上下侧，拧紧时抱环的形变沿着环向均匀包裹住管件外壁，不会像传统结构那样在螺栓孔位置形成应力集中的薄弱点。抱环与主体基座的衔接位置做了渐变式的壁厚过渡，没有生硬的直角转折，CNC铣削加工时能避免刀具在转角处的切削负载突变，减少接刀痕的产生，后续阳极氧化处理时也不会因为壁厚差过大出现上色不均的问题。抱环内侧预留了0.1mm的微弧公差带，装配时不需要强行敲入管件，靠螺栓拧紧的形变就能实现零间隙配合，既不会因为间隙过大出现锁紧后旷量，也不会因为过盈量太大导致装配时刮伤管件外壁的阳极层。主体基座的镂空位置不是单纯为了减重做的装饰性开孔，开孔的边缘都做了15度的倒角过渡，在保证整体结构刚性的前提下，把非受力区域的多余料厚全部去除，比同规格的实心阀杆重量降低近三成，同时开孔的轮廓顺着应力传递的路径排布，不会切断力流的传递路径，冲击载荷能顺着基座的加强筋顺畅传递到两个抱环上，不会在镂空位置出现应力断裂的风险。螺栓沉孔的深度做了精准控制，螺栓拧紧后头部刚好与沉孔端面齐平，不会突出表面刮伤骑行者的腿部，沉孔底部还做了微小的卸荷槽，避免螺栓拧紧时沉孔边缘因为应力集中出现崩裂。两个抱环的开合间隙控制在0.8mm，螺栓完全松开时抱环的张开量刚好能顺利套入标准管径的车把，不需要额外撬动抱环就能完成装配，日常维护调整车把角度时也不用完全拆下螺栓，松开半圈就能转动调整，减少户外维护时零件丢失的概率。
