管架式轻量化电动代步车结构设计

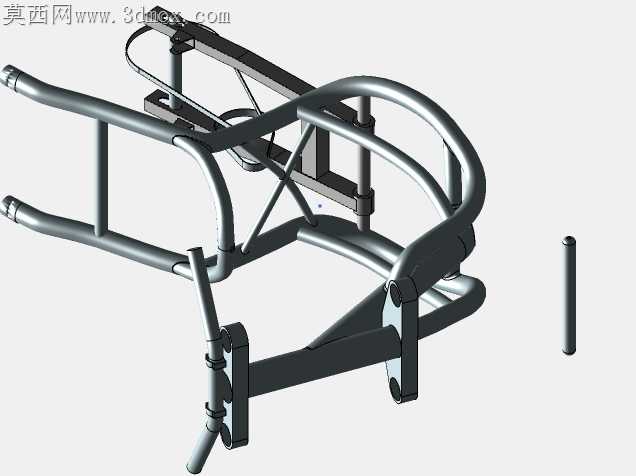

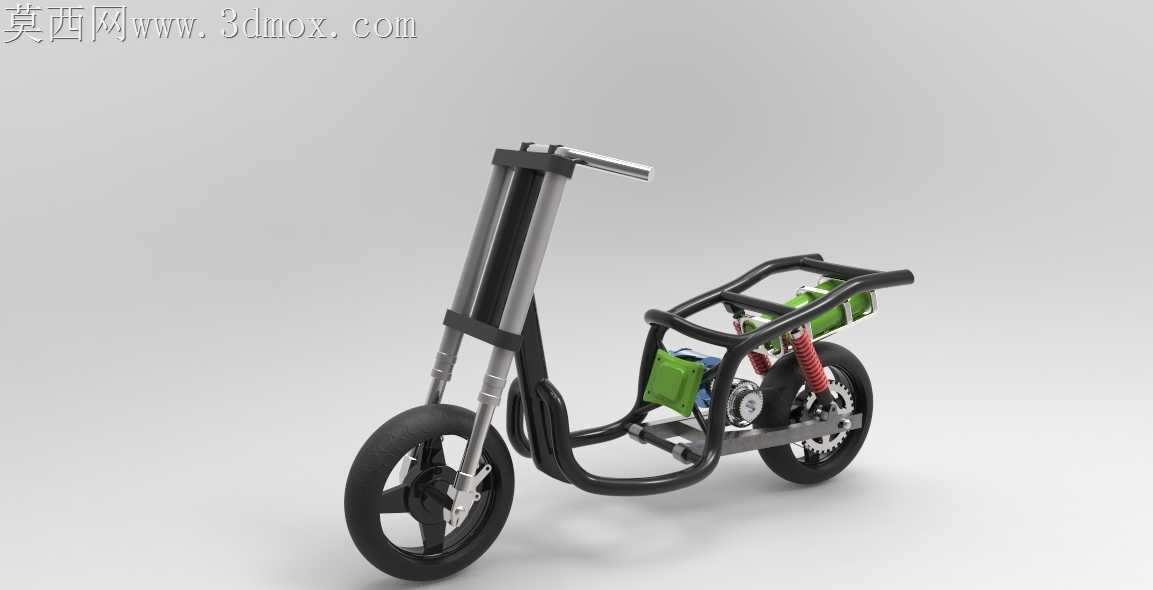

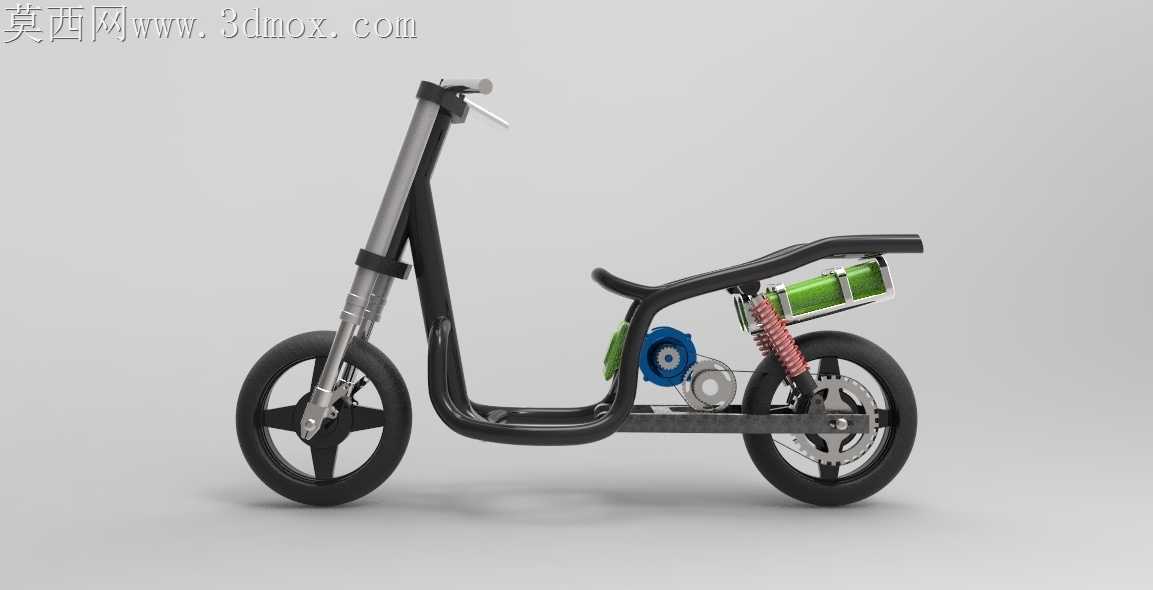

小管径弯管拼焊的开放式车架，最容易在日常颠簸工况下出现焊缝应力集中开裂的问题，这款代步车的管架走向没有走常规踏板车的全包覆路线，每一段弯折的管材都顺着受力路径排布，转向柱与主车架衔接的位置做了双管并行的补强，没有额外堆焊多余的加强筋，靠管材自身的弯折弧度分散前轮传来的冲击载荷。后轮的单筒减震器安装角度没有垂直布置，顺着后轮跳动的轨迹倾斜固定，既给电池、控制器的安装留出了足够的舱体空间，也能避免减震器在压缩行程中出现侧向受力偏磨的隐患，后轮轴与车架的连接座直接和管架焊接为一体，没有额外设计分体式的安装吊耳，减少了装配环节的累计公差，轮轴穿入后不需要反复调整垫片就能保证后轮与前轮的共面度。前叉的伸缩段没有用复杂的阻尼结构，靠金属衬套实现上下滑动，衬套的配合间隙留了0.12mm的余量，既不会因为加工误差出现卡滞，也不会在转向时出现旷量，车把直接固定在前叉的顶端，没有多余的转向连板结构，转向传动比直接由车把宽度和前叉倾角决定，低速挪车时的转向手感足够轻盈。电池和控制器直接固定在车架中部的管架空隙里，没有设计封闭的外壳，靠管架本身的凸起结构做磕碰防护，线束顺着管材内侧走线，用卡扣固定在管壁上，不会出现骑行过程中线束晃动被轮组摩擦破损的问题。后轮的驱动电机直接集成在轮毂位置，传动结构没有额外设计减速箱，靠链轮链条直接传递动力，链条的张紧度可以通过后轮轴的长条形安装槽直接调整，不需要额外加装张紧轮，减少了易损件的数量。脚踏位置没有额外加装金属踏板，直接利用车架下侧的横管作为踩踏支撑，表面做了滚花防滑处理，既降低了整体重量，也不会出现踏板松动脱落的问题。整车所有的管材弯折处都做了大圆弧过渡，没有尖锐的直角焊缝，既避免了应力集中，也能在日常使用中减少磕碰带来的划伤风险。
