多铰接孔连接支架结构设计

这款多铰接孔连接支架，是汽车冲压模具工装系统里承担动力传递与工位姿态保持的核心受力零件，日常在多工位级进模的送料衔接、斜楔侧冲机构的动作联动场景中高频使用，区别于普通刚性固定支架，它需要同时适配三个方向的铰接动作，既要承接上模下行时的斜楔驱动力，又要联动侧冲滑块完成水平进给，还要在回程阶段配合复位弹簧带动相关构件回到初始工位，整个动作循环里不能出现卡滞、间隙超差的问题。

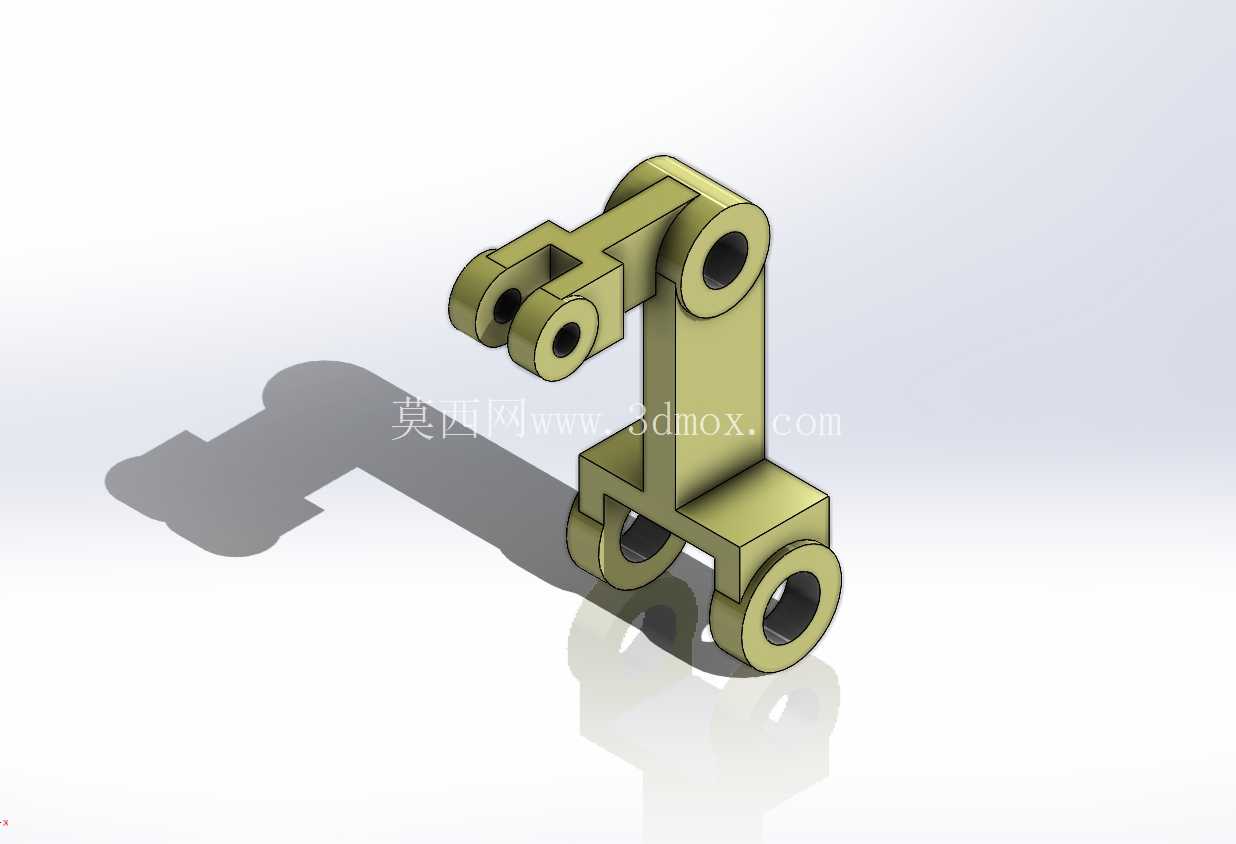

从结构设计逻辑来看，主体采用立式长条形承力臂布局，上下两端分别设置同轴度要求极高的双铰接耳座，上端耳座为平行双孔结构，用于连接斜楔驱动块的从动摆臂，孔位的中心距公差控制在0.02mm以内，避免动作过程中出现别劲现象；下端耳座为垂直方向的双铰接孔，分别对接侧冲滑块的连接端和复位拉杆的安装位，两个孔的轴线垂直度公差不超过0.015mm，保证侧冲力传递过程中不会产生额外的侧向分力，减少模具导板的异常磨损。中部承力臂的截面做了等强度优化，在铰接孔的应力集中区域做了圆弧过渡处理，避免长期交变载荷下出现疲劳断裂，臂身厚度根据冲裁力计算结果做了匹配，既不会因厚度过大增加模具整体重量，也不会因厚度不足在受力时出现挠曲变形。

安装边界方面，零件整体的安装空间适配常规800吨级多工位冲压模具的内部安装腔，上端铰接孔的销轴直径适配行业通用的φ16mm标准模具销轴，下端两个铰接孔分别适配φ20mm的滑块连接销轴和φ12mm的复位拉杆销轴，所有孔位都做了倒角处理，方便现场装配时销轴的快速导入，也能去除加工毛刺避免应力集中。耳座的开口宽度做了精准匹配，对应连接的摆臂和滑块连接端厚度公差控制在H7级别，装配后既不会出现轴向窜动，也不会因间隙过小导致装配困难。

实际应用场景中，这类支架往往需要在每分钟15-25次的冲压节拍下持续工作，单次动作循环的转角范围在12度到18度之间，设计时特意在铰接孔的内壁预留了自润滑衬套的安装余量，衬套压装后不需要额外添加润滑油，就能满足长期高速往复动作的耐磨需求，减少模具日常维护的工作量。支架的材质选用常用的45号钢，整体调质处理后硬度达到HB220-250，铰接孔表面做高频淬火处理，硬度达到HRC45-50，兼顾整体韧性和接触表面的耐磨性，在承受突发过载冲击时不会出现脆性断裂，正常使用寿命可以达到300万次冲压循环以上。

设计过程中需要重点校核三个铰接孔的位置度关系，要保证在整个摆动行程内，支架不会和周围的模座、导板、弹簧座等相邻构件发生运动干涉，尤其是在斜楔驱动块到达下死点位置时，支架的摆角达到最大值，此时要预留至少2mm的安全间隙，避免加工误差累积导致零件碰撞。另外，支架的重心位置做了优化，尽量让铰接点的受力方向通过零件重心，减少动作过程中的惯性冲击，降低冲压过程中的振动和噪音，提升整套模具的运行稳定性。
