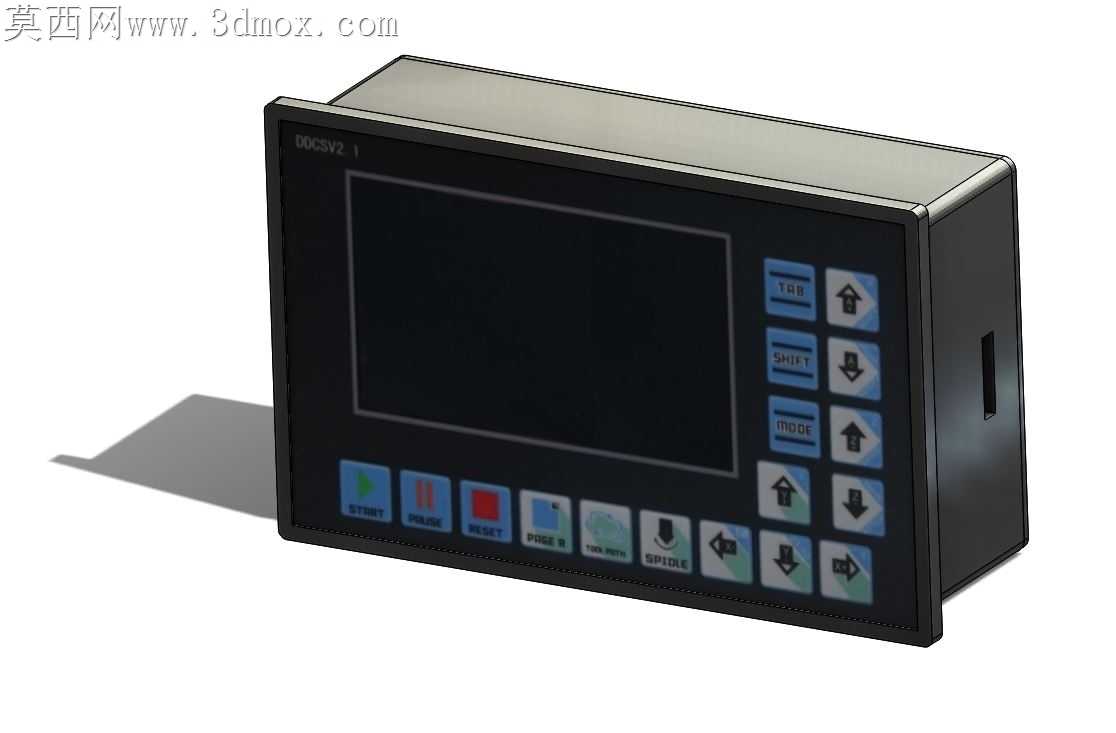

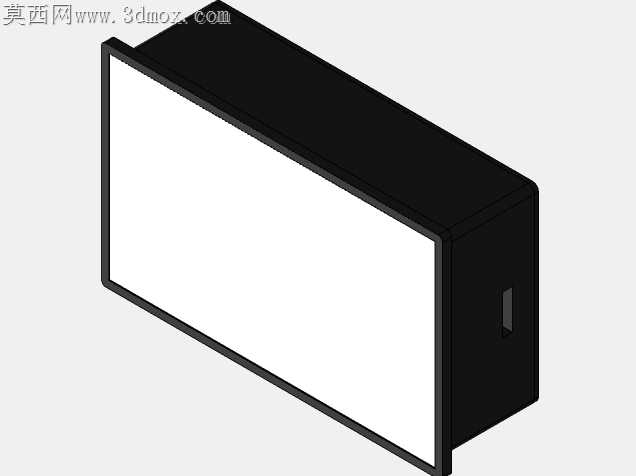

嵌入式数控运动控制器外观结构设计

车间现场的数控控制器常年面临切削液飞溅、金属粉尘侵入、操作按键频繁敲击的工况，不少量产控制器用久了会出现按键卡滞、屏幕边框积污难清理、壳体接缝进屑导致内部电路接触不良的问题，这款控制器的结构设计从加工适配的角度做了不少针对性的细节打磨。壳体的边角没有做尖锐直角过渡，采用小半径圆弧收边，既避免钣金冲压加工时出现应力开裂，也能减少安装嵌入机柜时剐蹭操作人员手部的风险，面板区域的按键排布做了分区落差设计，功能按键与方向操作键之间留了1.2mm的高度差，操作人员盲操作时仅凭触感就能区分按键区域，不用频繁低头确认按键位置，能有效降低高速走刀时误触按键的概率。屏幕周边的边框做了内凹式导水槽设计，即便有切削液顺着机柜面板流到控制器表面，液体会顺着边框的导流槽流向壳体两侧的排液孔，不会顺着屏幕密封胶条的缝隙渗进内部电路，密封胶条的安装槽做了燕尾槽结构，胶条压入后不会因为长期温度变化出现松脱移位，比普通直槽安装的密封结构防护等级高了至少一个等级。按键的键帽采用微弧面贴合指腹的造型，键帽表面做了细微的磨砂纹理，手上沾有少量切削油的时候按动也不会打滑，每个按键的安装柱都做了0.05mm的公差预留，配合硅胶按键垫的回弹行程，按动时不会出现松垮晃动感，长期高频敲击也不会出现键帽歪斜卡滞的问题。壳体后侧的安装卡扣做了弹性让位结构，嵌入标准机柜安装孔时不需要额外拧动固定螺丝，卡扣卡入后能自动贴紧机柜内壁，后期拆卸维护时只需要按压卡扣就能快速取下控制器，不用在机柜后侧预留过大的操作空间。壳体表面的哑光喷塑层做了耐油污配方调试，金属粉尘落在表面用压缩空气一吹就能清理干净，不会像亮面壳体那样沾了油污后留下难以擦拭的印痕，屏幕表面的防护玻璃做了防眩光处理，车间顶部的荧光灯照在屏幕上不会出现明显反光，操作人员站在正常操作位置就能清晰看清屏幕上的坐标参数与加工状态提示。接口区域的挡板做了翻边防护，插接线缆后接口缝隙被翻边挡住，金属碎屑不会从接口缝隙掉进壳体内部，每个接口的丝印标识做了凹陷填漆处理，长期擦拭也不会出现标识磨掉看不清的问题。
