全封闭框架式龙门结构数控加工设备

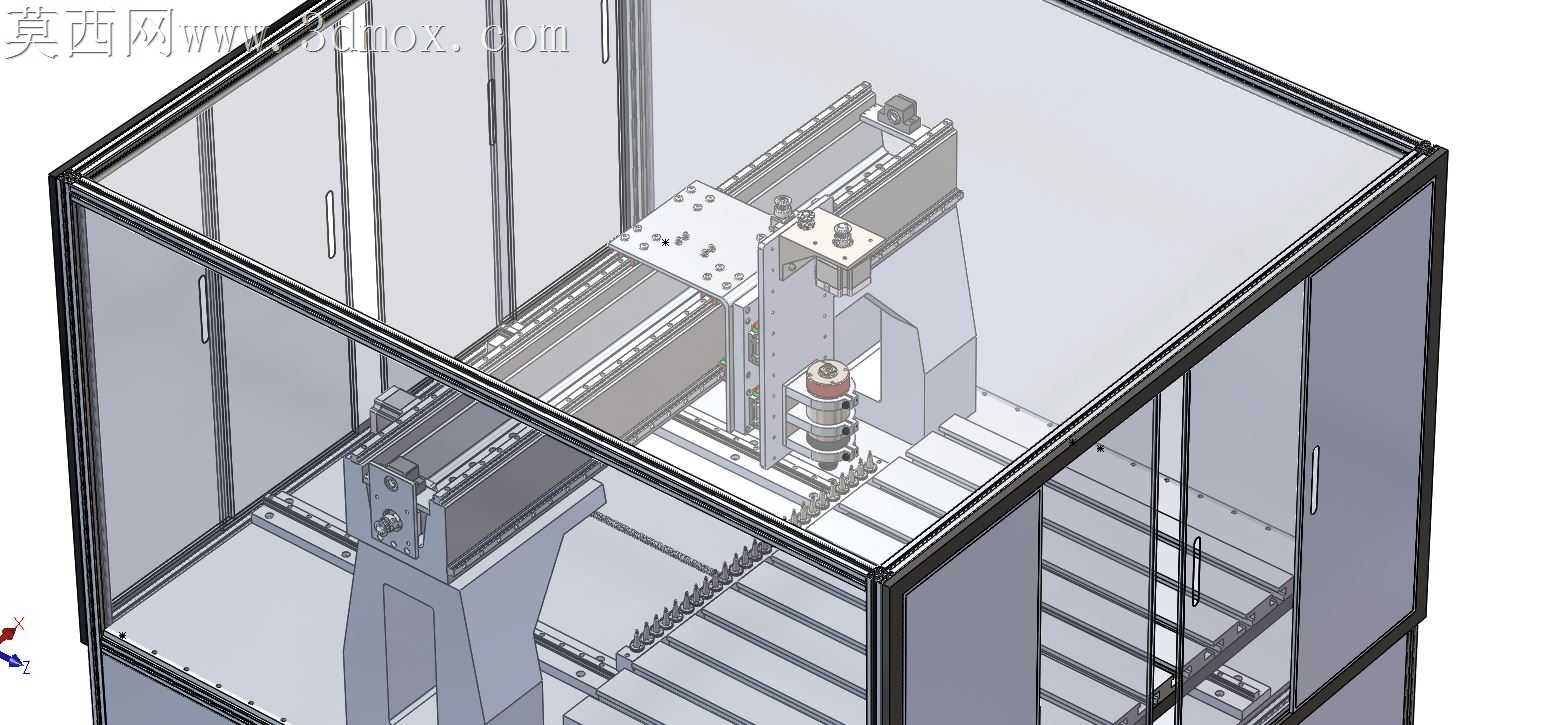

车间开放式数控设备运行时，切削液飞溅、金属碎屑崩散是长期困扰一线操作的痛点，外罩密封不严还会导致加工噪音无阻隔扩散，传动导轨长期暴露在油雾与粉尘环境中，磨损速率会比封闭环境下高出三倍以上。这款设备的外罩框架采用工业铝型材拼接结构，型材槽位内嵌密封胶条，玻璃门板与框架的贴合面预留0.8mm的压缩余量，既保证门板开关顺畅无卡滞，又能完全阻隔切削液与碎屑向外飞溅，连底部排屑口的衔接处都做了折弯挡边，避免碎屑堆积在密封缝隙中。龙门横梁的安装基面做了刮研适配处理，直线导轨的安装面预留0.02mm的研磨余量，装配时通过塞尺逐段检测贴合间隙，避免导轨锁紧后出现直线度超差的问题，直接影响加工面的光洁度。Z轴主轴滑台的配重块隐藏在立柱内腔，配重导轨与滑台导轨的平行度控制在0.01mm/全行程范围内，避免滑台上下移动时出现偏载卡顿，高速进给时也不会出现震颤纹。外罩的观察玻璃采用钢化夹胶材质，即便加工过程中出现崩刀意外，碎片也不会穿透玻璃伤及操作人员，门板上的内嵌式把手不会突出外罩表面，避免车间人员走动时发生磕碰。传动丝杠的螺母座与滑台连接面做了定位销孔设计，装配时先通过销钉定位再锁紧螺栓，避免长期往复运动后连接位出现松动偏移。设备底部的支撑脚座预留了水平调节螺纹，安装时可以根据地面平整度逐点调整，保证床身水平度误差不超过0.02mm/米，避免长期承重出现床身变形。内部的线缆拖链采用封闭式结构，所有动力线与信号线分层排布在拖链槽内，避免运动过程中线缆与金属结构件发生摩擦破损，拖链的弯曲半径按照线缆最小弯曲要求设定，长期往复运动也不会出现线缆芯线折断的问题。排屑机的安装位与床身排屑口做了斜面对接，碎屑可以顺着斜面直接落入排屑机，不会在床身内部形成堆积死角，减少日常清理的工作量。
