NAZE32 REV6a飞控板结构还原设计

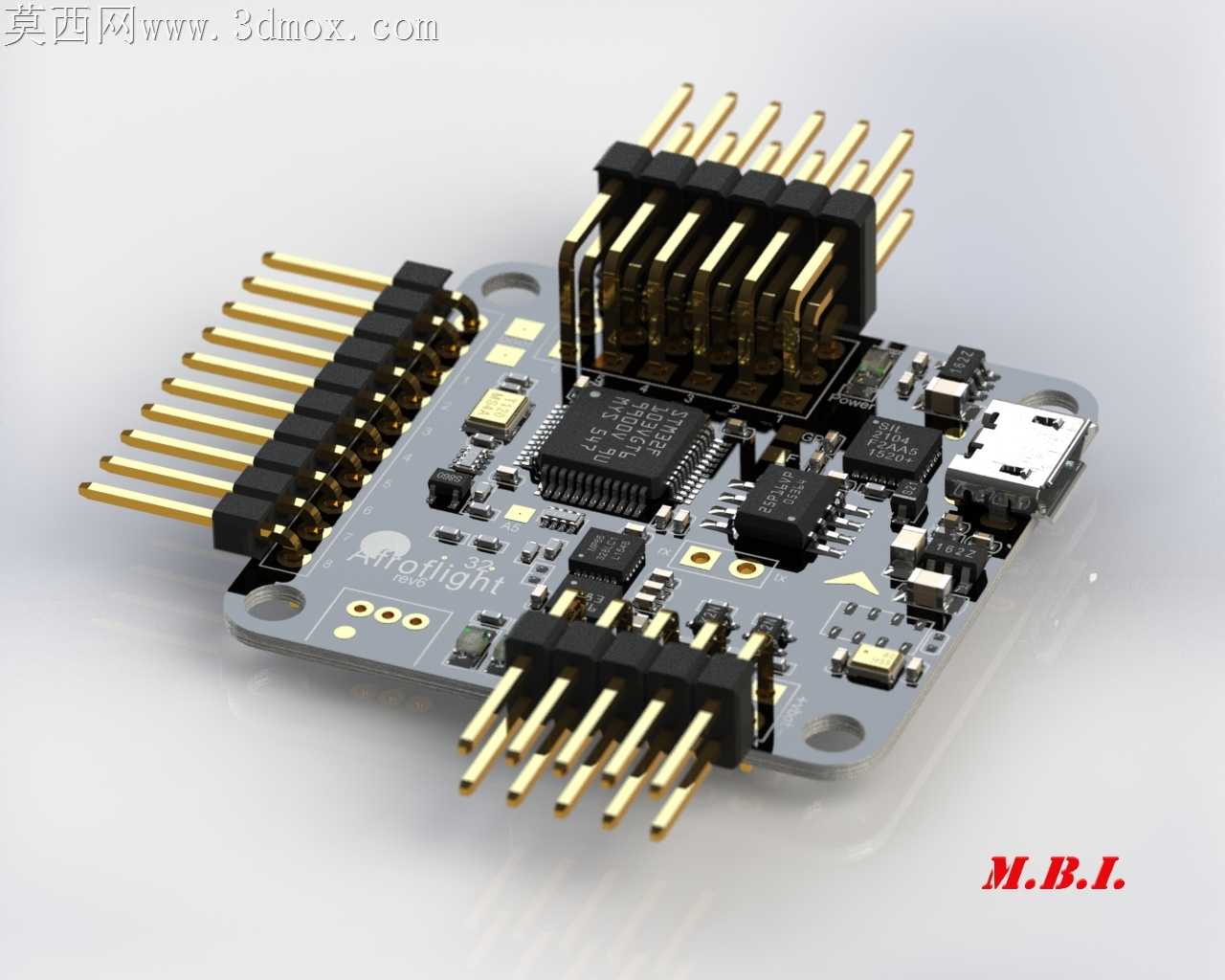

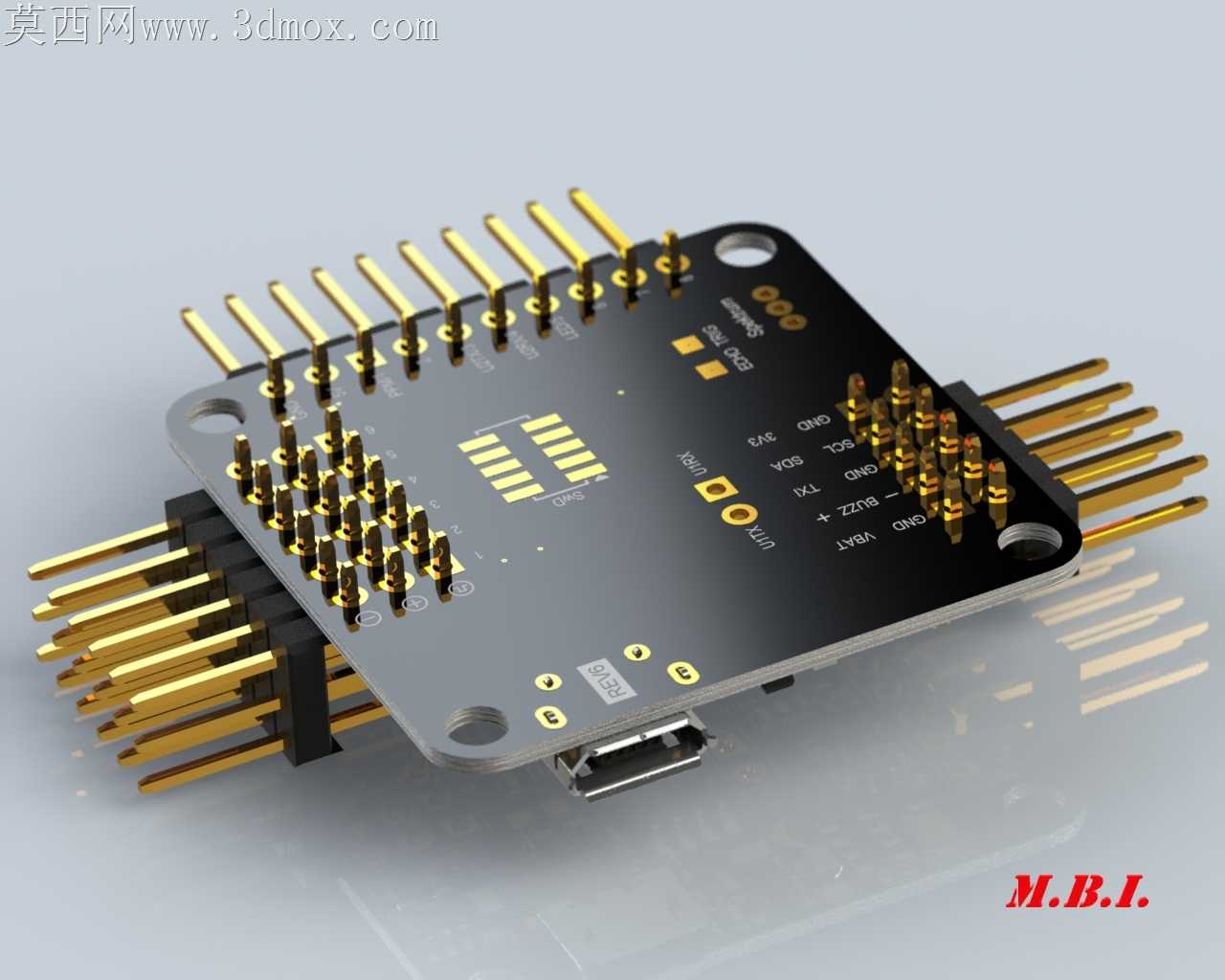

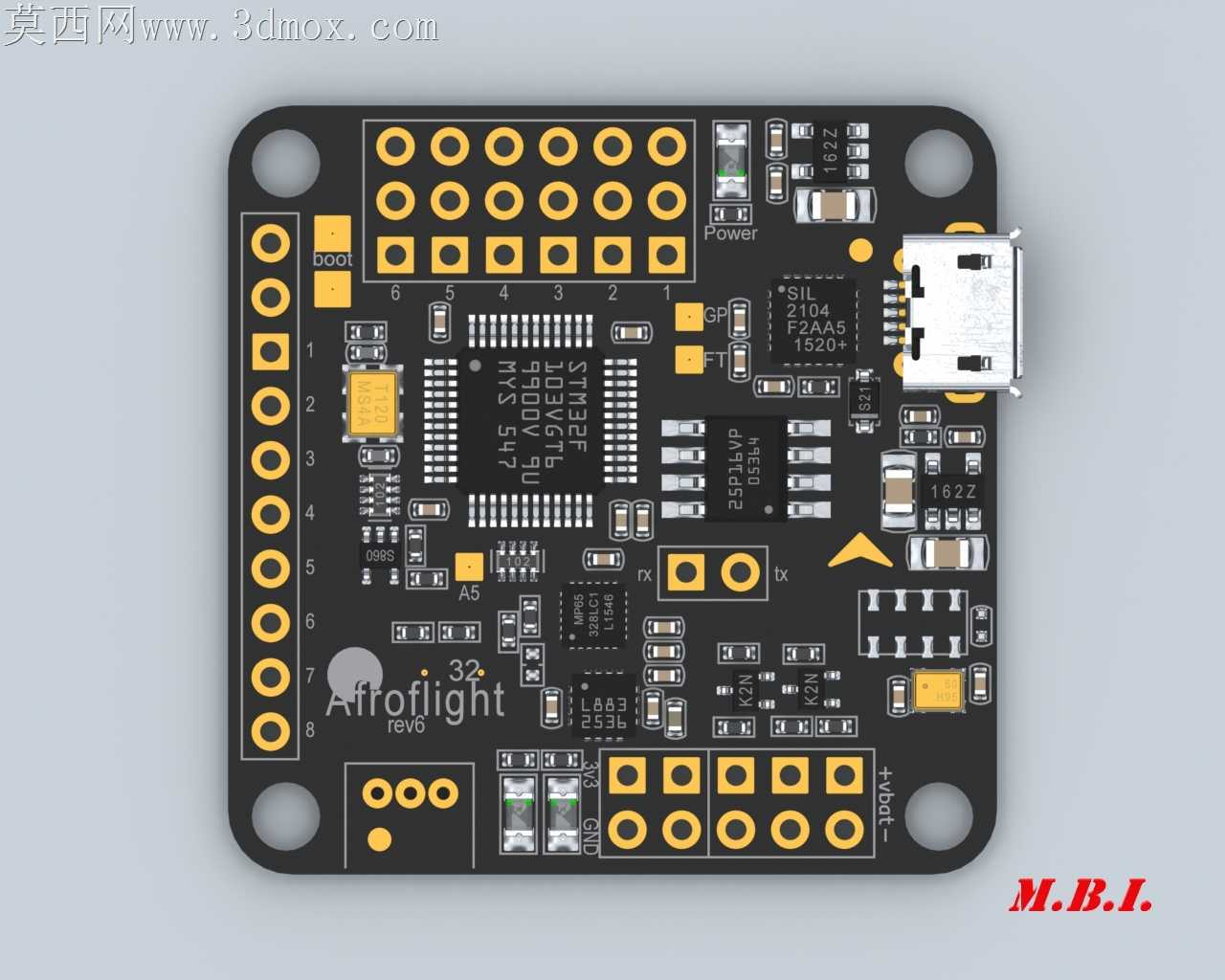

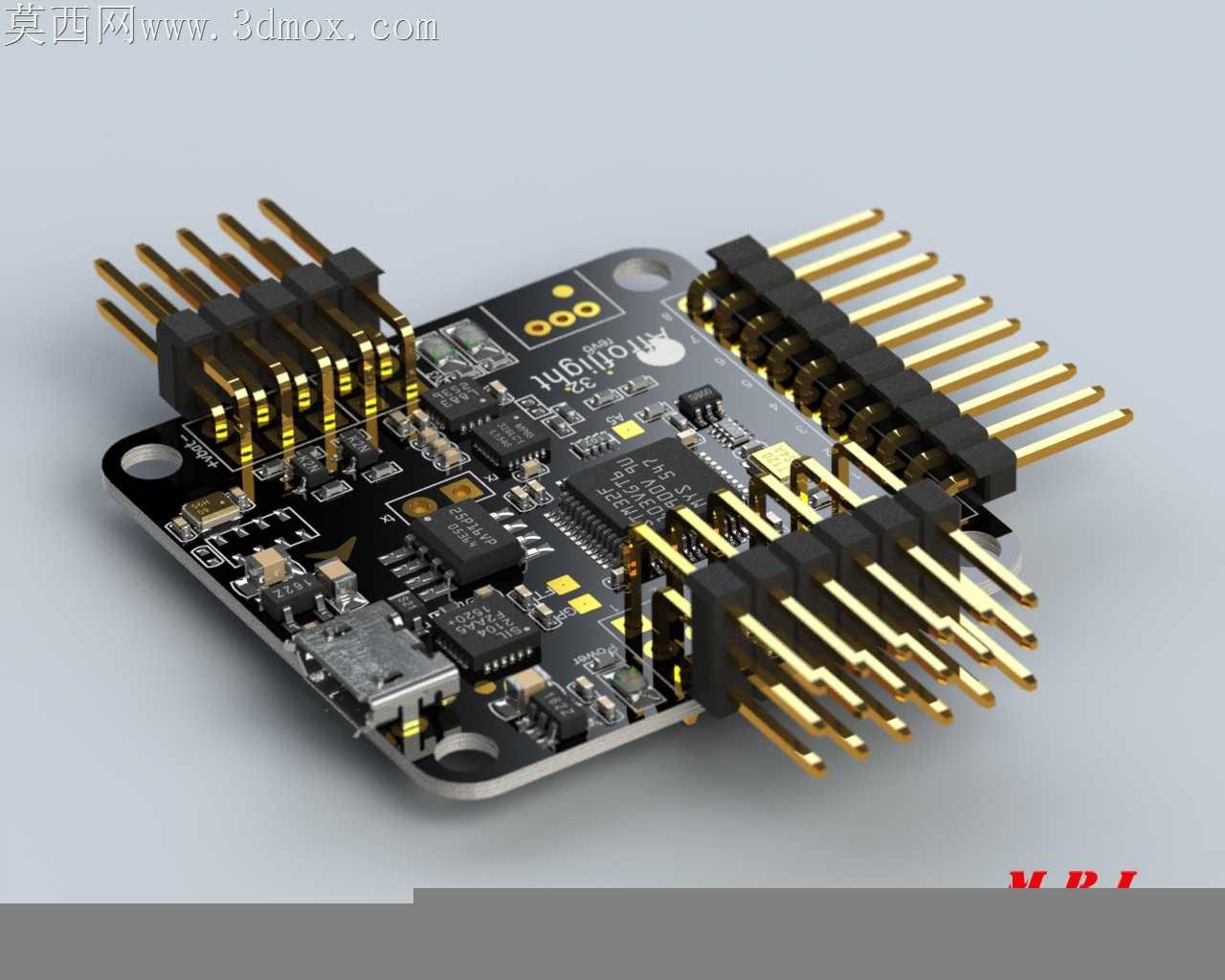

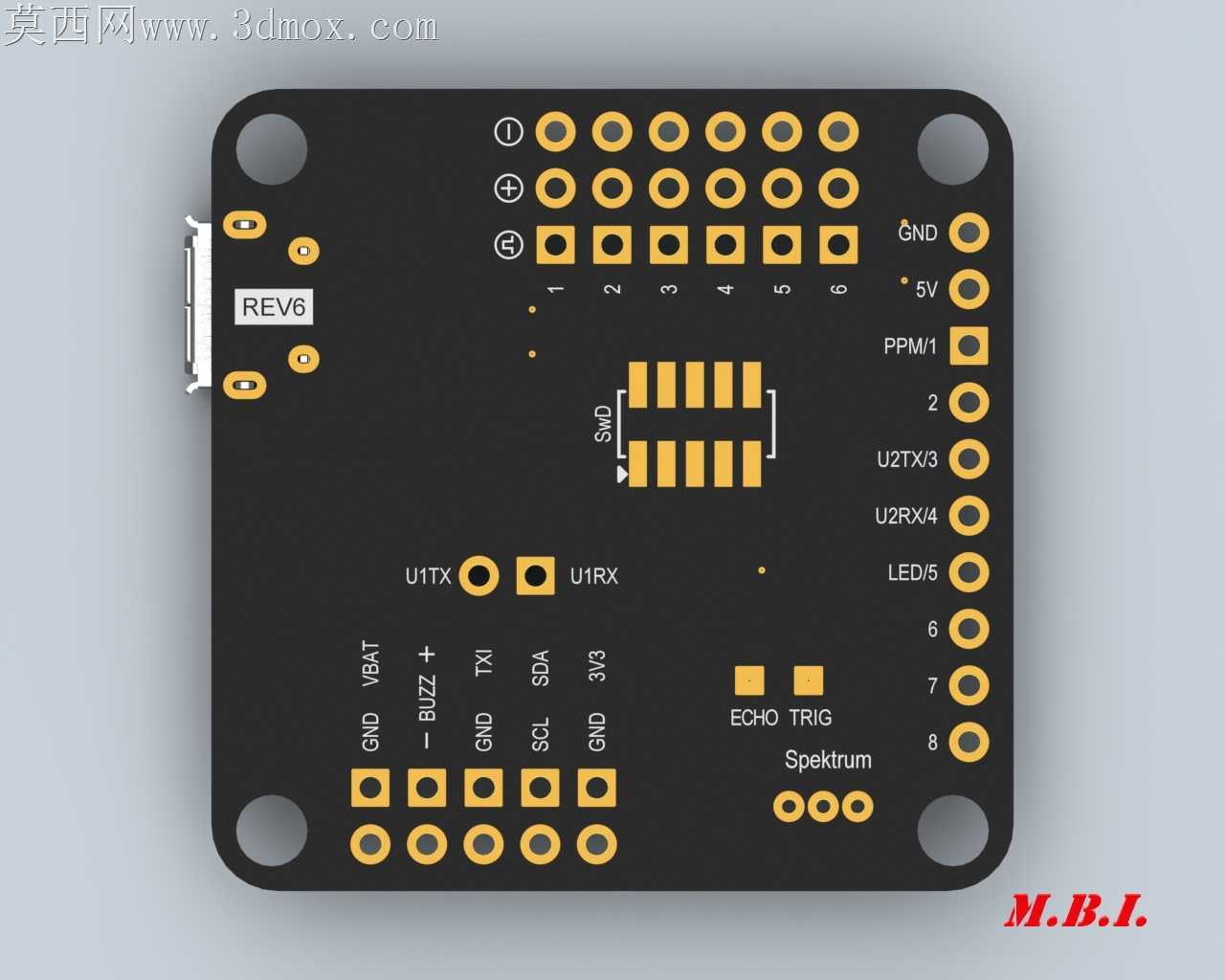

航模飞控板的实物复刻建模，最容易踩的坑是排针与PCB板的干涉问题，很多新手建模时只盯着元件摆放位置，忽略了弯排针的折弯半径、直排针的插装余量，最后导出的装配体一合模就出现排针顶到板上贴片元件的问题，实际打样焊接时根本没法装。这款NAZE32 REV6a飞控的建模，从加工适配的角度把所有易出问题的公差细节都抠到了实处。板上的双排弯排针，折弯处的R角没有做理想化的直角处理，留了0.2mm的折弯工艺圆角，对应实际冲压加工时排针铜材的形变余量，不会出现建模里排针贴紧PCB、实际生产时弯针回弹蹭到周边电容的问题。直插排针的引脚长度比PCB板厚多出1.2mm，刚好匹配波峰焊时焊盘吃锡的引脚露出长度，不会出现引脚过长顶到飞控安装减震垫、或是过短焊盘吃锡不足虚焊的问题。板上的贴片元件没有做统一高度的简化处理，MPU6500陀螺仪芯片的塑封外壳高度、周边0805封装电容的厚度、Mini USB接口的金属壳突出高度，都按照实物 datasheet 的尺寸留了0.1mm的装配间隙，后续如果要叠加OSD模块、气压计扩展板，不会出现元件互相挤压顶坏的情况。PCB板的四个安装孔做了沉台设计，沉台深度0.3mm，刚好容纳M2尼龙螺丝的头部，安装时螺丝头不会突出板背面刮到机架的碳板，也不会因为螺丝拧得过紧压裂板边的走线。板上的丝印标识没有做成平面贴图糊弄，Micro USB接口旁的定位凸台、复位按键的硅胶帽凸起、板边的焊盘开窗，都做了微小的高度差，渲染时能还原出真实PCB板阻焊层、丝印层、焊盘的不同质感，不会出现整个板像一块光溜溜塑料板的违和感。排针的镀金层做了单独的材质区分，和黑色的塑封基座、灰色的PCB阻焊层形成明确的材质层次，哪怕是排针之间的塑封隔断槽，也留了0.15mm的槽宽，对应实际注塑时的拔模斜度，不会出现槽壁垂直、注塑生产时无法脱模的结构硬伤。板载的STM32主芯片四周的引脚，每一根都做了0.2mm的引脚宽度和0.3mm的引脚间距，和芯片塑封本体之间留了0.1mm的缝隙，还原实际SMT贴片时引脚与焊盘的对位空间，不会出现建模里引脚和芯片本体连为一体、完全不符合生产实际的问题。
