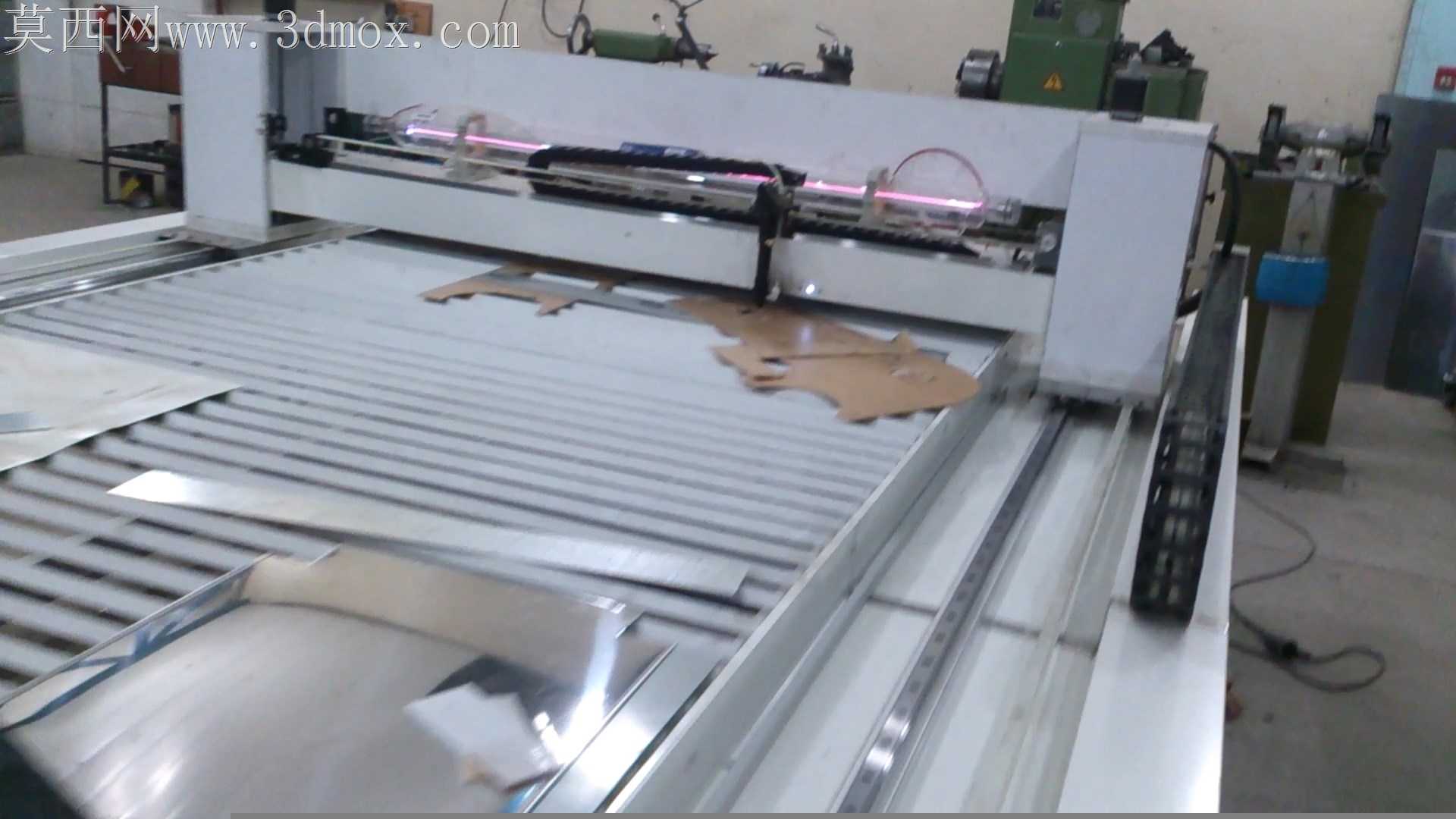

龙门式数控激光切割设备结构设计

项目分类:机床 发布时间:2020-06-30 ID:120629

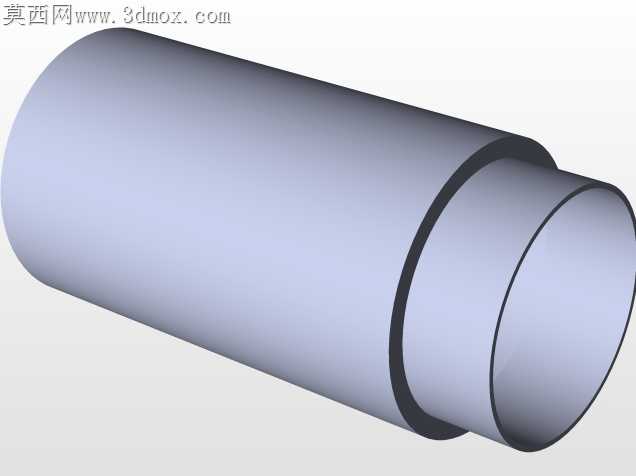

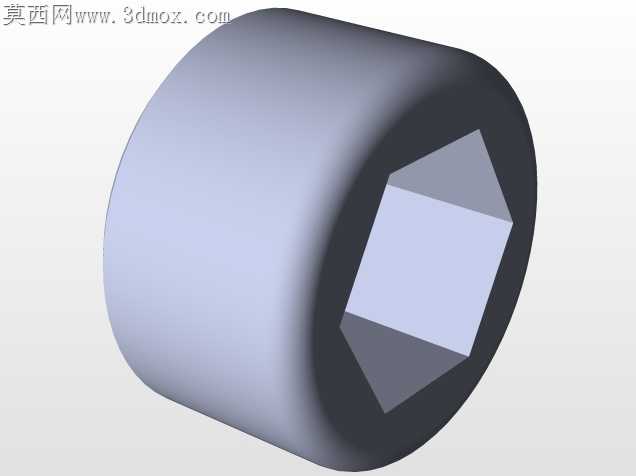

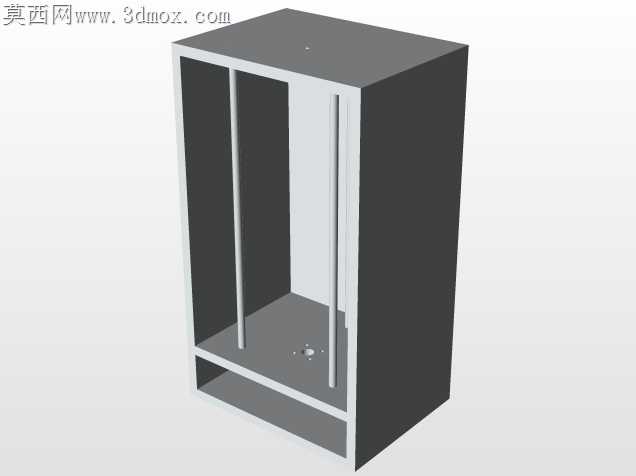

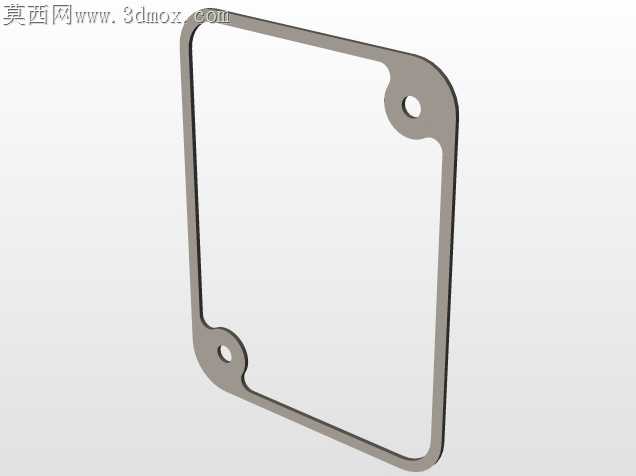

  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计
  • 龙门式数控激光切割设备结构设计

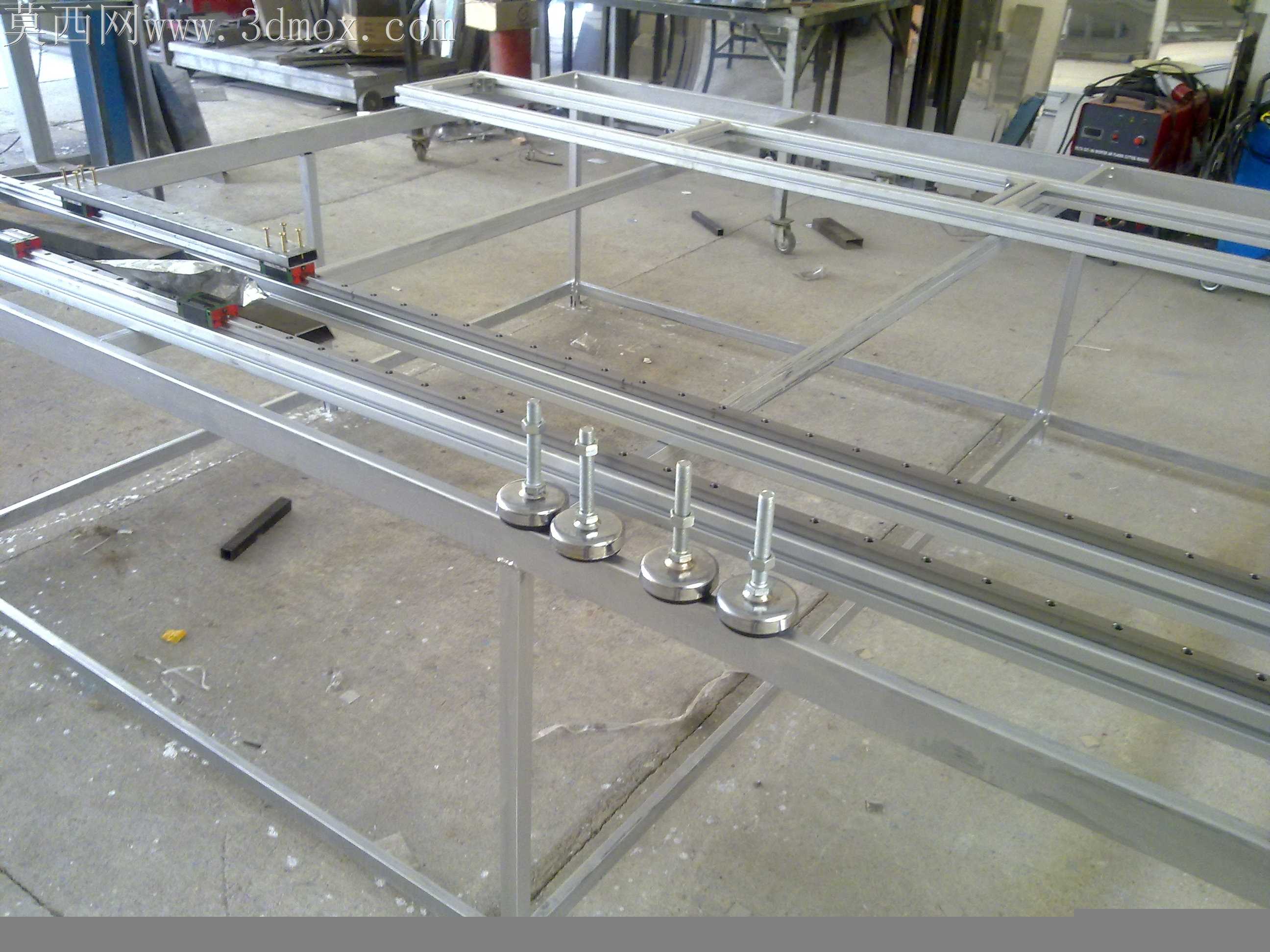

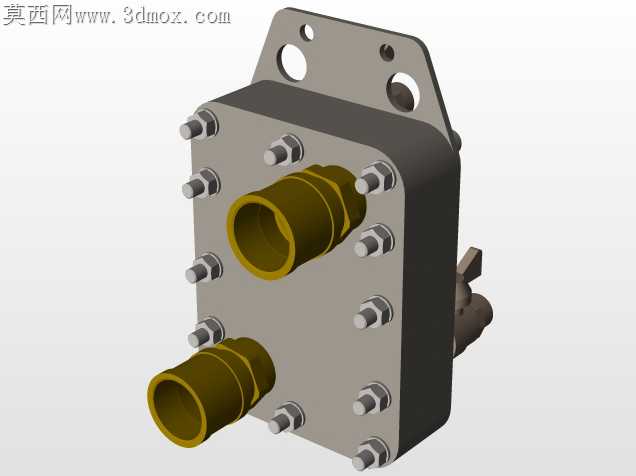

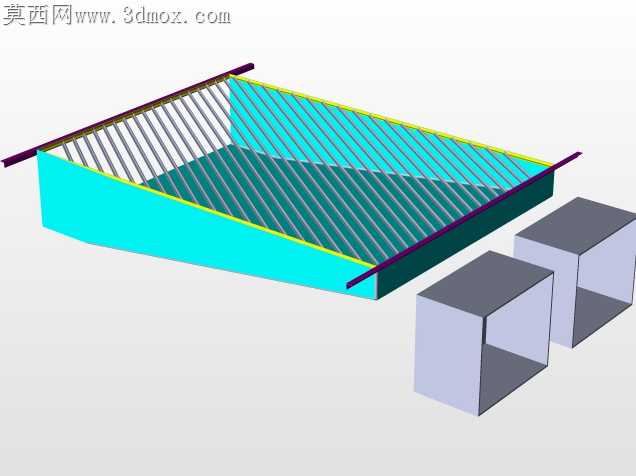

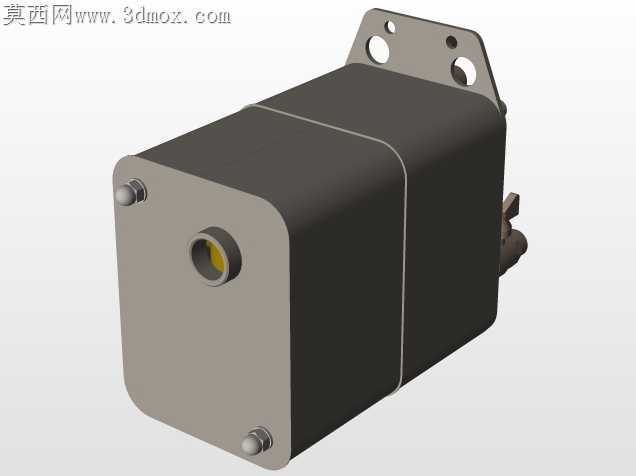

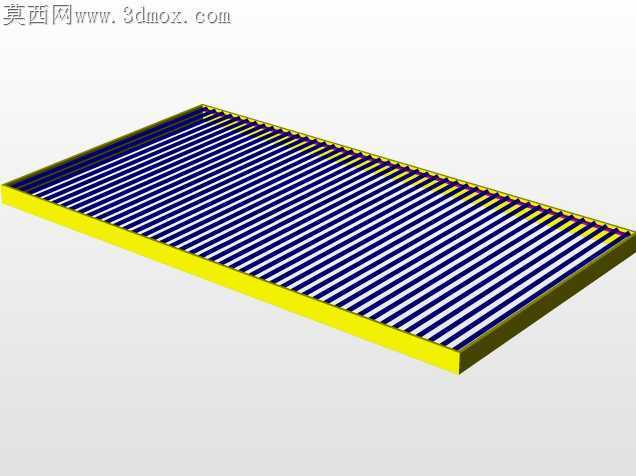

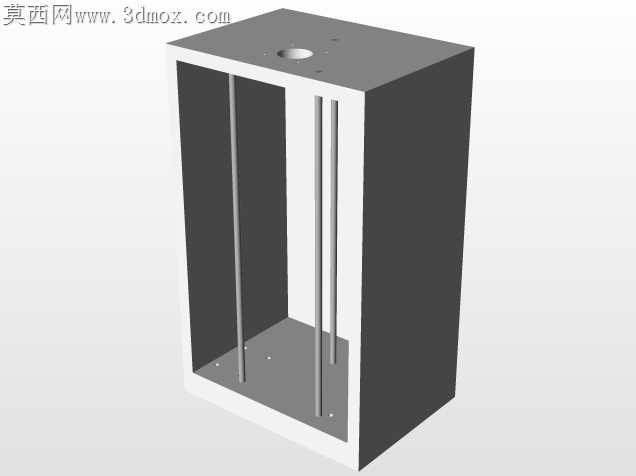

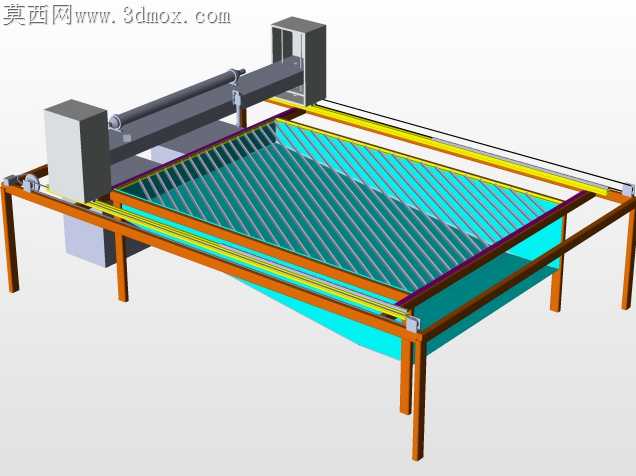

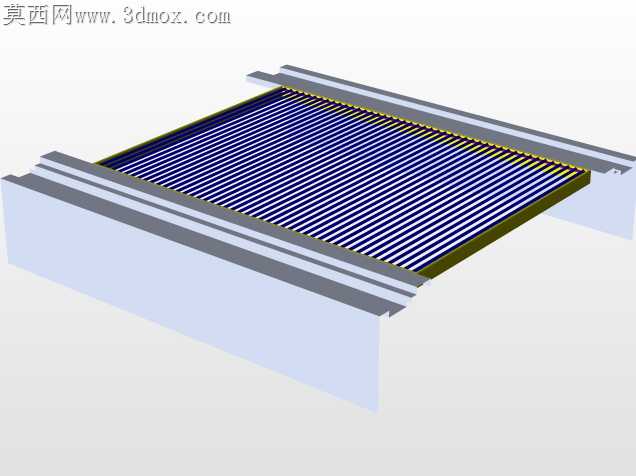

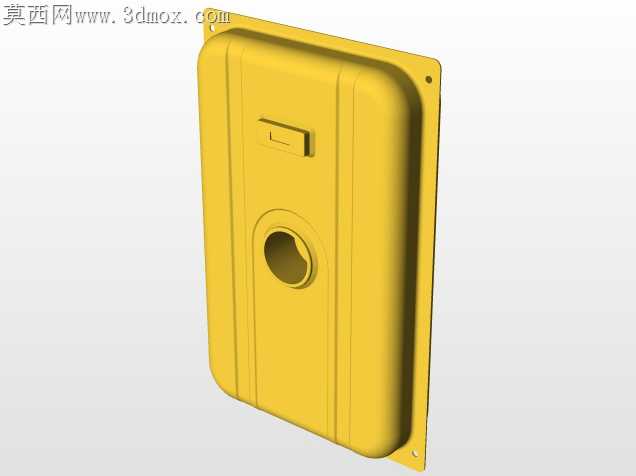

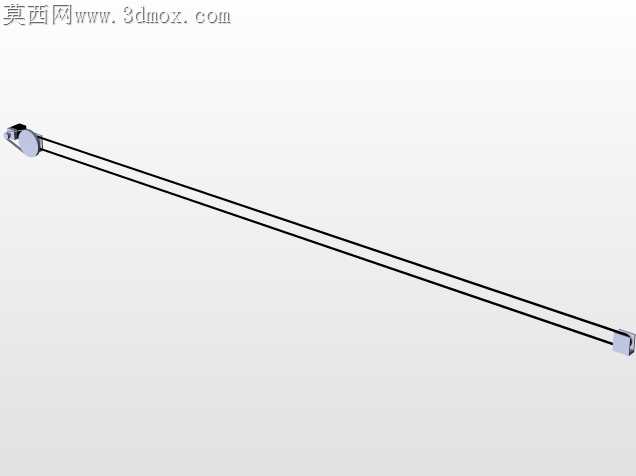

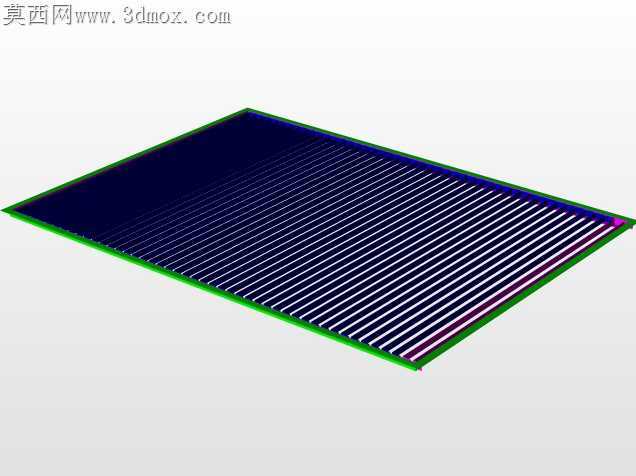

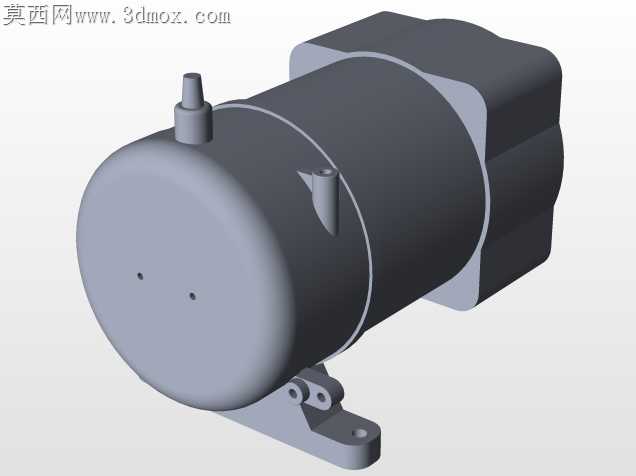

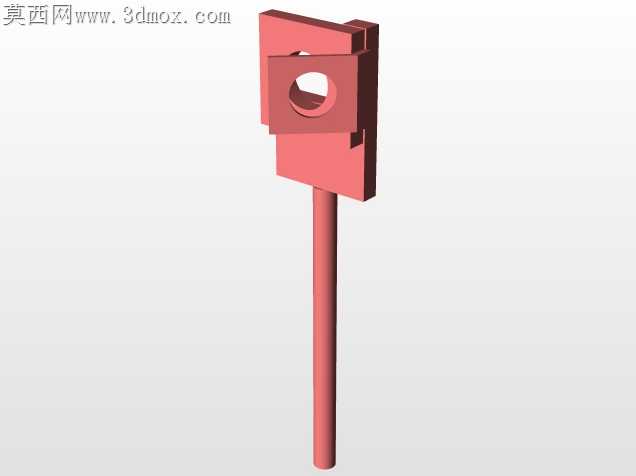

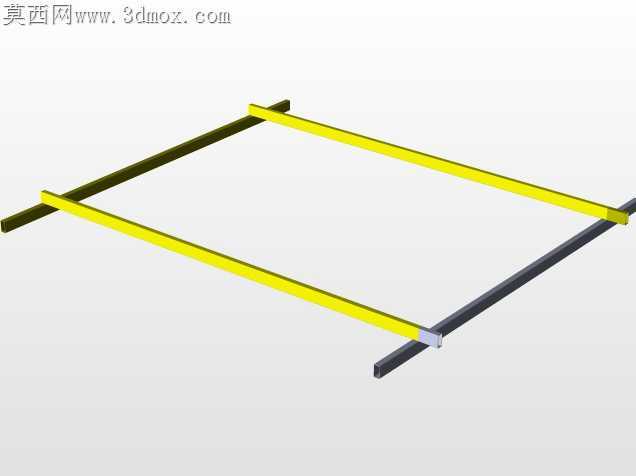

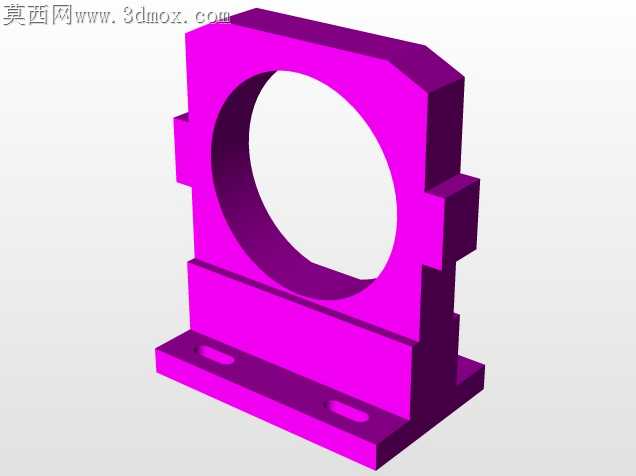

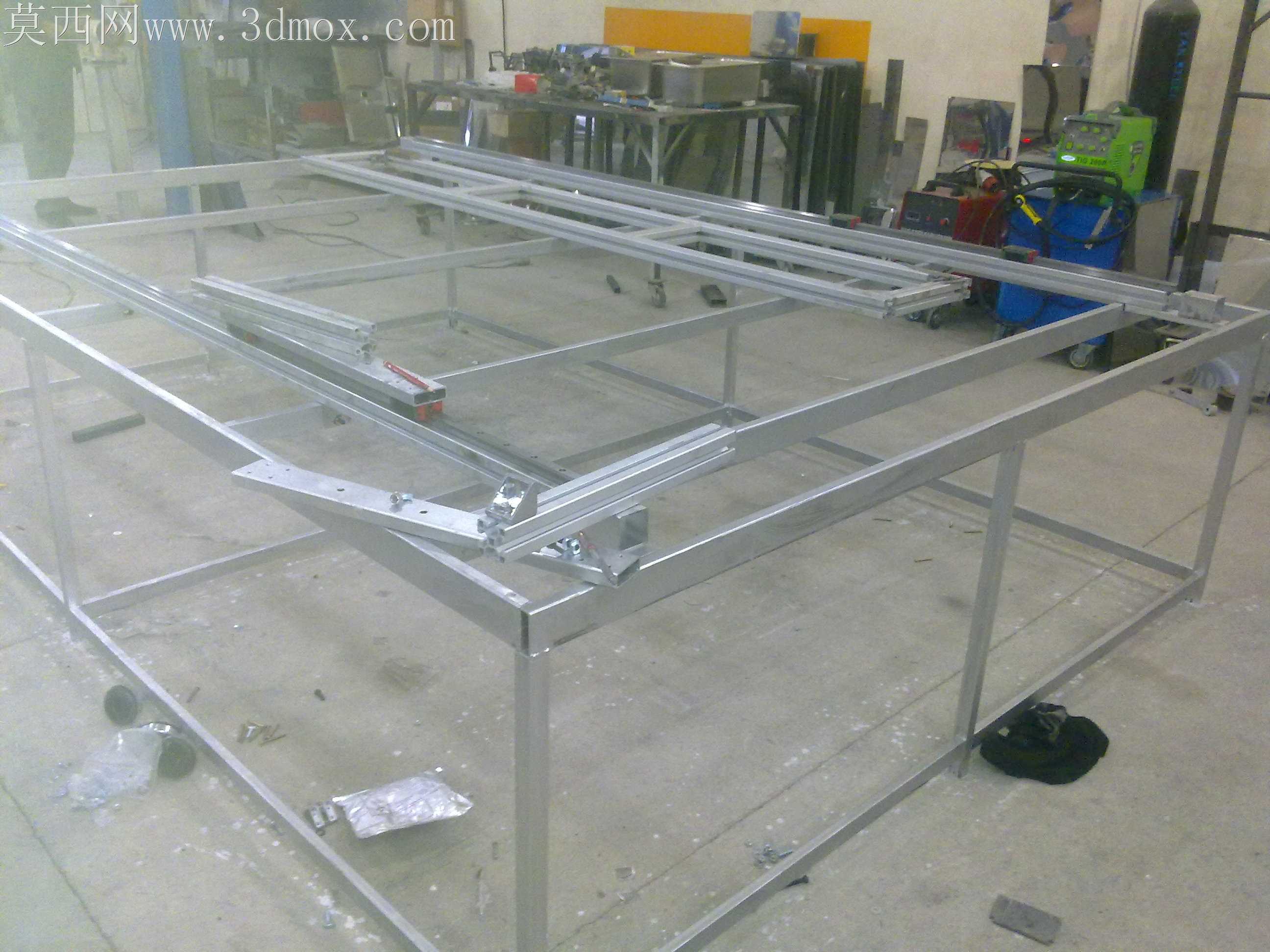

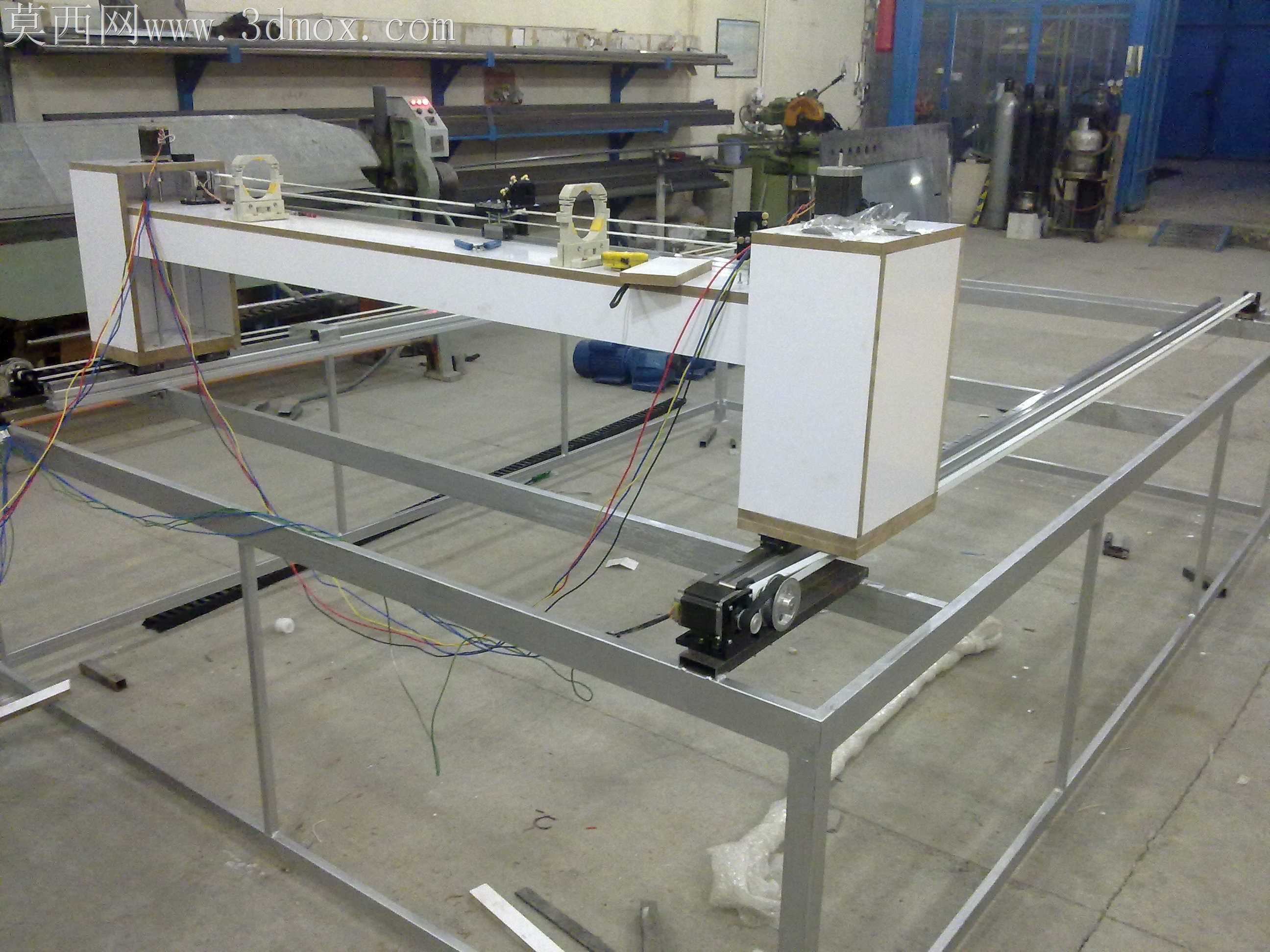

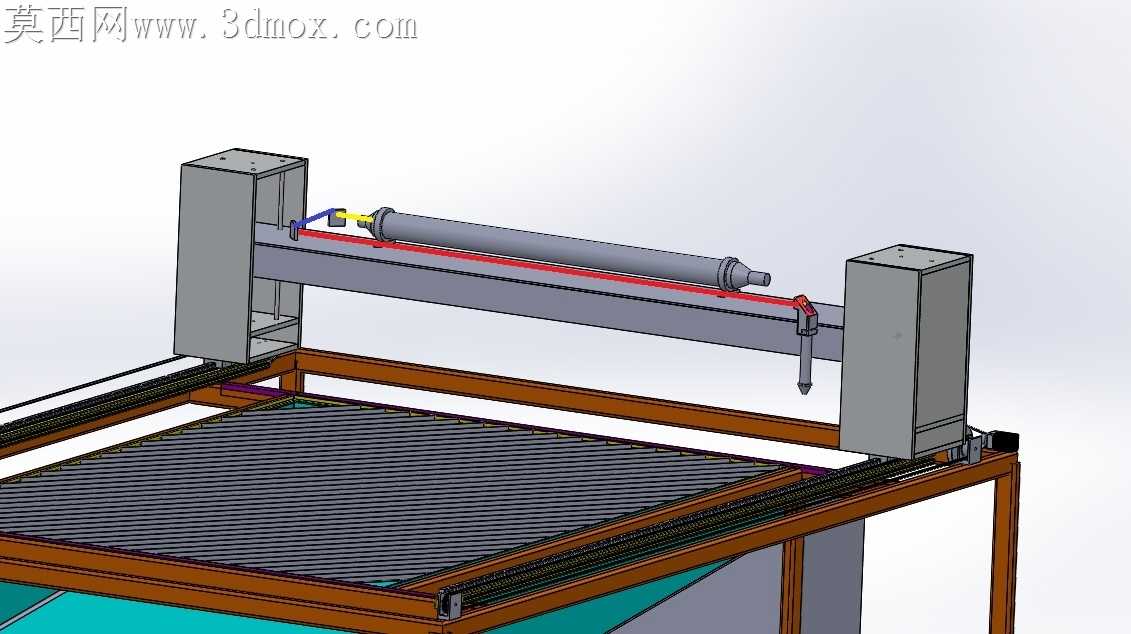

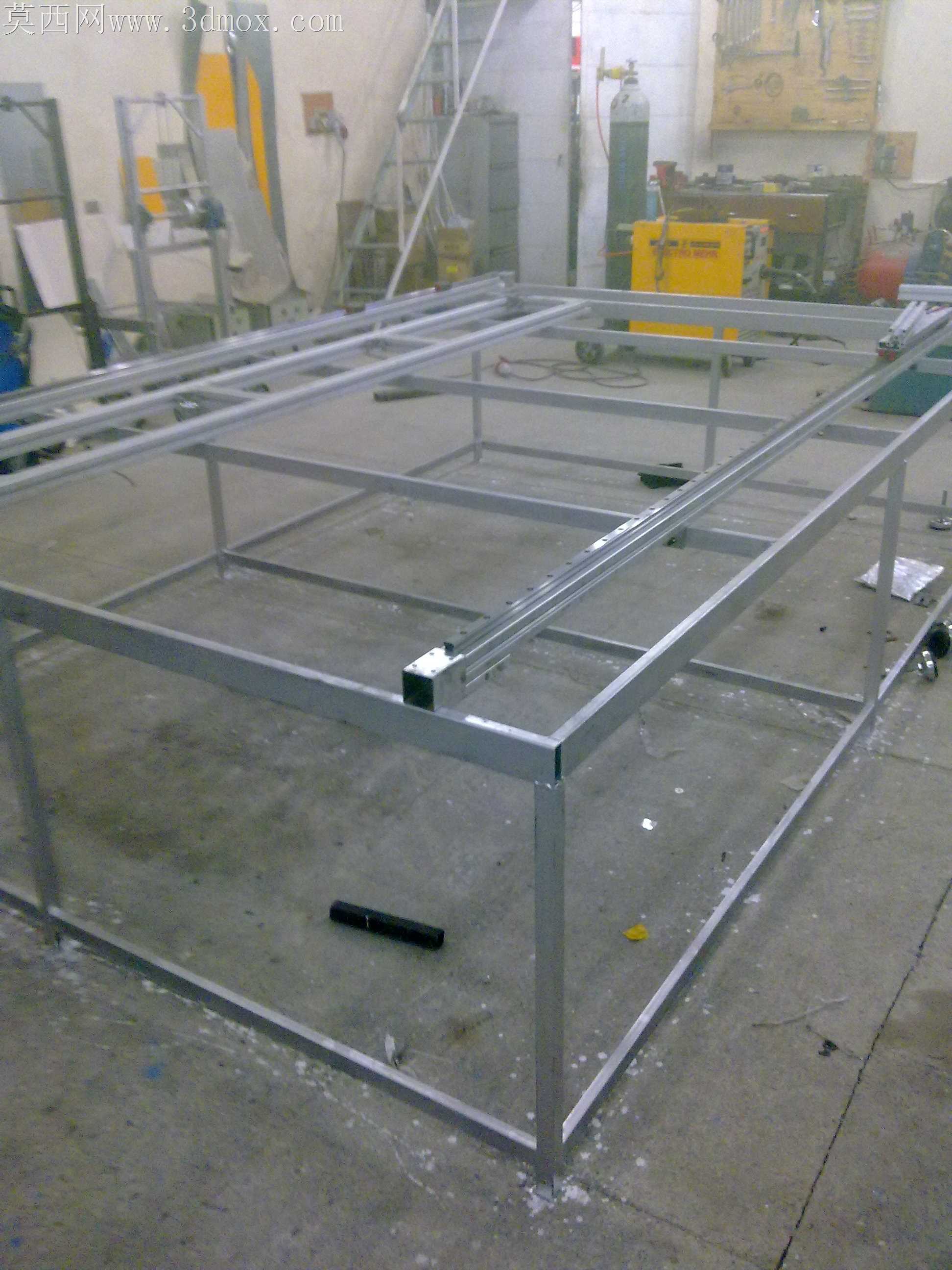

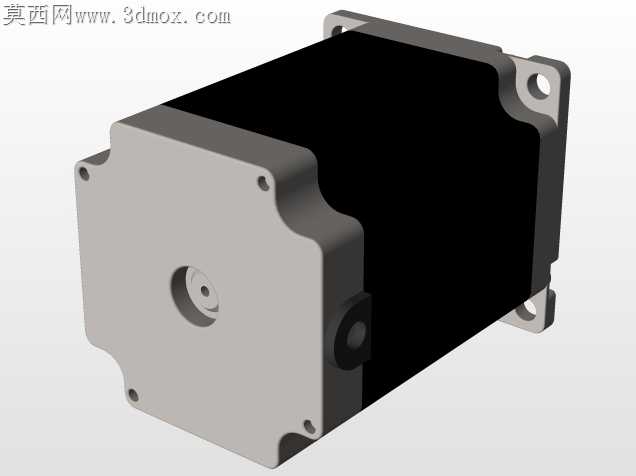

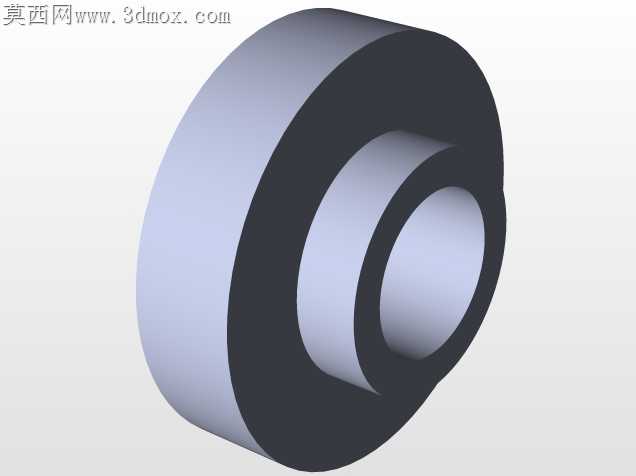

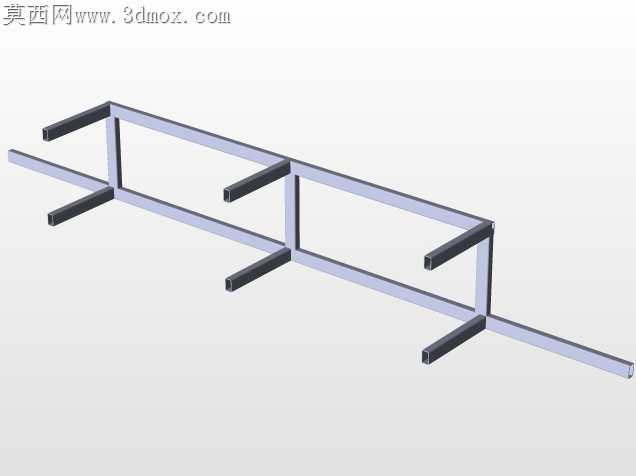

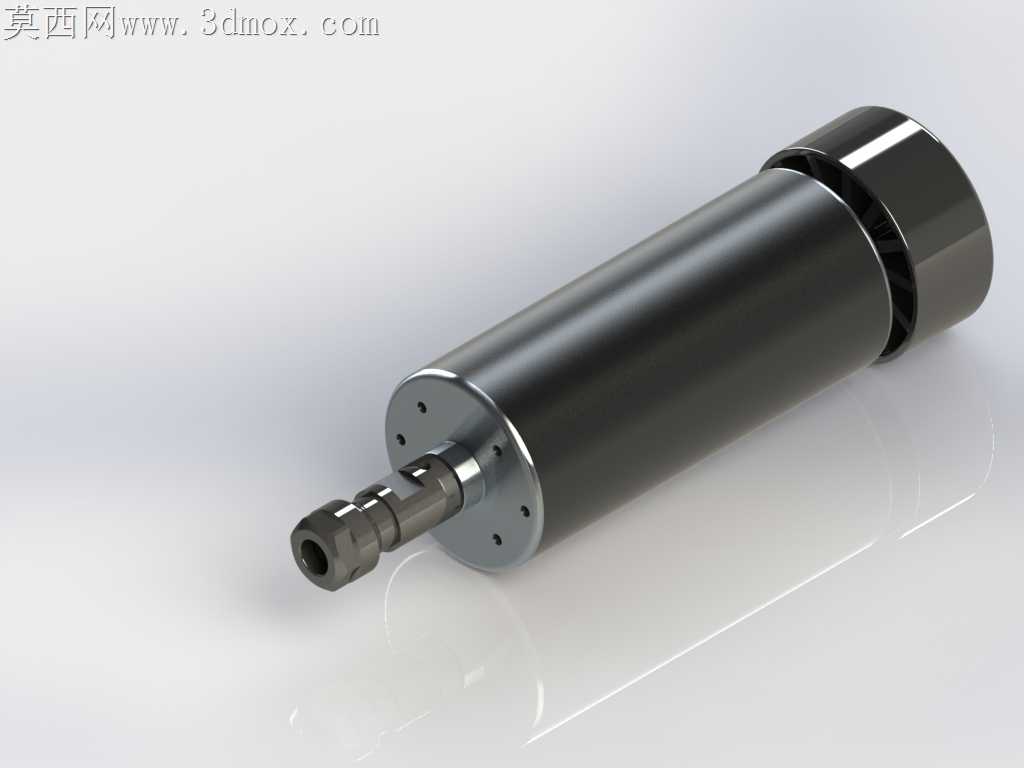

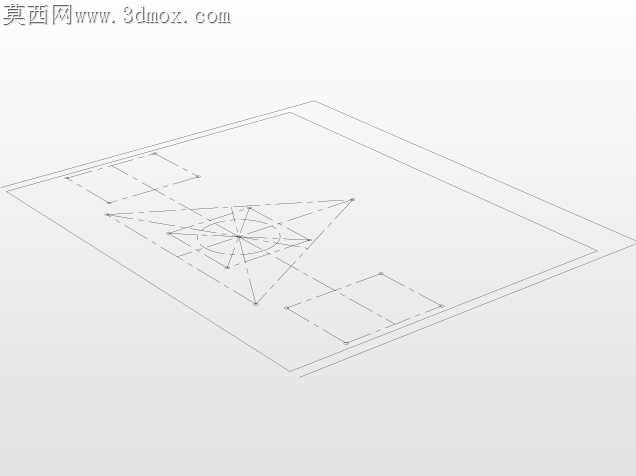

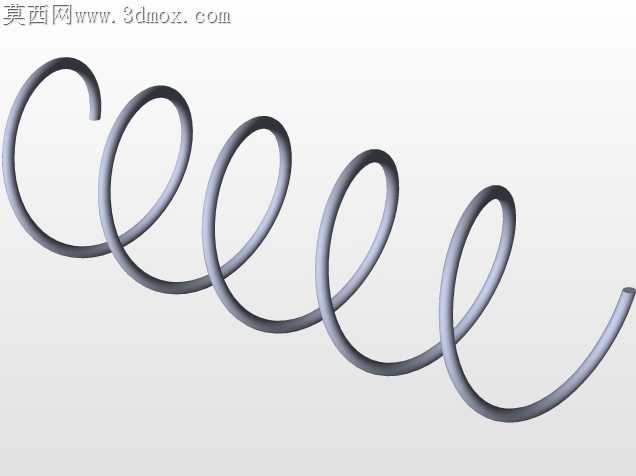

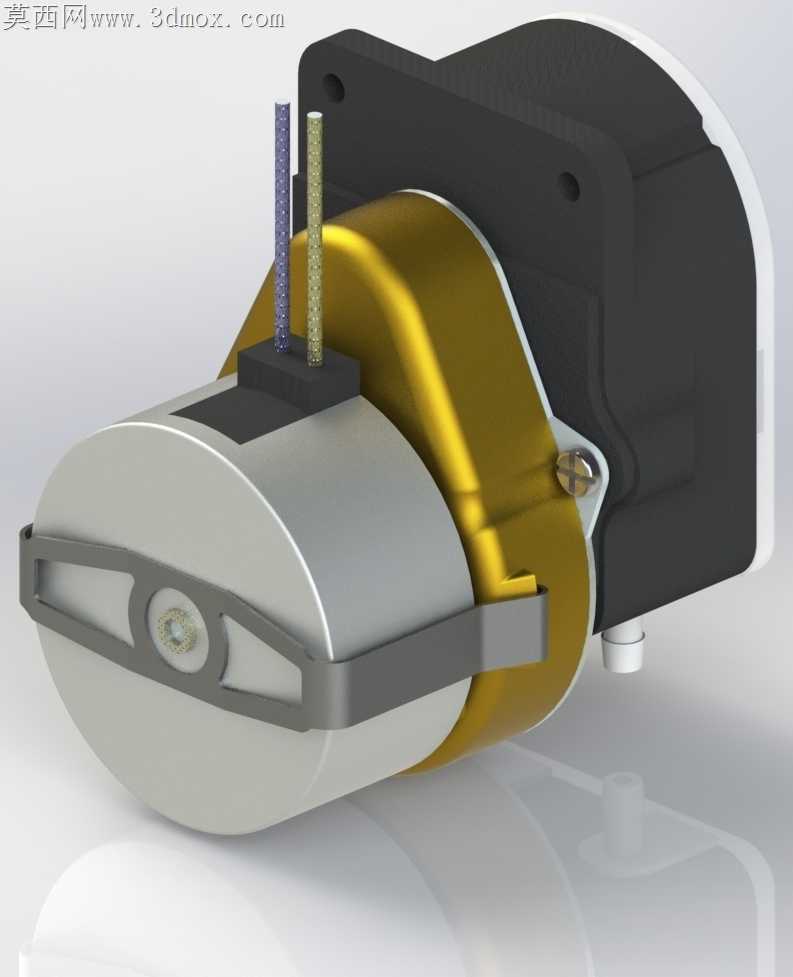

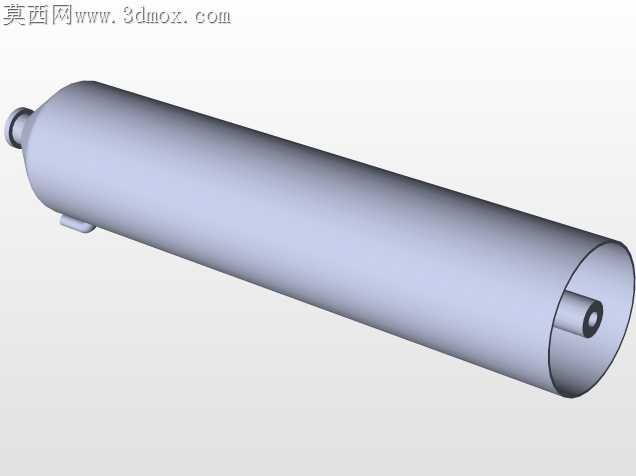

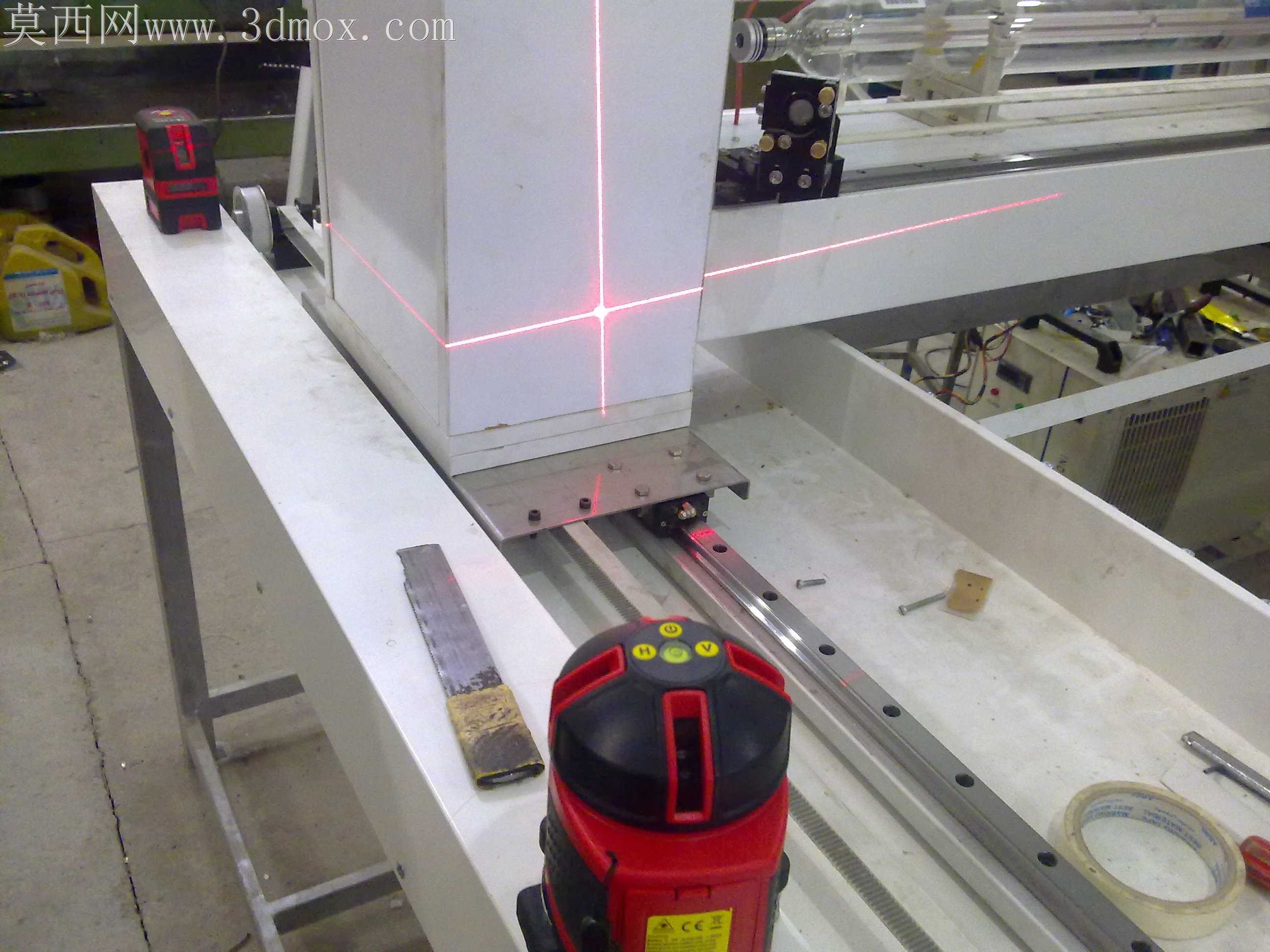

厚板切割工况下,横梁长期受激光头高速往复运动带来的交变载荷,普通方管焊接横梁易出现微变形,直接导致切割轨迹偏移0.1mm以上,批量加工时废品率居高不下。这套结构在横梁截面做了非对称加强筋布局,对应激光头运行的高频受力区域加厚筋板厚度,非受力区域做镂空减重,既把横梁整体重量控制在伺服电机额定负载的85%以内,又让满载运行时的横梁形变量控制在0.03mm以内,匹配0.05mm的切割精度要求完全够用。床身部分没有采用常见的整板焊接结构,而是用分段式铸铁基座拼接,每段基座的连接面都做了刮研处理,拼接后整体平面度误差不超过0.02mm/米,就算车间地面有轻微沉降,也可以通过调整基座下方的调平螺栓快速校正,不用重新返厂刮研床身,后期维护成本能降六成以上。传动侧的导轨安装面特意做了高出床身平面2mm的凸台,切割产生的金属熔渣溅落时会顺着凸台斜面掉落到下方的集渣槽,不会堆积在导轨面上划伤导轨滑块,之前接触过的同类型设备没做这个结构,平均每三个月就要更换一次导轨密封件,加了凸台结构后密封件使用寿命能延长到一年半。激光头的安装座预留了0.2mm的公差补偿间隙,装配时不用反复修磨安装面就能调整激光头的垂直精度,比传统过定位安装结构的装配效率提升40%,后期更换不同功率的激光头时,也不用重新加工连接法兰,直接通过间隙调整就能满足同轴度要求。栅格工作台的支撑条采用快拆式卡槽固定,切割不同厚度板材时,可以根据熔渣飞溅范围调整支撑条间距,避免支撑条被激光误切损耗,单根支撑条更换耗时不超过十秒,不用像传统焊接式栅格那样整段更换,耗材成本能降七成。拖链的弯曲半径特意选了比线缆最小弯曲半径大30%的规格,高速运行时线缆不会出现过度弯折,拖链内部还做了隔层把动力线和信号线分开,避免伺服电机的脉冲信号干扰激光发生器的功率输出,切割厚板时不会出现功率忽大忽小导致的切面挂渣问题。
