便携折叠式带安装底座提手结构

在工业现场的小型检测仪器、户外作业便携终端、车载电控模块、小型精密工装夹具的转运与日常使用场景中，这类带折叠结构的提手构件是兼顾收纳整洁度与使用便捷性的关键连接件。不同于外露式固定提手会在设备堆叠、安装嵌合时形成突出干涉，这款提手的核心设计逻辑是在非使用状态下可完全贴合底座平面，不会额外占用设备外围的安装空间，尤其适配需要嵌入机柜、安装在狭小设备舱内部的小型单元，避免提手突出导致的舱门无法闭合、周边管线剐蹭等实际工程问题。

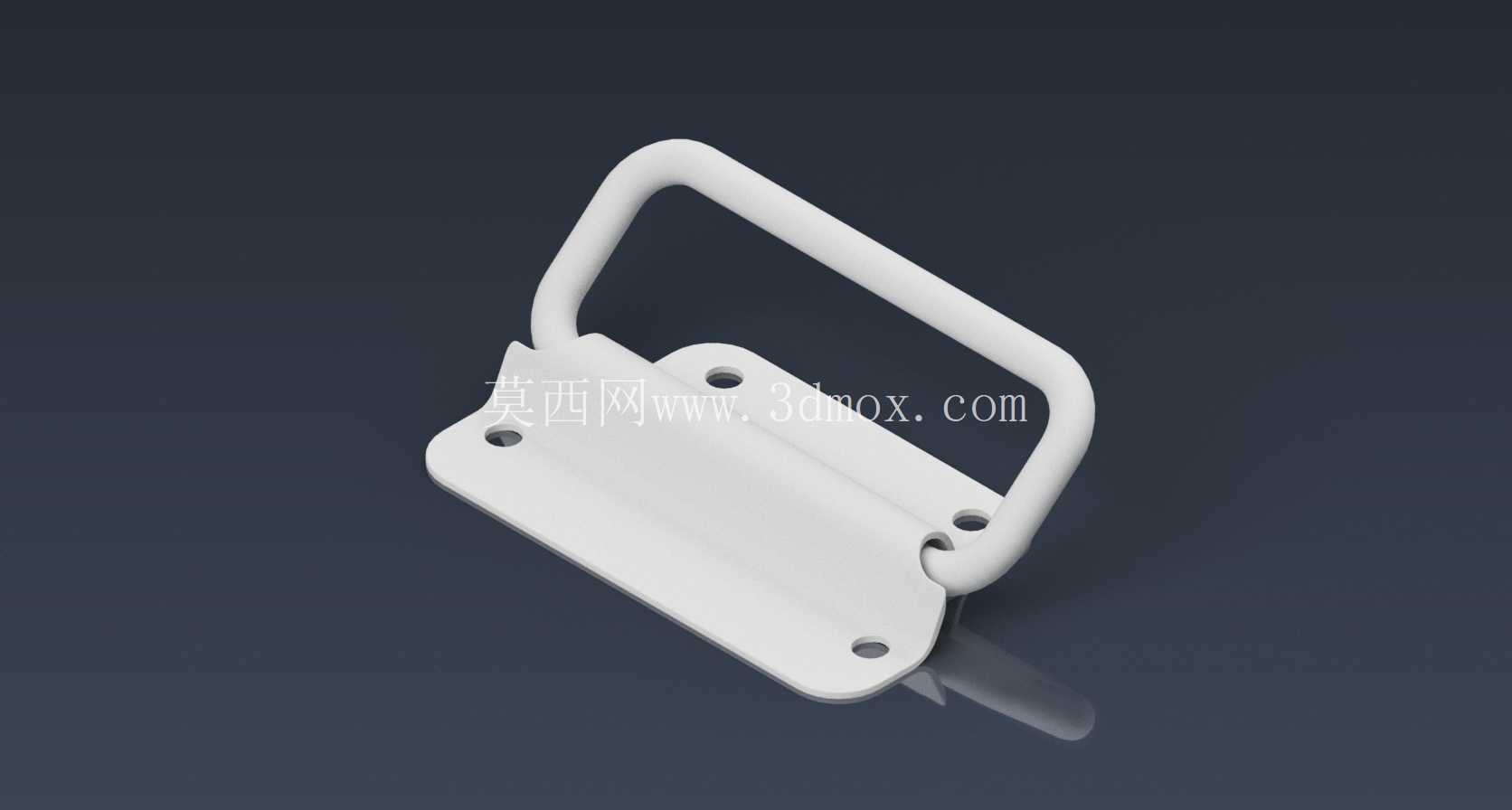

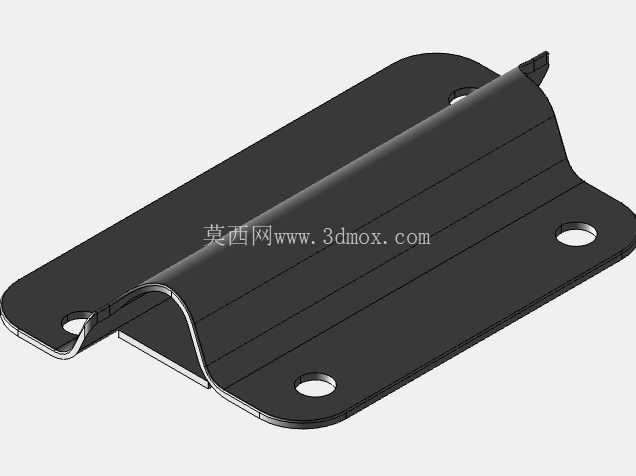

从结构功能来看，底座采用带四个安装孔的平板式设计，安装孔位做了沉头处理，装配时使用沉头螺钉即可将整个提手组件固定在设备壳体表面，螺钉头完全沉入沉孔内不会突出底座平面，保证提手放倒时与底座完全贴合，没有凸起剐蹭风险。提手与底座的连接采用双侧转轴式结构，转轴位置做了限位卡点设计，当提手拉起至垂直于底座的握持角度时，卡点会提供适度的阻尼定位，避免提手在提起设备时随意晃动导致受力偏移，同时放倒时可顺畅转动至贴合位置，不会出现卡滞、松旷的问题。

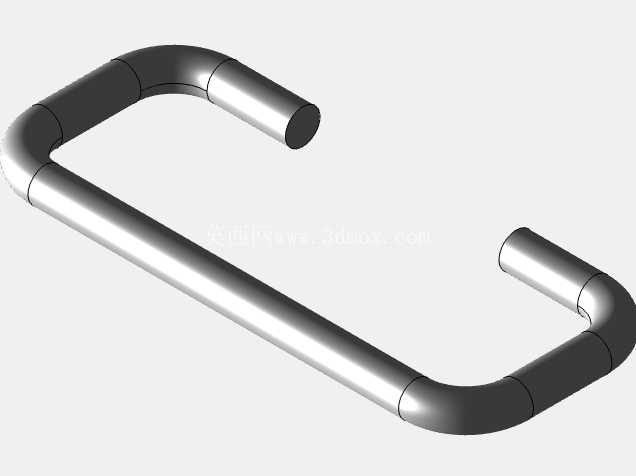

设计过程中首先要明确承载边界，这类提手的单组额定承载通常适配5kg以内的小型设备，底座的板材厚度根据承载需求做了等强度优化，安装孔的孔距设置兼顾了常见小型设备壳体的安装筋位宽度，不需要额外在壳体上做特殊的凸台结构，直接在平整的壳体表面即可完成装配，降低了配套设备的结构改造成本。提手的握持部分做了圆弧过渡处理，没有尖锐棱角，操作人员徒手搬运时不会硌手，即使长时间握持转运设备也能保持较好的手感，同时提手的内圈宽度适配成年人四指的握持尺寸，戴薄型劳保手套操作时也能顺利穿入握持，不会出现卡手的情况。

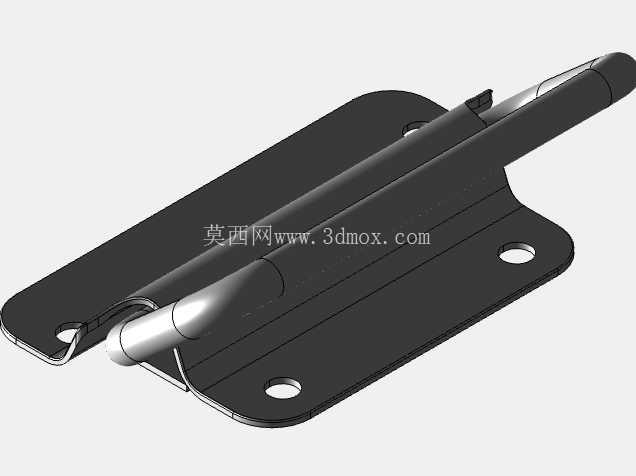

从安装边界来看，整个组件放倒后的总厚度不超过底座厚度加提手截面直径，在做设备整体结构布局时，只需要在安装位置预留对应底座长宽的平面区域，以及提手转动时的扇形避让空间即可，不需要额外预留过多的冗余空间。底座的边缘做了小圆角处理，安装在塑料壳体或者薄金属壳体上时，不会因为应力集中导致壳体接触面出现开裂问题，同时转轴位置的配合间隙做了严格控制，既保证转动灵活，又不会出现过大的旷量导致提手拉起后晃动，提起设备时的受力可以均匀传递到底座的四个安装点上，避免单个安装孔受力过大出现螺钉断裂、底座变形的问题。

在实际应用中，这类提手除了用于小型工业设备的便携转运，也可以适配工具箱、小型检测仪器箱、户外通讯终端设备的携带需求，折叠式的设计让设备在固定安装状态下没有突出的结构件，不会影响设备的叠放、嵌装，同时在需要移动时可以快速拉起提手完成搬运，不需要额外加装可拆卸的提手配件，避免配件丢失的问题。结构设计上没有采用复杂的弹性锁紧机构，仅依靠转轴的阻尼和限位卡点实现状态固定，长期使用的故障率更低，在高低温、多粉尘的工业现场环境下也能保持稳定的转动性能，不会因为粉尘进入转轴间隙出现卡滞，也不会因为低温导致塑料件脆裂影响结构强度。
