带把手弧形杯身日常饮用咖啡杯结构设计

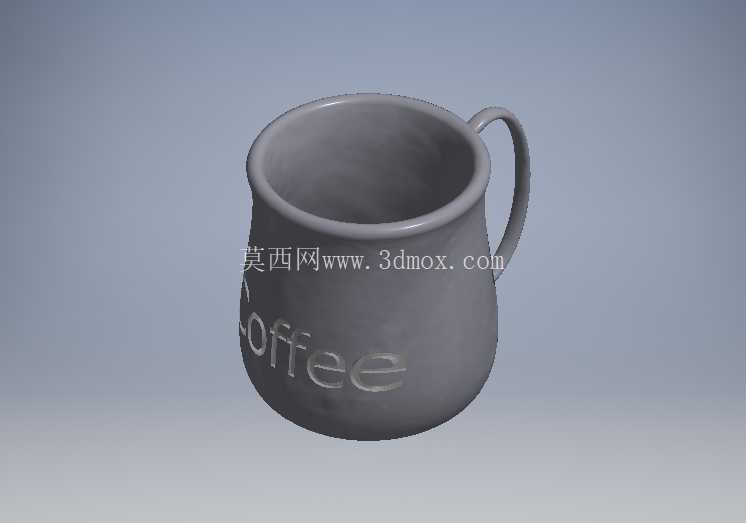

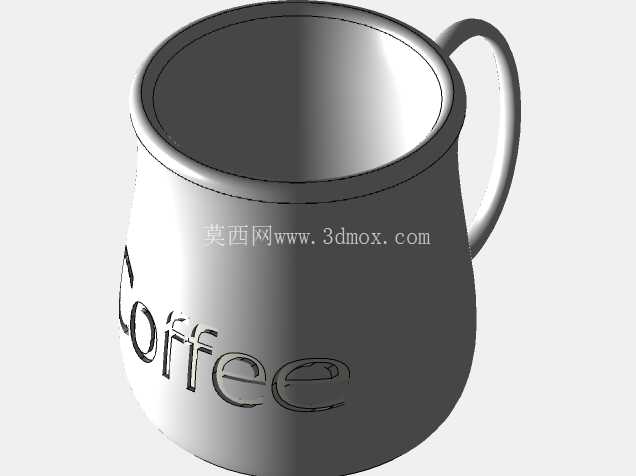

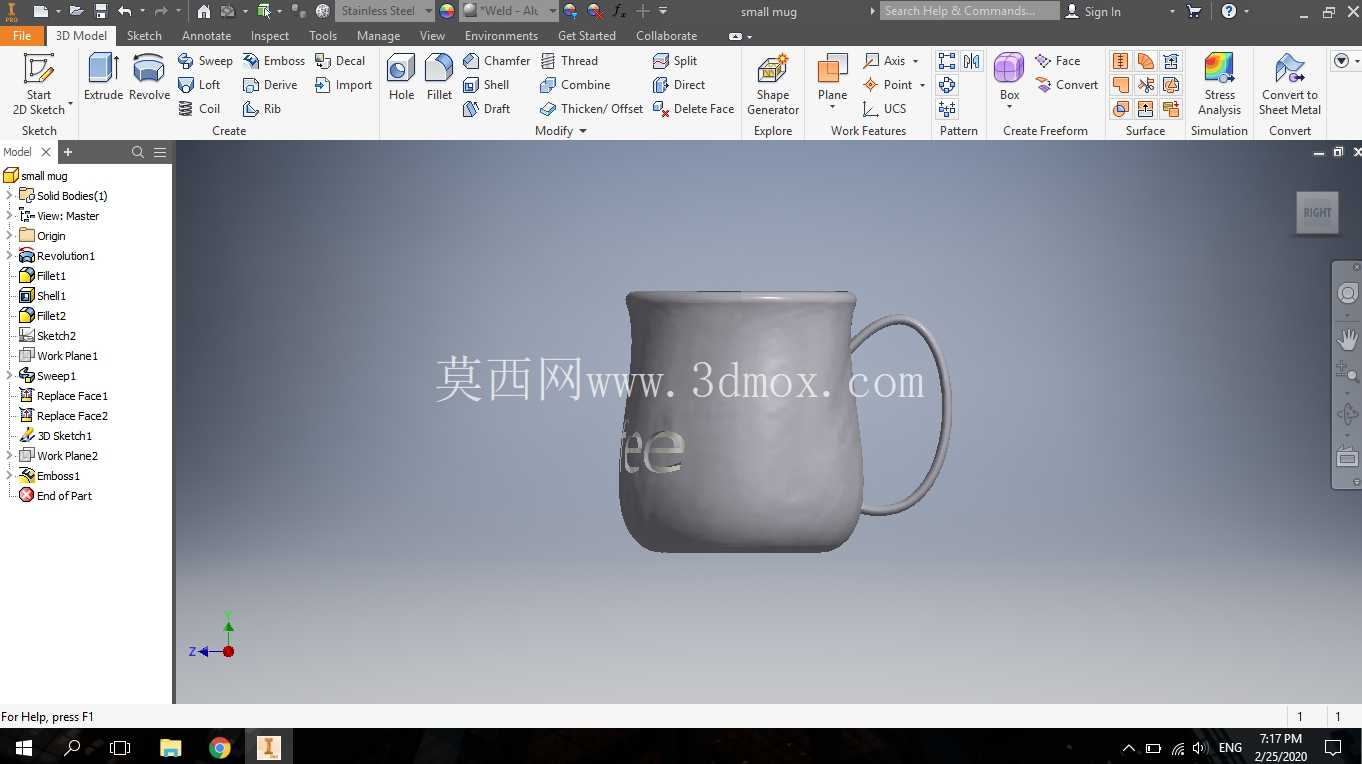

这款咖啡杯的结构设计，最初的考量是适配日常办公、休闲餐饮场景的手持饮用需求，在做三维结构搭建时，首先锚定的是手持握持的人机工程边界，杯身整体采用微收腰的弧形曲面，而非直筒结构，目的是让手掌贴合杯身时，指腹能自然贴合曲面弧度，减少长时间握持的局部压应力，杯身下部做了小幅的加厚处理，一方面是降低放置时的重心，提升放置在桌面的稳定性，避免轻微磕碰就出现倾倒，另一方面也能在盛装热饮时，降低外壁传递到手掌的温度，避免直接握持出现烫感。杯身与把手的连接位置做了过渡圆角处理，没有采用直角拼接的结构，这部分的设计考量是两个方向，一是直角拼接位置在冲压成型过程中容易出现应力集中，导致成型后局部壁厚不均，甚至出现开裂的隐患，二是日常使用中直角缝隙容易残留咖啡渍，清洁时难以擦拭到位，大圆角过渡能让整个外壁的曲面连续顺滑，擦拭时抹布能完全贴合表面，减少清洁死角。把手的内圈尺寸做了适配成年人指幅的预留，内径宽度刚好能容纳成年人除拇指外的四指自然穿入，把手截面采用椭圆型而非圆形，同样是为了提升握持时的受力贴合度，圆形截面在握持时指部接触面积小，局部压强高，长时间端举容易产生勒感，椭圆截面的长轴方向与握持施力方向垂直，能分散指部的承压，提升握持舒适度。杯口位置做了卷边处理，卷边的弧度控制在1.5mm的圆角半径，这个尺寸的选择是经过反复调整的，卷边过小的话，饮用时唇部接触杯口会有明显的棱边触感，体验较差，卷边过大则会导致杯口整体壁厚增加，饮用时液体流出的贴合度变差，容易出现沿杯壁外溢的情况。杯底位置设计了内凹的环形支撑脚，支撑脚的凸起高度控制在0.8mm，这个结构一方面能让杯底与桌面之间形成微小的空气间隙，避免盛装热饮时杯底直接接触桌面，在木质、漆面桌面留下烫痕，另一方面环形支撑脚的接触面积比整个平底接触更小，能降低杯底与桌面之间的吸附力，端起杯子时不会因为负压出现带起桌面垫布的情况。在做曲面建模的时候，整个杯身的曲面连续性做了G2级的顺滑处理，没有出现曲面折痕，这不仅是外观的需求，更是冲压成型工艺的需求，连续顺滑的曲面在板材冲压拉伸过程中，材料的流动更加均匀，不会因为曲面突变导致局部材料拉伸率过大出现壁厚过薄，或者材料堆积导致局部起皱的问题。杯身的容量控制在常规单次饮用的350ml区间，这个容量既能够满足单份咖啡加奶泡的盛装需求，也不会因为容量过大导致整杯重量过高，日常端举时手臂负担过重。整体的外形尺寸控制在高度95mm，杯身最大直径80mm的范围，这个尺寸能够适配绝大多数常规车载杯架、桌面杯垫的安装放置边界，不会出现尺寸过大放不进常规杯位的情况。杯身表面没有做多余的凸起装饰结构，整体曲面光滑，除了把手位置外没有额外的外凸结构，这样的设计一方面是降低冲压成型的模具复杂度，减少模具的分型面数量，提升成型合格率，另一方面也方便日常使用后的堆叠收纳，多个杯子可以顺势套叠，减少收纳时占用的空间。在壁厚的设计上，杯身主体壁厚保持均匀的1.2mm，杯口卷边位置和杯底支撑位置局部加厚到1.8mm，均匀的壁厚能够保证冲压拉伸过程中材料变形均匀，局部加厚的位置则是对应受力更大的部位，杯口是日常饮用、清洗时经常接触碰撞的位置，适当加厚能提升抗磕碰变形的能力，杯底是放置时主要的受力接触位置，加厚处理能提升放置时的结构强度，避免长期放置出现底部变形凹陷。把手与杯身的连接位置做了局部的材料加厚补强，因为这个位置是端举杯子时的主要受力点，日常端举时整个杯子的重量都通过两个连接点传递到把手上，如果壁厚和主体一致的话，长期使用后容易出现连接位置开裂的问题，局部补强后能大幅提升连接位置的结构强度，满足长期反复使用的疲劳强度要求。
