可调式翻转定位支撑铰链结构设计

这类可调翻转支撑结构，最早是在商用车内饰件冲压模具的翻板工位上接触到的，当时做的是轻卡车门内板的二次翻边模，上模斜楔回程的时候需要翻板自动回位，同时要在冲压受力时保持刚性锁止，最初用的是普通气撑，要么行程不够要么锁止力不足，后来参考类似的可调铰链结构改了支撑件，才解决了翻板窜动的问题。

从实际应用场景来看，这类结构不止用在冲压模具上，各类需要定角度翻转保持的设备舱门、检修盖板、工装夹具的翻转定位工位都能适配，比如自动化生产线的防护门开合定位、大型设备的检修翻盖支撑，还有特种车辆上的储物舱门限位，核心需求都是两个：一是翻转过程顺滑无卡滞，二是到达设定角度后能保持位置，不会因为自重或者外部载荷出现回落、窜动。

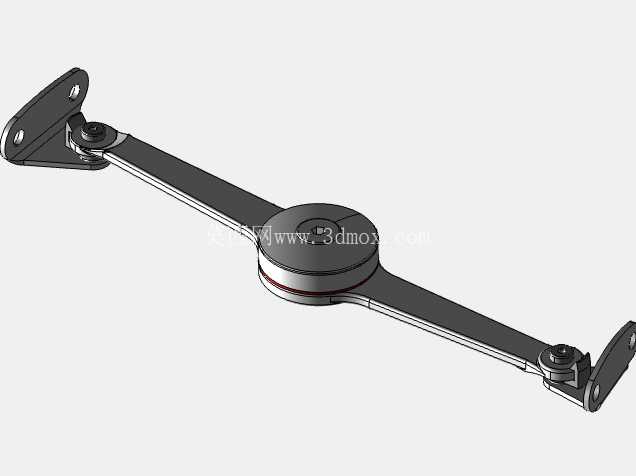

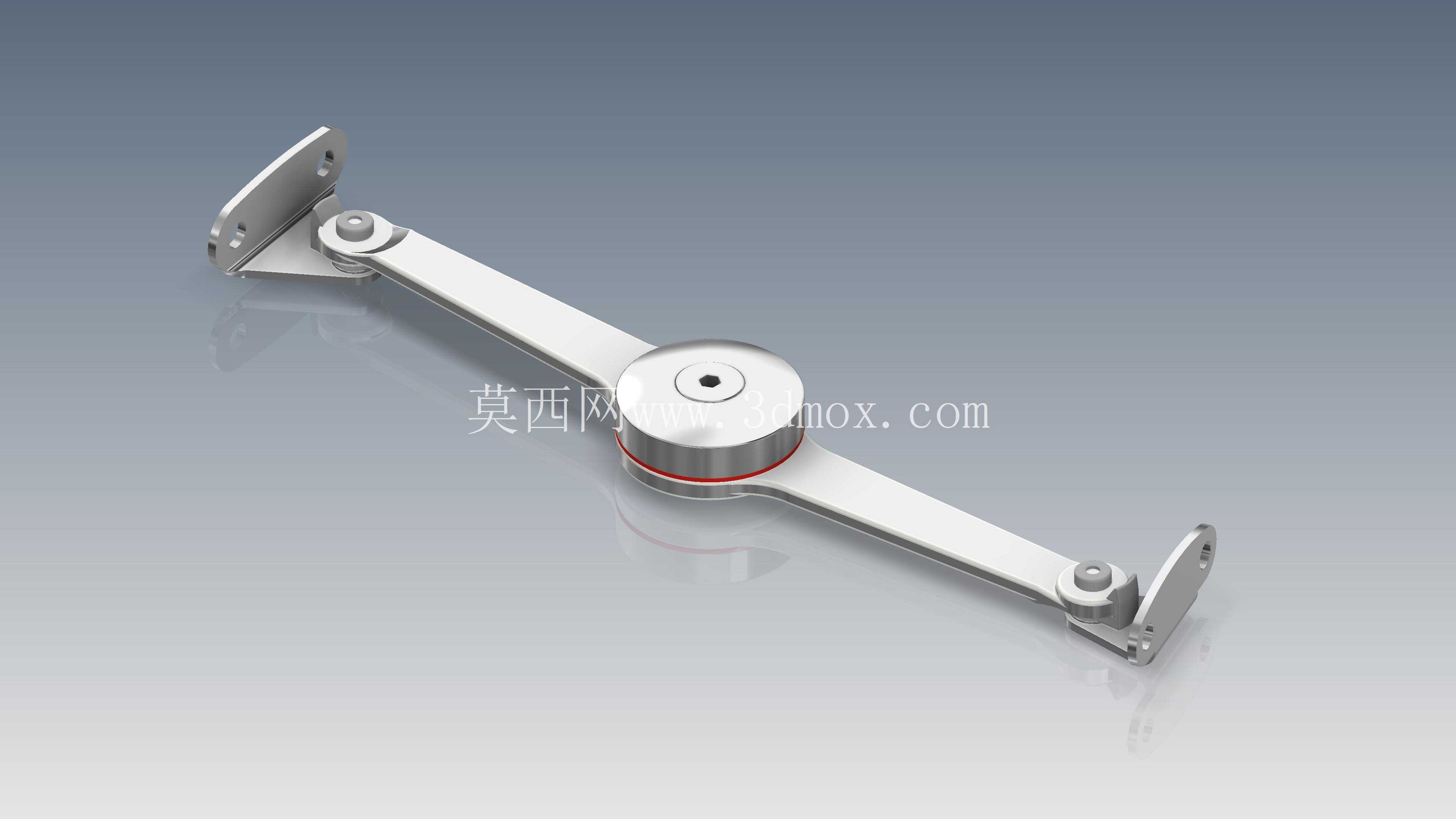

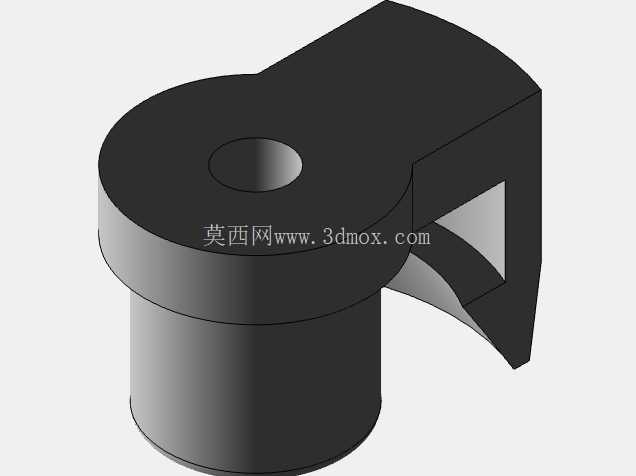

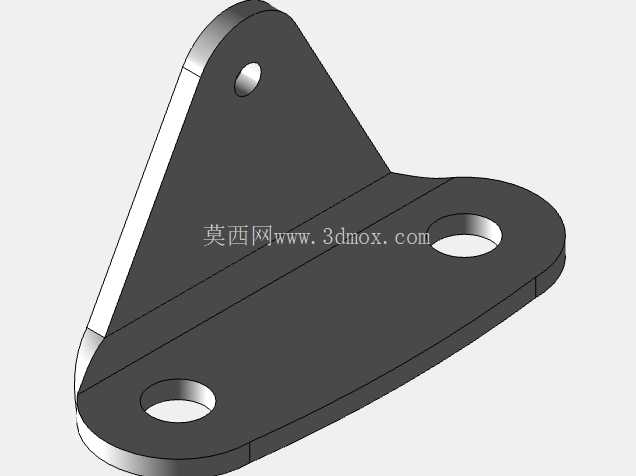

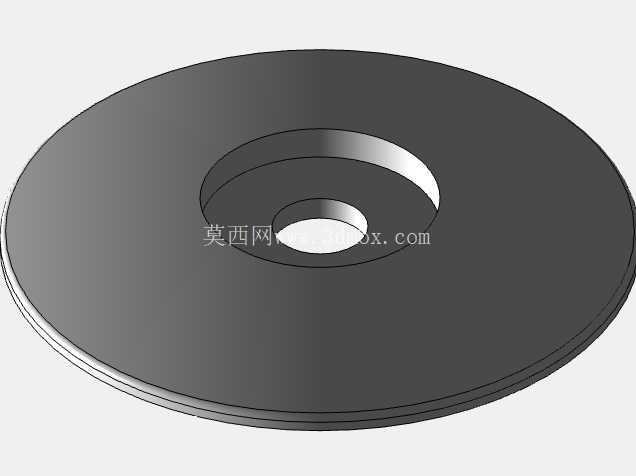

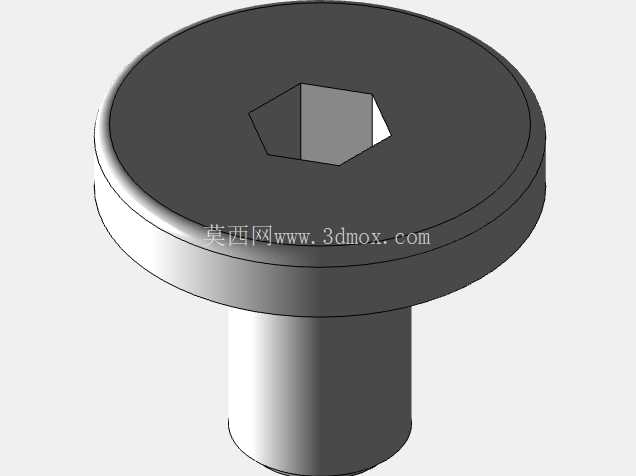

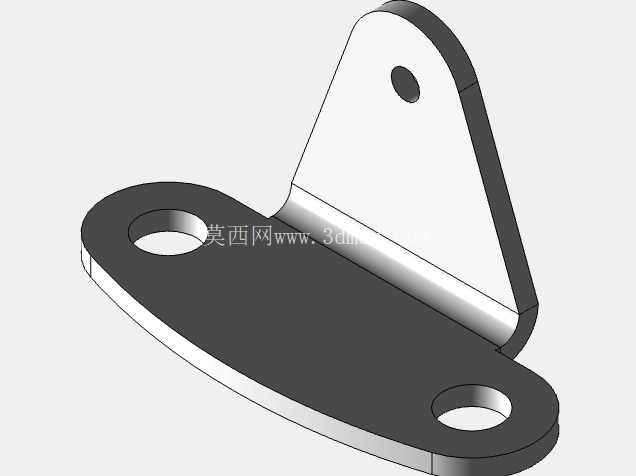

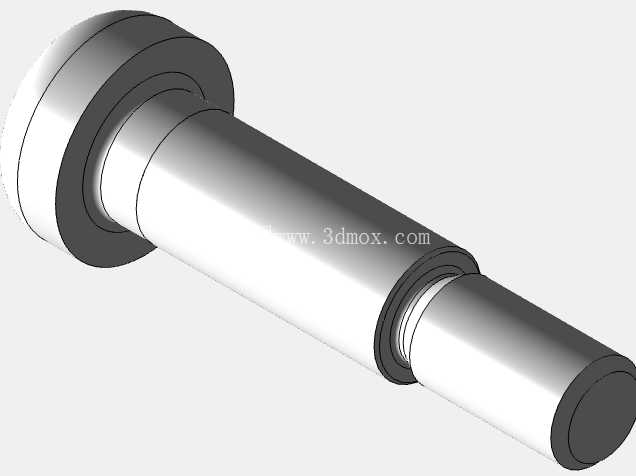

从功能特性上拆解，中间的圆形阻尼调节座是整个结构的核心，内部集成了阻尼摩擦片与角度限位结构，通过调整中心紧固件的预紧力，可以改变翻转阻尼的大小，适配不同重量的翻转件——如果是支撑小型检修门，预紧力调小就能实现任意角度悬停，如果是支撑模具上的厚重翻板，加大预紧力就能提供足够的锁止力矩，承受冲压过程的侧向载荷不会移位。两端的安装耳板做了沉头孔设计，安装时螺栓头可以完全沉入孔内，不会突出安装面干涉翻转动作，耳板与连杆的连接轴采用了铆接式销轴，配合自润滑衬套，长期往复翻转也不会出现松旷异响，比普通螺栓连接的结构耐用性高很多。

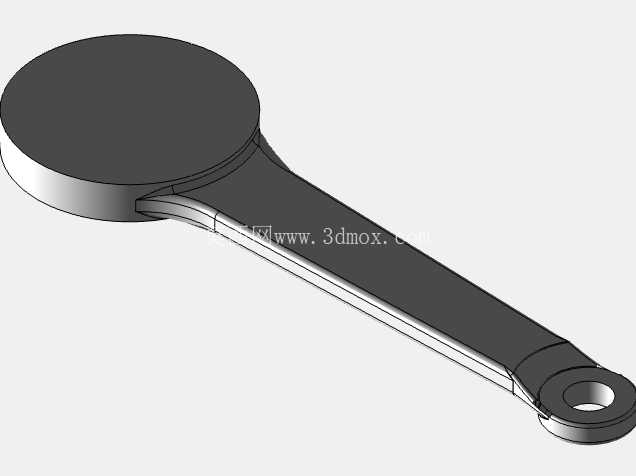

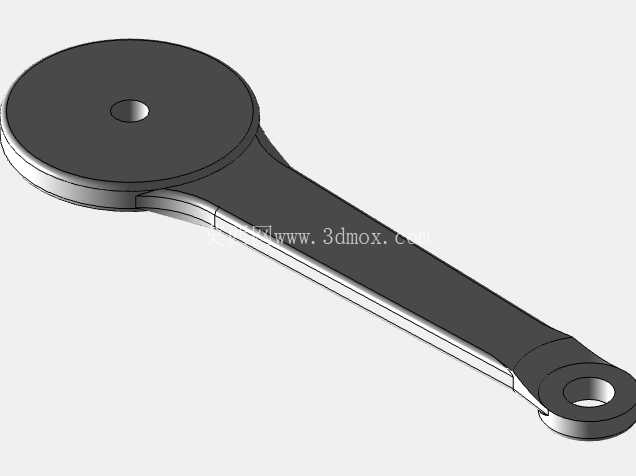

设计思路上，整个连杆采用了等强度的变截面设计，中间靠近阻尼座的位置截面更宽，往两端安装耳板方向逐渐收窄，既保证了连杆中部承受弯矩最大位置的结构强度，又尽可能减轻了整体重量，不会给翻转件带来额外的负重负担。两端的连接轴都预留了微小的轴向间隙，避免加工误差导致的翻转卡滞，同时轴端做了翻边铆接处理，不需要额外加装卡簧或者挡圈，减少了装配零件数量，也降低了长期使用过程中小零件脱落的风险。

关于安装边界，这类支撑件的安装需要注意两个核心尺寸：一是两端安装耳板的孔位中心距，在完全收拢状态下的中心距要匹配翻转件闭合时的安装点距离，完全展开时的中心距要对应翻转件最大开启角度的安装点间距，安装面的平面度要控制在0.1mm以内，避免耳板安装后出现扭曲，导致连杆翻转时受侧向力别劲；二是阻尼座的外径尺寸，要预留足够的避让空间，翻转过程中阻尼座不能和周边的结构件、管路、线路发生干涉，尤其是在模具内部使用时，要避开斜楔、导柱等运动部件的行程范围，防止合模时出现碰撞。

实际选型使用时，还要根据翻转件的重量和重心位置计算需要的支撑力矩，通常单个支撑的额定承载力矩要比实际需求大30%左右，预留足够的安全余量，避免长期满载使用导致阻尼片过早磨损，出现悬停失效的问题。如果翻转件宽度较大，建议对称安装两个支撑，保证翻转过程中受力均匀，不会出现单侧卡滞或者门板扭曲变形的情况。另外在安装时，要保证两个支撑的阻尼调节预紧力一致，否则会出现两边翻转不同步，长期使用会导致连杆变形。

从结构细节来看，连杆表面做了氧化处理，耐磨性能更好，在车间多油污、多粉尘的环境下使用也不容易出现锈蚀，阻尼座内部的摩擦片采用了耐磨复合材料，不需要定期加注润滑脂，维护成本很低，适合在免维护的工装设备上使用。两端的安装耳板可以根据实际安装需求调整角度，不需要额外做转接件，适配性很强，不管是平面安装还是带一定倾角的安装面，都能通过调整耳板的角度实现顺畅翻转。
