汽车车门弯管式金属把手结构设计

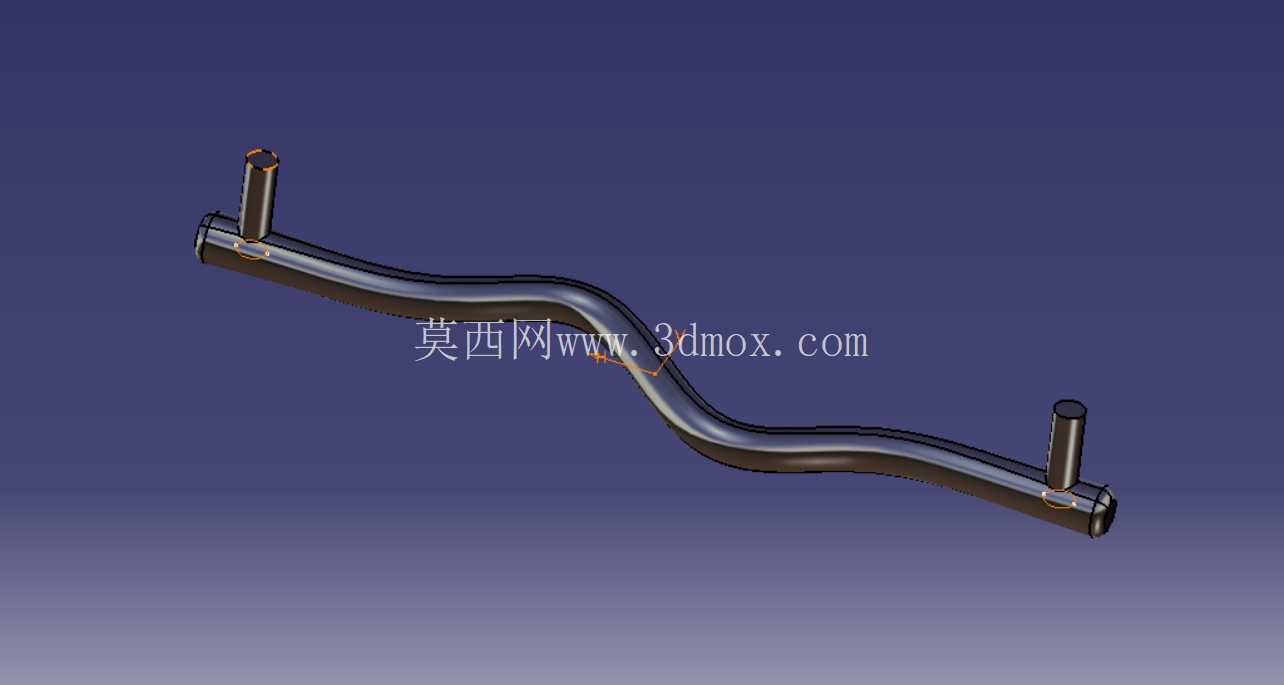

该弯管式金属把手主要应用于乘用车辆车门启闭操作场景，是连接驾乘人员操作力与车门锁止机构的核心受力构件，日常使用中需频繁承受拉拽、扭转等交变载荷，同时需匹配车门钣金的安装空间，兼顾操作握持的人机工程学要求与整车外观的协调性。从实际使用需求出发，该把手采用一体化弯管成型结构，主体为连续变曲率的弧形杆身，两端设置垂直于杆身走向的圆柱安装销轴，销轴直接与车门内饰板内侧的安装支座铰接，无需额外加装转接衬套即可实现转动配合，减少装配环节的零件数量，降低长期使用后的松动异响风险。杆身的曲率设计并非单纯追求外观流线，而是经过多轮人机校核：握持段的弧度刚好贴合成年人手掌自然弯曲的形态，拉拽时受力点均匀分布在掌心与指根区域，避免局部应力集中导致的操作不适感，同时杆身的走向避开了车门内饰板的凸起筋位，在车门开启最大角度时也不会与周边钣金、内饰件发生运动干涉。设计过程中优先考虑冲压折弯工艺的可实现性，主体杆身采用等径金属圆管作为坯料，通过多工位级进冲压完成折弯成型，两端的销轴采用与杆身同材质的圆钢焊接固定，焊接位置设置在杆身端部的内侧隐蔽区域，焊后经过打磨抛光处理，既保证连接强度满足十万次以上启闭循环的疲劳要求，又不会在外观面留下焊接痕迹。安装边界方面，两端销轴的中心距严格匹配车门内板的预装孔位公差，销轴直径与安装孔的配合间隙控制在0.1mm至0.2mm之间，既保证转动时的顺滑度，又避免间隙过大导致的把手晃动；杆身距离车门内饰板外表面的预留间隙为8mm，保证冬季佩戴薄手套操作时也不会出现卡滞，同时杆身的外表面做哑光镀铬处理，耐汗液腐蚀且不易残留指纹，适配不同内饰风格的车型配置。从受力特性来看，该把手的危险截面位于杆身中部曲率最大的折弯位置，建模时已通过有限元仿真对该区域做壁厚补偿，相比直管段局部增厚0.5mm，在1500N的垂直拉拽载荷下，最大应力值低于材料屈服强度的60%，满足整车厂对车门附件的强度验证标准。两端销轴的根部做了小圆角过渡处理，避免应力集中导致的销轴断裂，销轴末端设置卡簧槽，装配时通过轴用卡簧完成轴向限位，无需额外打胶或螺栓固定，提升装配线的作业效率。不同于常见的分体式塑料把手，该金属弯管把手的结构完全适配冲压模具的量产工艺，成型过程中材料的延展率控制在合理区间，折弯处不会出现起皱、开裂等成型缺陷，量产时的尺寸一致性可控制在0.3mm以内，无需大量后续校形工序即可满足装配要求。在运动轨迹校核阶段，已模拟把手从锁止状态到最大开启角度的全行程转动，杆身所有点位与车门玻璃升降机构、门锁拉线的安全距离均大于5mm，不会在玻璃升降或车门振动时发生磕碰异响，同时把手的操作力矩设置在1.2N·m至2N·m之间，既不会因为过轻导致误操作开启，也不会因为过重增加驾乘人员的操作负担。
