汽车冲压模具用带锥齿传动花键轴结构

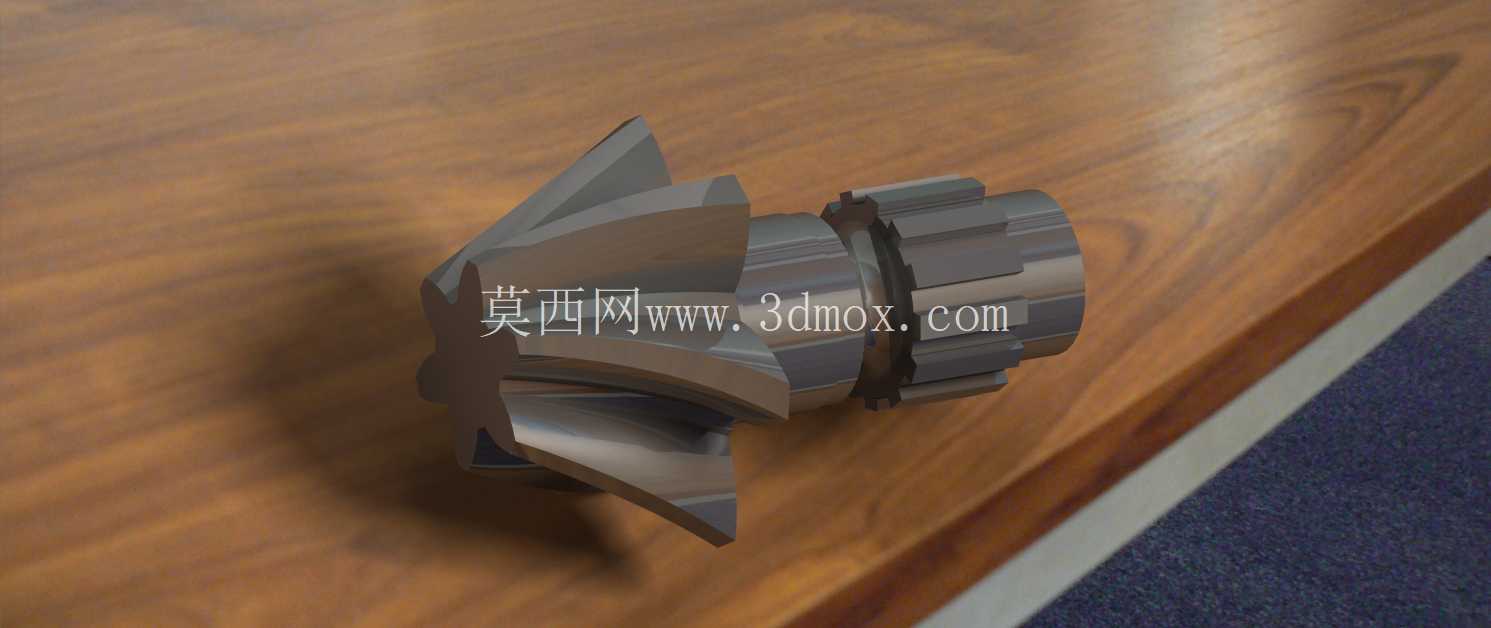

这款带齿轮的轴类零件，是汽车冲压模具送料传动单元里的核心传动构件，日常在多工位级进模的间歇送料机构中承担扭矩传递与转角同步的作用，区别于普通光轴或者单一齿轮轴，它把锥齿轮传动段、定位轴颈、外花键连接段做了一体化集成设计，能在模具紧凑的安装空间里同时完成两个垂直方向的动力换向、扭矩输出以及和送料辊轮的周向固定，减少了传统分体式装配带来的同轴度误差累积，也降低了模具内部传动链的零件数量，给模具日常维护换件减少了拆装工作量。

从实际工况适配角度来看，冲压模具的传动轴需要承受周期性的冲击载荷，每次冲头下行完成冲压动作的瞬间，送料机构需要完成精准的间歇停驻，这就要求轴上的锥齿轮齿部有足够的接触强度，同时轴身的抗扭截面系数要匹配送料辊拖动带料的最大负载。设计时锥齿轮段采用了螺旋锥齿的齿形走向，相比直齿锥齿轮，啮合重合度更高，传动过程中齿面接触是渐进式的，能有效降低高速间歇送料时的传动冲击，避免送料位置出现偏差导致冲压件报废。齿根位置做了R0.8的圆角过渡，没有尖锐的应力集中棱边，能承受每分钟上百次的冲压循环带来的交变载荷，减少长期运行下的齿根疲劳断裂风险。

轴身的各段轴颈尺寸是按照冲压模具模座上的标准安装孔位做的匹配设计，靠近锥齿轮段的定位轴颈公差取m6级，和模座上的滚针轴承内圈过盈配合，保证轴转动时的径向跳动量控制在0.02mm以内，避免锥齿轮啮合时间隙不均出现打齿问题。中间的退刀槽宽度严格匹配轴承内圈的安装定位尺寸，装配时轴承可以精准抵靠到轴肩位置，不需要额外加调整垫片就能保证锥齿轮的啮合间隙在0.1-0.15mm的合理区间，既不会因为间隙过大出现传动回差，也不会因为间隙过小导致齿面异常磨损。轴末端的外花键采用了渐开线花键齿形，相比矩形花键，它的齿根强度更高，对中性更好，和送料辊轮的花键套配合时，能传递更大的扭矩，同时拆装的时候不需要做精准的角度对位，现场换模调整时能快速完成装拆。

从安装边界来看，整根轴的轴向总长度控制在模座两块安装板之间的空间范围内，锥齿轮段的最大外径不会和模座内部的其他导柱、冲头固定座产生运动干涉，装配时只需要从模座外侧将轴穿入轴承孔，到位后在轴端加装孔用挡圈就能完成轴向固定，不需要额外设计复杂的锁紧结构。轴上所有和密封件接触的轴段表面粗糙度都控制在Ra0.8，能避免长期转动时磨损密封圈，防止模具润滑腔里的润滑油泄漏到冲压带料表面，影响后续的冲压成型或者焊接工序。

实际应用中，这类集成式齿轮轴常配套在0.8-2.5mm厚汽车结构钢件的级进冲压模具上，比如汽车座椅支架、车身加强板的冲压生产线送料机构，它的传动精度直接决定了带料每次送进的步距精度，步距误差能控制在±0.03mm以内，完全满足汽车冲压件的尺寸公差要求。设计时没有做多余的减重结构，因为模具内部的传动轴不需要像车载零部件那样严格控制重量，反而适当的轴身刚度能减少冲击载荷下的轴身扭转变形，保证长期运行的传动稳定性。锥齿轮的啮合面在建模时就做了齿向修形，考虑到轴承受载后的微小变形，修形量按照额定负载下的轴挠度做了匹配，避免轮齿边缘出现偏载接触，延长齿轮副的使用寿命。花键段的齿侧配合取了间隙配合，即使长期运行出现轻微磨损，也不会出现卡滞问题，方便日常维护时快速拆卸更换磨损的辊轮部件。
