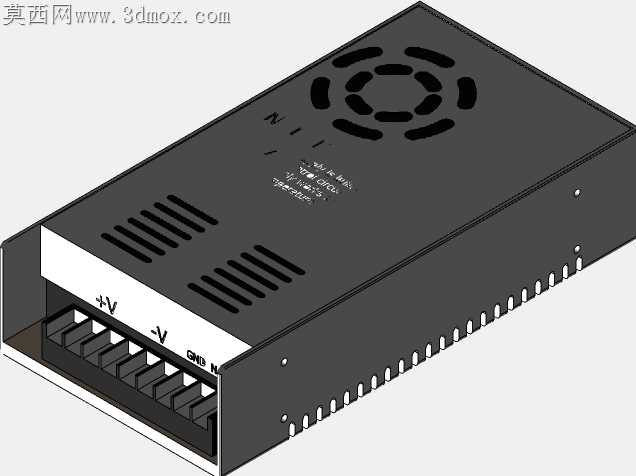

48V10A数控伺服供电开关电源结构设计

车间现场使用的同功率开关电源常出现外壳散热孔积灰堵孔、接线端子受力松脱、侧边齿状散热边铆接错位的问题，这款电源的结构设计从加工适配的角度做了针对性的细节调整，完全规避了量产组装时的常见公差隐患。顶部散热风扇的开孔没有采用常规正圆形阵列排布，而是把外圈通风槽做成带3度拔模斜度的长椭圆孔，冲压加工时不会出现孔边毛刺卡料的情况，每道通风槽的边缘预留了0.2mm的压平余量，钣金折弯后不会因为应力集中出现孔边裂纹，风扇安装位的四个固定孔做了下沉0.3mm的沉台设计，螺丝锁付后不会突出外壳表面，叠放运输时不会刮蹭相邻电源的漆面。前端接线区域的端子槽做了1.2mm的内凹挡边，现场接线时即使螺丝刀滑脱，也不会直接刮花外壳正面的丝印标识，每个接线位的卡槽宽度公差控制在±0.05mm，适配市面上常规的6.3mm插片端子，插装后不会出现松旷接触不良的问题，端子旁的极性标识做了阴刻填漆处理，长期在多油污的车间环境下使用也不会出现标识磨损失效的情况。外壳侧边的连续散热齿没有采用一体冲压成型的方案，而是把每片齿的折弯R角统一设为0.8mm，折弯加工时不会因为R角过小出现板材撕裂，齿与齿之间的间距预留了0.15mm的组装余量，上下壳扣合时不会出现齿位卡滞，不需要人工二次掰齿调整，能大幅提升组装线的作业效率。外壳内部的PCB安装柱做了带导向锥度的定位凸台，电路板装入时不需要反复对位调整，凸台高度比常规设计高0.5mm，电路板底部和外壳底板之间留出足够的走线空间，不会出现导线被挤压破皮短路的隐患。外壳表面采用磨砂喷塑处理，相比亮面外壳更耐车间内的划痕磕碰，顶部的散热槽排布避开了内部功率器件的正上方，防止金属碎屑从通风槽掉落直接搭在器件引脚间造成短路，每一处结构细节都对应了实际加工、组装、使用环节的真实痛点，没有多余的装饰性设计，完全围绕量产落地的可行性做优化调整。
