高精度旋转气动传动执行组件结构设计

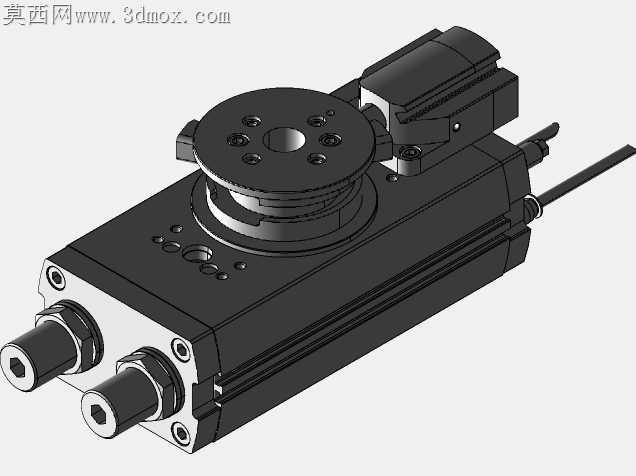

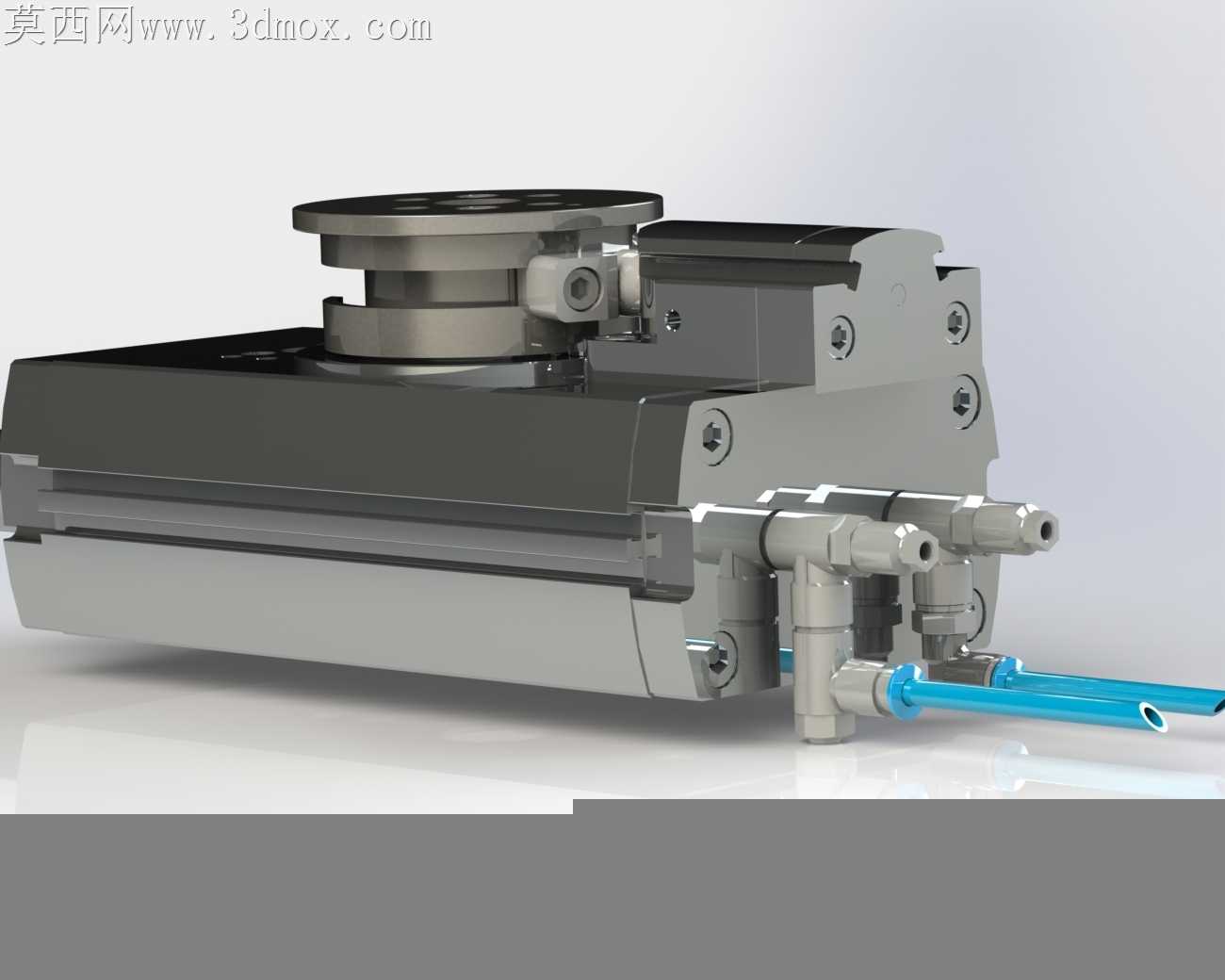

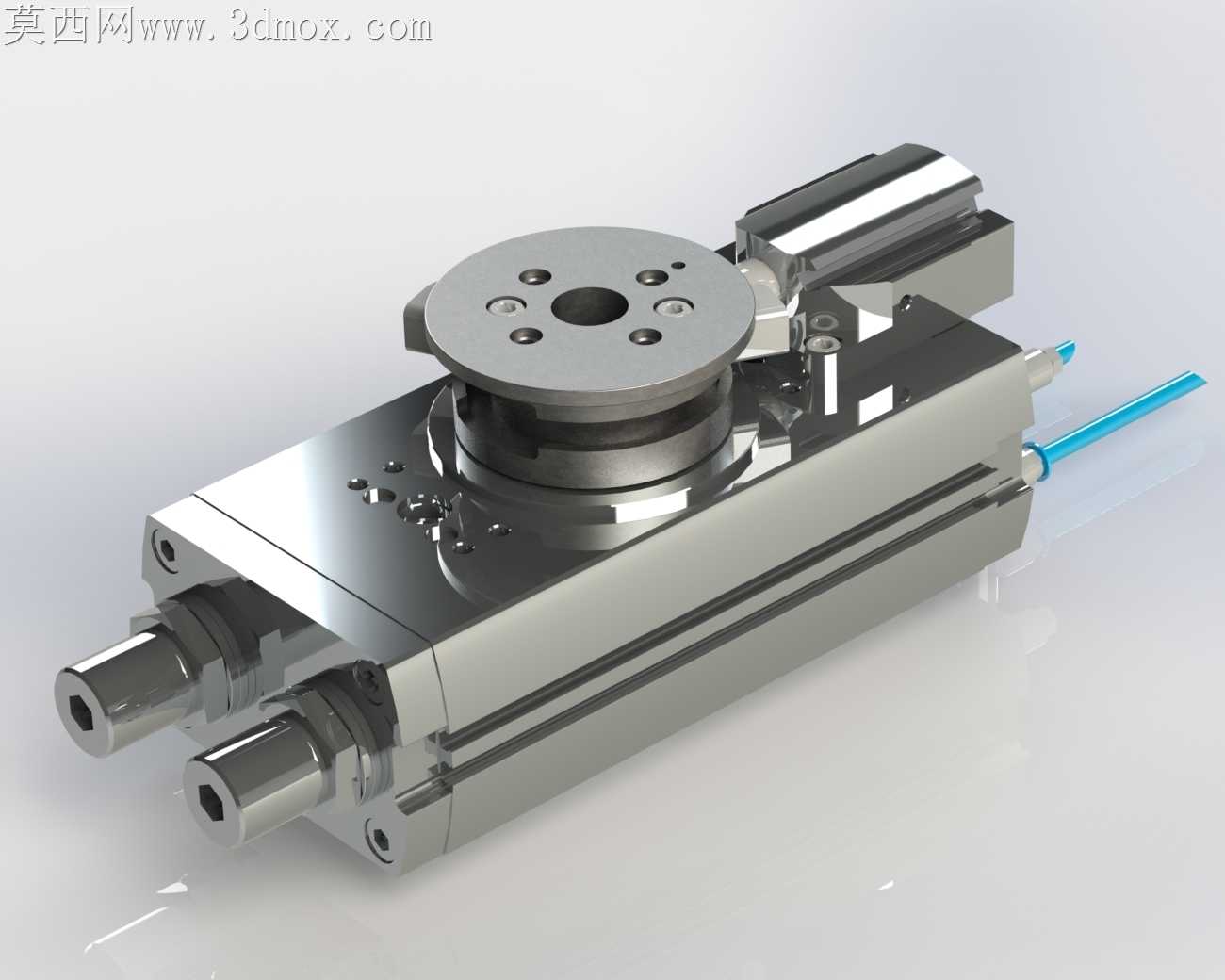

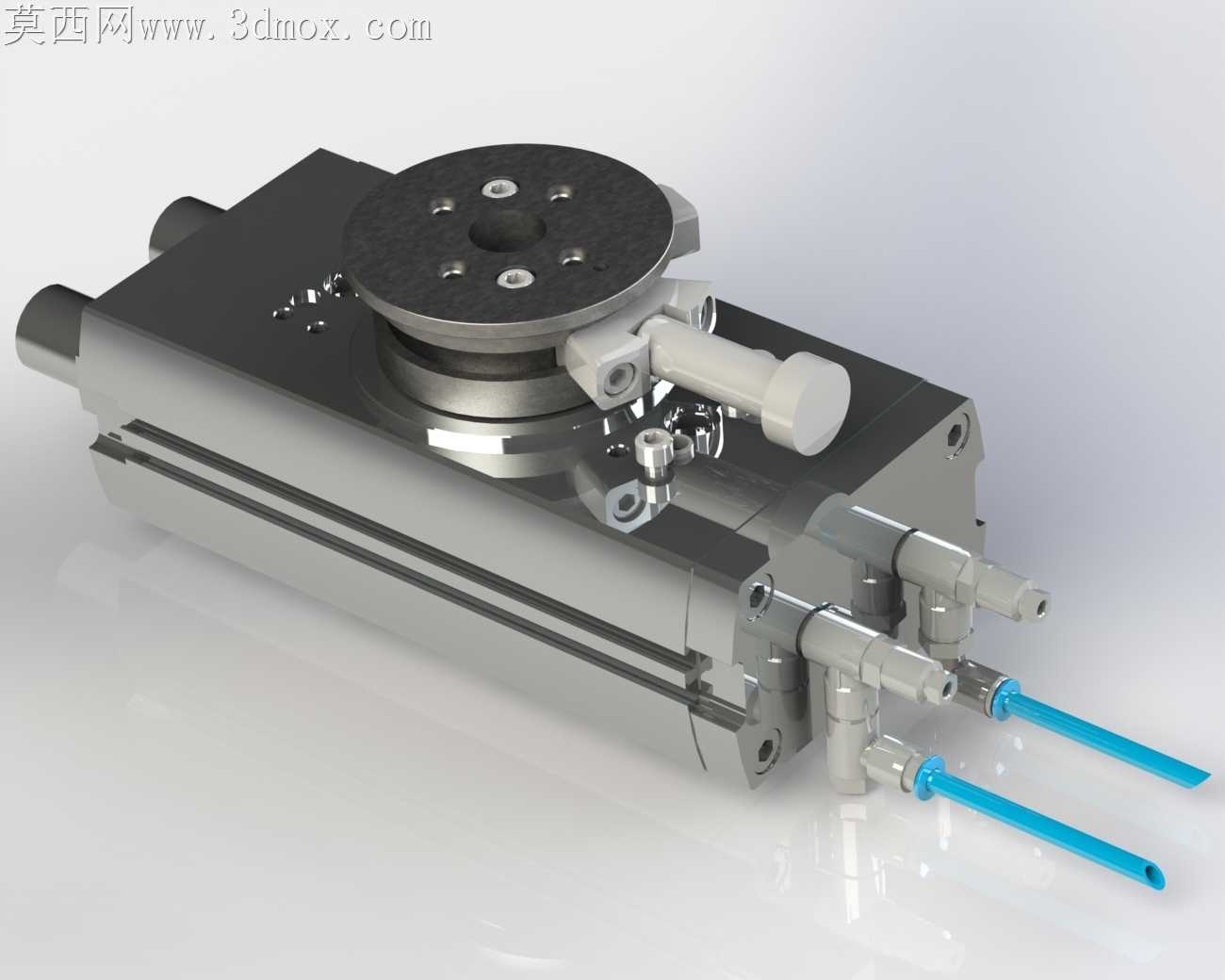

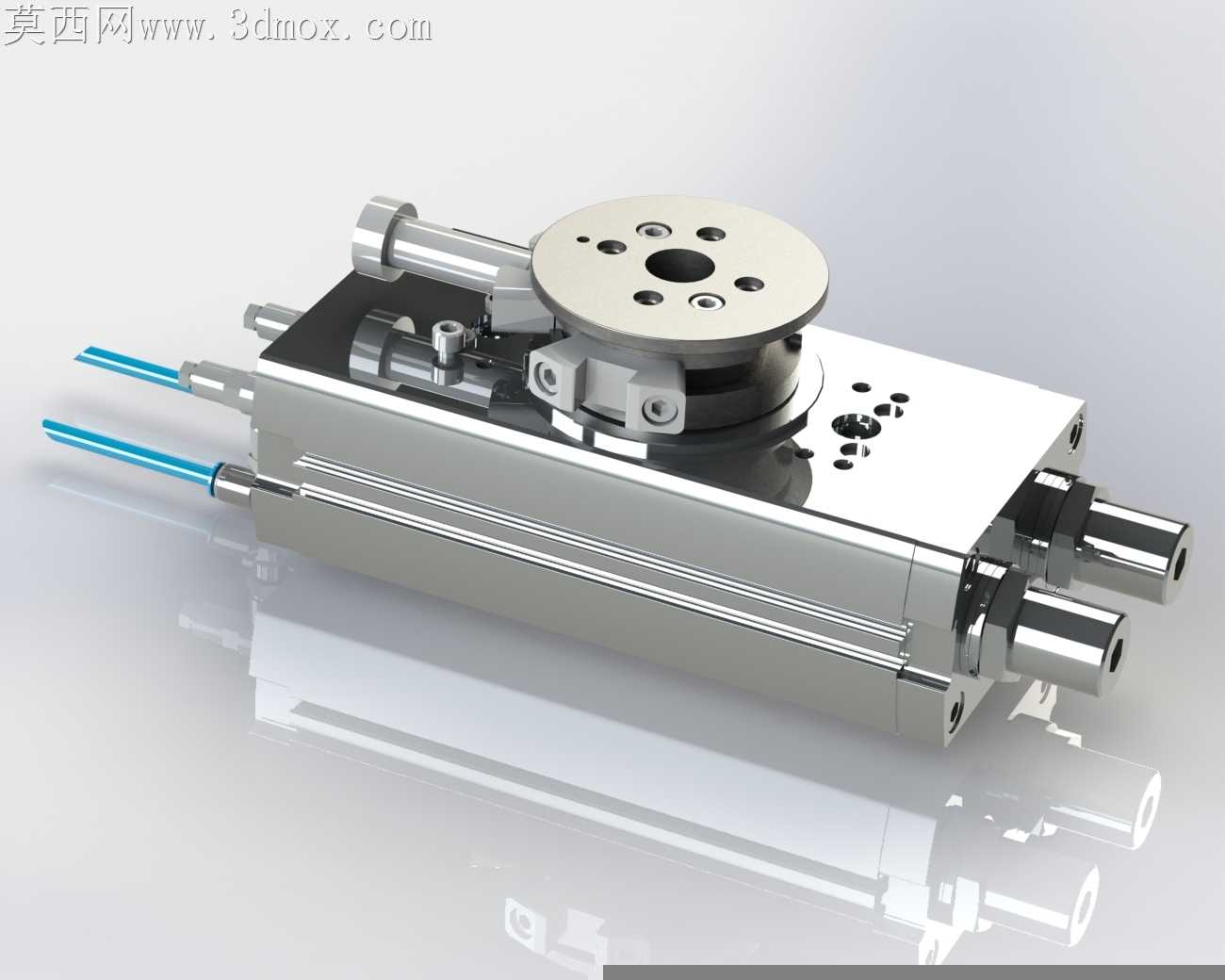

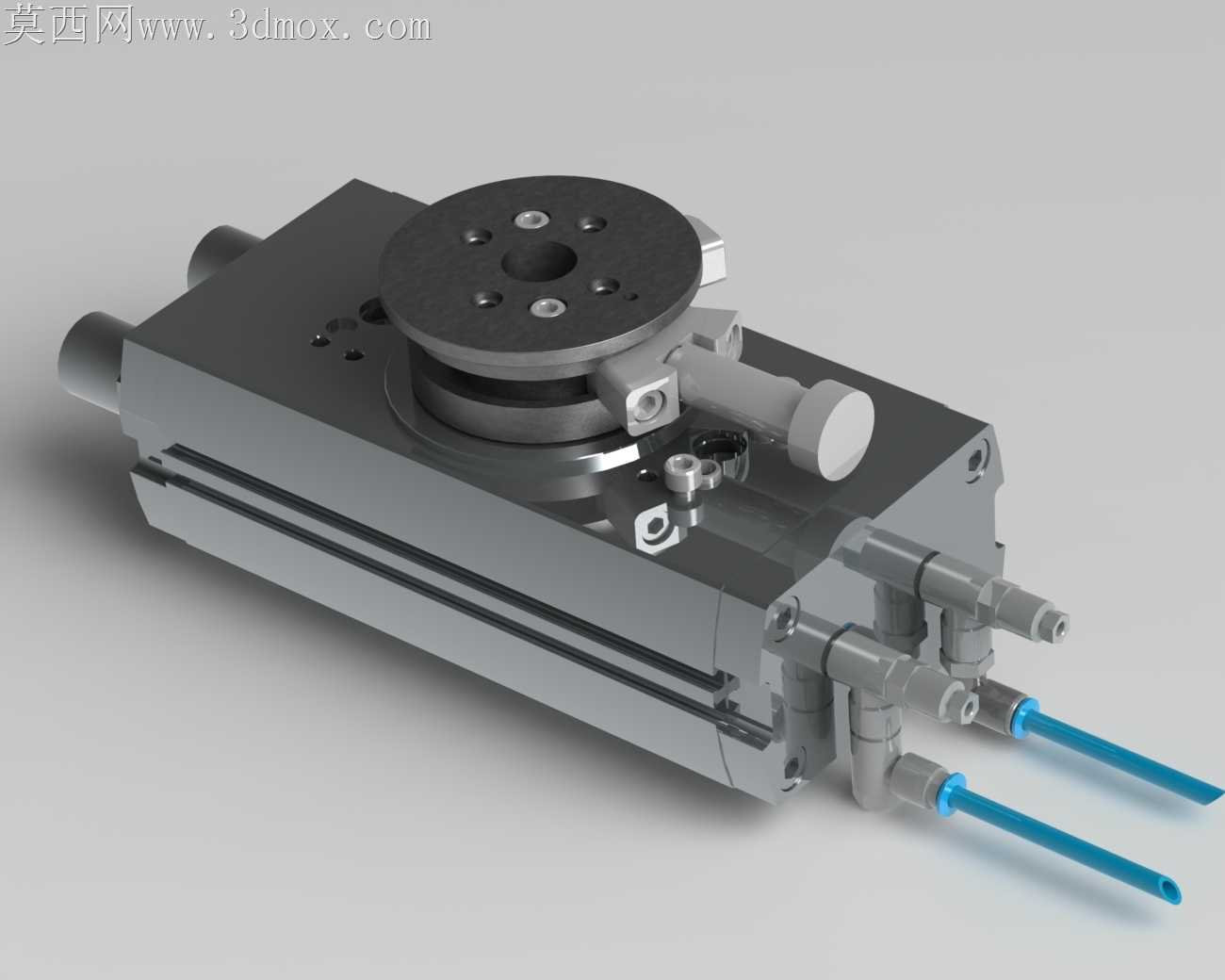

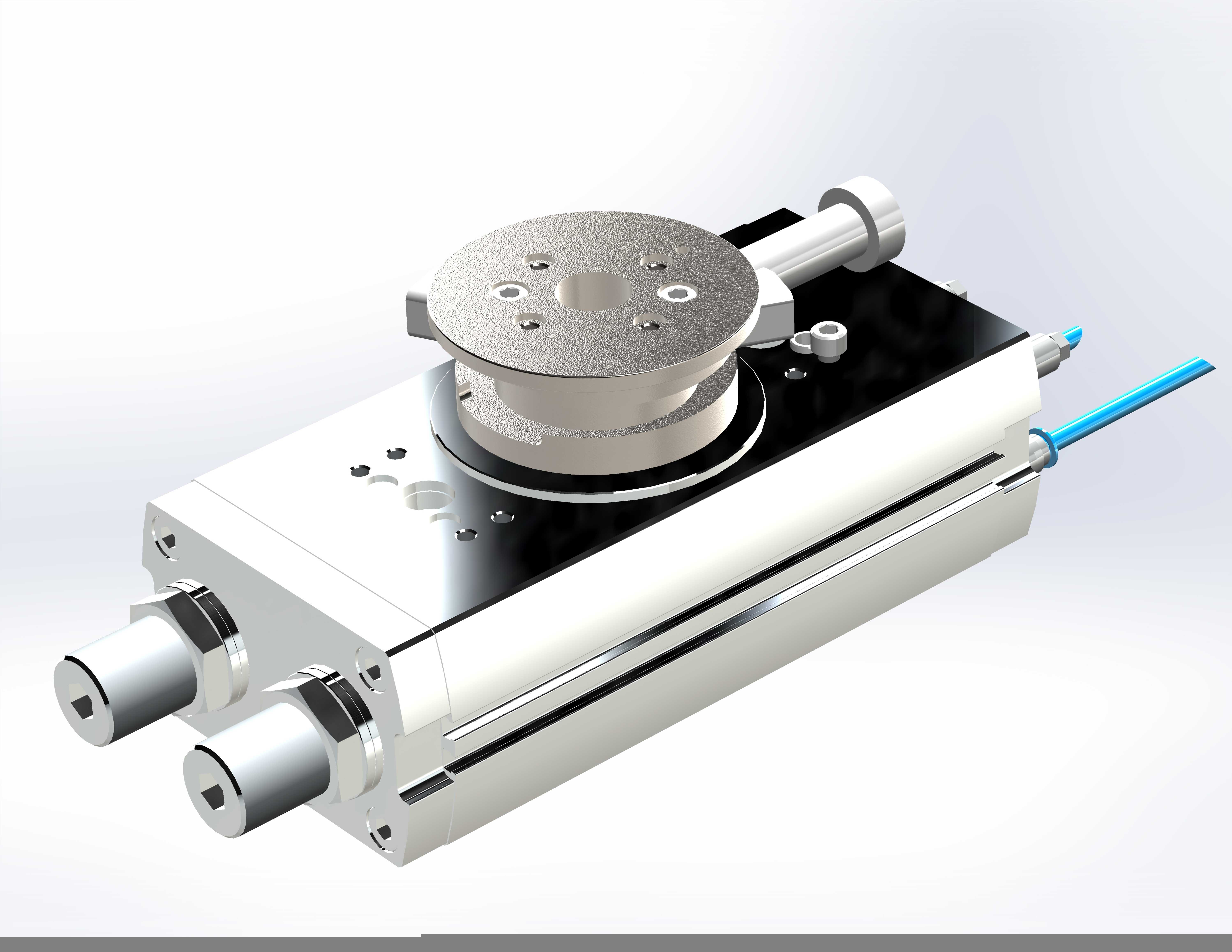

车间里常规旋转气缸用久了常出现转盘窜动、气路接头剐蹭工装的问题，根源在于回转支承与缸体的配合公差没留够工况余量，这款旋转气动传动组件在结构上做了针对性的适配调整。转盘端面的安装孔做了沉台避让，锁付螺丝后不会突出盘面，避免装夹治具时出现干涉，转盘与回转轴的连接采用锥面定位加侧面顶丝锁止，相比平键连接能消除回程间隙，频繁正反转时不会出现定位偏移。缸体侧面的气路接口做了斜向引出设计，气管接好后顺着缸体侧面排布，不会在转盘回转时被拉扯剐蹭，接口处内置了密封圈卡槽，装配时O型圈不会被气嘴切边，长期带压工作也不会出现漏气泄压的问题。缸体与端盖的连接采用内六角螺丝沉头安装，螺丝头部完全没入缸体表面，设备排布时可以紧密贴邻安装，不用额外预留扳手操作空间。转盘下方的缓冲调节螺钉做了细牙螺纹设计，调节回转终点缓冲力度时能精准控制进给量，不会因为螺距过大出现缓冲过强撞缸或者缓冲不足冲击过大的问题，螺钉头部带滚花，不用工具也能手动微调，调试现场操作更顺手。缸体表面的安装槽做了通槽设计，不管是从端部滑入螺母还是侧面直接锁付都能适配，不用为了适配不同安装方向单独改孔位。回转轴与缸体之间的密封采用双道防尘圈加斯特封的组合，车间里有切削液、金属粉尘的工况下，杂质不会进入缸体内部磨损密封件，使用寿命比单密封结构高出不少。两侧的可调缓冲器做了嵌入式安装，缓冲器头部不会突出缸体端面，意外碰撞时不会磕坏缓冲杆，缓冲行程也做了冗余设计，转盘在180到250度回转区间内都能平稳减速到位，不会出现硬冲击损伤治具上的工件。
