人体工学握持式家用清洁液储液瓶结构设计

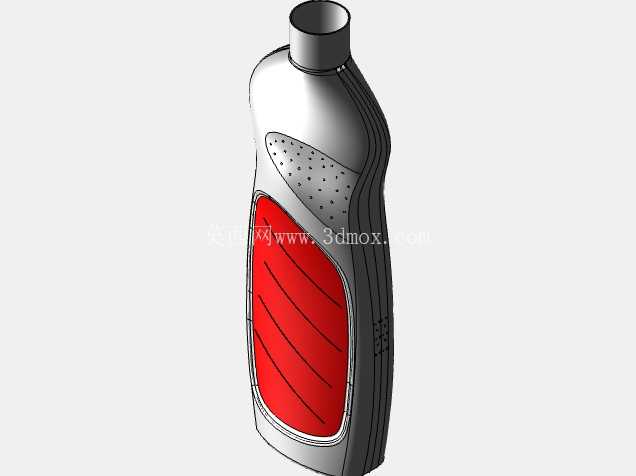

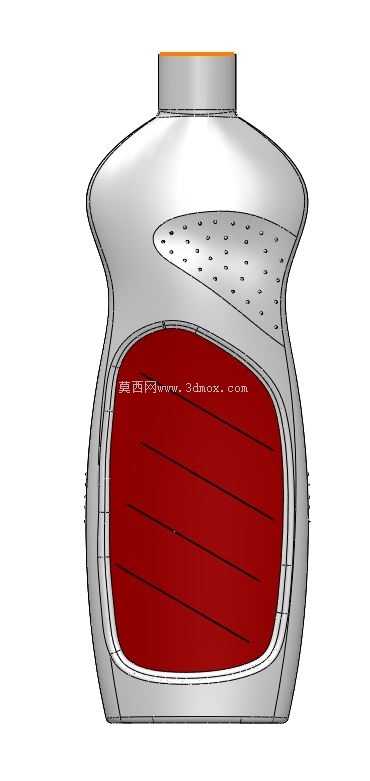

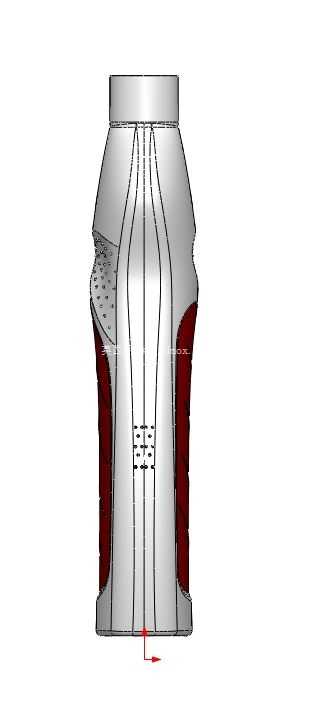

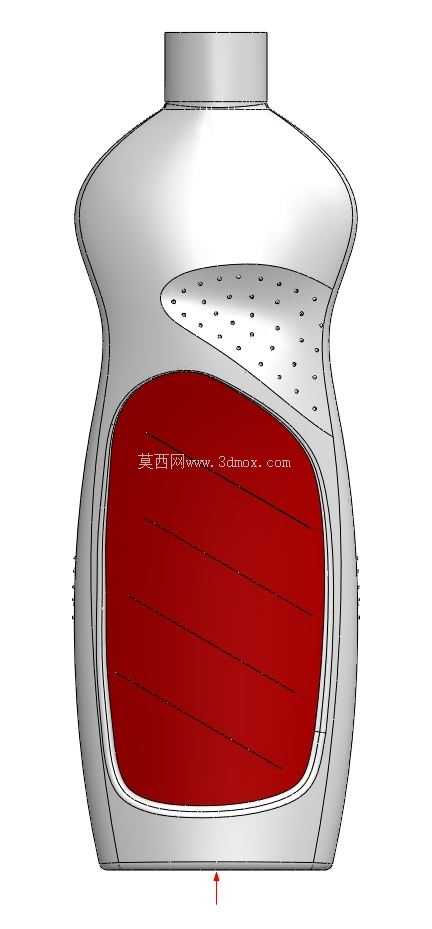

日常家居清洁场景中，液体清洁制剂的储放容器长期存在握持打滑、液位观察不便、摆放稳定性不足的问题，这款储液瓶的结构设计正是针对这类实际使用痛点展开，可适配洗碗液、洗发水、家用多功能清洁剂等多种低粘度液体的盛装需求，覆盖厨卫洗护多个日常使用场景。从结构设计逻辑来看，瓶身整体采用非对称曲面构型，区别于传统直筒或方正瓶型，两侧内收的弧面完全贴合人手握持时的掌指弯曲形态，当瓶内盛装液体重量达到满载状态时，握持受力点可均匀分布在掌心与指腹区域，减少单指受力过大导致的握持疲劳，湿手操作时也能通过曲面贴合度提升防滑性能，避免瓶身滑脱摔落。瓶身上部设置的带微凸纹理区域，并非单纯的装饰结构，该区域的微凸点阵一方面可增加手指接触时的摩擦力，在拧开瓶盖或单手握持倾倒时提供额外的受力阻尼，另一方面该区域做了壁厚加厚处理，可提升瓶身上部的结构刚度，避免瓶盖旋紧过程中瓶口区域受力产生形变，保证螺纹配合的密封性，防止液体渗漏。瓶身正面设置的透明视窗区域，采用内嵌式结构设计，视窗边缘做了圆弧过渡处理，避免应力集中导致的视窗开裂问题，透明区域可直接观察瓶内剩余液体液位，无需倾斜瓶身或打开瓶盖确认，日常使用时可提前预判液体余量，安排补充采购。视窗区域的红色标识层并非印刷涂层，而是与瓶身主体做了双色注塑适配的结构预留，标识层可根据不同盛装液体的品类更换配色，比如洗碗液适配黄色、洗发水适配对应品牌色，无需额外粘贴标签，减少生产环节的贴标工序，同时避免标签遇水起翘脱落的问题。从尺寸边界来看，瓶身整体高度控制在180mm左右，最大宽度为110mm，厚度方向为65mm，可适配常规卫浴置物架、厨房水槽边置物台的摆放空间，底部做了3mm宽度的平底支撑边，支撑边平面度控制在0.2mm以内，摆放时接触面积充足，即使台面有少量积水也不会出现滑移倾倒的问题。瓶口采用标准28mm口径的通用螺纹设计，可适配市面主流的按压泵头、翻盖瓶盖，无需单独开模制作专属瓶盖，降低生产配套成本，瓶口与瓶身的过渡区域做了圆弧加厚处理，可承受旋盖时的1.2N·m扭矩不产生开裂。瓶身壁厚整体控制在1.8mm，纹理区域与视窗区域的壁厚差不超过0.3mm，可适配常规注塑吹塑成型工艺，成型过程中不会出现壁厚不均导致的缩痕、飞边问题，脱模斜度控制在1.5°，可顺利完成脱模工序，减少生产过程中的不良率。从实际使用场景的适配性来看，该瓶型的曲面构型在装满500ml液体时，重心落在瓶身下部三分之一处，握持倾倒时手腕无需过度弯曲即可控制出液量，长时间使用也不会产生腕部酸胀感，上部的纹理区域在单手按压泵头时，手掌可贴合纹理区域固定瓶身，无需另一只手辅助扶瓶，单手即可完成取液操作，适配厨房洗碗、浴室洗发等需要单手操作的场景。结构设计过程中还考虑了运输堆叠的需求，瓶身上部的肩部做了可堆叠适配的凹槽结构，上层瓶底可嵌入下层瓶肩的凹槽内，仓储运输过程中堆叠层数可达6层，不会出现滑移塌垛的问题，降低运输过程中的货损率。视窗区域的内嵌结构还可避免运输过程中视窗被外物刮花，保证产品到消费者手中时的外观完整性。
