多工位级进钣金冲压成型模具结构

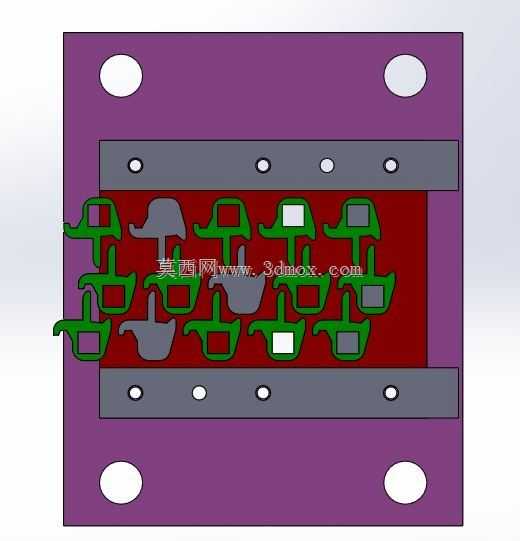

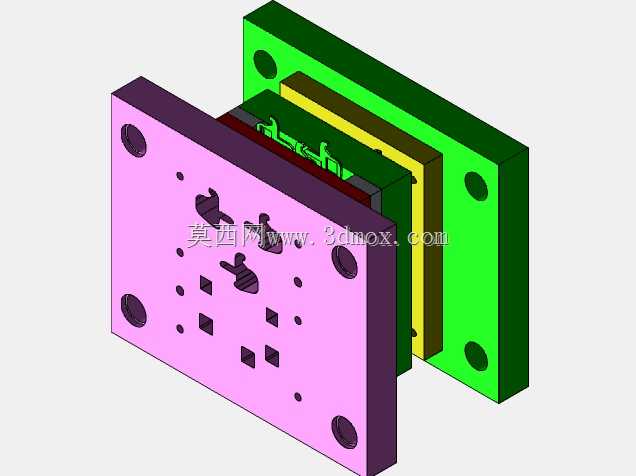

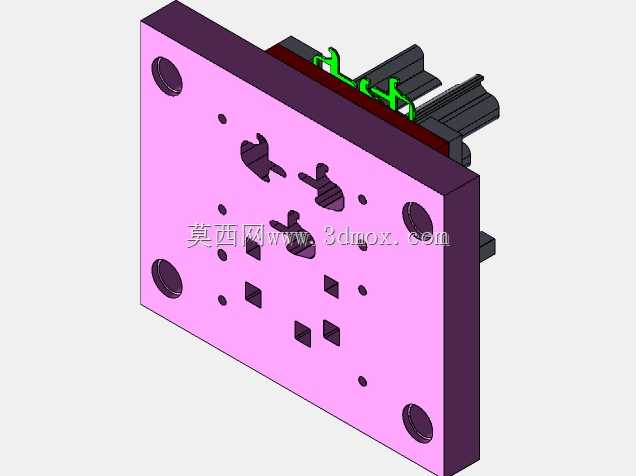

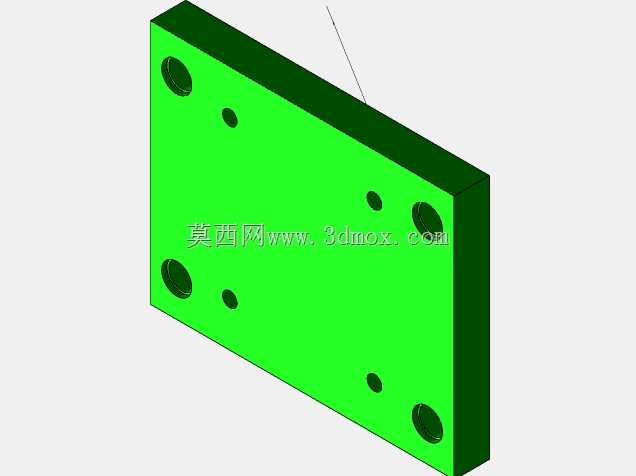

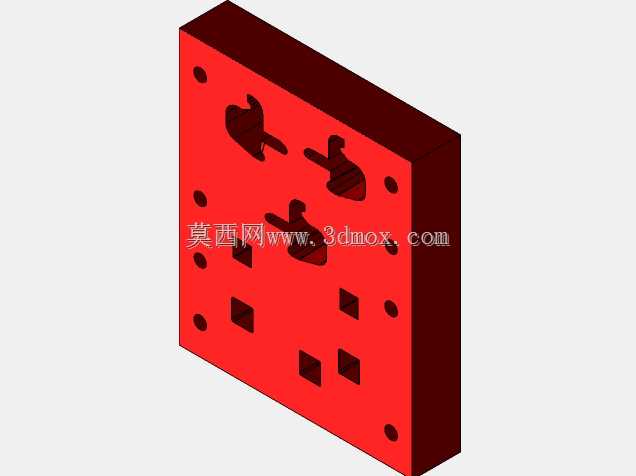

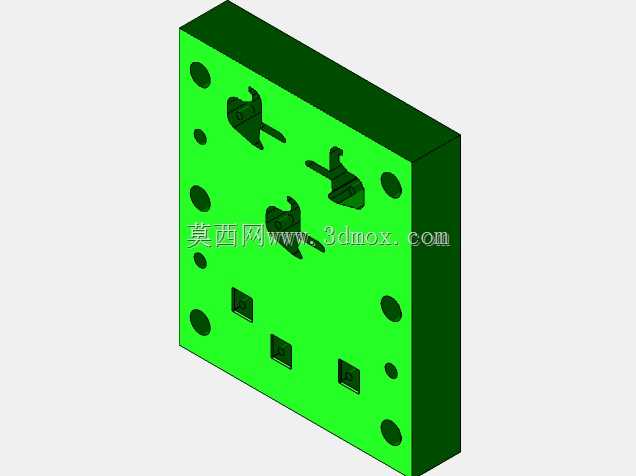

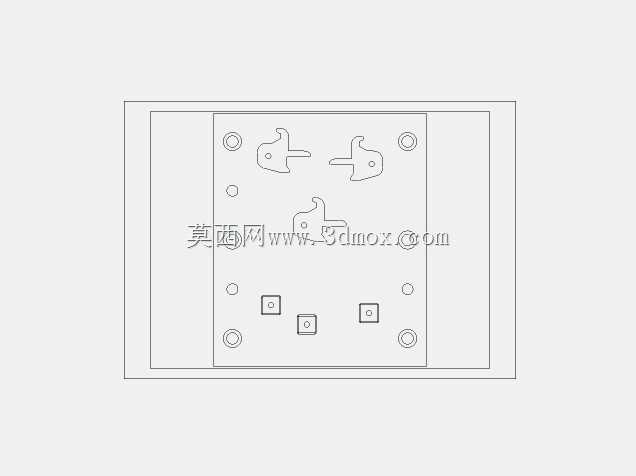

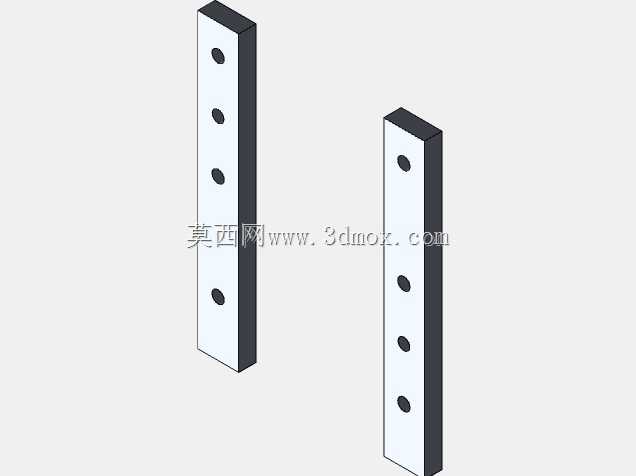

　　从结构排布来看，模具沿料带送进方向依次设置了导正孔冲裁、外形预切、多次折弯成型、局部精整、成品分离共六个工位，每个工位之间的步距误差控制在0.02mm以内，料带依靠两侧的导料板完成导向，配合每个工位设置的导正销插入预冲的工艺孔，能完全抵消高速送进过程中料带的偏移误差，避免成型件出现尺寸超差的问题。成型工位的凸凹模采用镶拼式结构，易磨损的刃口部分单独采用硬质合金材料加工，通过螺钉和销钉固定在模座本体上，生产过程中如果出现刃口崩损或者磨损超差，不需要拆卸整套模具，只需要更换对应位置的镶件即可快速恢复生产，能有效降低设备停机维护的时间成本。这套多工位级进冲压结构，主要面向通讯类小型五金结构件的批量冲压生产场景，适配常规开式单点压力机的安装接口，可直接装夹在公称力45吨到80吨区间的通用冲压设备上使用，无需额外定制设备连接法兰。整套模具采用正装式结构布局，下模座预留的安装孔位完全匹配标准T型槽工作台的装夹间距，上模柄直径适配常规压力机的滑块模柄孔尺寸，安装时无需额外加工转接板，能大幅缩短产线换模的调试周期。

　　模具的卸料板采用弹性卸料结构，内置的矩形弹簧均匀分布在各个成型工位周边，卸料力的大小可以通过调整弹簧的预压量进行匹配，针对不同厚度的钣金料带，既能保证冲压完成后料带平稳脱离凸模，又不会因为卸料力过大导致料带出现压痕或者变形。上下模之间设置了四个独立的导柱导套组件，导柱采用SUJ2轴承钢淬火处理，表面硬度达到HRC62以上，配合铜合金基的自润滑导套，连续高速冲压过程中不会出现导柱拉伤或者卡滞的问题，能长期保证上下模的对中精度。

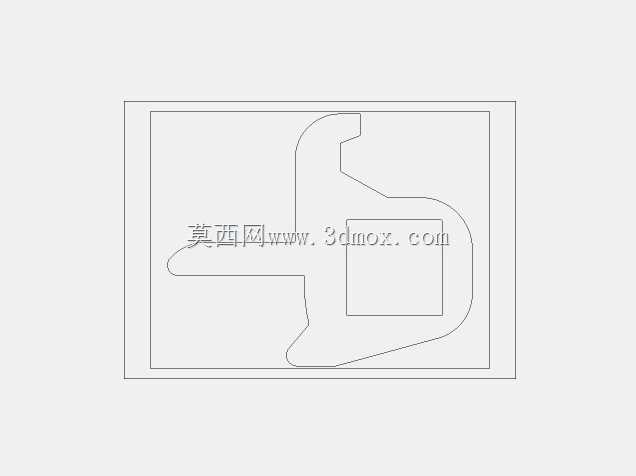

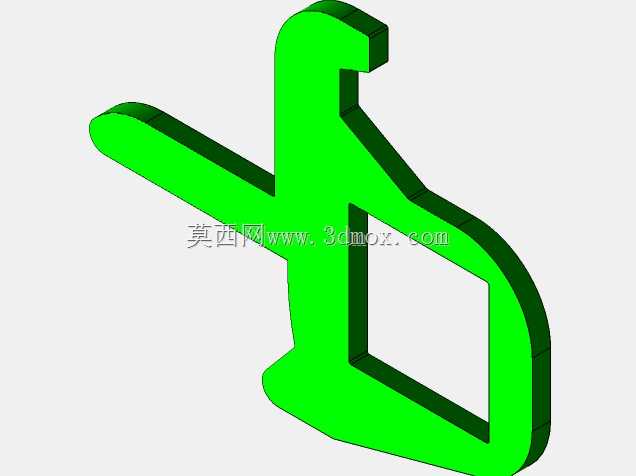

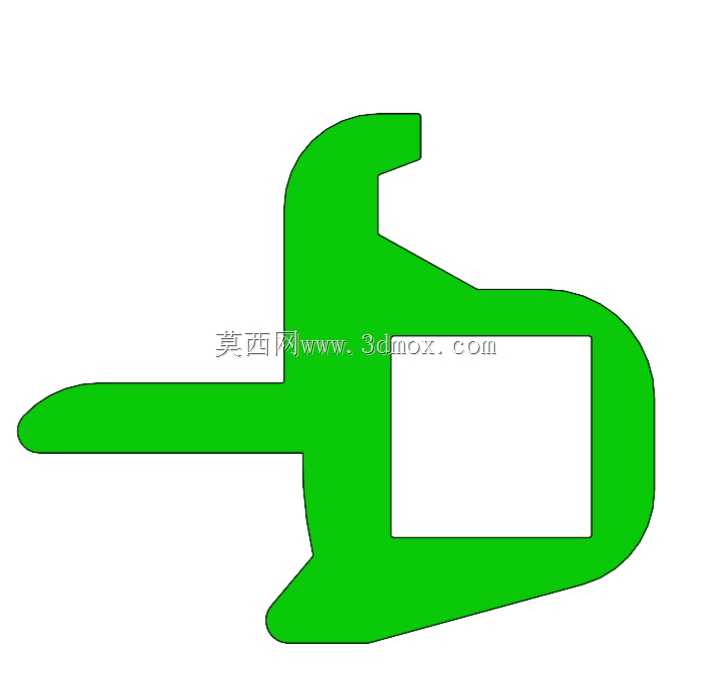

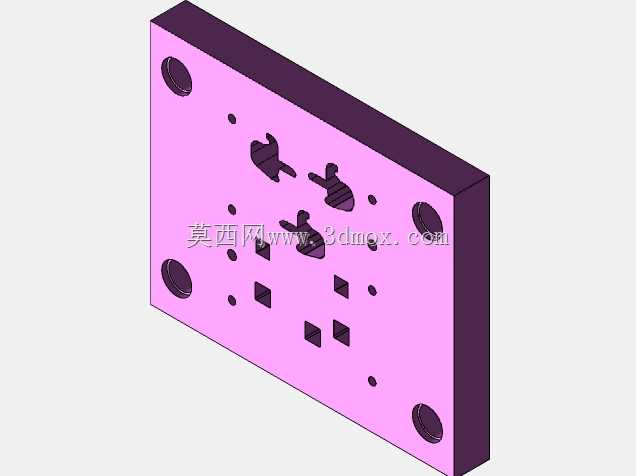

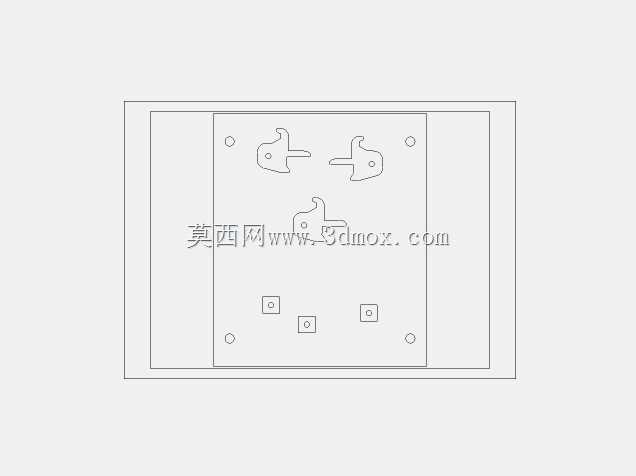

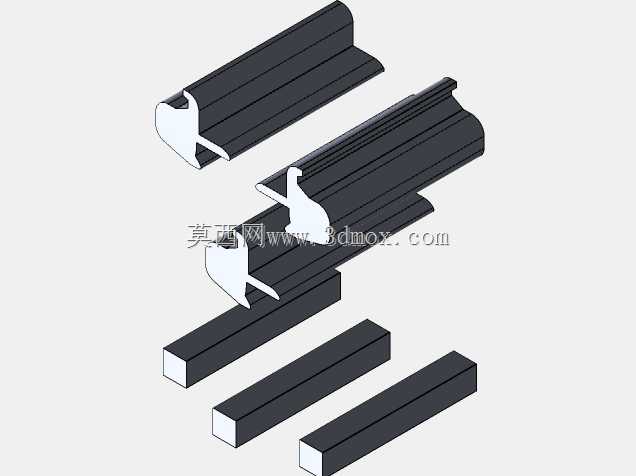

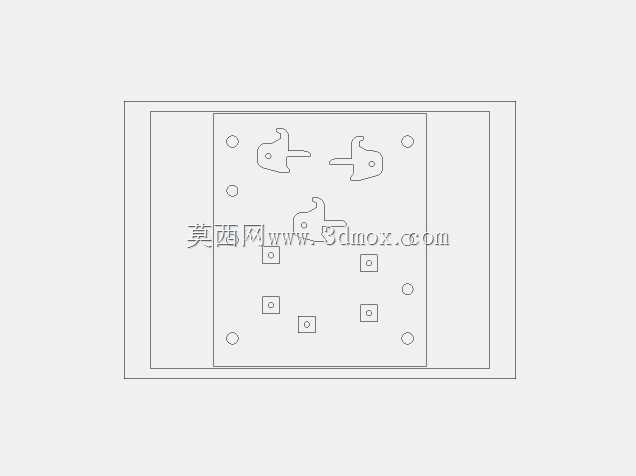

　　从成型零件的结构来看，这套模具加工的是带多组折弯卡扣的小型通讯设备内部钣金件，零件上的三个卡扣成型角度公差要求控制在±0.5°以内，对应成型工位的凸模设置了1.5°的回弹补偿角，针对常用的0.8mm厚度SPCC冷轧钢板，成型后不需要额外的整形工序就能直接满足尺寸要求。模具的下模座在每个冲裁工位的下方都设置了贯通的落料孔，冲裁产生的废料可以直接通过落料孔掉入压力机下方的废料槽，不需要额外设置废料吹扫装置，能避免废料堆积在型腔内导致的模具刃口崩损。

　　料带的送进步距依靠模具自带的侧刃粗定位，配合每个工位的导正销精定位，适配滚轮送料机或者夹式送料机的送料逻辑，最高可以支持每分钟120次的连续冲压节拍，单班产能可以达到五万件以上，完全满足消费电子、通讯设备类五金零件的大批量生产需求。安装边界方面，整套模具的闭合高度控制在220mm，最大开模行程100mm，模座外形尺寸适配常规压力机的工作台面尺寸，不需要对现有设备进行任何改造就能直接投入使用。模具的限位柱设置在上下模座的四个角位置，合模时限位柱的贴合间隙控制在0.1mm，能避免调试过程中因为合模高度过低导致的凸凹模刃口磕碰，同时也能保证成型工位的折弯深度一致性，减少首件调试的参数调整时间。针对成型过程中可能出现的料带带料问题，在卸料板和凸模之间设置了独立的顶料销，顶料销的弹力通过内置的微型弹簧提供，开模时能将成型后的料带平稳推离凸模型面，保证料带在送进过程中保持平整，不会因为局部卡滞导致料带拱起或者送进错位。
