CA6140车床配套L型操作手柄结构

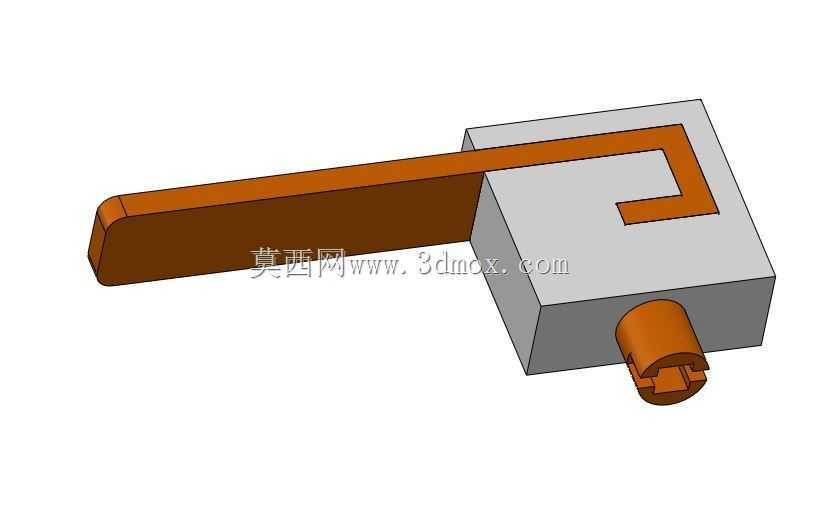

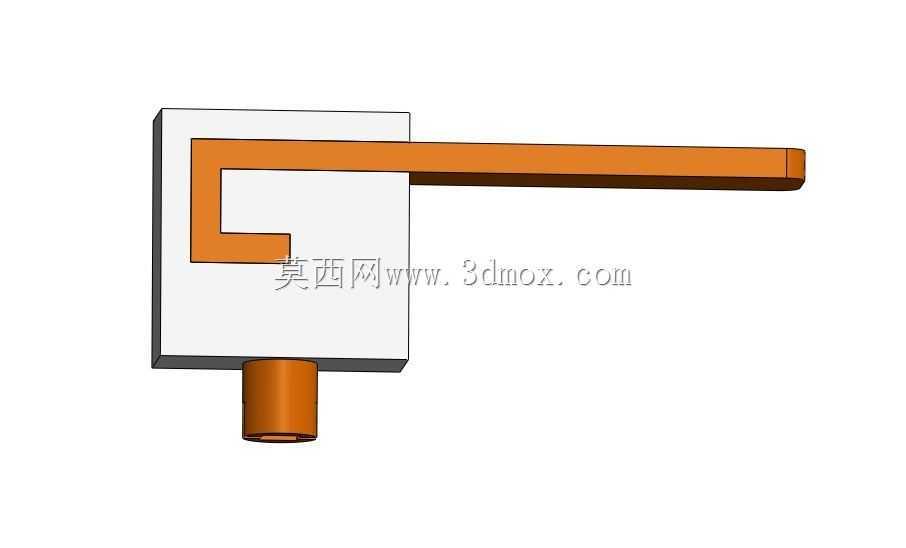

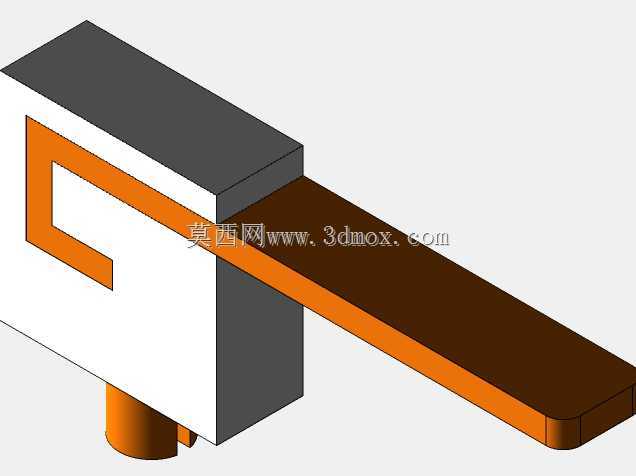

　　这款L型操作手柄是为CA6140普通车床进给操作单元配套设计的手动操控构件，在卧式车床的日常操作场景中，这类手柄承担着进给档位切换、溜板移动控制的核心操作功能，是操作人员与机床操控系统直接交互的关键部件。从结构设计来看，整体采用直角弯折的L型布局，长直段作为握持操作端，长度适配成年人手掌握持的发力范围，操作时无需过度伸展手臂即可完成扳动动作，短弯折段与底部的圆柱安装轴形成刚性连接结构，安装轴采用空心圆柱设计，既可以减轻构件整体重量，又能适配车床操作面板上的安装销轴，通过侧面的紧定螺钉孔即可完成轴向固定，安装后扳动时的扭矩传递路径直接，没有多余的传动间隙，操作反馈清晰。设计过程中优先考虑了操作的人机工程特性，

　　握持段的截面采用带圆角的矩形结构，边缘做了R2的倒圆处理，避免操作时棱角硌手，长时间扳动操作也不会产生明显的手部不适感；弯折处的过渡圆角经过受力校核，在频繁扳动的交变载荷作用下，不会出现应力集中导致的断裂问题，材质选用压铸铝合金工艺成型，表面做氧化处理，耐车间内的切削液、油污腐蚀，日常使用不需要额外的表面维护。安装边界方面，底部圆柱安装轴的直径适配CA6140车床操作面板上的标准安装孔位，安装后手柄的转动行程与车床内部的档位拨叉行程完全匹配，扳动到各档位位置时可以精准卡入定位槽，不会出现过位或者档位卡滞的问题；L型的弯折高度经过测算，安装后握持段距离操作面板的间隙足够，操作人员戴劳保手套操作时也不会出现刮蹭面板的情况。

　　从实际应用场景来看，这类手柄除了适配CA6140车床之外，同结构的变体也可以用在其他普通卧式车床、铣床的操作面板上，作为进给控制、主轴变速的操作件使用，结构简单可靠，加工难度低，压铸成型后只需要简单去毛刺、表面处理即可装配使用，不需要复杂的后续机加工序，制造成本可控，适合批量配套生产。结构设计上没有多余的装饰性特征，所有的几何特征都服务于功能需求：空心安装轴在保证扭矩传递强度的前提下减少了材料用量，弯折处的加强结构避免了大力扳动时的形变，握持段的平直设计方便操作人员在快速操作时准确找到施力位置，不会因为外形过于复杂出现打滑的情况。在三维建模过程中，所有的安装配合尺寸都按照CA6140车床的原厂操作手柄尺寸做了匹配，替换原厂件时不需要对机床面板做任何修改，直接拆下旧件即可完成安装替换，装配公差控制在IT8级，安装后转动灵活，没有松旷或者卡滞的问题。
