可调式重型滑动门承重滚轮组件

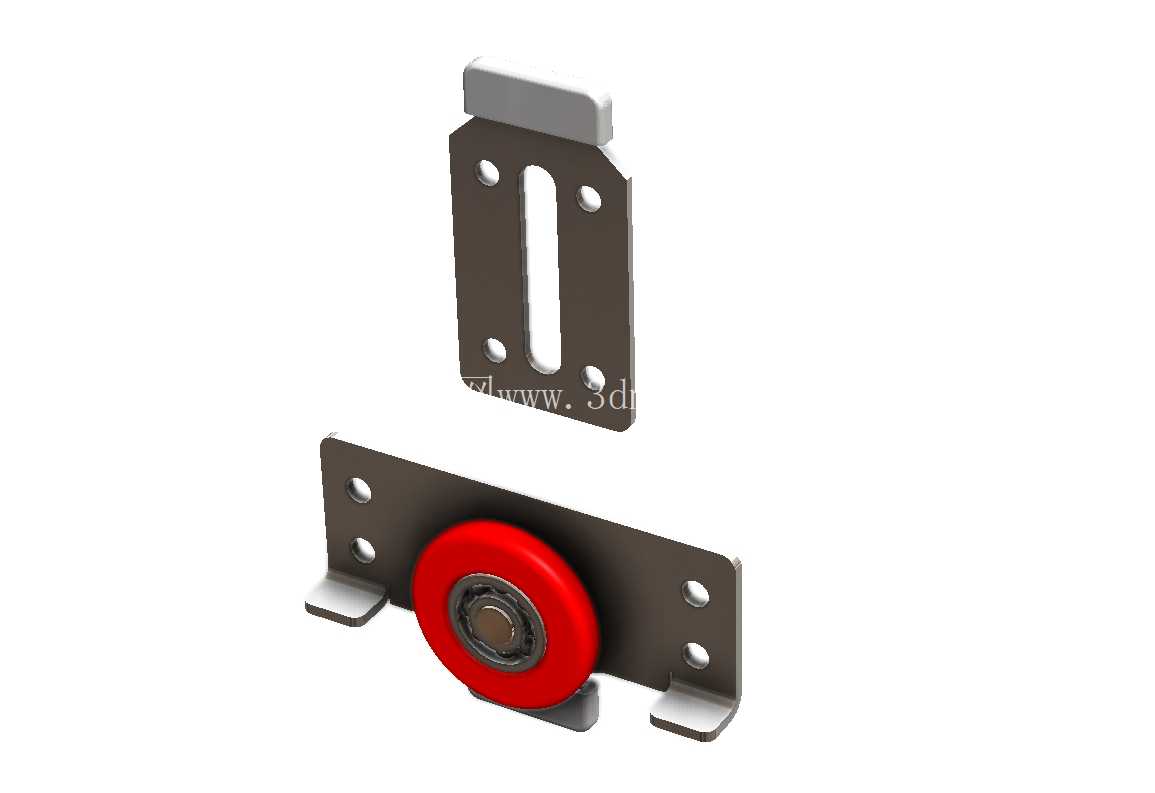

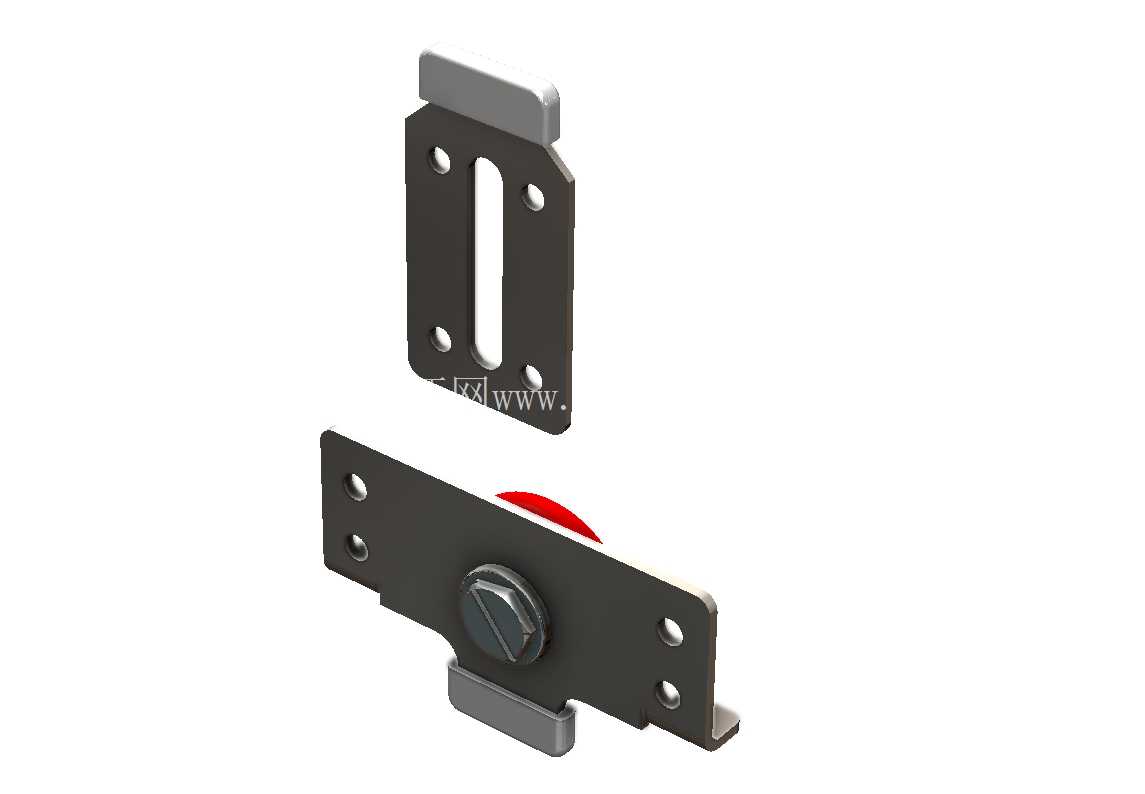

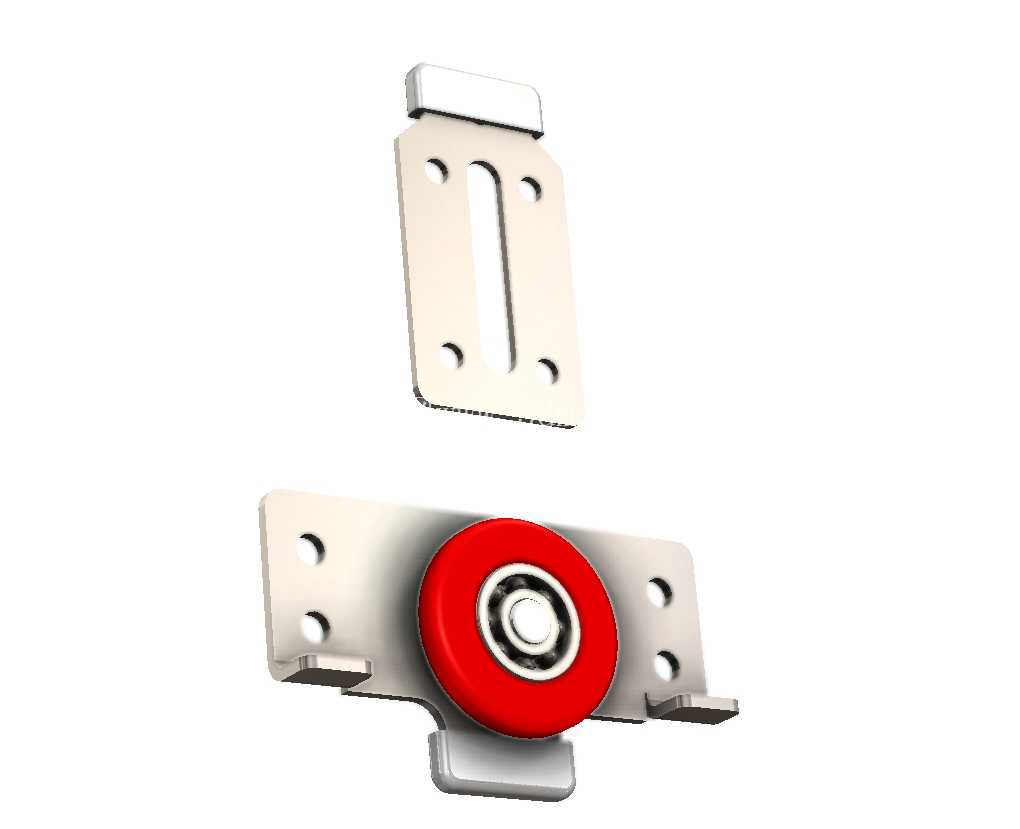

这套滑动门轮组件是平移类启闭结构里的核心承重执行部件，日常在工业设备防护移门、车间隔断推拉门、仓储柜体滑移门、商用展柜平移门等场景里承担负载与导向作用，区别于普通轻型衣柜移门轮，该结构针对中高负载工况做了针对性的结构强化，适配单扇门体重量30-80kg区间的平移启闭需求。从结构拆分来看，整套组件分为安装固定板、滚轮总成、调节定位片三个核心部分，其中安装支架采用冷轧钢板冲压成型，板材厚度选取2.5mm规格，冲压后做发黑防锈处理，支架上预留的四个固定孔位适配M6规格的沉头安装螺丝，孔位间距按照常规工业门体安装基准做了标准化设计，横向孔距42mm、纵向孔距28mm，能直接匹配市面多数工业铝型材门框、钢制门框的预装孔位，不需要二次扩孔改孔。支架上的长条形调节槽是整个结构的功能核心，槽宽7mm、长度22mm，安装时可以通过这个槽位上下调整滚轮的突出高度，抵消门体加工、地面铺装带来的高度误差，调节行程范围内可以实现15mm的高度差补偿，避免出现门体蹭底、启闭卡滞的问题。滚轮部分采用外包聚氨酯材质的轮体，内孔镶嵌626zz深沟球轴承，轮径50mm、轮面宽度18mm，聚氨酯轮面的邵氏硬度控制在85A左右，既保证足够的承重能力，又能在滚动时降低运行噪音，同时不会对金属或石材导轨面造成硬划伤，内嵌的轴承采用双面密封结构，能阻挡日常使用中的灰尘、碎屑进入轴承滚道，延长组件的免维护周期，轮体与支架之间采用翻边铆接固定，铆接间隙控制在0.1mm以内，既保证轮体转动无旷量，又不会出现转动卡涩的问题。上方配套的定位挡片采用1.5mm厚冷轧钢板冲压成型，挡片的折弯边刚好卡在导轨的上沿，配合下方的承重滚轮形成上下限位结构，避免门体在推拉过程中出现脱轨、侧翻的风险，挡片上同样预留了两个固定孔，安装时可以根据导轨的实际厚度调整固定位置，适配10-25mm厚度的常用平移门导轨。在实际选型应用中，这类滚轮组件通常是单扇门配置两组，分别安装在门体下端的左右两侧，若门体宽度超过1.8m则需要增加一组中间辅助轮，避免门体长期使用出现下坠变形。设计过程中需要重点关注支架的折弯强度，两个带折弯的支撑脚在冲压时要保证R角一致，折弯角度控制在90°±0.5°，避免安装后出现轮体偏斜、运行时轮面单侧磨损的问题；滚轮的铆接同轴度也是关键管控点，若铆接后轮体的径向跳动超过0.2mm，推拉门时就会出现周期性的卡顿、异响。安装边界上，整套组件装配完成后，支架的总宽度为60mm、总高度（含滚轮突出量）为72mm，安装时需要在门体下端预留深度12mm的安装槽，保证支架嵌入后滚轮突出门体下沿3-5mm，这个预留量既能保证滚轮与导轨面充分接触承重，又不会因为突出量过大导致门体整体抬高、出现密封间隙。不同于普通民用移门轮的薄板材支架，该结构的冲压支架在四个安装孔位都做了翻边强化处理，螺丝锁紧时不会出现板材变形、固定松动的问题，长期反复启闭也不会出现孔位磨损、轮组移位的情况，适配每天启闭频次不超过50次的常规工业、商用场景，正常使用工况下的免维护周期可以达到3年以上。建模过程中需要重点还原冲压件的折弯R角、板材厚度、铆接位置的配合间隙，尤其是滚轮与支架之间的转动间隙要符合实际装配公差，不能出现干涉问题，长调节槽的位置、孔位尺寸要严格对应安装基准，保证模型导出后可以直接用于安装干涉检查、配件选型匹配。
