双尺寸便携式LED触控显示终端结构设计

在户外作业装备、移动测控站点、临时指挥点位这类缺乏固定安装工位的场景里，常规固定式工业显示屏往往受限于布线、安装空间、防护等级等问题无法适配，这类场景对显示终端的核心诉求集中在便携性、触控交互效率、多场景安装兼容性几个维度，本次设计的双规格便携式LED触摸屏显示器，正是针对这类非固定工位的人机交互需求完成的结构方案。

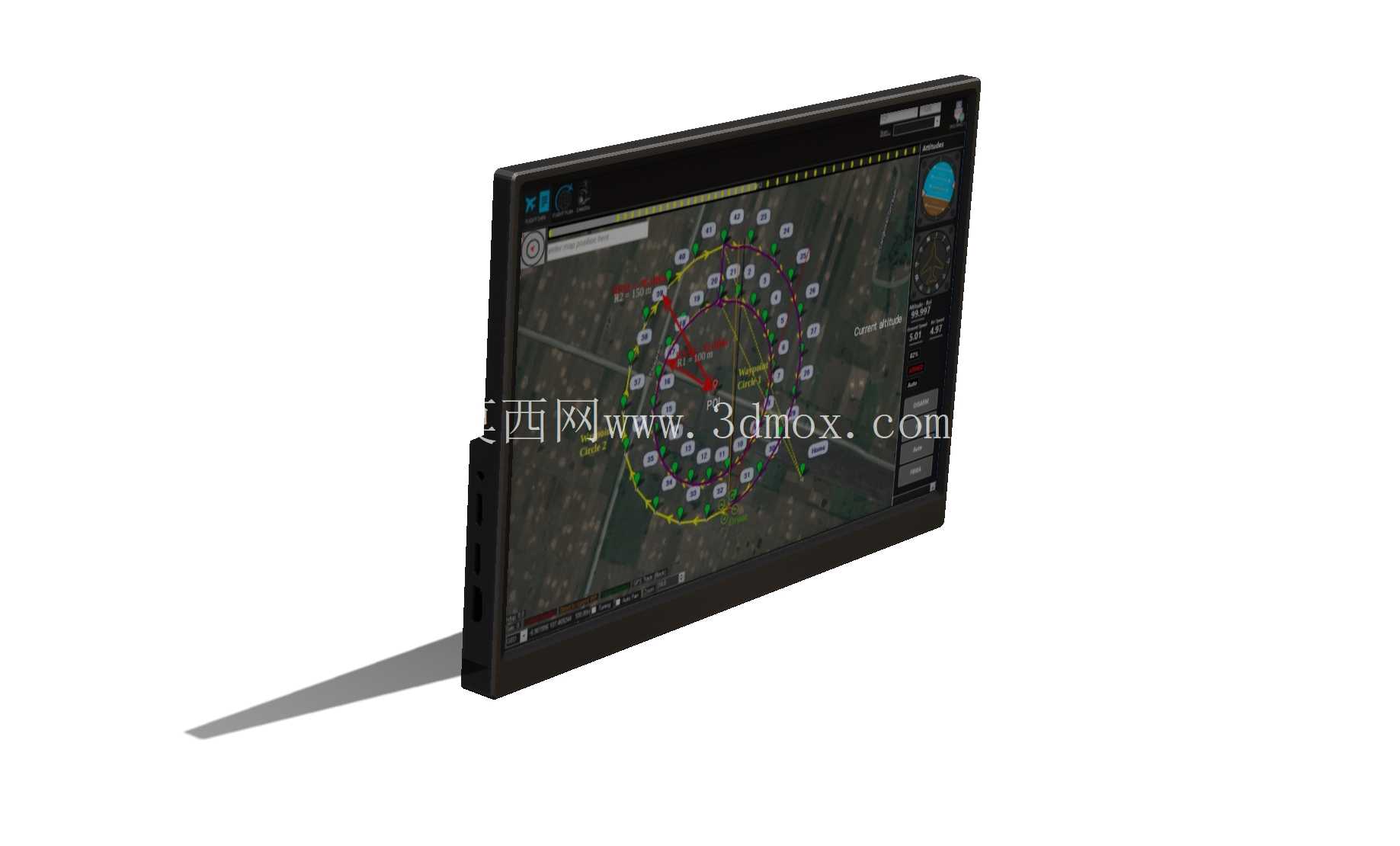

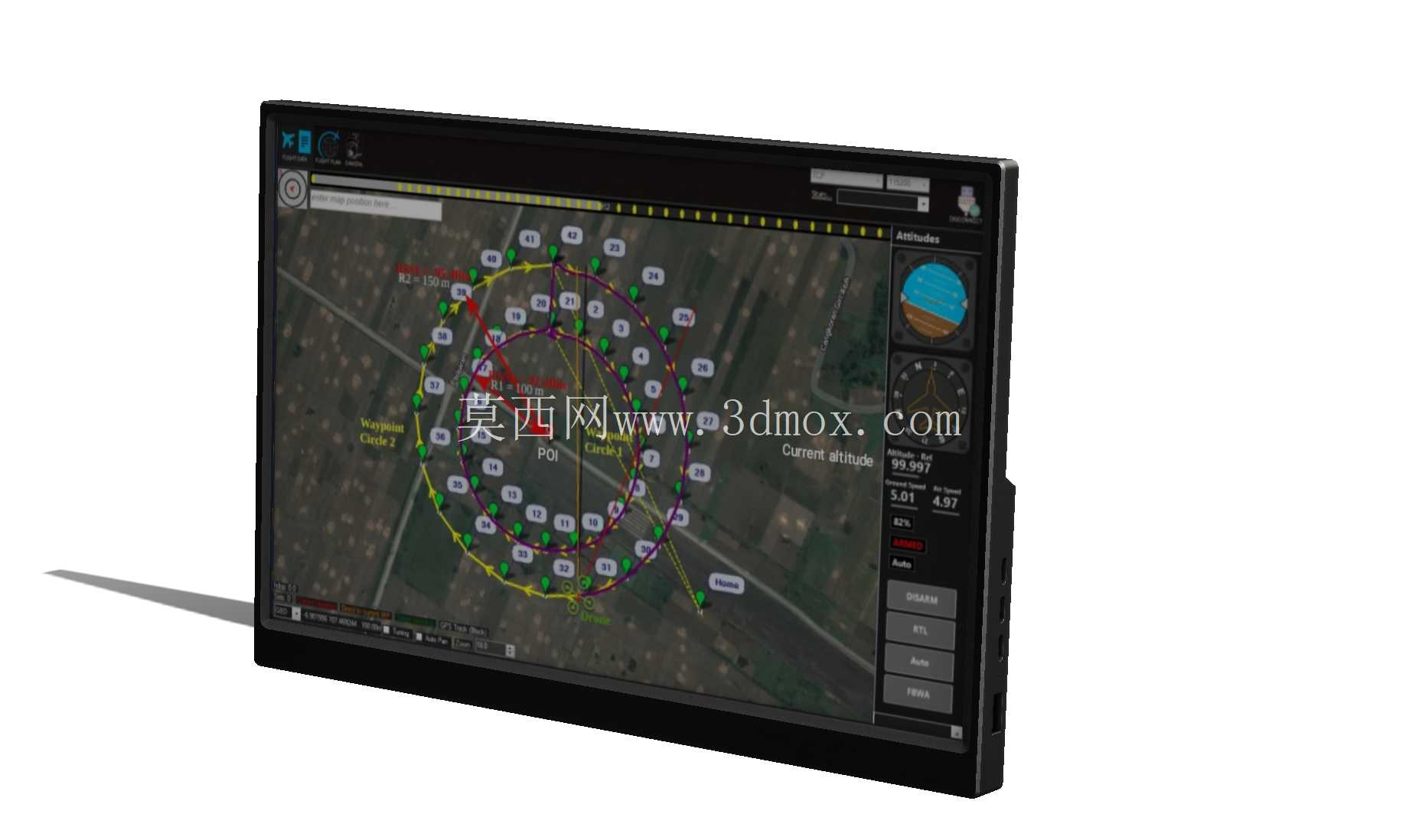

从实际使用场景出发，这类显示终端需要同时兼顾手持临时操作、支架固定挂载、嵌入式台面安装三类使用状态，因此在结构设计阶段没有采用常规消费级显示器的薄型化优先思路，而是在壳体侧边预留了统一规格的安装孔位，孔位间距按照通用工业挂载支架的标准尺寸设定，既可以配合快拆支架实现桌面倾斜放置，也能通过侧边锁付结构固定在设备舱的预留安装位，甚至可以搭配防护挂带实现短距离手持移动作业。整机做了12英寸、13英寸两个尺寸规格的版本，两个版本的壳体安装孔位、外部接口位置、操作按键布局完全一致，仅屏幕显示区域的尺寸做了等比例放大，这样的设计可以让配套的安装支架、防护外罩、接口线束实现通用，在同个作业系统里更换不同尺寸的显示终端时，不需要重新调整安装结构或者更换配套配件，大幅降低现场部署的适配成本。

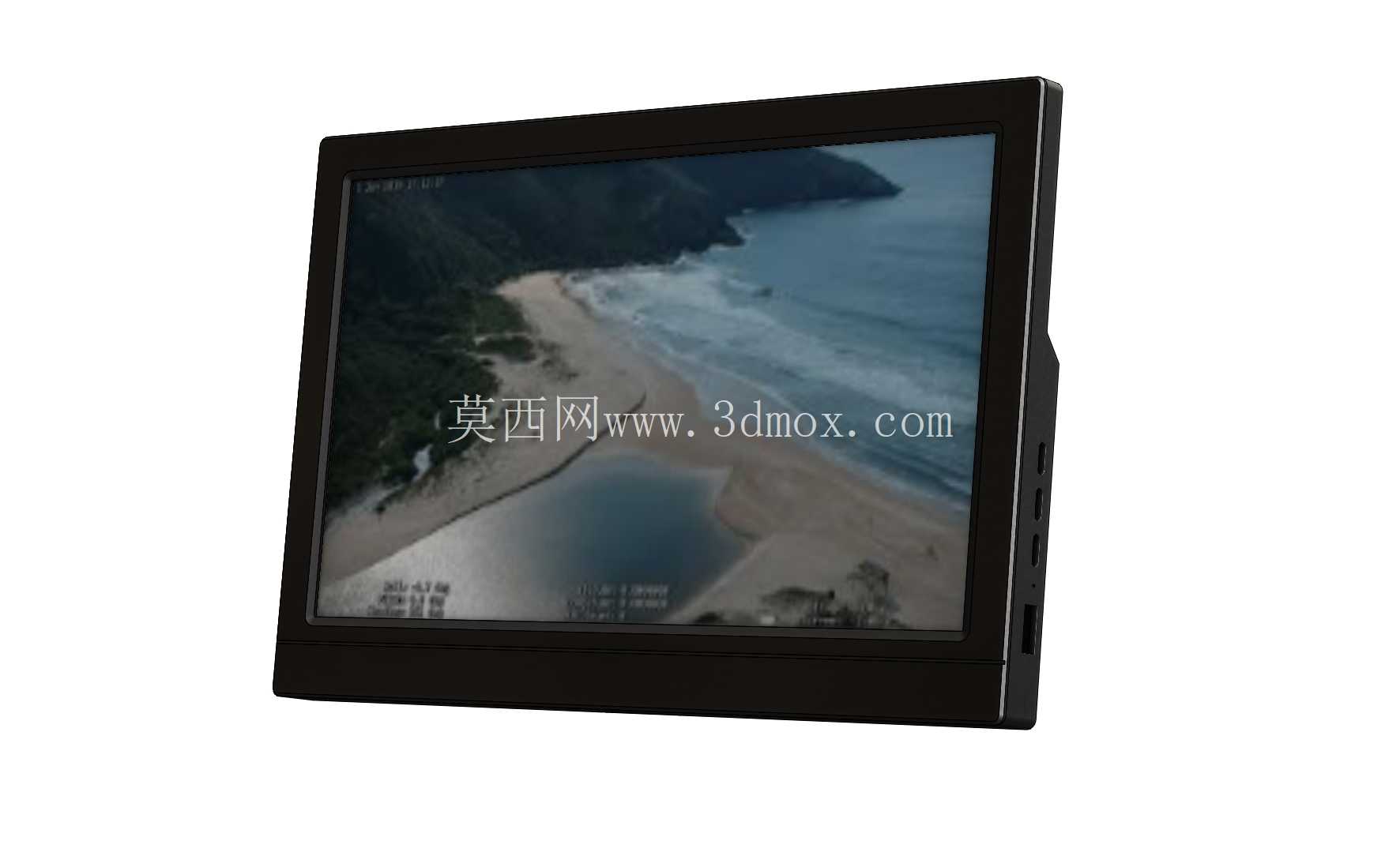

屏幕部分采用LED背光的触控模组，触控层选择了工业级电阻触控方案，区别于消费级产品常用的电容触控，电阻触控可以支持佩戴劳保手套操作，完全匹配户外作业、工业现场操作人员佩戴防护手套的使用习惯，不会出现触控失灵、误触率高的问题。屏幕显示区域的边框做了窄边处理，但在屏幕四周预留了足够的壳体承托宽度，避免手持搬运时手指误碰到触控区域造成误操作，同时壳体的边角做了圆弧过渡处理，既可以降低搬运过程中磕碰造成的壳体损伤，也能避免尖锐边角对操作人员造成划伤。

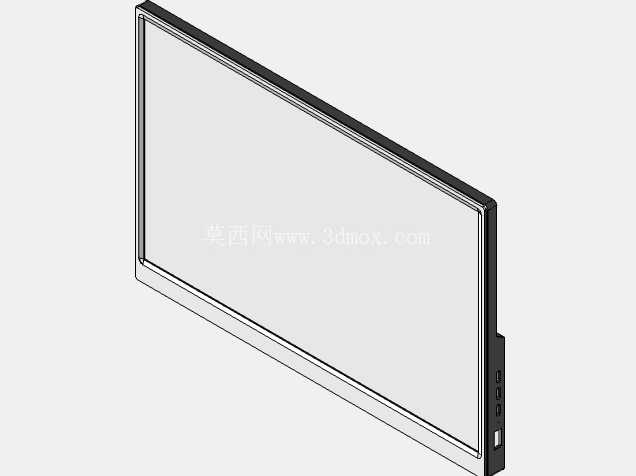

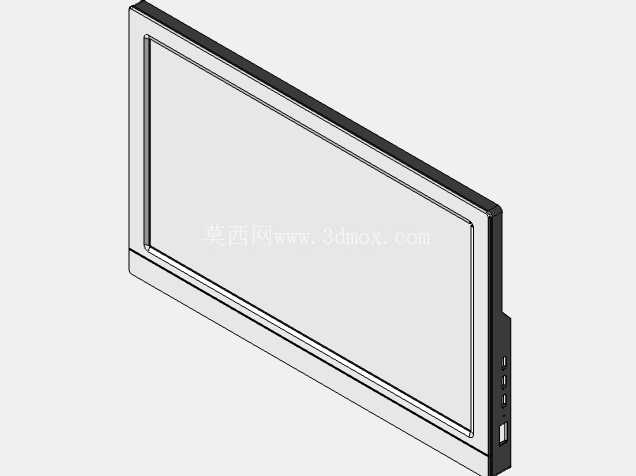

壳体结构采用前后壳锁付的装配方式，前后壳的配合面做了错位止口设计，配合密封胶条可以实现基础的防尘防泼溅能力，适配户外临时使用时遇到的扬尘、零星溅水等复杂工况。接口区域集中布置在壳体的后侧下方位置，所有接口的开口方向统一朝向斜下方，既可以避免落灰直接进入接口内部，也能让外接线束自然向下弯折，不会因为线束弯折角度过大造成接口松动或者线束损坏。操作按键布置在屏幕右侧的壳体区域，按键采用凸起的物理式设计，按键表面做了防滑纹理处理，佩戴手套时也可以通过触感快速区分不同功能的按键，不需要视线紧盯按键区域就能完成操作，适配移动作业时的盲操作需求。

内部结构设计上，将驱动主板、电源模块、触控处理板做了分层布置，主板与屏幕背板之间预留了均匀的散热间隙，没有额外加装散热风扇，依靠铝合金材质的屏幕背板和壳体的导热能力实现被动散热，既减少了风扇带来的进灰问题，也降低了整机的运行噪音，同时避免了风扇转动带来的结构震动影响触控操作的精度。两个尺寸版本的内部PCB板安装孔位完全通用，仅需要根据屏幕尺寸更换对应的背光驱动模块，就可以完成不同尺寸版本的组装，大幅降低了生产阶段的物料管理成本和组装调试难度。

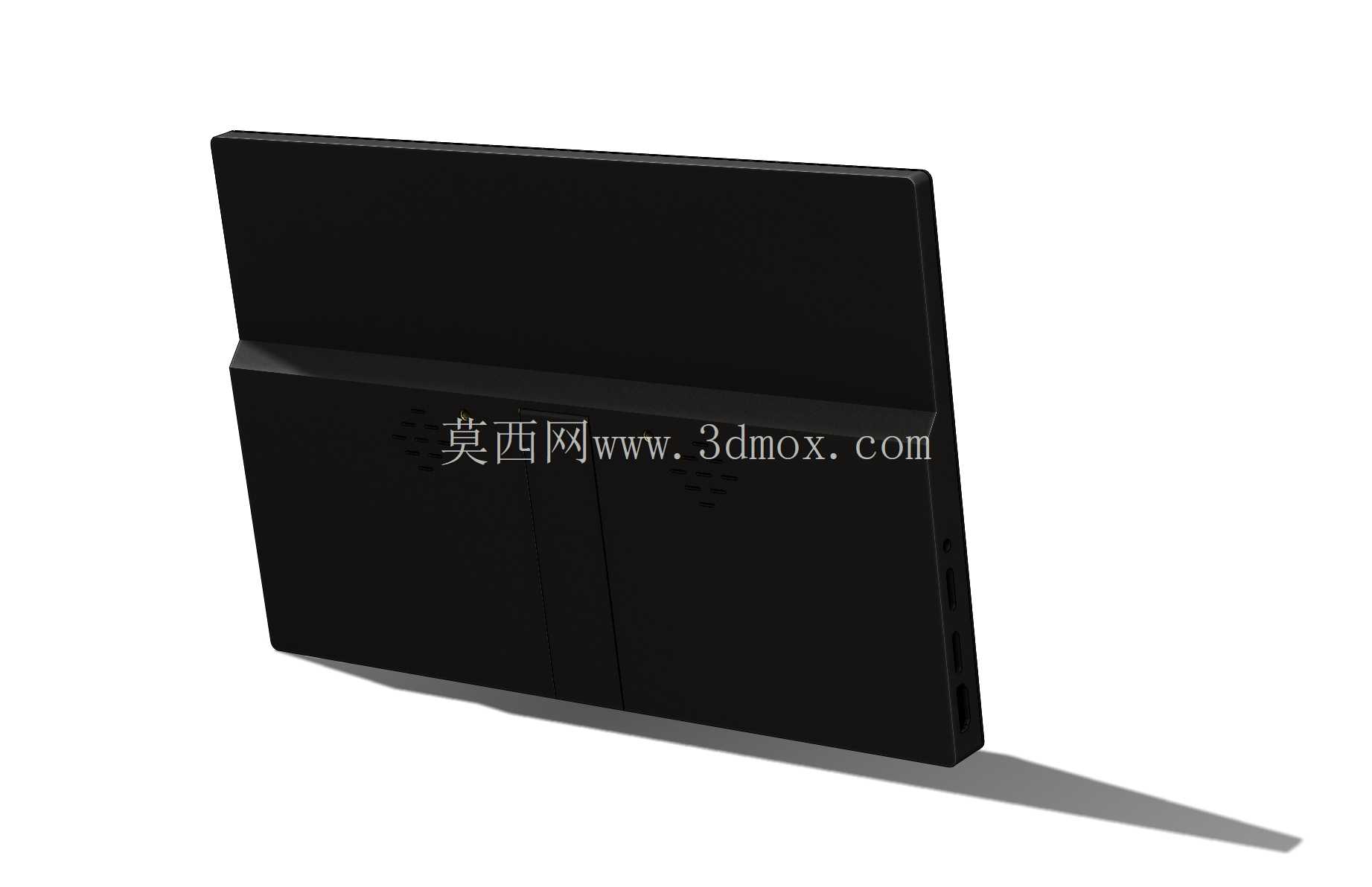

在安装边界的设定上，12英寸版本的整机厚度控制在35mm以内，13英寸版本因为屏幕尺寸放大，厚度仅增加2mm，两个版本的整机重量都控制在单手握持可承受的范围内，侧边预留的挂绳孔可以搭配宽幅防护挂带，在需要移动作业时可以将终端挂在胸前操作，不需要额外安排人员协助持握。壳体背面设计了可折叠的支撑脚架，脚架的开合角度可以在0到60度之间自由调节并锁定，放置在桌面使用时可以根据操作人员的视线高度调整屏幕倾斜角度，避免长时间低头查看屏幕造成的视觉疲劳。针对嵌入式安装的需求，两个尺寸版本的壳体后侧都预留了嵌入式安装的压边结构，压边宽度统一为12mm，在设备面板上开设对应尺寸的安装孔后，直接将终端从正面嵌入，通过后侧的卡扣就可以完成固定，不需要额外使用螺丝锁付，大幅提升嵌入式安装的效率。

从实际使用的可靠性角度出发，整个结构没有采用易损的卡扣式外壳装配，前后壳的连接全部采用不锈钢螺丝锁付，在需要维护内部部件时，只需要拧下对应位置的螺丝就可以拆开外壳，不需要借助专用的撬具，避免维护过程中造成壳体边缘的损坏。屏幕表面覆盖了高透光的防刮保护层，即使在户外使用时被砂砾、工具等硬物剐蹭，也不会轻易在屏幕表面留下划痕，影响显示效果和触控精度。
