工业平台用钢格板踏步梯结构设计

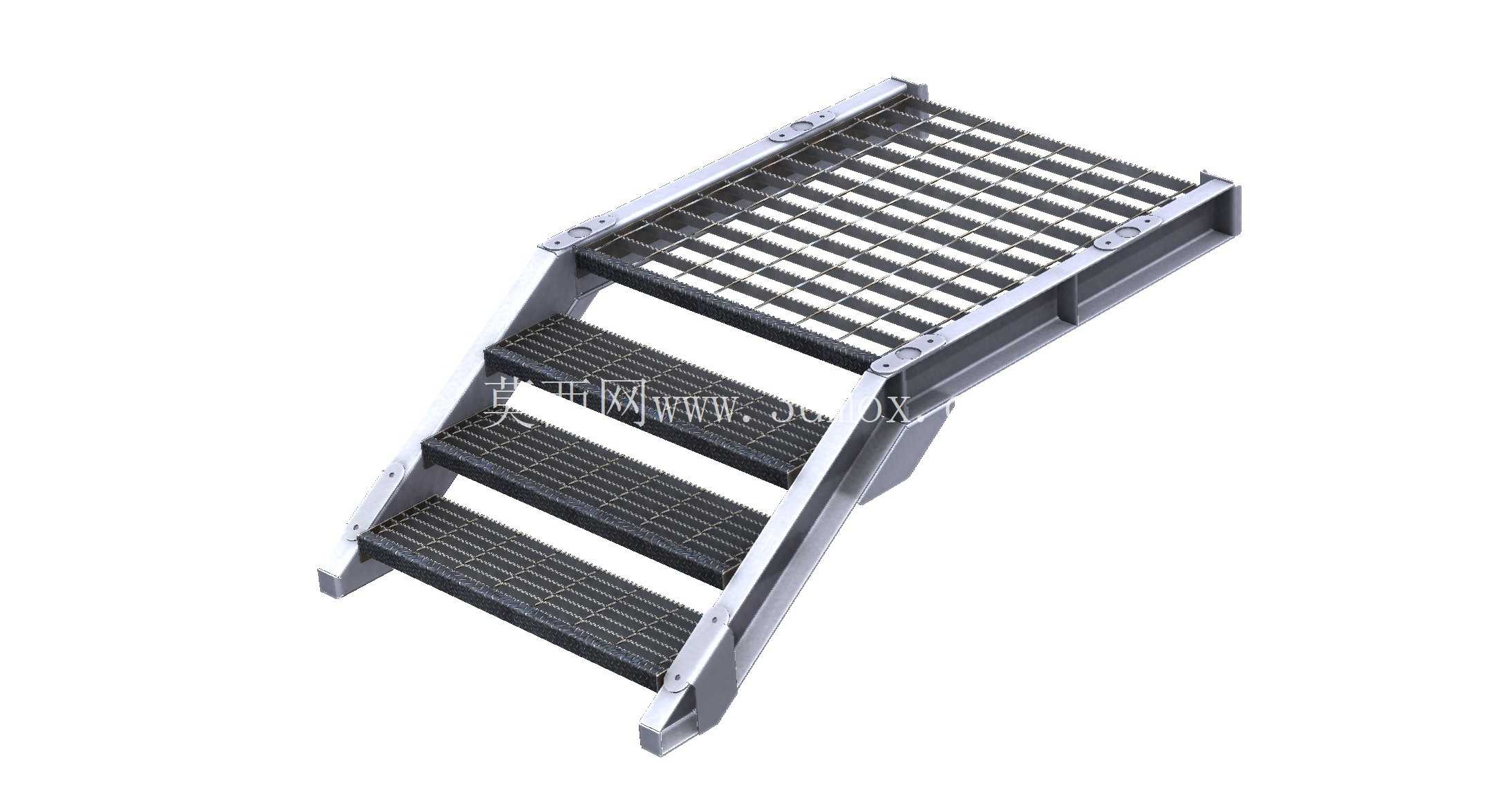

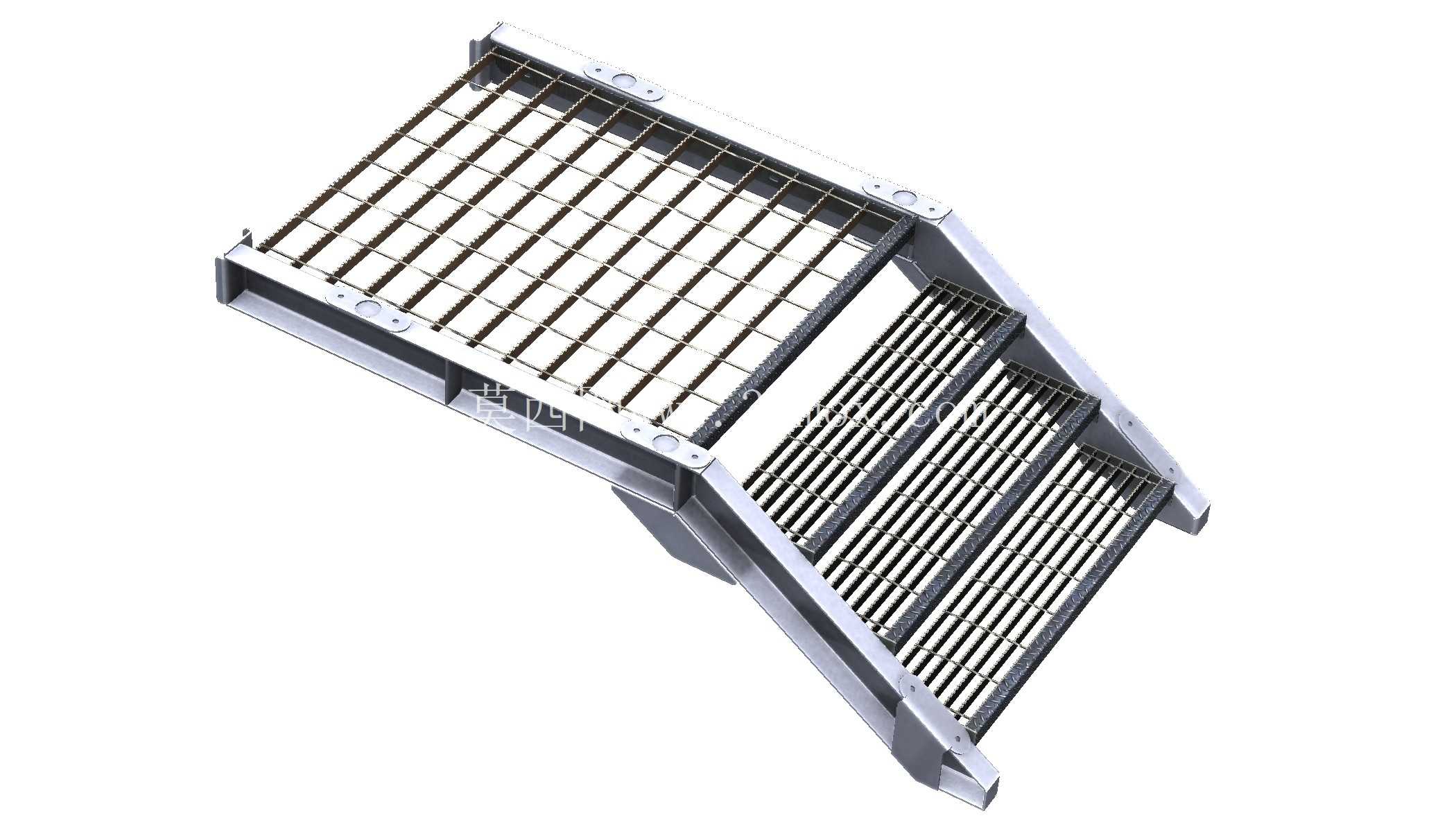

　　这类钢格板踏步梯多用于工业厂区的设备检修平台、仓储货架登高通道、厂区管廊跨线梯段，也常见于污水处理厂、电厂锅炉辅机区域的巡检通道搭建，核心是替代传统花纹钢板踏步，解决潮湿、多尘、有油污工况下的踏步防滑与积污清理问题。从结构设计逻辑来看，两侧梯梁采用折弯槽钢型材，相比等边角钢焊接的梯梁，折弯件的截面惯性矩分布更合理，在同等材料厚度下能承受更大的集中载荷，梯梁上预先冲压的安装孔位，既可以通过螺栓与上层平台的预埋支座连接，也能适配不同角度的梯段拼接，现场安装时不需要二次划线打孔，能大幅缩短现场施工的装配周期。踏步部分采用压焊钢格板结构，承载扁钢与扭绞方钢通过电阻压焊成型，相比手工焊接的格栅板，焊点强度一致性更好，不会出现局部虚焊导致的踏板散架问题，踏步表面的扭绞方钢凸起能形成连续的防滑接触面，即便踏板表面沾有润滑油、冷凝水或者工业粉尘，作业人员踩踏时也能保持足够的摩擦力，避免滑倒风险；格栅的镂空结构能让落在踏步上的积水、焊渣、灰尘直接漏下，不会在踏步表面堆积，日常巡检时不需要频繁清理踏步表面积物，尤其适合户外或者多粉尘的生产车间使用。

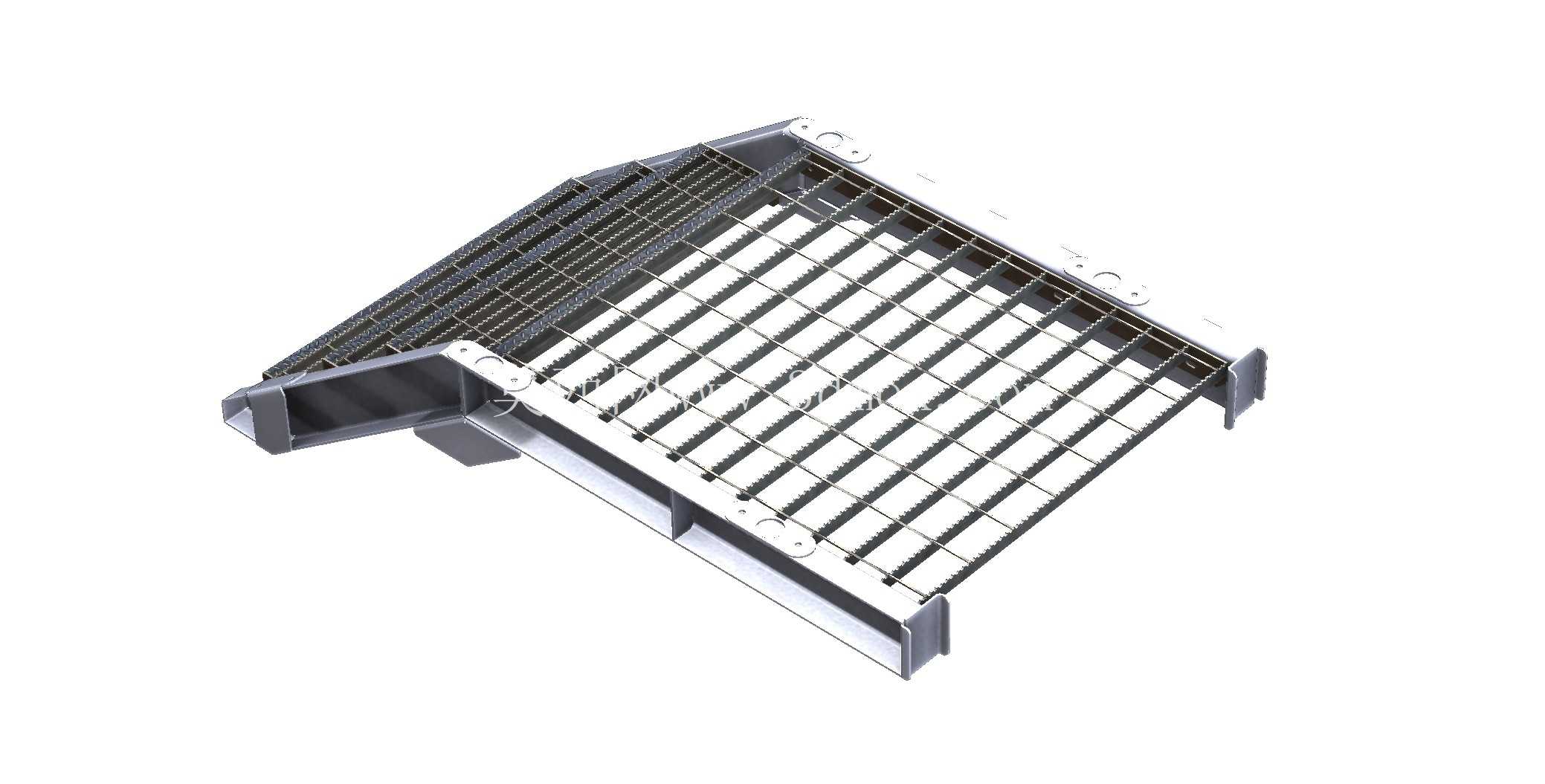

　　设计时需要重点控制几个安装边界尺寸：梯段的整体倾斜角度通常控制在45度到55度之间，这个角度区间内作业人员上下梯时的重心最稳定，踏步的踏面宽度不小于200mm，踢面高度不超过220mm，符合工业梯具的人机工程要求；每块踏步板与梯梁的连接采用三面围焊或者螺栓紧固的方式，连接点的抗剪强度需要满足单块踏步承受不小于1.5kN的集中载荷要求，避免人员踩踏时出现踏步翻转或者脱落的风险。梯段上端的连接耳板设计成长圆孔结构，能适配平台安装面的位置误差，现场安装时可以微调梯段的前后位置，抵消土建施工或者平台焊接时的尺寸偏差，不需要额外切割修改构件；梯段下端的支脚通常会配套橡胶减震垫或者预埋钢板焊接固定，避免梯段使用时出现滑动移位。

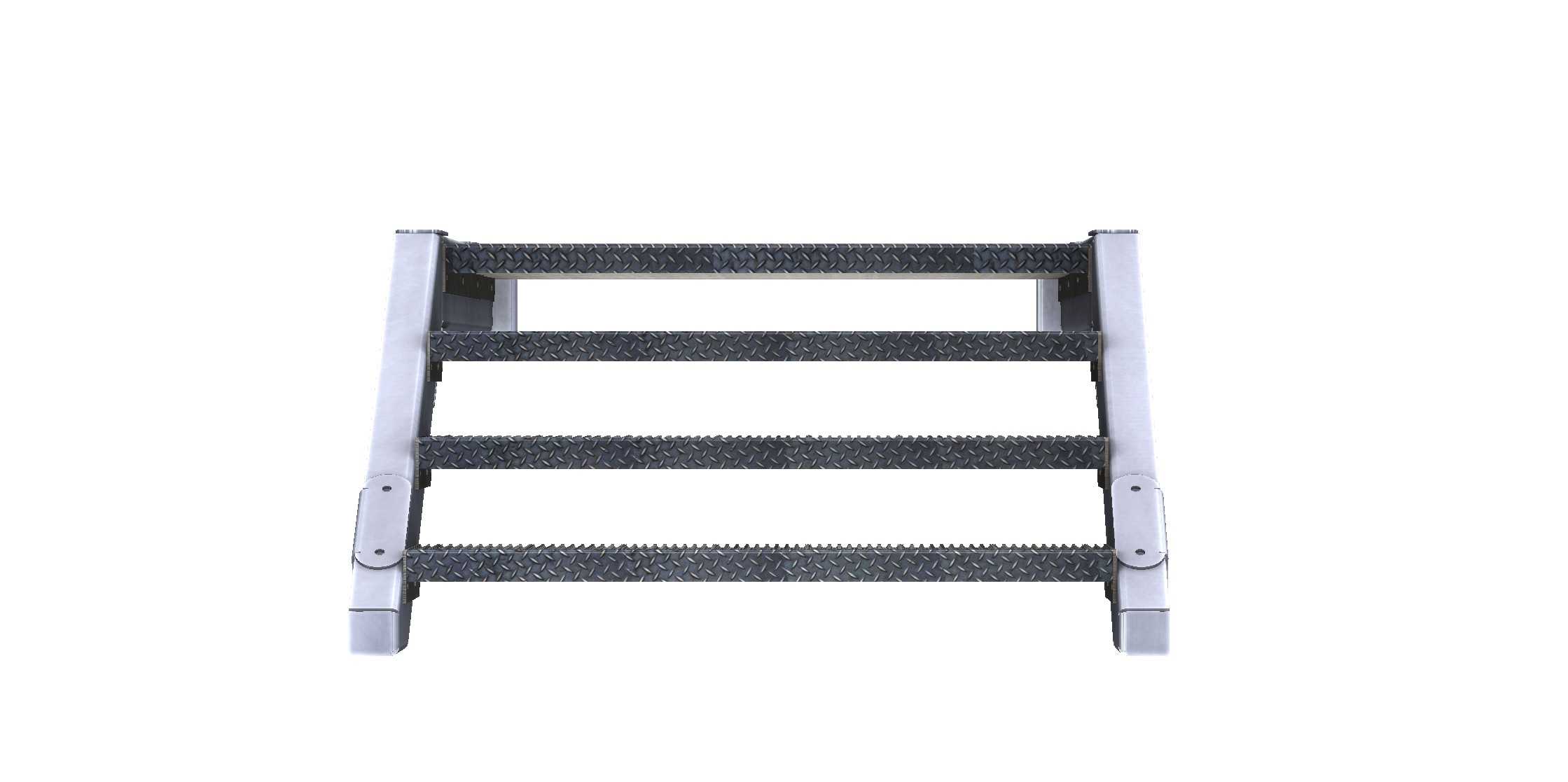

　　从细节设计来看，踏步板的两端都做了包边处理，承载扁钢的端部不会外露，能避免作业人员上下梯时被锋利的钢板边缘刮擦，梯梁的外侧也没有突出的螺栓头或者焊瘤，所有外露的焊接位置都做了打磨处理，防止勾挂作业人员的工作服或者安全绳。这类踏步梯的单段长度通常不超过4米，超过这个长度的梯段需要在中间增设休息平台，减少作业人员上下梯的体力消耗，同时也能提升长梯段的整体结构刚度，避免梯段使用时出现明显的晃动。在载荷校核方面，除了常规的均布载荷计算，还要考虑人员携带工具上下时的动载荷系数，通常取1.4的动载系数对梯梁和踏步的强度进行校核，确保在极端工况下构件不会出现塑性变形。

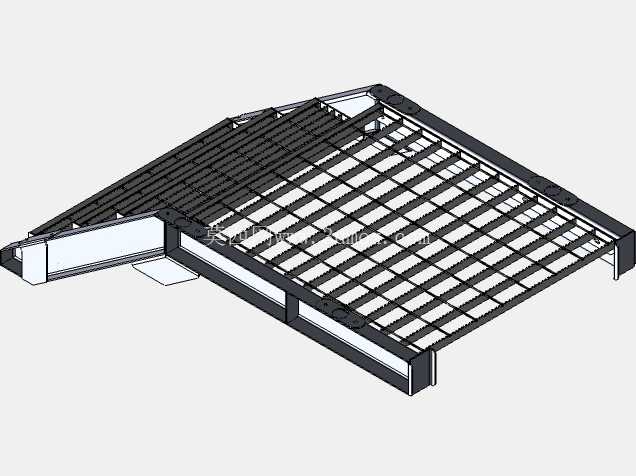

　　钢格板踏步的栅格间隙控制在30mm以内，既保证漏污的顺畅性，也能防止小工具或者零部件从栅格间隙掉落，避免高空坠物的安全隐患。相比传统的混凝土踏步或者全花纹钢踏步，这种钢格板踏步梯的自重更轻，整体重量只有同等尺寸钢踏步的60%左右，运输和吊装都更方便，而且钢结构构件全部采用热浸镀锌表面处理，在户外或者腐蚀环境下的使用寿命能达到15年以上，后期维护只需要定期检查连接螺栓的紧固情况，不需要做额外的防腐处理。在三维建模过程中，需要重点还原钢格板的压焊结构细节，梯梁的折弯圆角、安装孔的位置度、踏步与梯梁的连接间隙都要符合实际加工的公差要求，模型可以直接用于后续的工程出图、装配干涉检查，也能作为厂区通道布局的可视化组件，辅助设计人员完成整体工业平台的布局规划。
