法兰连接式电磁流量检测装置结构设计

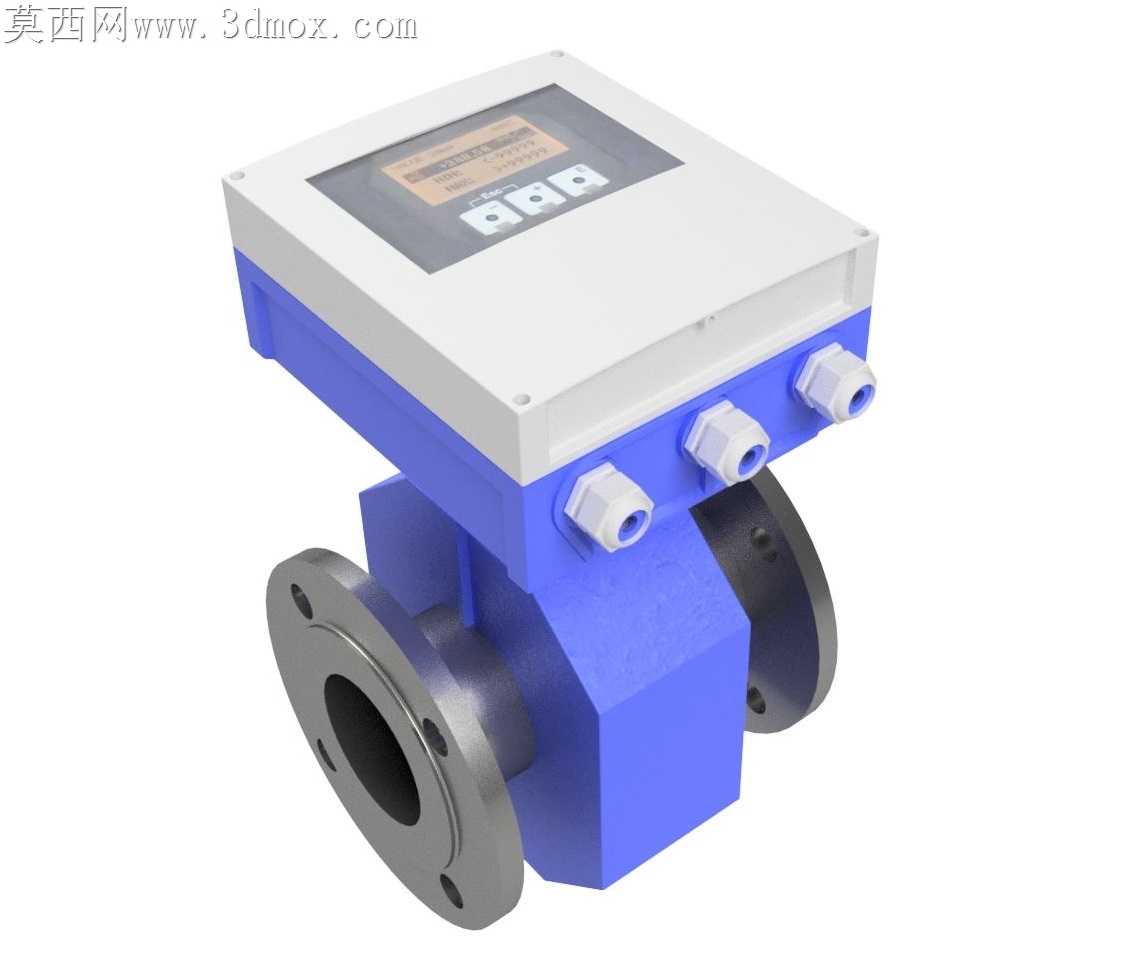

管道现场安装流量计时，最常碰到的问题就是接线端防护不足导致的凝露短路，以及法兰对接时的密封面错位渗漏，这款电磁流量计的结构设计恰好针对这两个现场痛点做了针对性优化。上部变送表头的壳体采用分体式扣合结构，上盖与下座的接缝处做了内嵌式止口设计，不需要额外打密封胶就能实现IP65级的防护效果，三个电缆格兰头的安装座与壳体一体注塑成型，避免了后期粘接格兰头带来的密封失效风险，接线腔内部预留了足够的走线弧度空间，屏蔽线接入时不会出现过度弯折导致的线芯断裂问题。下部测量管段的法兰端面做了0.2mm的凸台密封面，与管道法兰对接时，密封垫片能被精准限制在凸台范围内，不会因为螺栓锁紧力不均出现垫片偏移，测量管与上部变送单元的连接部位做了加厚的过渡筋结构，现场吊装时哪怕出现轻微磕碰，也不会出现连接部位断裂的情况。变送表头的显示窗口采用下沉式安装，透明防护面板与壳体表面齐平，现场积灰时可以直接用抹布擦拭，不会出现边角积垢难以清理的问题，操作按键做了凸起的硅胶包覆设计，戴劳保手套操作时也能精准触发，不会出现误触。测量管内部的衬里贴合面做了细微的网格滚花处理，衬里注塑时能与金属管壁紧密咬合，长期受流体冲刷也不会出现衬里脱落分层的问题，电极安装孔的位置做了同轴度公差约束，装配时电极能垂直插入测量管内部，不会因为电极倾斜导致测量精度偏差。两侧法兰的螺栓孔采用跨中分布设计，适配不同标准的管道法兰安装，不需要现场重新扩孔调整，壳体外部的蓝色防护涂层采用静电喷塑工艺，在潮湿的地下管廊环境中长期使用也不会出现涂层剥落生锈的问题。
