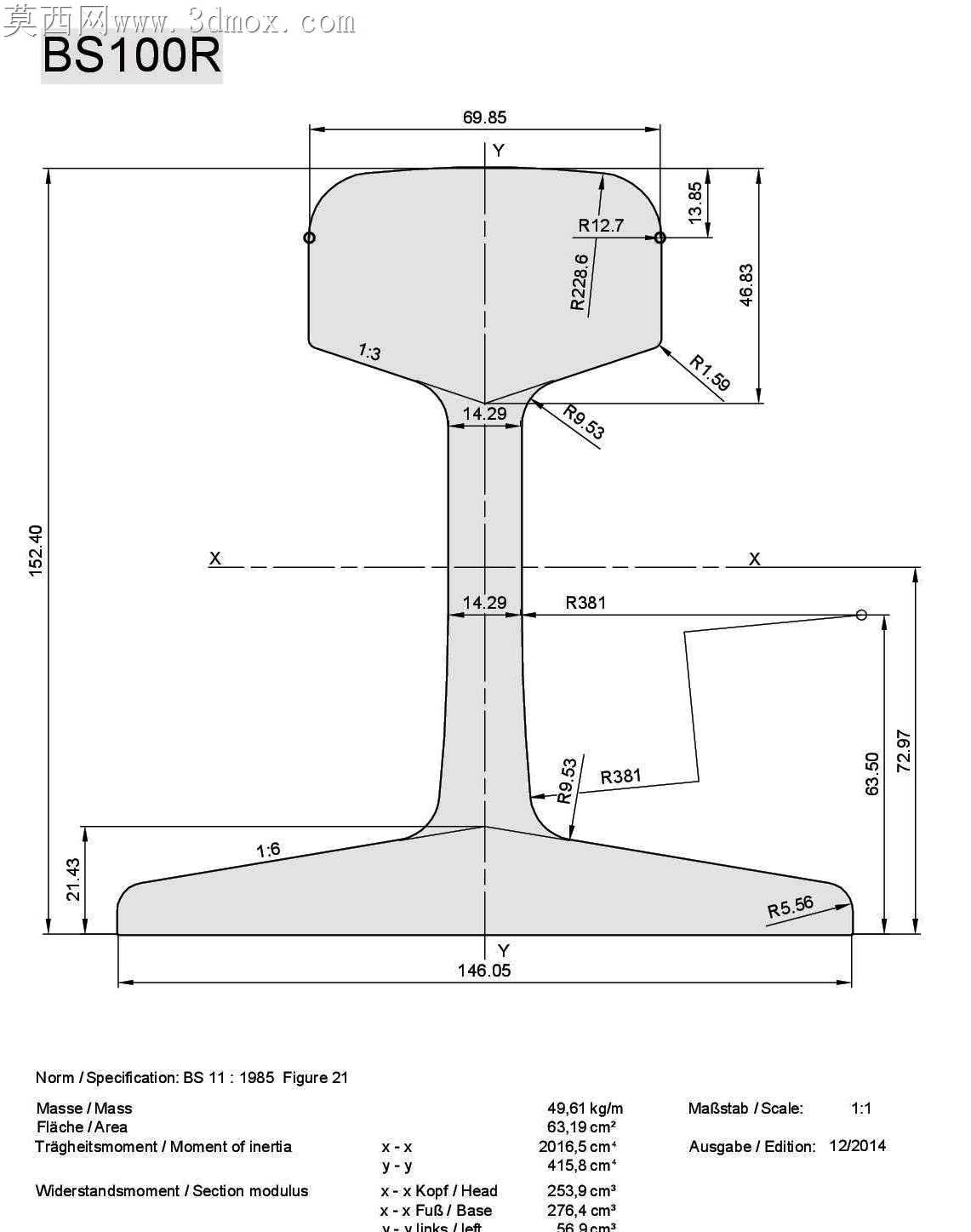

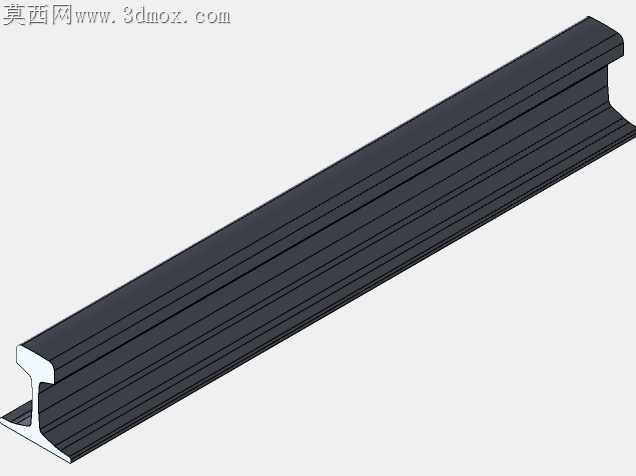

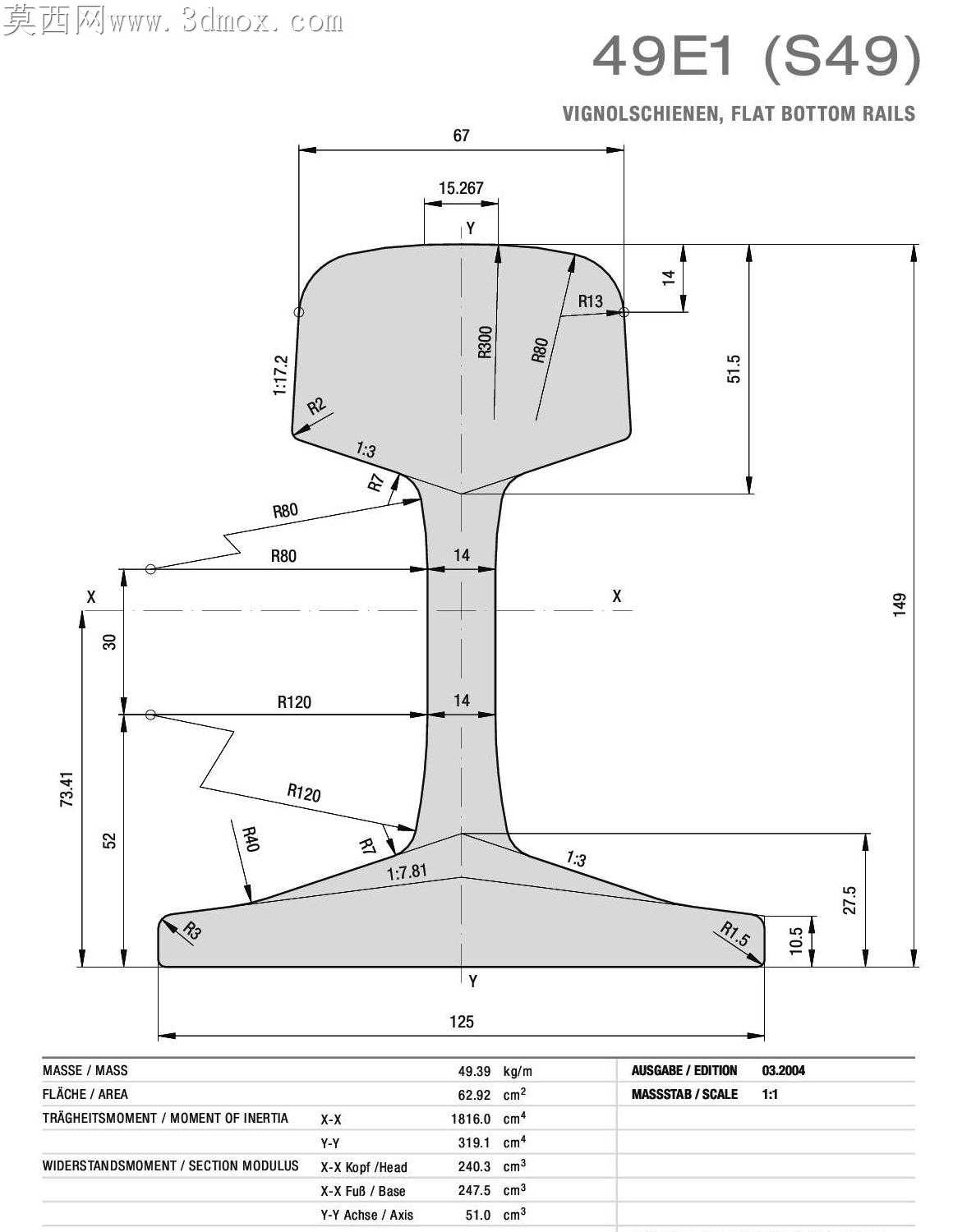

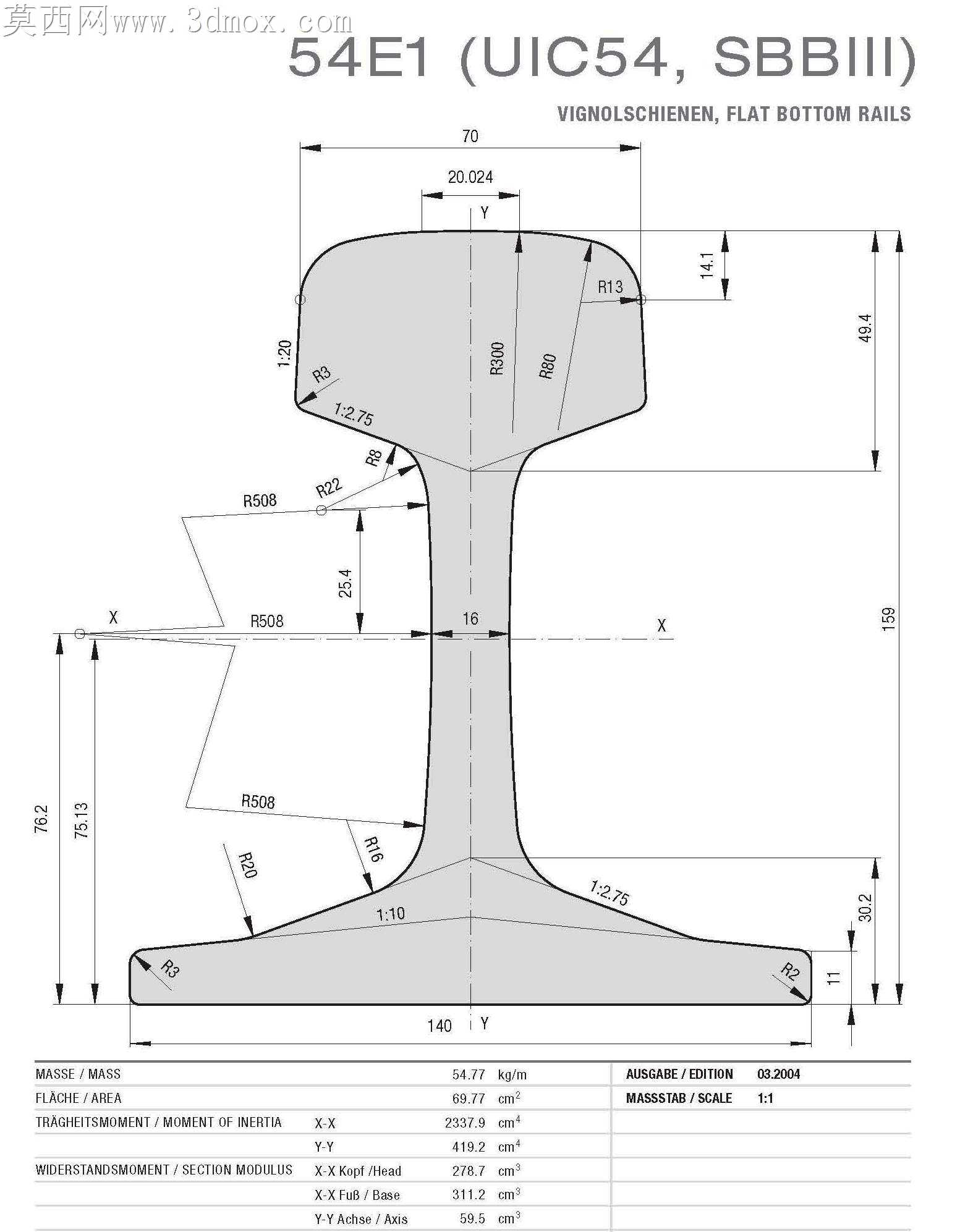

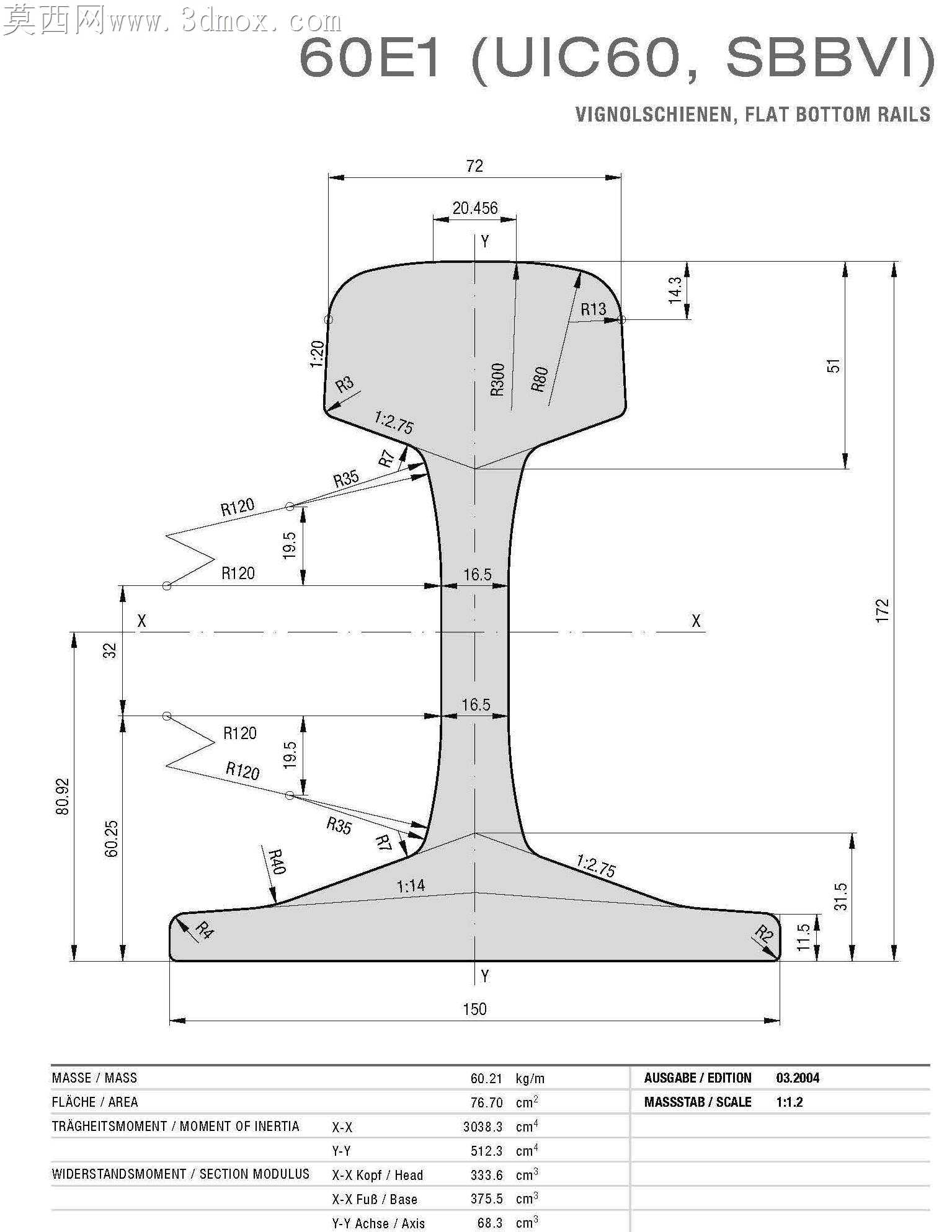

多规格铁路轨道剖面结构集合

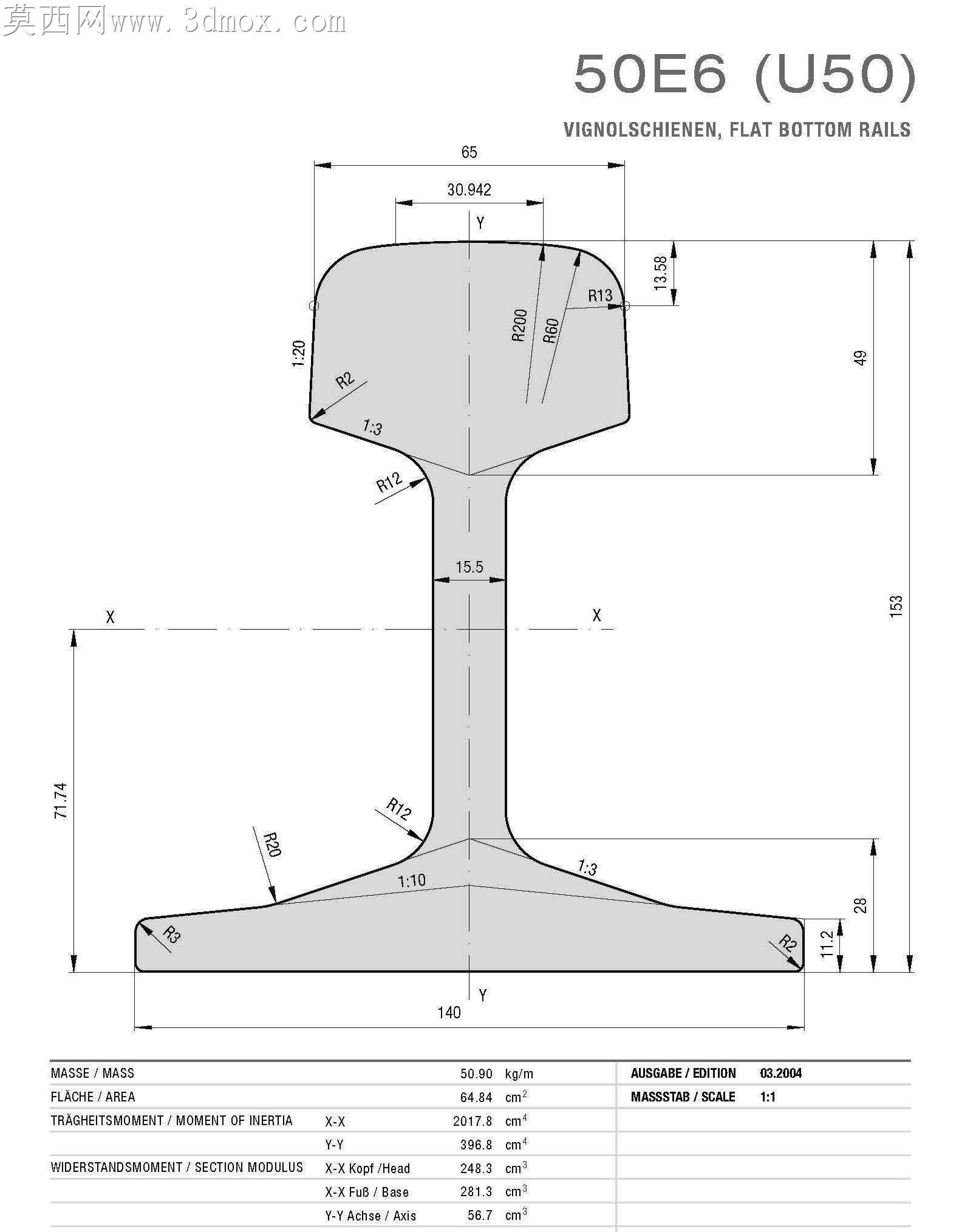

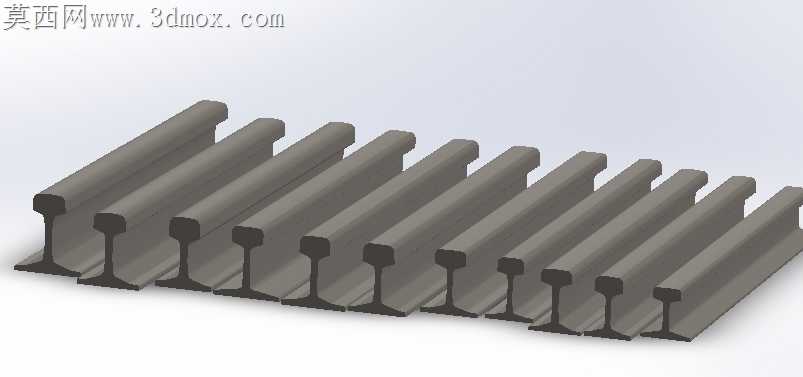

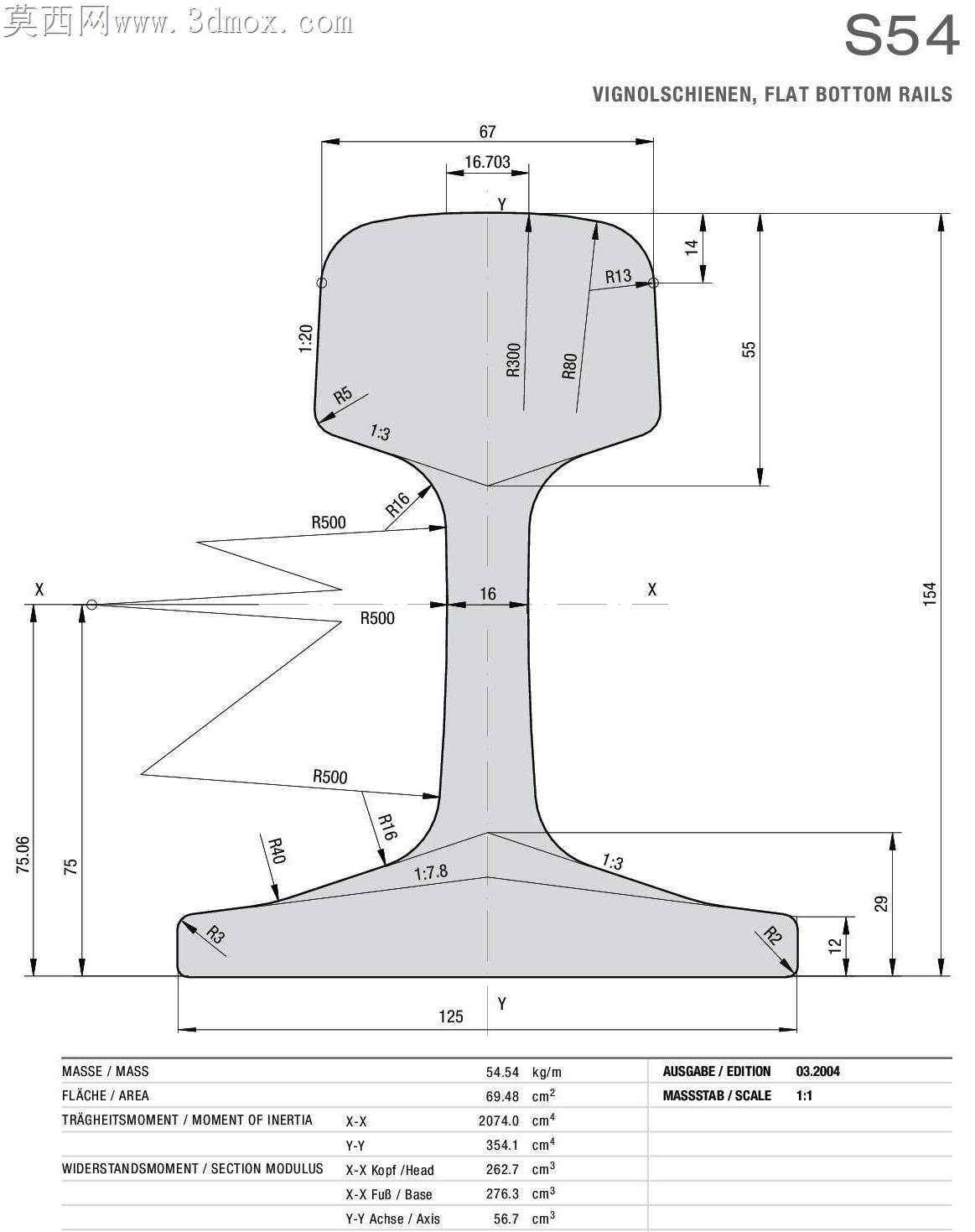

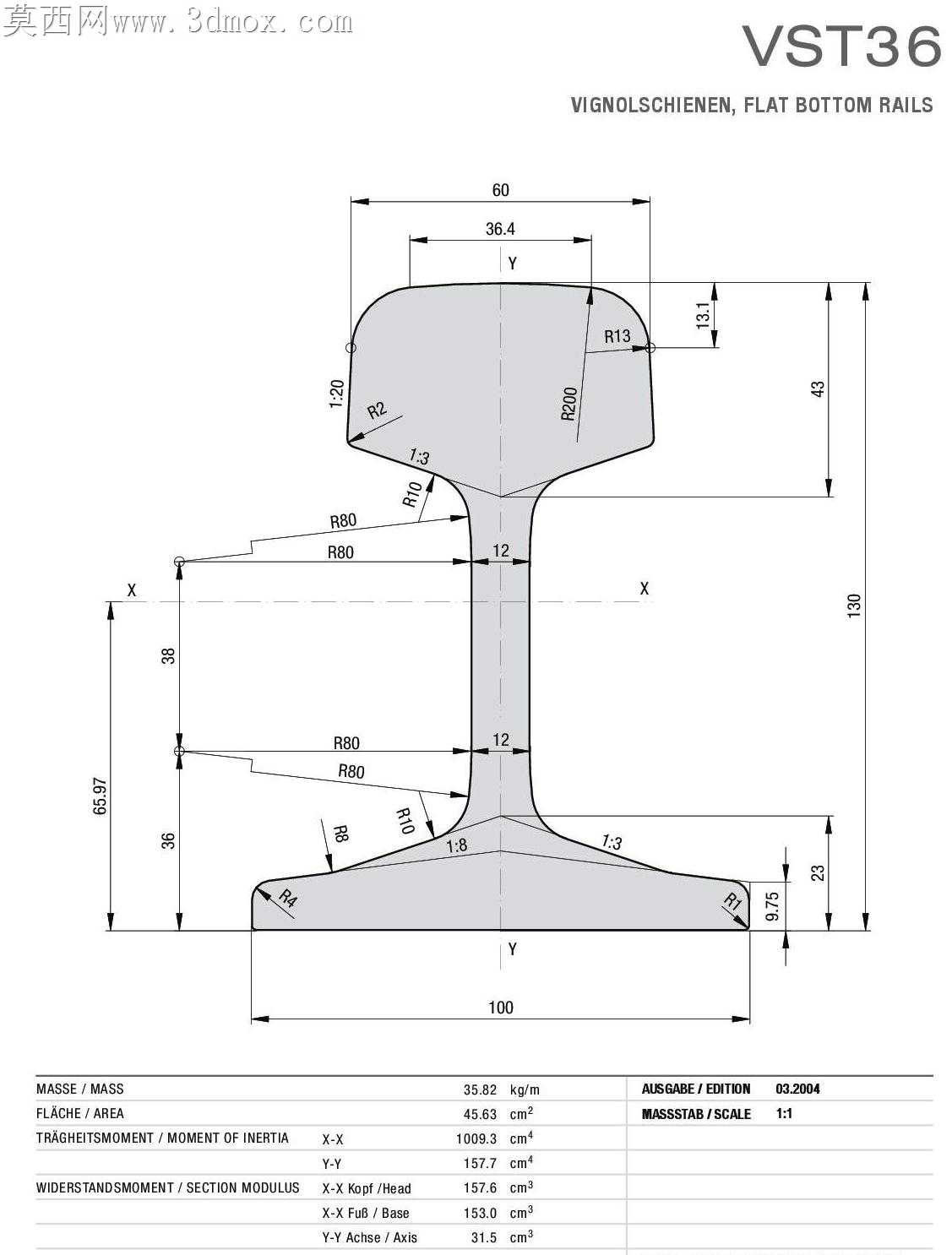

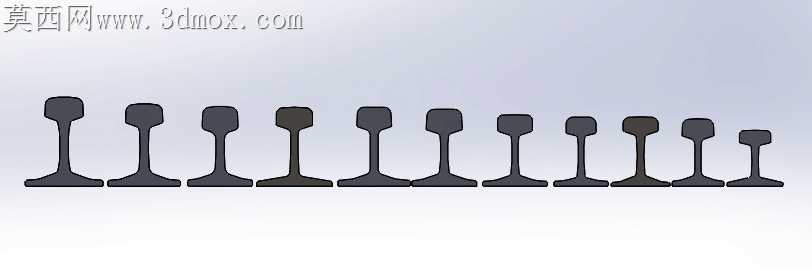

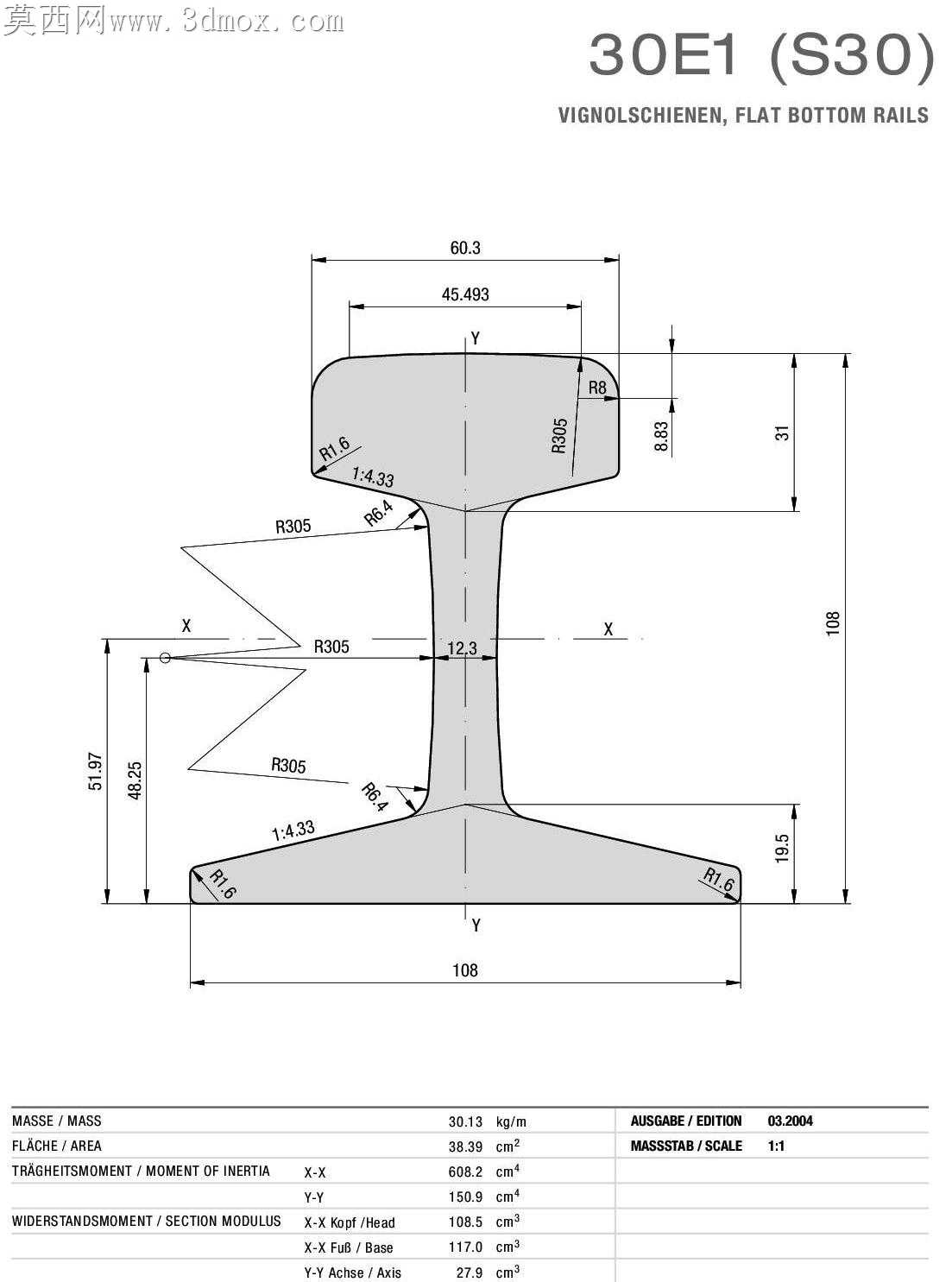

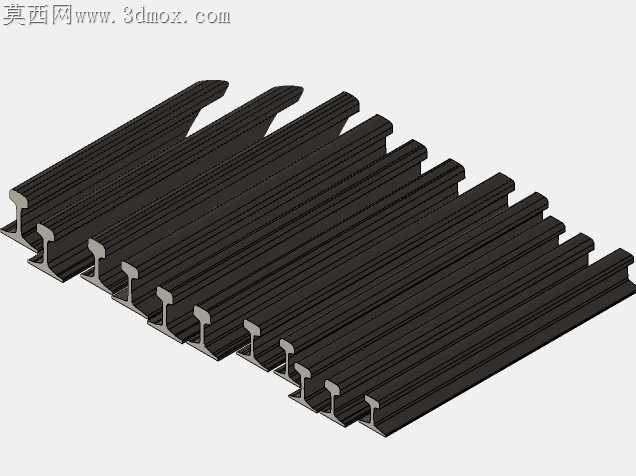

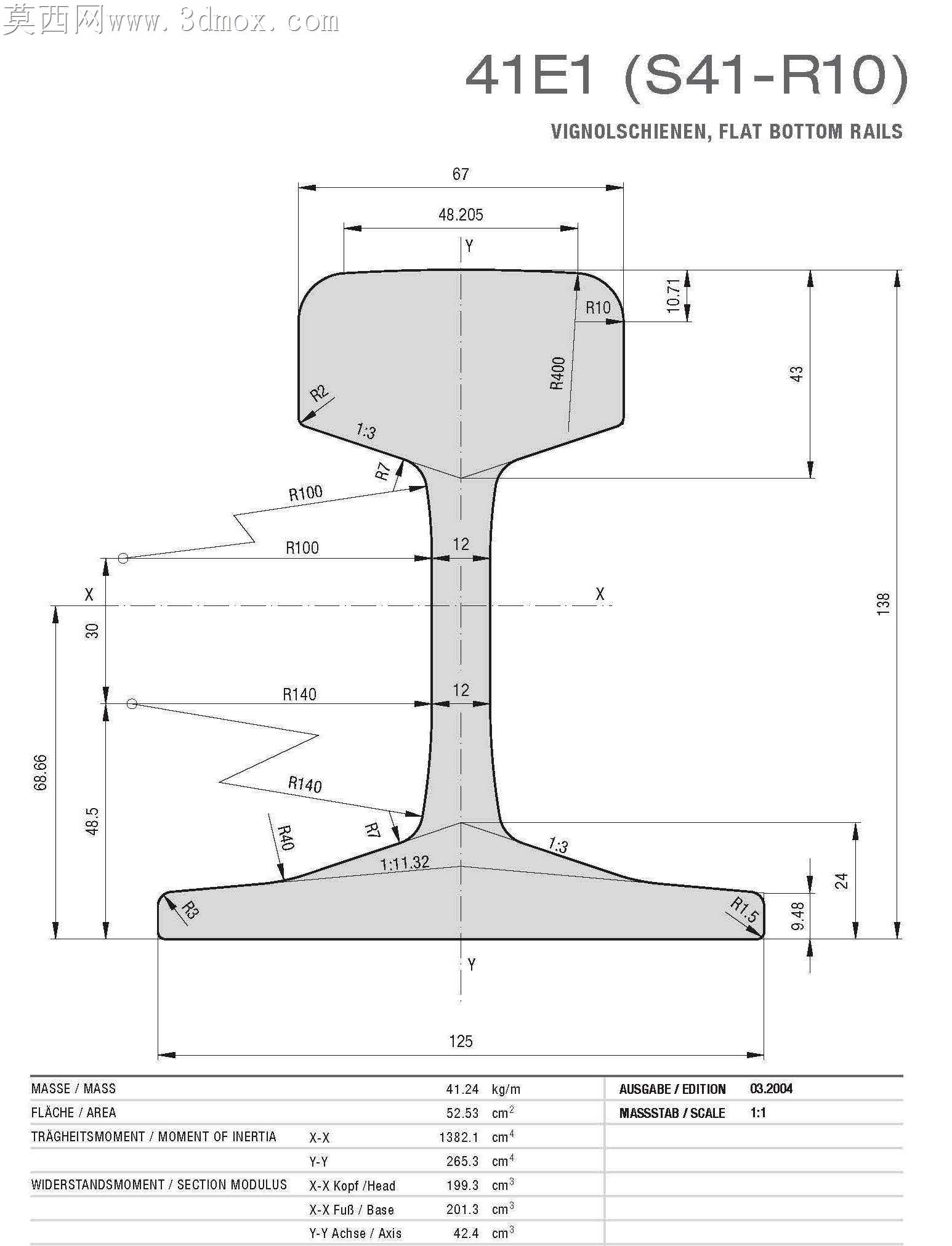

铁路轨道长期承受轮对高频冲击、温差形变与重载碾压，不同线路工况下的轨型选型直接决定线路维护周期与行车安全，过往零散的单轨型参考资料很难直观对比各型号轨头廓形、轨腰厚度、轨底宽度的适配差异，这套多规格轨道剖面集合恰好填补了工程比对环节的参考空白。轨头与轮缘接触的圆弧过渡区域没有做简化的等半径处理，每款轨型的廓形都匹配对应轮对的锥度设计，避免仿真分析时出现接触应力集中的误判，轨腰的过渡圆弧曲率完全贴合热轧工艺的成型极限，不会出现现实中无法轧制的锐角结构，轨底的支撑面宽度与斜坡角度严格对应扣件系统的压合尺寸，装配模拟时不会出现扣件悬空、压合偏移的问题。不同轨型的剖面壁厚差异做了等比例还原，轻载支线用的窄轨轨腰厚度更薄，重载货运线用的宽轨轨底加宽尺寸完全符合现场铺设的扣件间距要求，高速线路用的轨型轨头廓形做了更平滑的圆弧优化，能降低轮轨接触时的啸叫与磨耗。做轮轨磨耗仿真时可以直接调取对应轨型的剖面做接触分析，不用反复核对轨型参数重新绘制轮廓，实训教学中可以直接对比不同轨型的截面差异，讲解不同线路选型的工程逻辑，轨道扣件设计时也能直接匹配对应轨底的尺寸做压块结构优化，避免出现扣件与轨型不匹配的安装问题。每款轨型的剖面边缘都做了微小的圆角处理，还原热轧钢轨的真实边缘形态，不会出现锐边导致的应力计算异常，不同轨型的摆放间距也参考了现场存轨的堆叠间隙，做仓储、运输模拟时可以直接复用排布逻辑。
