紧凑型内置齿轮传动回转驱动装置

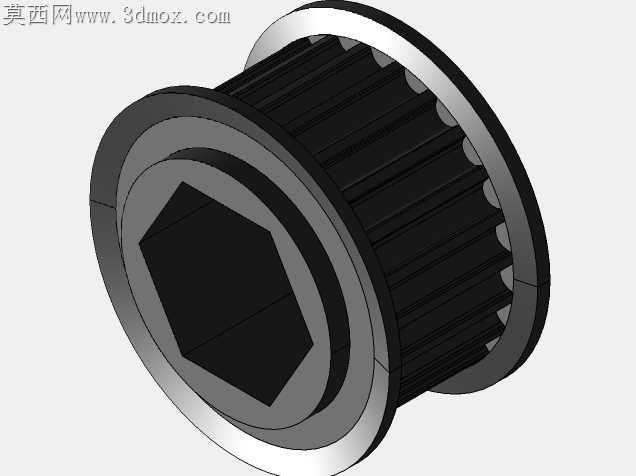

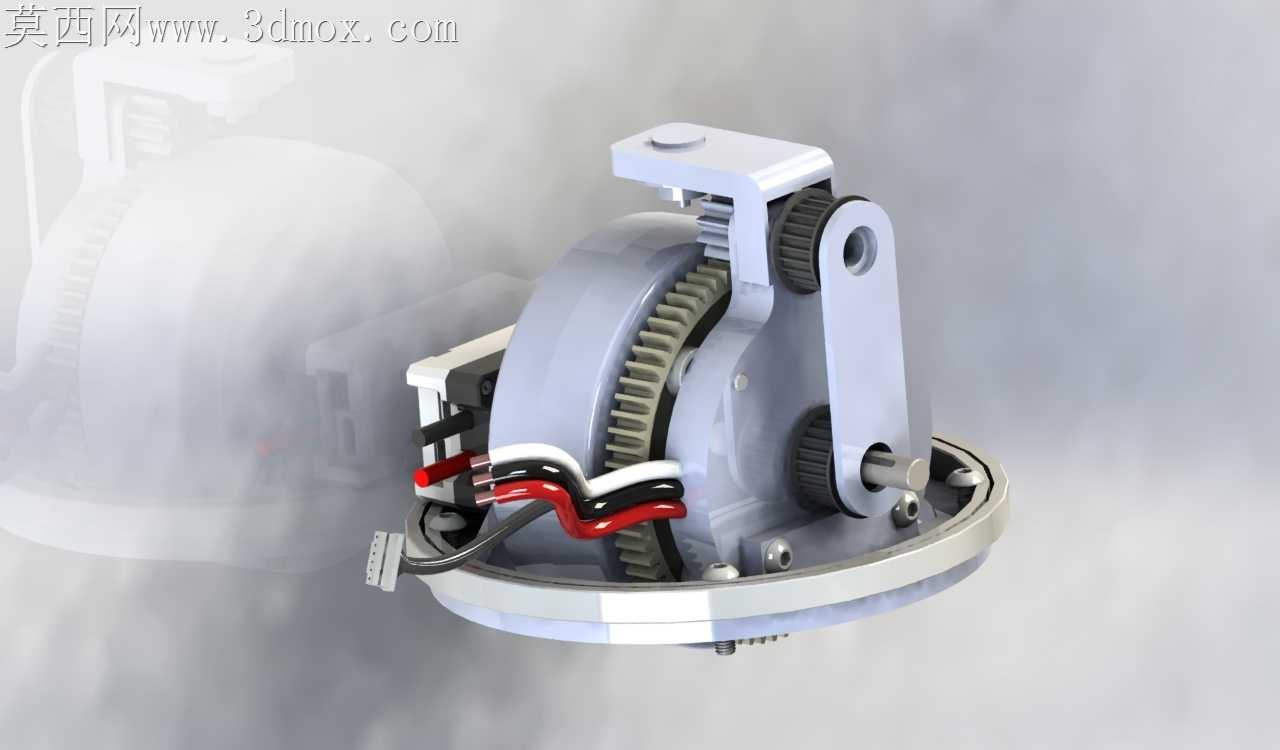

小空间内的多齿轮啮合传动，最容易出现的问题就是侧隙不均带来的回转卡顿，以及相邻传动件的干涉磨损，这套回转驱动结构在排布上完全规避了这类隐患。内齿圈与壳体采用一体化嵌装设计，没有额外的连接紧固件，既压缩了轴向安装尺寸，也避免了螺栓连接带来的齿圈圆度变形，加工时只需要一次装夹就能完成齿圈基准面与壳体安装止口的车削，同轴度公差能稳定控制在0.02mm以内，省去了后续配磨找正的工序。三个行星小齿轮沿内齿圈周向均布，安装轴与侧支架的孔位采用H7/h6间隙配合，装配时不需要额外修磨垫片，就能保证每个小齿轮与内齿圈的啮合侧隙保持在0.03-0.05mm的合理区间，既不会因为侧隙过小出现运转卡滞，也不会因为侧隙过大产生回程误差。走线位置特意避开了齿轮啮合区域，红黑动力线缆沿壳体侧壁的预留线槽排布，出线口做了圆弧过渡处理，不会出现线缆被齿轮剐蹭破损的问题，线槽的深度刚好容纳三根线缆，装配时只需要顺着槽位推入就能完成布线，不需要额外的扎带固定，减少了装配工序的同时也避免了扎带松脱卷入传动结构的风险。底部圆形安装法兰的连接孔采用长圆孔设计，现场安装时可以微调安装角度，不需要重新配钻安装孔，适配不同安装基面的公差偏差。外露的金属转轴端面做了倒角处理，装配时不会刮伤操作人员的手套，也能避免装配过程中磕碰产生的毛刺影响轴承装配精度。壳体外侧的减重槽不是等厚切削，靠近齿轮啮合受力点的位置保留了足够的壁厚，非受力区域做了挖空处理，在整体重量降低18%的前提下，壳体的结构刚性完全满足额定负载下的传动需求，不会因为受力出现形变导致齿轮啮合错位。端盖与壳体的配合面做了0.1mm的止口定位，装配时不需要打表找正就能保证端盖与齿圈的同轴度，密封胶槽开在止口内侧，涂胶后不会出现溢胶污染齿轮啮合面的问题。
