小型低空飞翼布局无人飞行器设计

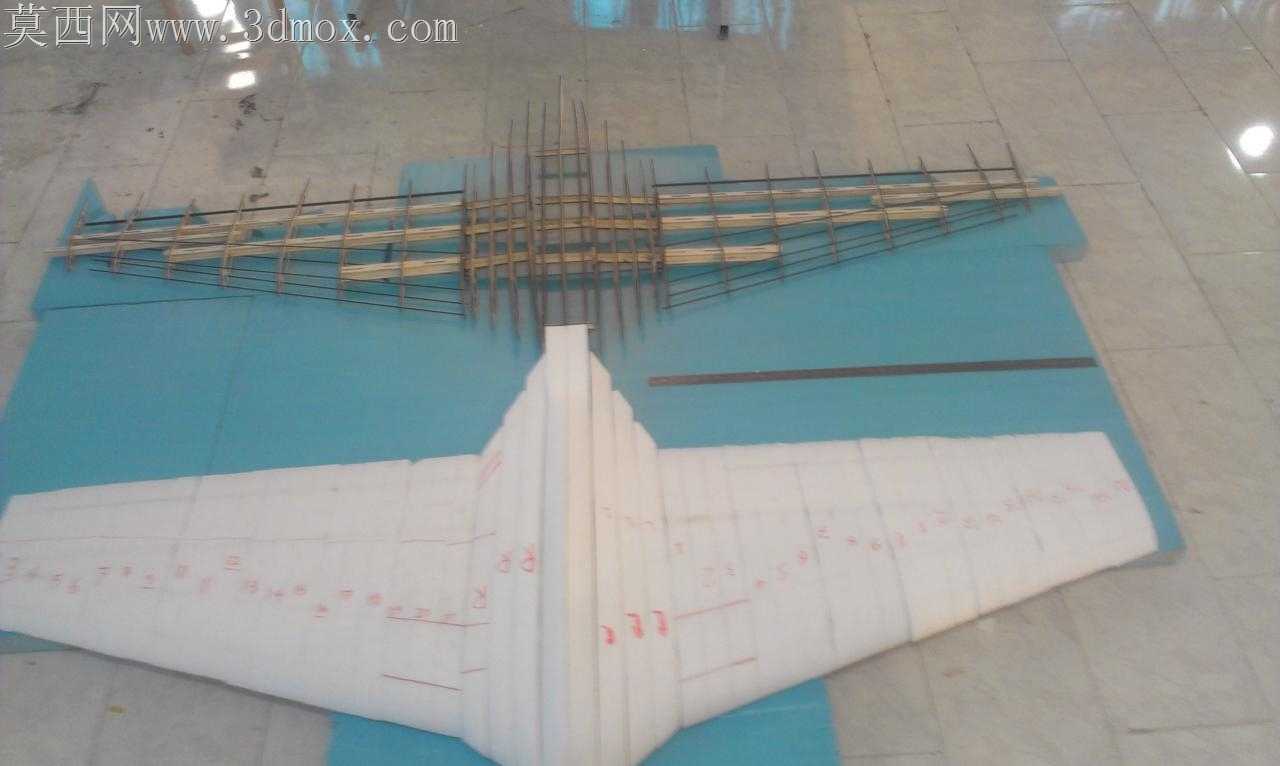

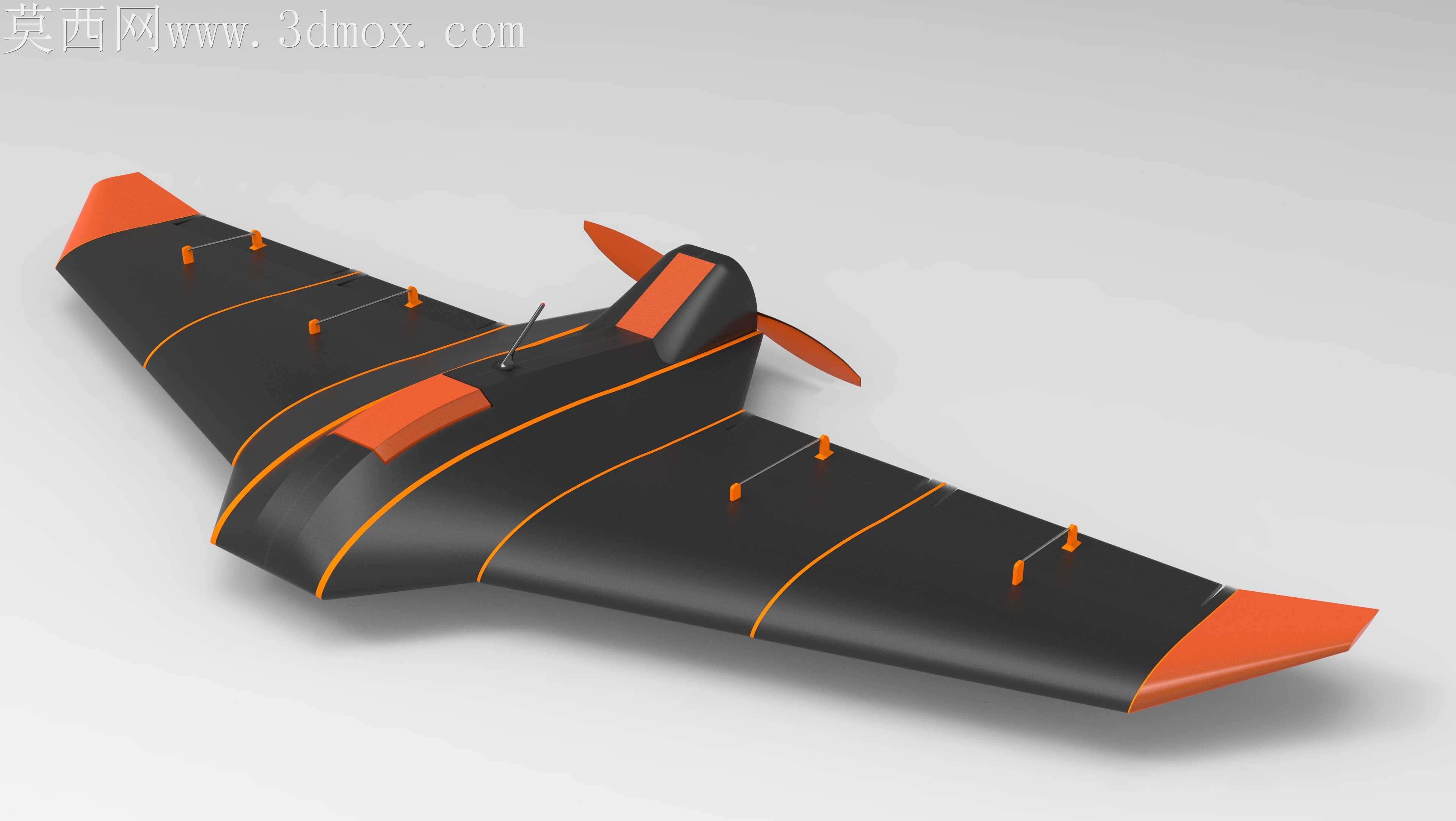

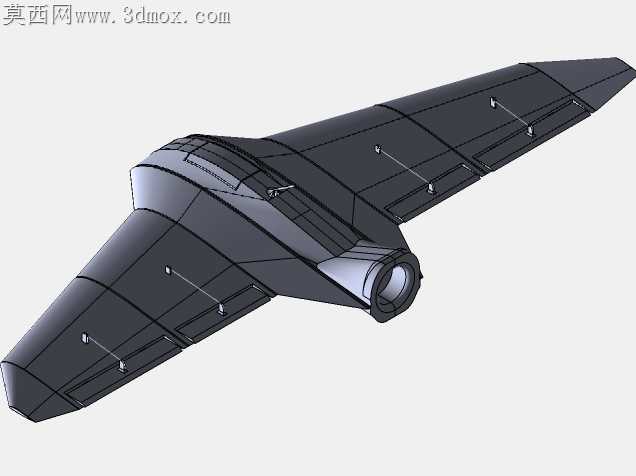

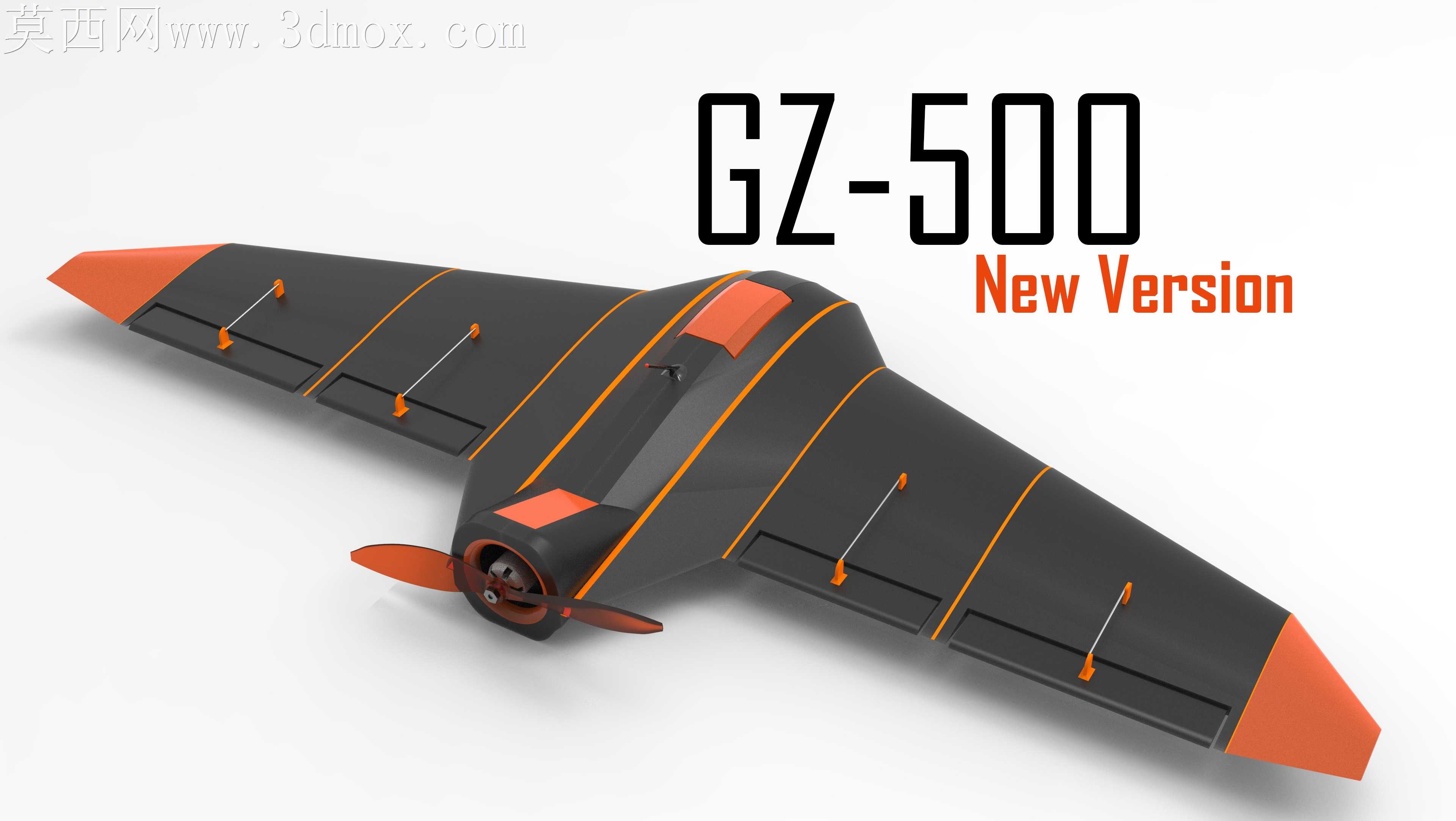

飞翼布局低空无人机的加工适配，最先要解决的是翼身融合段的曲面分件难题，这类无尾飞翼没有传统机身与机翼的明确分界，整块蒙皮如果做成一体结构，小尺寸手板加工时极易出现脱模变形，量产阶段的复合材料铺层也会因为曲面曲率突变出现纤维褶皱。这款GZ-500新版的翼面做了等距的橙色标识条分割，不是单纯的外观装饰，每一条分割线都对应内部翼肋的安装定位点，加工时可以沿着这些分割线将蒙皮拆成六段独立单元，每一段的曲面拔模斜度都控制在1.5度以上，既满足3D打印手板的无支撑成型要求，也适配碳纤维预浸料的模压成型工艺，不会出现局部积料或者厚度不均的问题。机头位置的螺旋桨整流罩没有采用常见的半球形设计，而是做了和翼身前缘曲率衔接的扁锥造型，这个细节是为了适配前端动力舱的装配公差，螺旋桨驱动电机的安装座和整流罩之间预留了0.2mm的周向间隙，配合翼尖的橙色整流端盖，能抵消低空飞行时翼面震颤带来的装配错位，不会出现整流罩和旋转桨叶刮蹭的隐患。翼面上的六个小型舵面摇臂安装位，没有直接在蒙皮上开孔固定，而是在每个安装位下方预埋了1mm厚的铝合金衬套，衬套和内部的碳纤维翼肋通过厌氧胶粘接固定，舵机的拉力直接传递到翼肋结构上，不会反复拉扯蒙皮导致开孔处开裂，低空低速飞行时频繁调整舵面也不会出现结构松旷。机腹位置的设备舱开口做了阶梯式止口设计，配合对应的舱盖可以不用额外加密封胶条就能达到IP54的防尘防水等级，适配野外低空作业时的复杂起降环境，落在有浮尘或者浅草的地面时，杂物不会顺着缝隙进入设备舱影响航电设备工作。翼尖的橙色端盖除了整流作用，还集成了飞行状态指示灯的安装位，端盖内部做了十字形的加强筋，既可以在轻微擦碰翼尖时吸收冲击能量，也能避免指示灯的光线从翼根位置漏出影响飞手的目视判断。螺旋桨采用两叶设计，桨叶的翼型做了低速优化，前缘的厚度比常规同尺寸螺旋桨厚0.3mm，低空飞行遇到乱流时桨叶不容易出现颤振，配合机头的橙色桨毂整流罩，能把前飞时的阻力降低8%左右，小容量电池也能获得更长的续航时间。
