管道焊接对接用内管卡结构设计

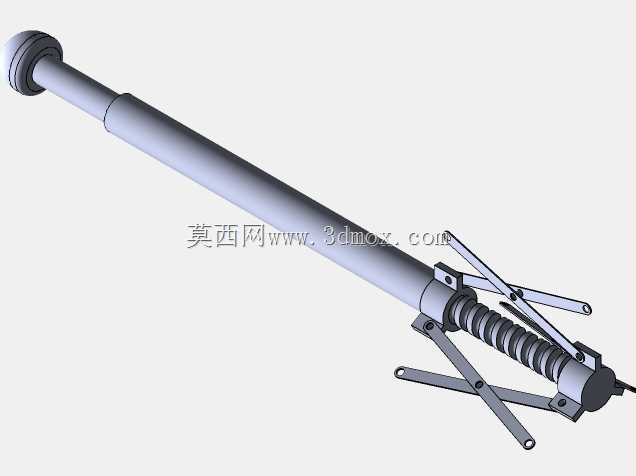

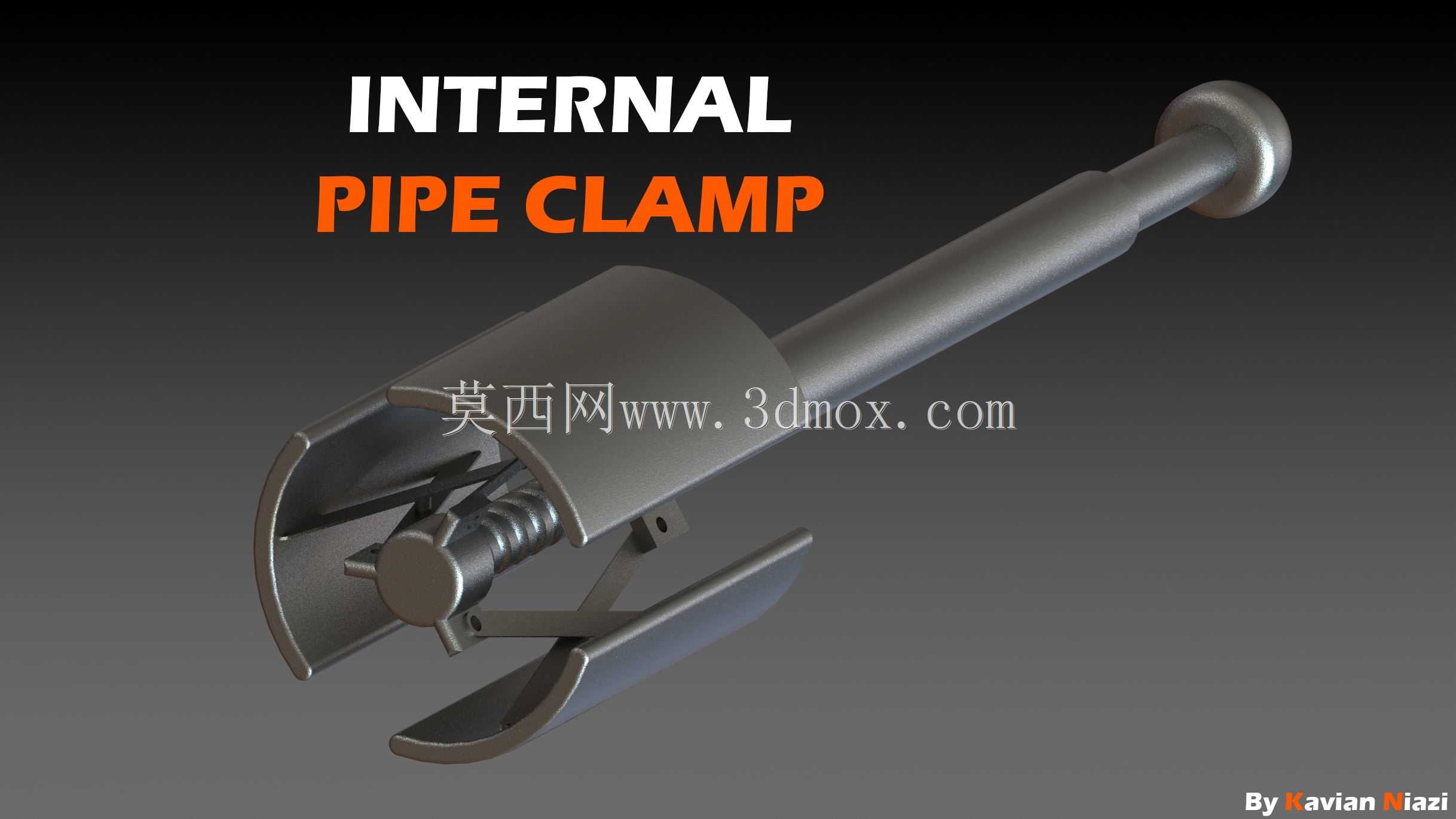

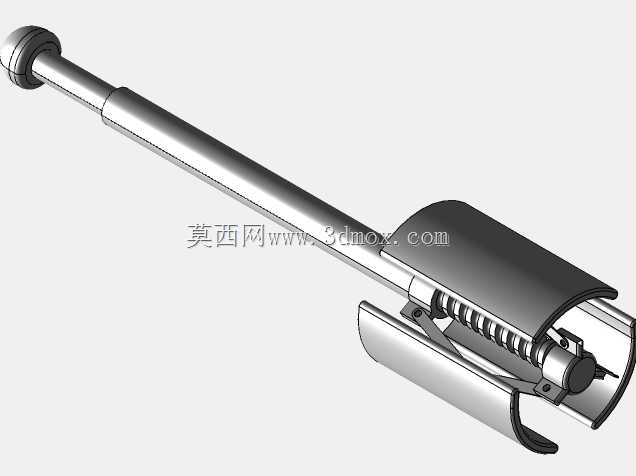

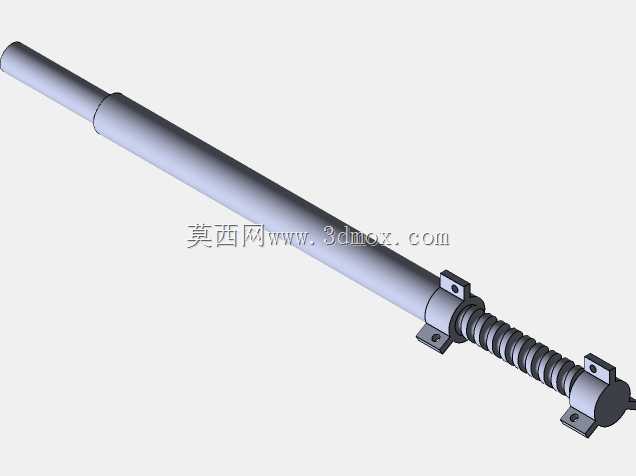

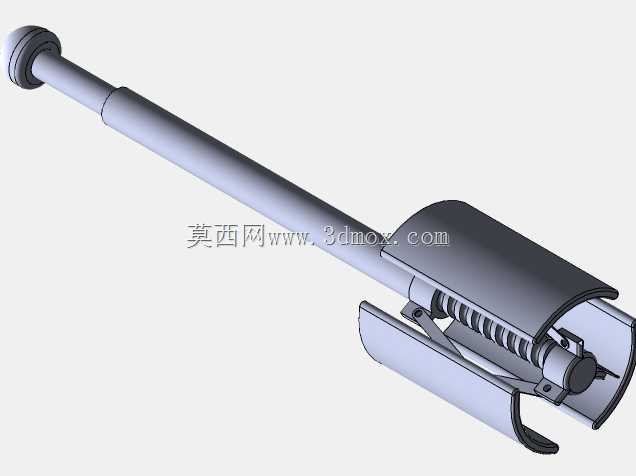

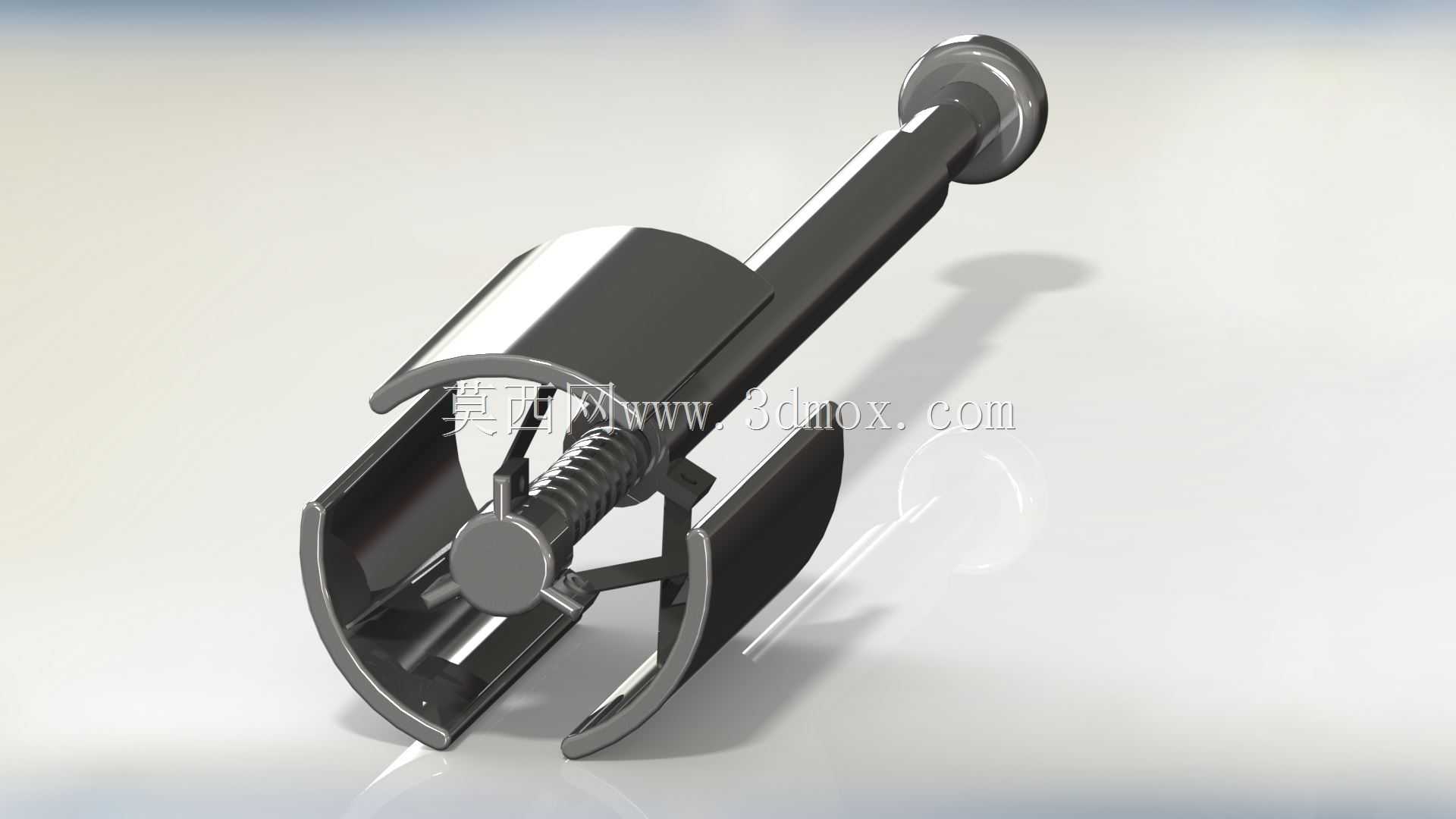

在管道安装施工的现场作业场景中，管道焊前对接的对中精度直接决定了焊缝成型质量与后续管路的运行可靠性，尤其是中小口径金属管道的组对环节，传统的外部对口器容易在管道外壁留下卡压痕迹，且在狭窄管廊、贴墙布设的管路作业场景中，外部工装的操作空间十分受限，内管卡正是针对这类作业痛点设计的内置式管道组对固定工装。这款内管卡采用内置扩张式的结构逻辑，整体由推送杆、扩张撑爪、复位弹簧、导向筒体几个核心部分组成，作业时将工装整体从管道端口伸入待对接的两根管道接缝内部，通过按压端部的推送杆带动内部的连杆机构动作，驱动周向均匀分布的三块弧形撑爪同步向外扩张，撑爪的外弧面与管道内壁紧密贴合，依靠均匀的径向撑紧力将两根待对接管道的同轴度校准到工艺要求范围内，同时限制两根管道在焊接过程中出现的径向错位与轴向窜动，为焊接作业提供稳定的组对基础。从设计思路来看，这款内管卡充分考虑了现场作业的操作便捷性，周向分布的撑爪采用等弧度设计，扩张时每块撑爪的接触压力保持一致，避免单点位压力过大造成管道内壁局部变形；复位弹簧的配置可以在焊接完成后，松开推送杆时自动带动撑爪回缩，方便工装从管道内部快速取出，不会在管内残留多余部件。撑爪的弧形工作面做了圆角过渡处理，伸入管道和取出过程中不会刮伤管道内壁的防腐层或加工面，适配薄壁金属管道的组对作业需求。在安装边界与尺寸适配方面，这款内管卡的撑爪扩张行程覆盖了对应公称通径管道的内径公差范围，导向筒体的外径小于适配管道的最小内径，保证工装可以顺畅伸入管道内部；推送杆的长度预留了足够的操作余量，即使两根管道初步组对时存在一定的端口间隙，操作人员也可以在管道外侧完成撑紧、释放的全部操作，不需要探身到管路下方或狭窄间隙内调整工装。相比传统的外部对口夹具，这款内管卡不会遮挡管道外侧的焊接作业面，焊工可以连续完成整圈焊缝的焊接，不需要中途停顿拆卸移位工装，能够有效提升管道焊接的组对效率，减少焊后错边、未焊透等质量缺陷，既适用于工业工艺管道的安装现场组对，也可以在管道预制车间的批量管段组对工序中使用，在给排水管路、工业输气管路、小型工艺输送管线的焊接作业中都能发挥稳定的对中固定作用。
