飞翼布局小型低空侦察无人机结构设计

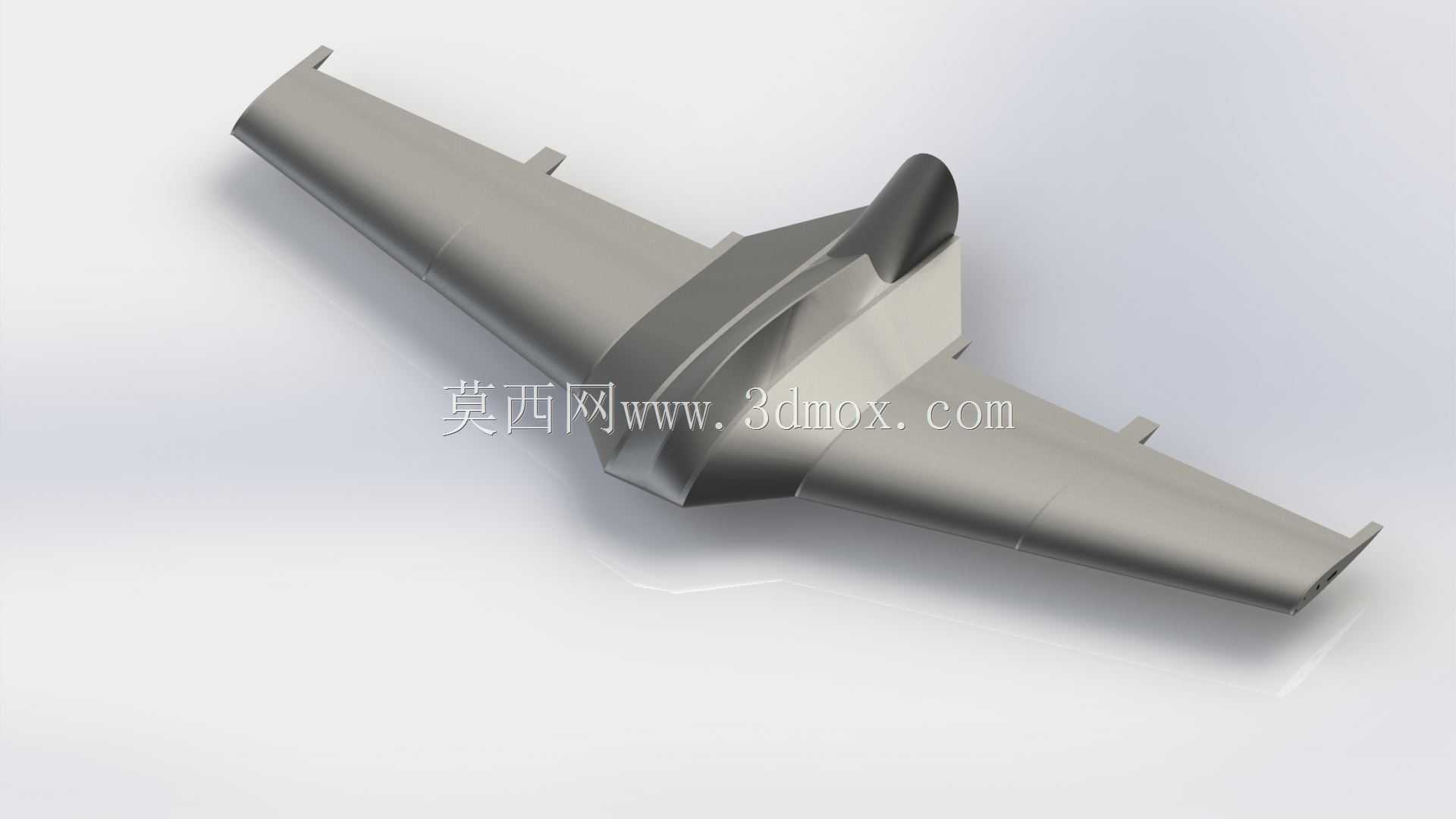

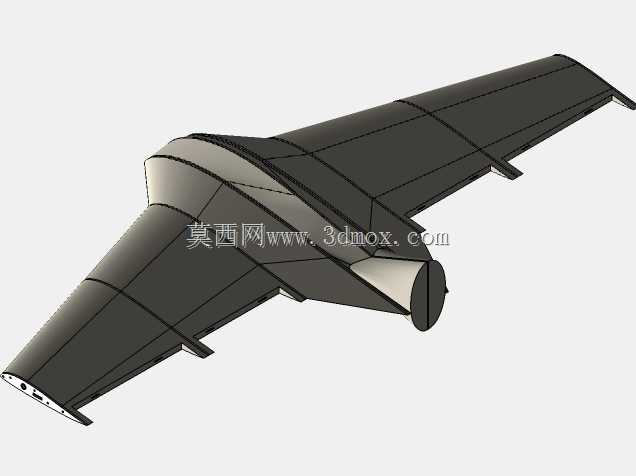

这款飞翼布局的小型无人航空器，主要面向低空近域的作业场景设计，可适配城市精细化巡检、农林作业航测、小范围空域环境监测、应急场景先期探查等多类民用作业需求，无需搭载专用起降跑道，在平整的硬质开阔场地即可完成起降操作，部署灵活度远高于同量级固定翼航空器。从功能特性来看，该机型采用无尾飞翼一体化融合设计，整机没有额外突出的垂直安定面与独立尾翼结构，机身与机翼完全平滑过渡，既能够有效降低飞行过程中的空气阻力，提升巡航阶段的能效比，延长单次作业的续航时长，也能大幅降低整机的雷达反射截面积，适配需要低信号特征的特殊作业场景。机身中部设置有凸起的设备舱结构，可集成飞控主板、导航定位模块、动力供电单元与任务载荷挂载位，能够根据不同作业需求快速更换航拍相机、多光谱传感器、气体检测模块等不同任务设备，满足差异化的作业要求。在设计思路上，该机型优先平衡了气动效率与结构可靠性，机翼采用大展弦比后掠设计，翼型选用低速高升力翼型，能够在较低的巡航速度下提供足够升力，降低失速风险，提升低空低速作业时的飞行稳定性；翼身融合的过渡段做了连续曲面优化，避免气流在机身机翼衔接位置产生分离，降低飞行过程中的紊流干扰，提升飞行控制精度。机翼后缘设置有分体式操控舵面，可同时替代传统固定翼的副翼与升降舵功能，通过两侧舵面的差动与同向偏转，分别完成滚转、俯仰姿态的调整，简化了整机的操纵机构复杂度，降低结构重量与后期维护成本。从外形尺寸与安装边界来看，该机型整体翼展控制在小型便携无人机的尺寸区间，整机长度与翼展比例经过优化，既保证了足够的机翼面积提供升力，也不会因为尺寸过大导致运输、存储不便；机身底部预留了标准化的载荷安装接口，接口位置与整机重心匹配，挂载不同重量的任务设备时仅需做小幅配重调整即可保证整机平衡，不会影响飞行姿态稳定性；整机外轮廓无尖锐突出结构，所有舵面与机身衔接处都做了顺滑过渡处理，既能够降低飞行阻力，也能避免地面搬运、部署过程中出现剐蹭损伤。该机型的动力系统预设为后置推进式安装位，螺旋桨布置在机身后端，不会遮挡前部任务载荷的工作视野，同时推进式布局也能让整机的重心配置更趋合理，提升飞行过程中的姿态稳定性，适配长时间低空匀速巡航的作业需求。
