四旋翼航拍无人机整机结构设计

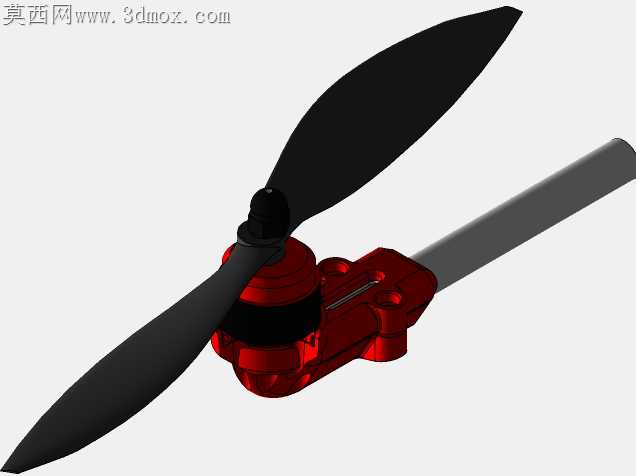

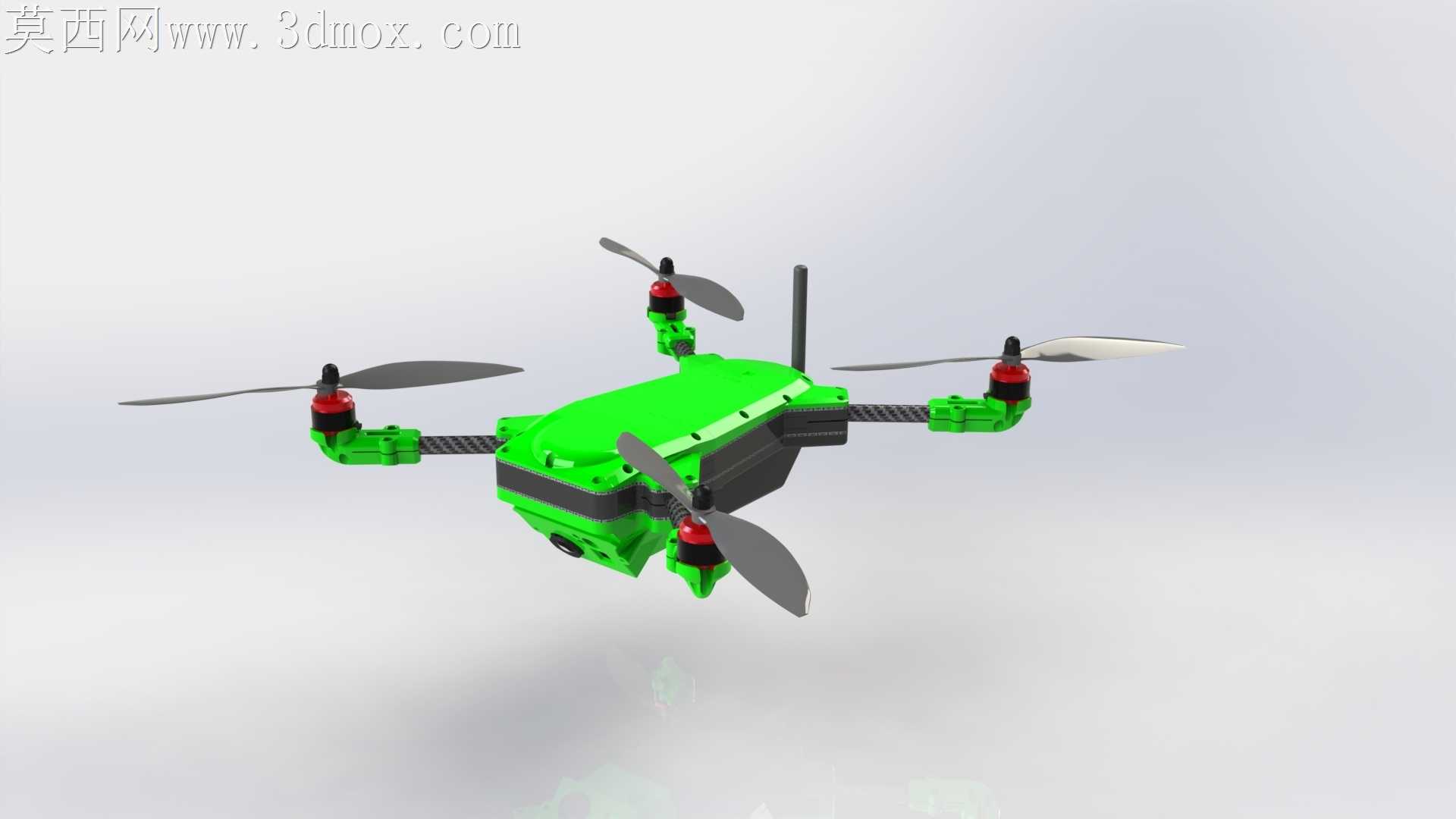

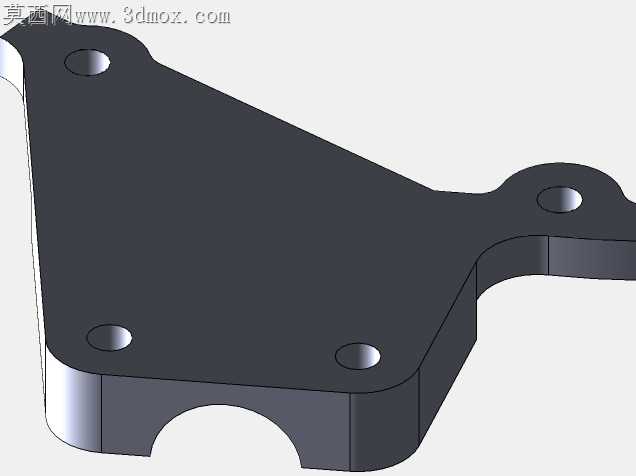

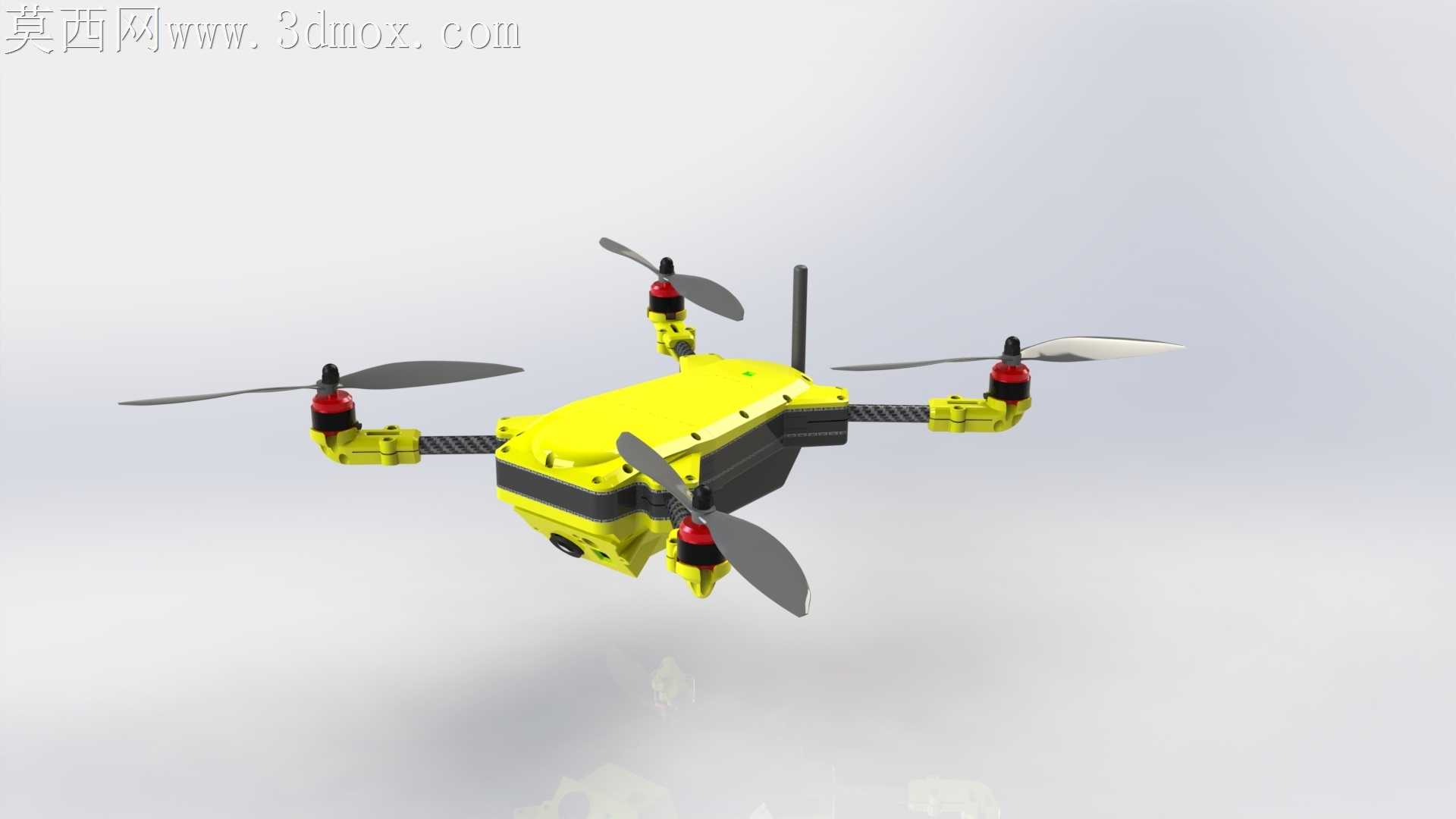

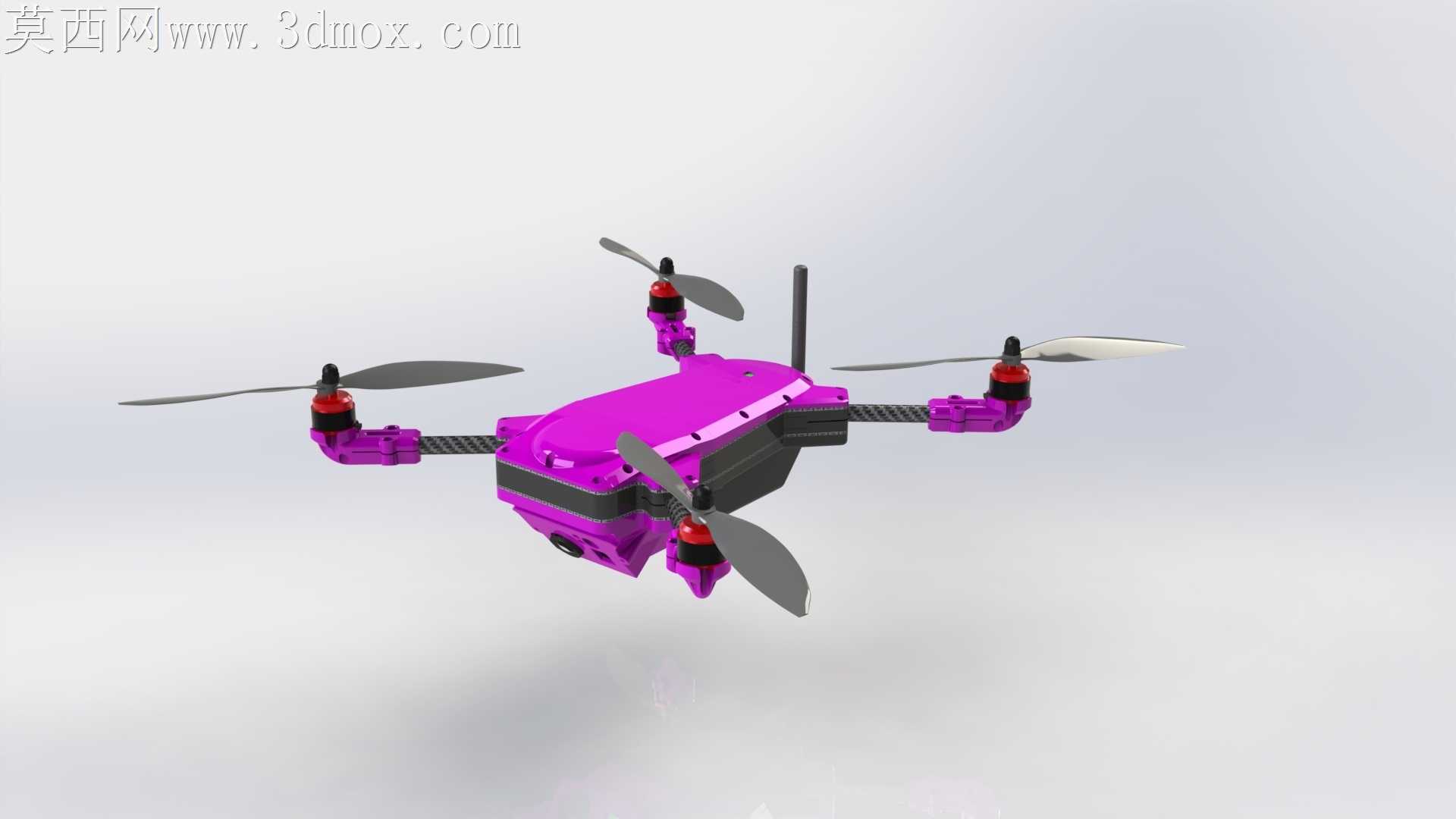

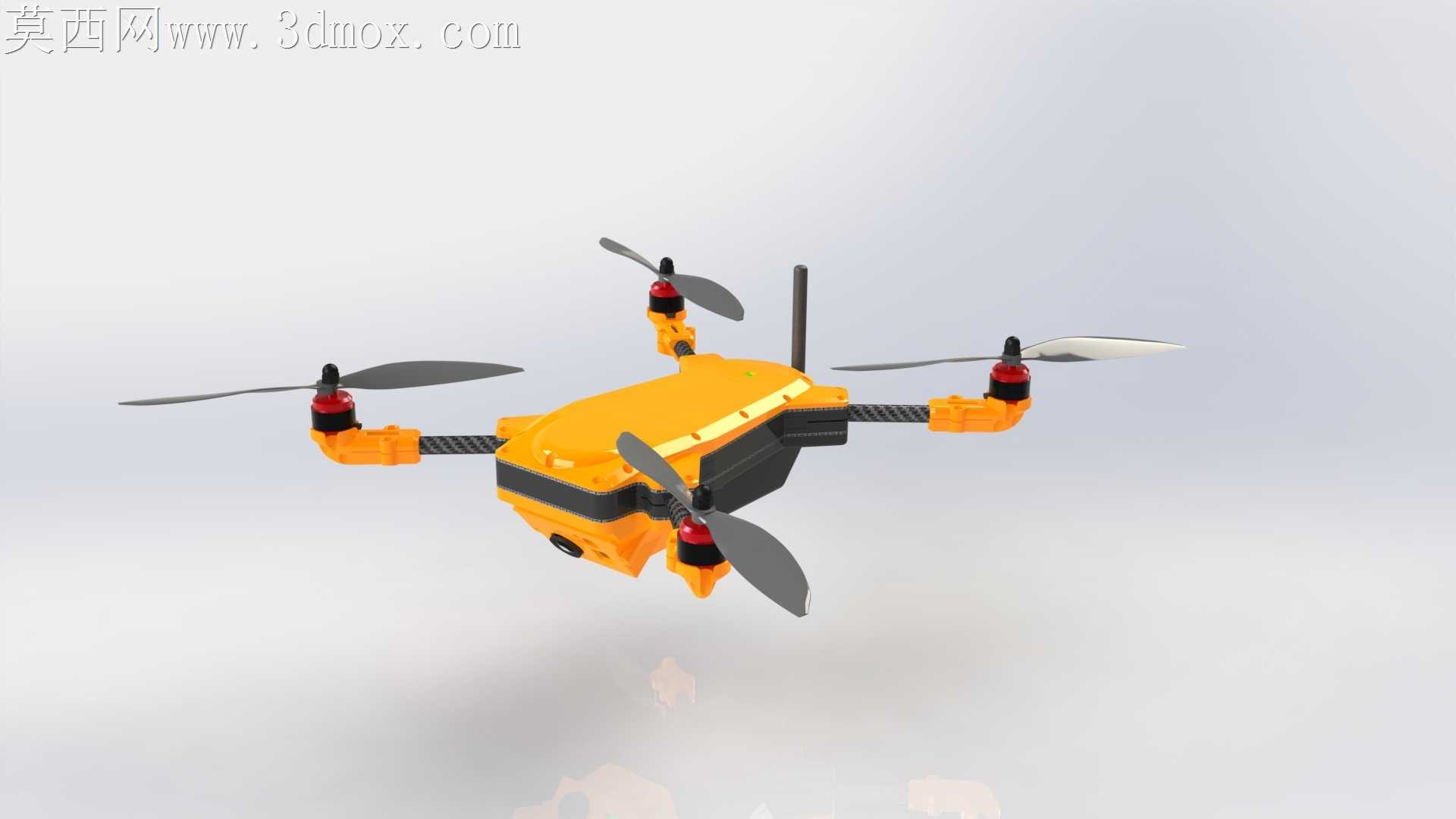

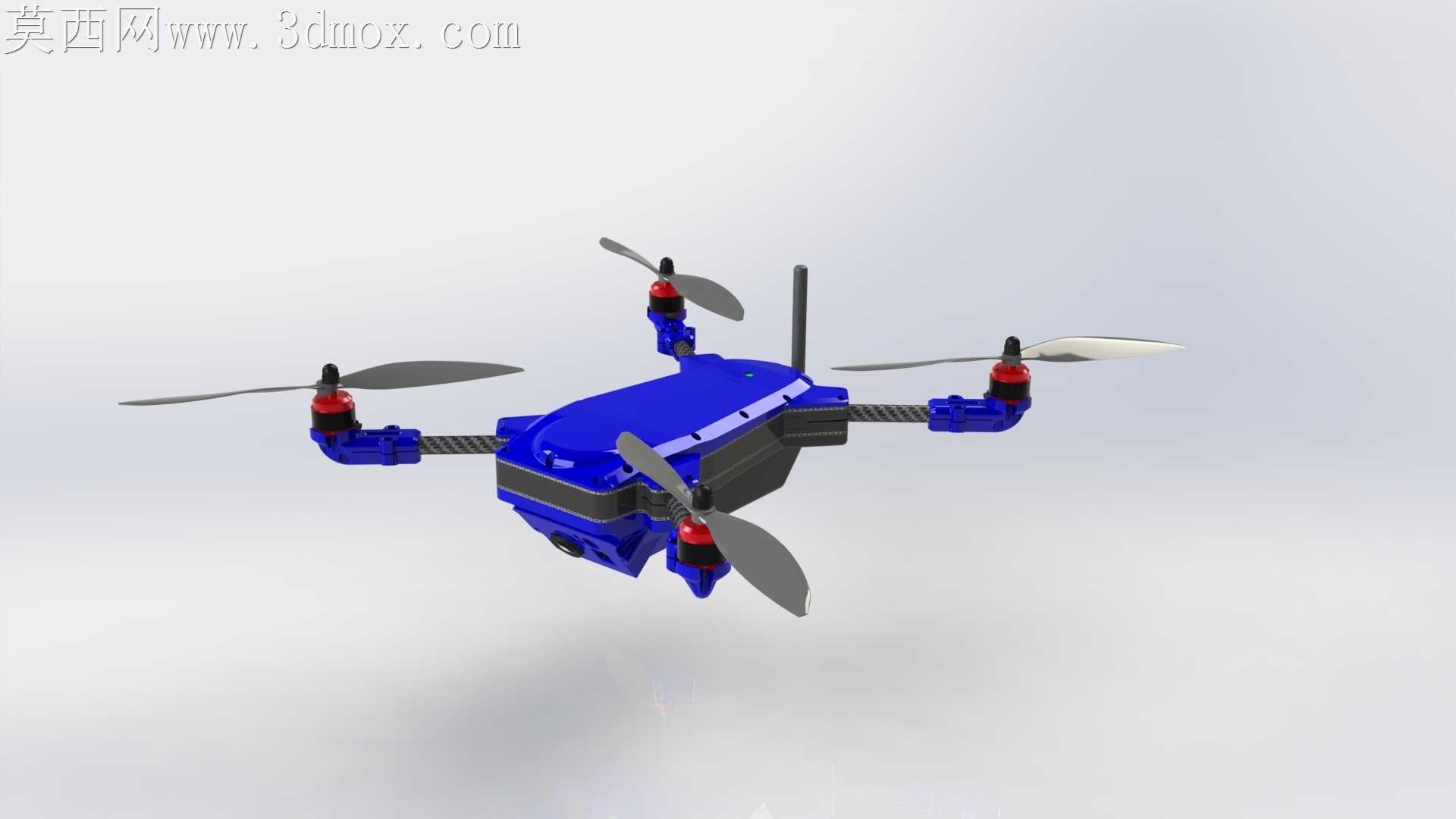

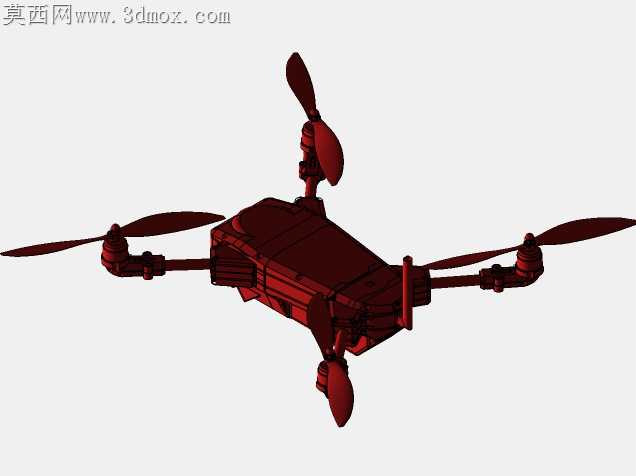

消费级航拍无人机的机臂折叠锁止结构，一直是小批量加工阶段最容易出现公差累积的部位，这款四旋翼机型在机臂与主机身的铰接位置做了针对性的结构调整。碳纤管机臂插入红色注塑端座的深度比常规同级别机型深3毫米，配合周向三条均布的防滑筋，不用额外打胶就能抵消飞行时旋翼转动带来的周向扭转力，避免长期使用后机臂松旷导致的动平衡失衡。机臂端座与机身主体的铰接轴采用了过盈0.02毫米的公差配合，锁止卡扣的咬合面做了1.5度的微小拔模斜度，注塑成型后不用二次修配就能实现清脆的锁止反馈，不会出现卡扣虚位导致的飞行时机臂抖动。主机身上壳的曲面过渡没有追求极致的流线造型，而是在摄像头安装位上方做了微小的挡边凸起，能避免高速前飞时气流直接冲击镜头云台的减震球，减少航拍画面的果冻效应。上壳与下壳的连接止口做了整圈的迷宫式结构，不用额外贴泡棉密封胶条就能阻挡日常飞行时的浮尘进入机身内部，同时给后期改装预留了足够的内部走线空间，飞控、电调、电池的安装位都做了通用化的螺柱孔位，不用重新打孔就能适配不同品牌的同规格配件。旋翼电机的安装座直接和机臂端座做成一体注塑结构，省去了额外的金属连接片，既减轻了机臂末端的重量，降低了电机转动时的共振概率，也减少了装配环节的零件数量，单机组装能少拧八颗固定螺丝。天线座直接布置在机身尾部的最高位置，和机身内部的电子元器件做了物理隔离，避免图传信号被碳纤维材质的机臂屏蔽，飞行时的图传有效距离能比同功率内置天线的机型提升近两成。电池仓的卡扣位置做了内凹处理，不会因为降落时的轻微磕碰导致电池松脱断电，仓内的防滑胶垫位置刚好对准电池的重心点，插入电池后不会出现前后窜动的情况，不用额外加塞泡棉调整配重。脚架的安装位预留了快拆接口，日常收纳时可以快速拆下脚架减小收纳体积，安装时靠卡扣的预紧力就能固定，不用额外拧螺丝锁紧。所有外露的螺丝孔位都做了沉台设计，螺丝锁紧后表面和外壳齐平，不会出现凸起的螺丝头打乱气流的情况，也能减少飞行时的风阻噪音。
