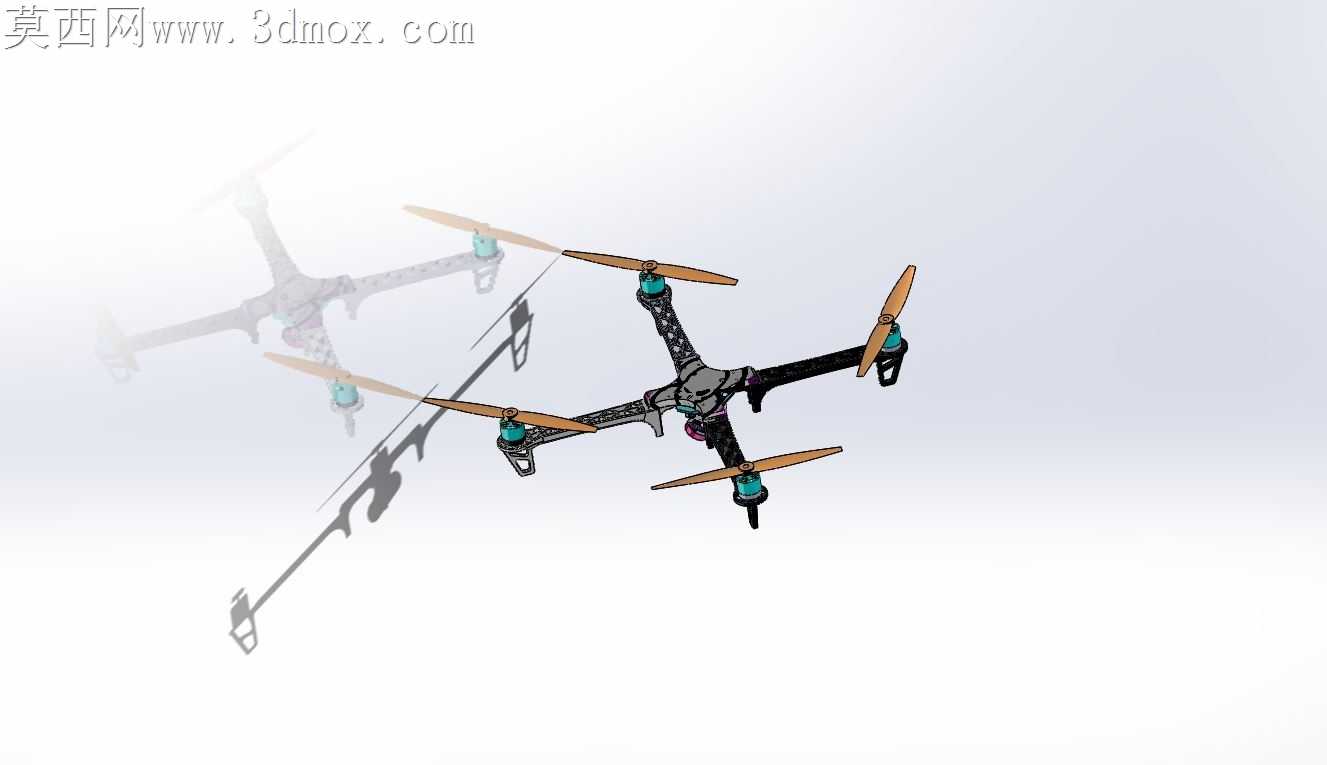

骷髅纹饰四旋翼航拍无人机结构设计

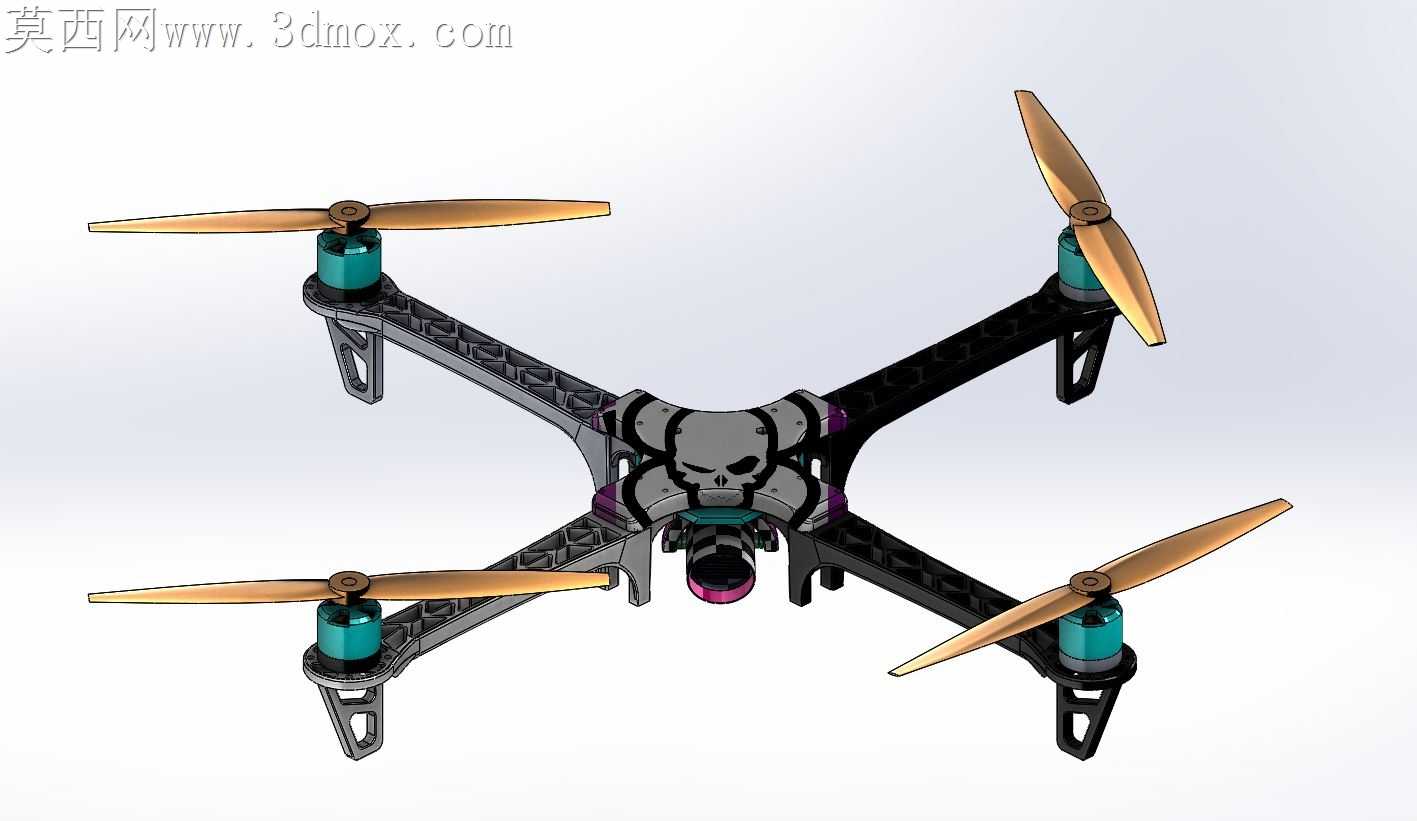

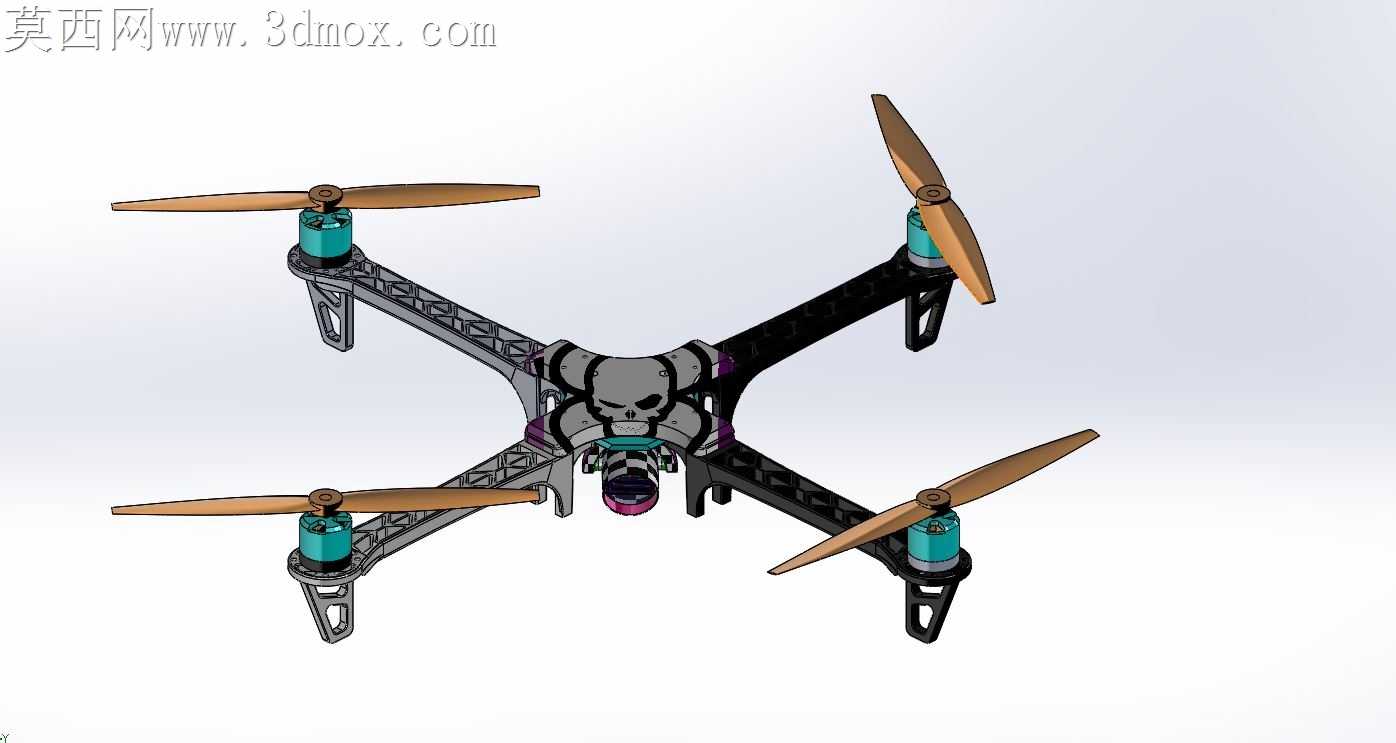

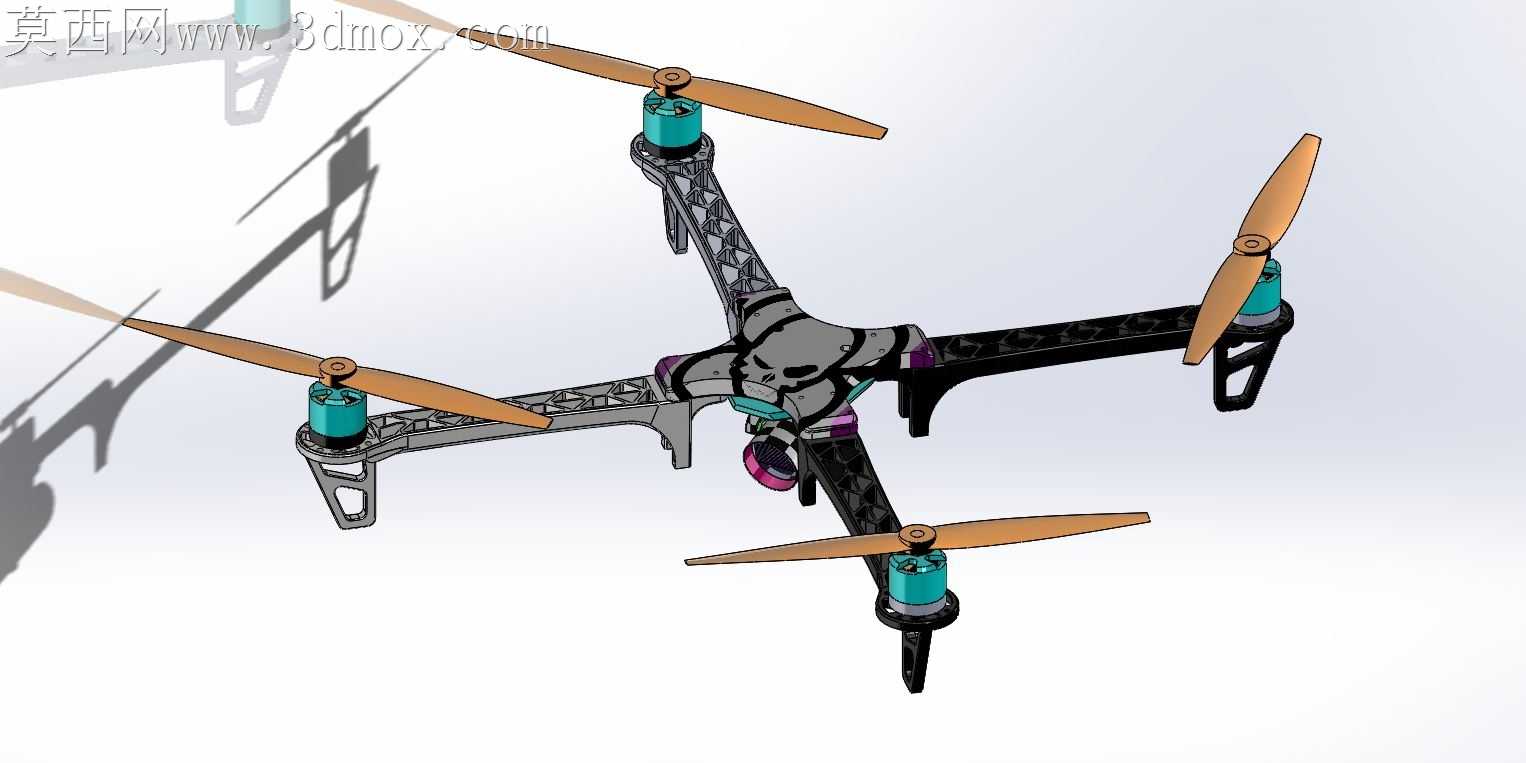

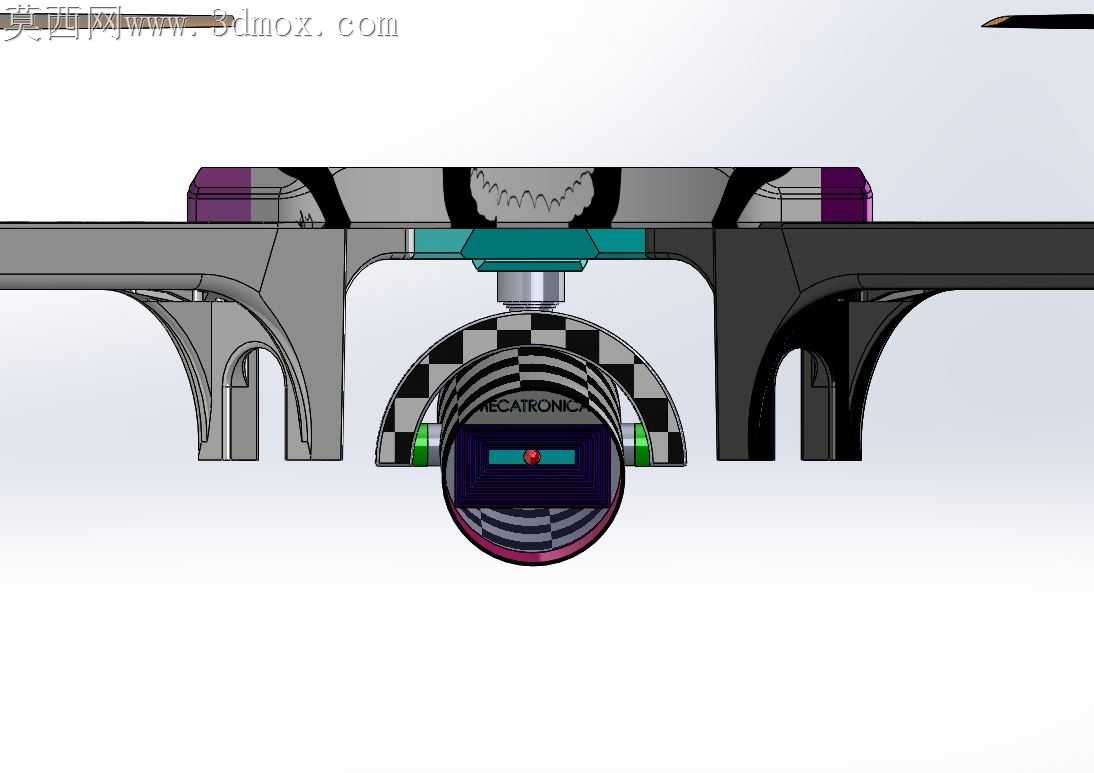

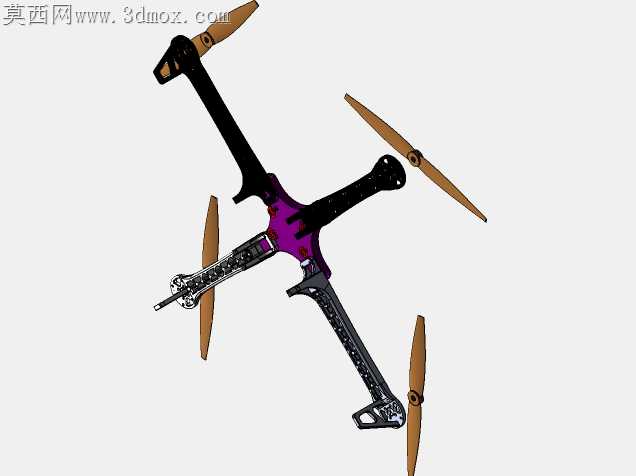

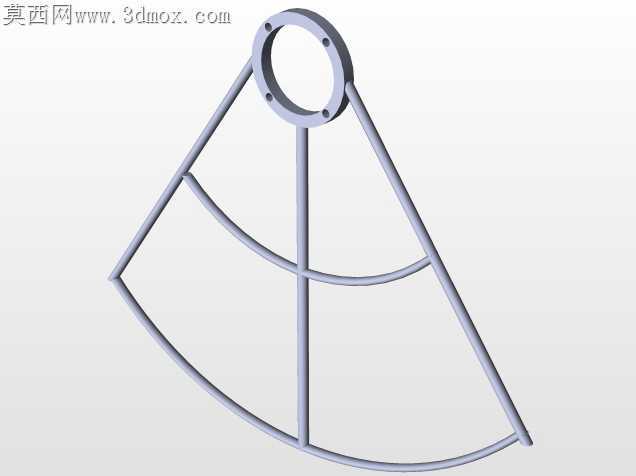

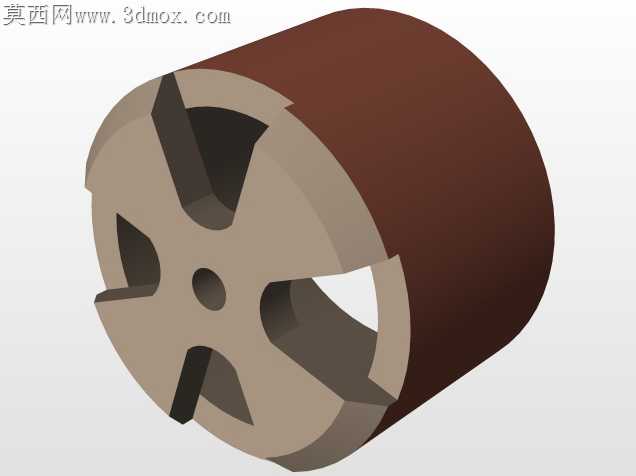

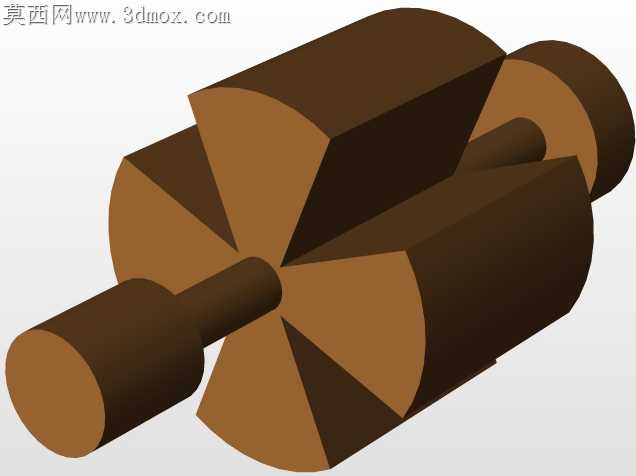

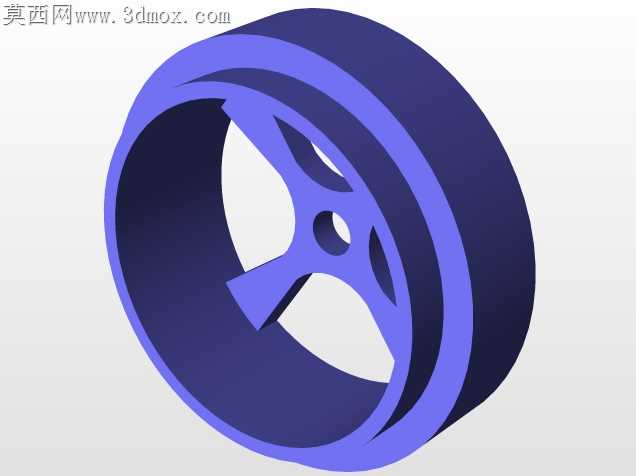

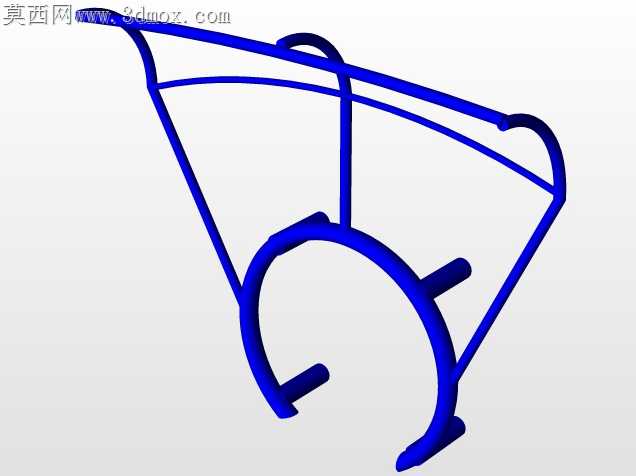

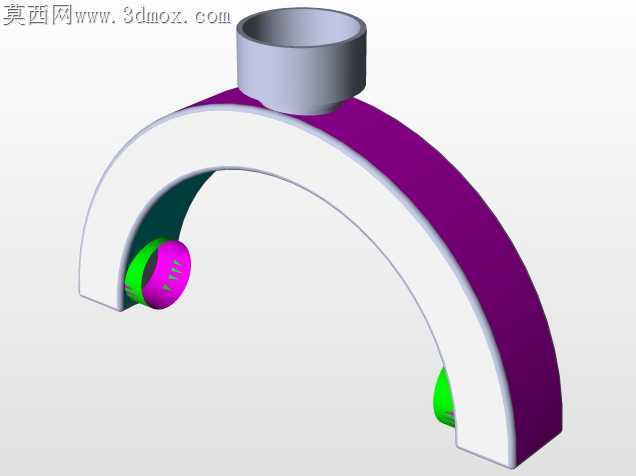

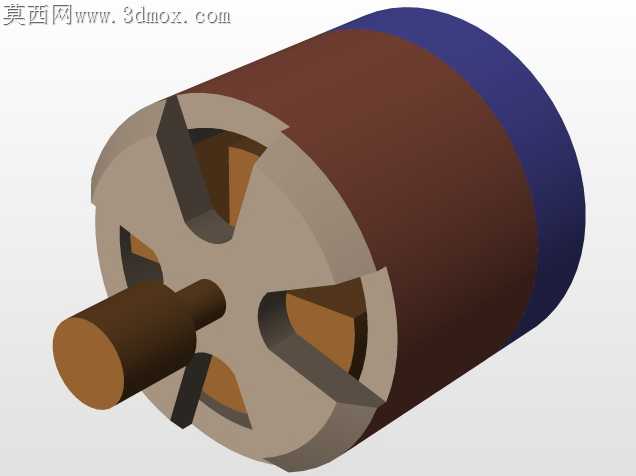

碳纤维板材切割的机臂在实际装机时最容易出现的问题，是电机安装座与机臂主体的同轴度偏差，一旦偏差超过0.2mm，高速旋转的螺旋桨就会带动整个机架产生高频共振，不仅会让航拍画面出现规律性水波纹，长期飞行还会加速电机轴承的磨损。这款四旋翼机架在机臂与中心板的连接位置做了嵌入式定位凸台，凸台与中心板的安装槽采用H7/p6的过渡配合，不需要额外打胶定位，拧紧紧固螺丝后就能自动保证四个机臂的延展角度完全一致，不会出现装机时靠肉眼对齐导致的角度偏差。机臂末端的电机安装座做了下沉式设计，电机底座嵌入安装座2mm深度，既可以降低电机整体的重心高度，又能避免电机固定螺丝直接穿透碳板导致的螺纹滑牙问题，日常炸机更换电机时也不会因为反复拆装损坏机臂结构。中心板上的骷髅造型装饰件并非单纯的外观设计，凸起的造型刚好覆盖了飞控安装位的上方，能在发生正面碰撞时吸收一部分冲击能量，避免飞控板直接受到硬物撞击损坏。起落架的支臂做了镂空的三角形减重结构，在不降低结构强度的前提下尽可能削减了不必要的重量，支臂末端的圆角处理能在降落时分散冲击力，不会因为硬着陆出现支臂根部断裂的问题。螺旋桨采用仿木质的哑光纹理设计，相比亮面塑料桨叶能减少飞行时的阳光反光，不会在航拍镜头里出现多余的反光光斑。电调的安装位隐藏在机臂与中心板连接的夹角位置，走线可以顺着机臂的内置线槽直接连接到中心板的分电板，不会出现线材外露被螺旋桨打到的隐患。云台安装位做了可调节的阻尼卡槽，不需要额外加装减震球就能过滤一部分飞行时的高频振动，搭载小型运动相机时能获得更稳定的拍摄效果。机架上所有的外露螺丝孔都做了沉头处理，螺丝拧紧后表面与碳板齐平，不会出现凸起的螺丝头勾到连接线或者其他配件的问题。机臂的碳纤维纹理走向顺着受力方向排布，纵向的抗弯折能力比普通斜纹碳板高出近三成，做急转动作时机臂的形变量控制在极小范围内，不会因为机臂抖动影响飞行姿态的稳定性。
