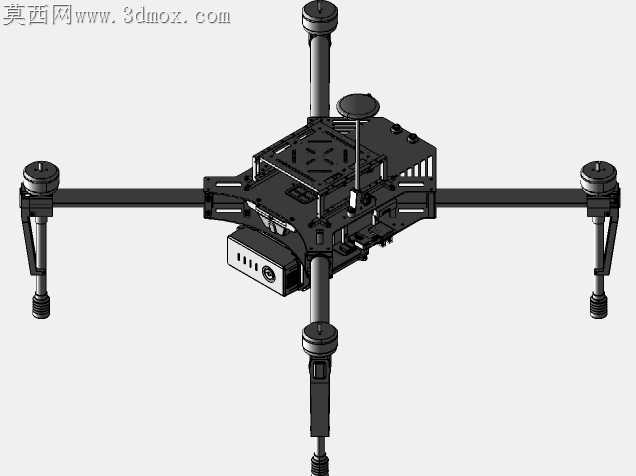

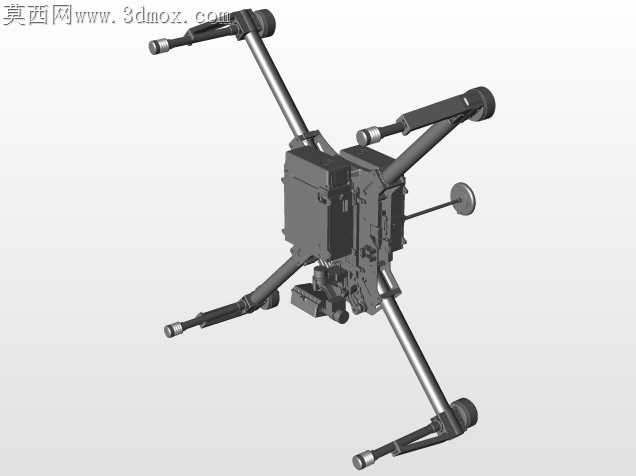

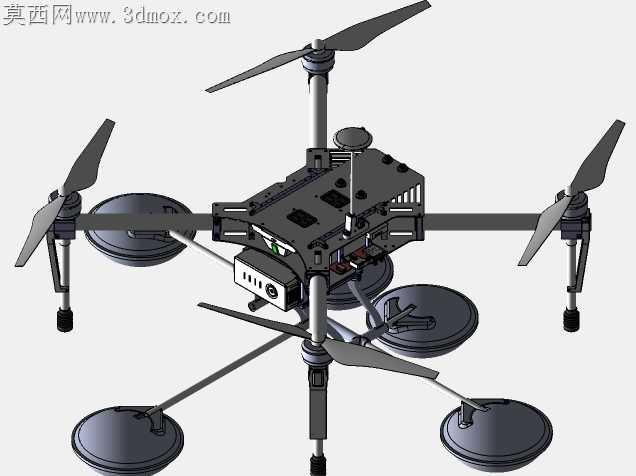

大疆M100无人机中心承载机架结构设计

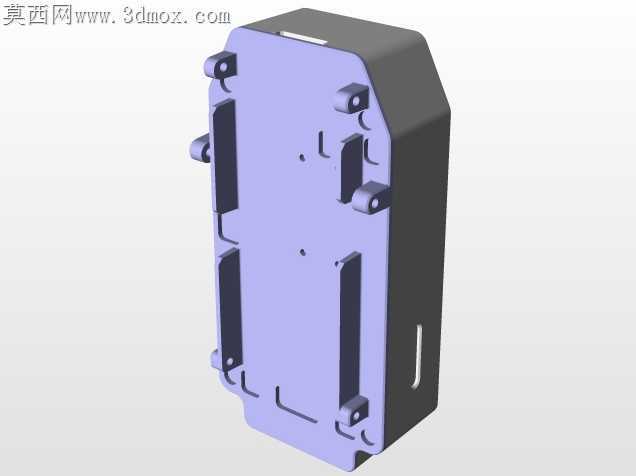

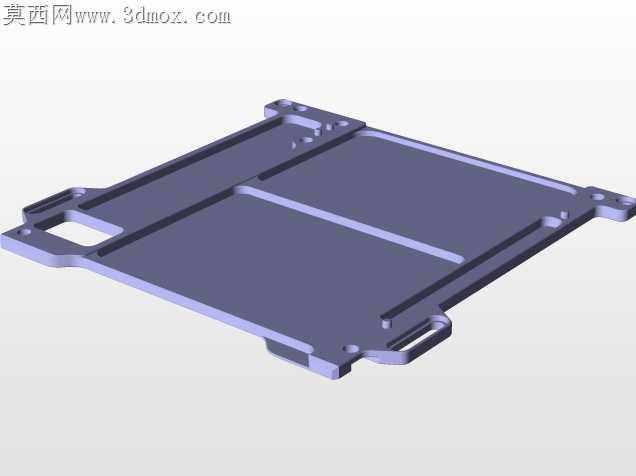

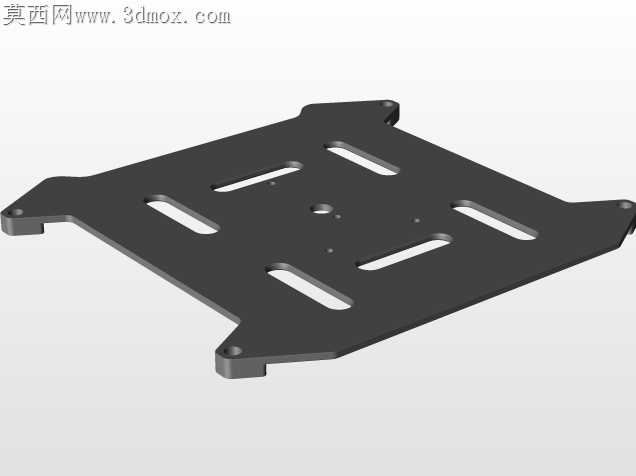

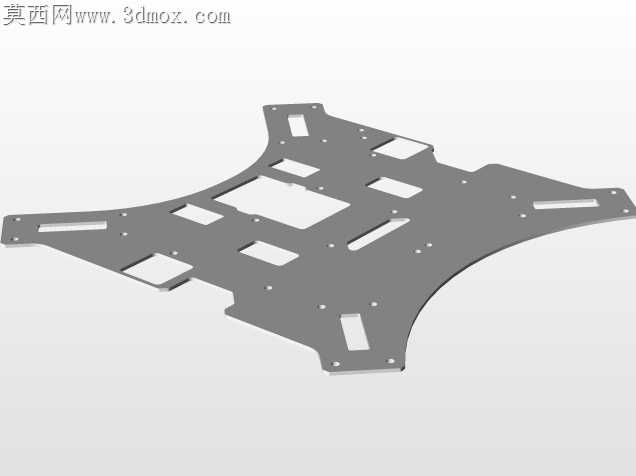

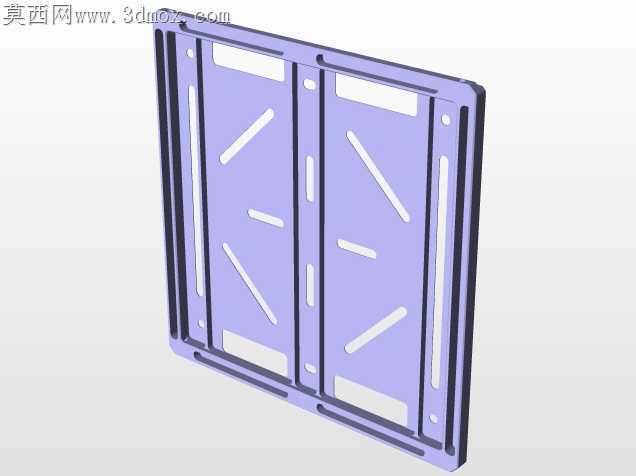

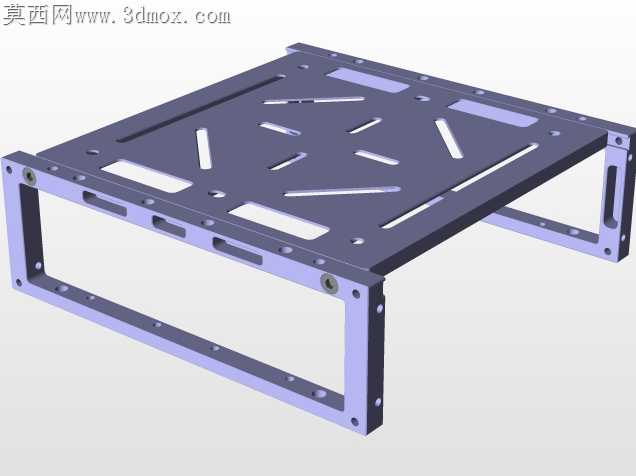

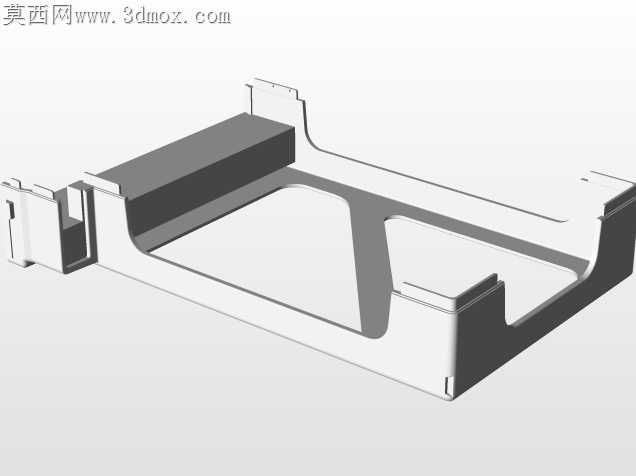

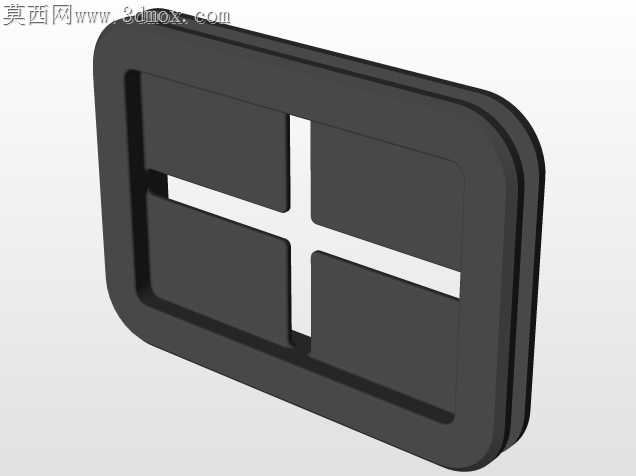

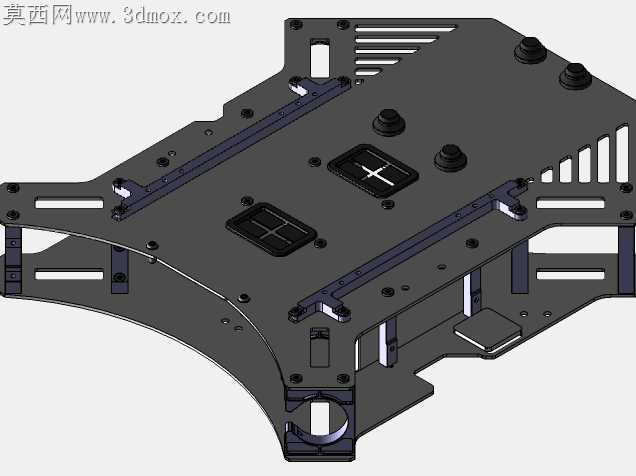

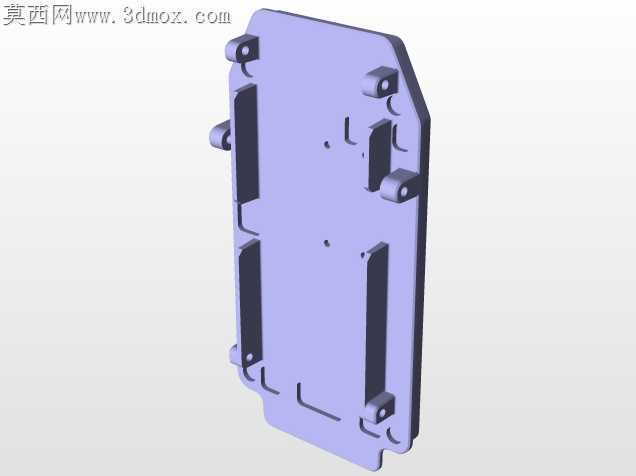

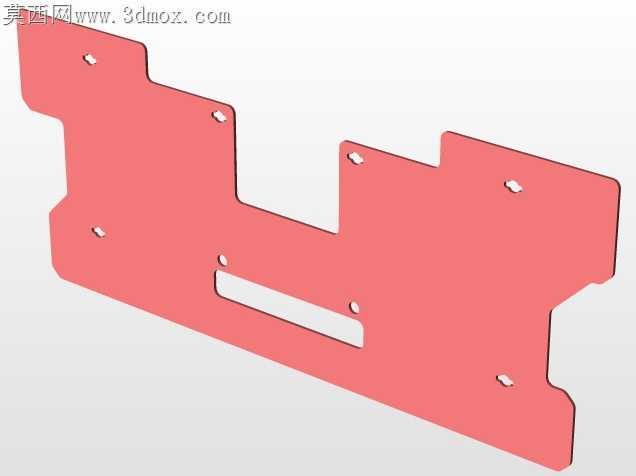

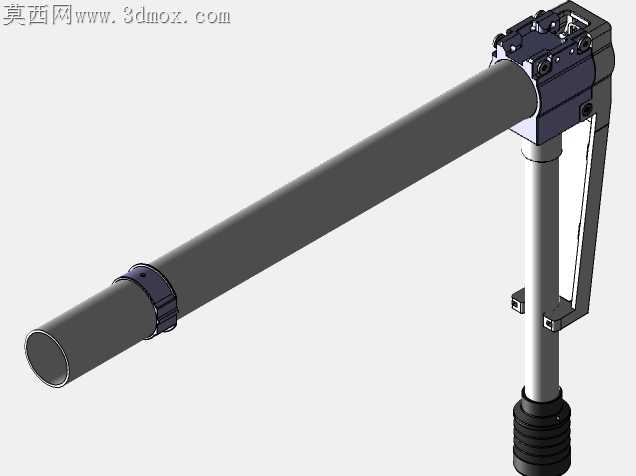

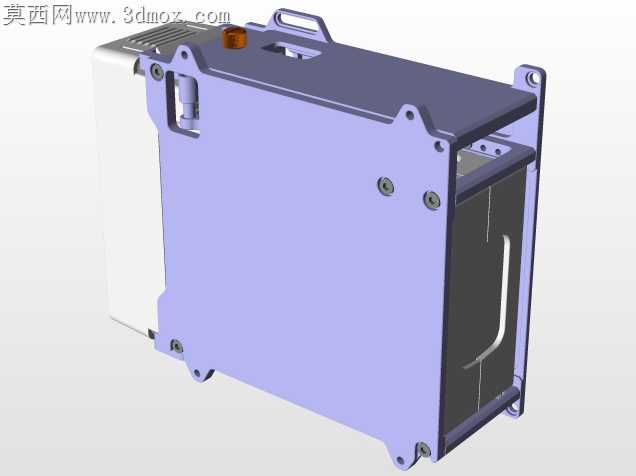

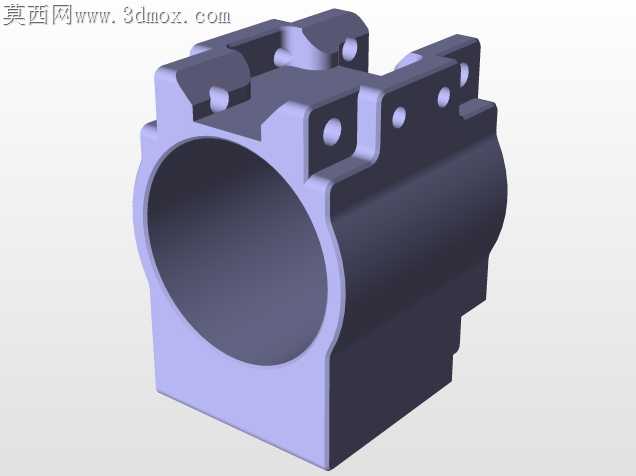

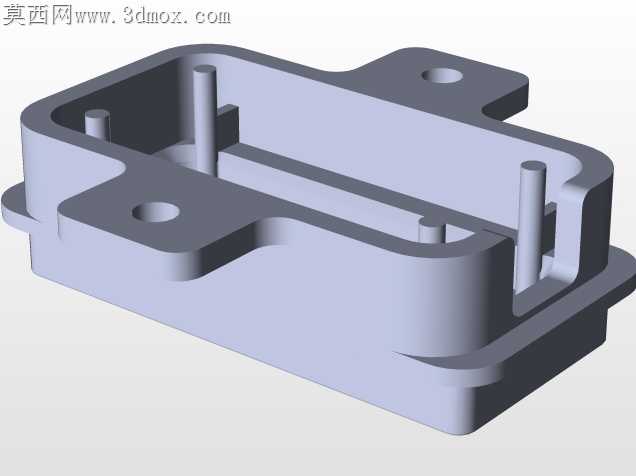

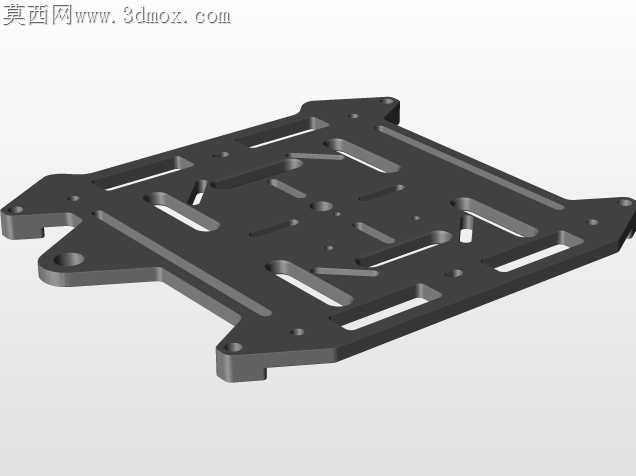

多旋翼无人机中心机架在实际飞行中要同时承受机身自重、载荷拉力与机动飞行的交变冲击，很多自制机架常出现安装位错位、走线槽剐蹭线材、机臂锁止处应力集中断裂的问题，这套中心板结构在加工适配层面做了很多贴合量产落地的细节处理。板件边缘的长条形镂空并非单纯减重，每一处开槽的宽度都刚好匹配常用的2.5mm尼龙扎带穿设需求，边缘做了0.3mm的倒角处理，避免飞控、电调的信号线在长期震动中被锐边割破绝缘层，以往很多机架只做直角开槽，炸机检修时经常能看到线材外皮被磨出铜丝的隐患。四个机臂对接的安装位做了沉台限位设计，不是简单的平面打孔，沉台深度控制在0.8mm，刚好卡住碳纤机臂的定位凸台，装配时不需要反复对齐孔位，拧螺丝时不会出现机臂偏移的问题，沉台周边的加强筋从安装孔一直延伸到中心承载区，筋条厚度从2mm渐变到3.5mm，既不会因为筋条过厚导致注塑时出现缩痕，也能分散机臂传递过来的升力，避免孔位周围在大机动飞行时出现裂纹。板面上的两个方形安装座分别对应飞控与GPS模块的安装尺寸，座面预留了0.2mm的平面度公差，贴减震泡棉时不会出现翘边，泡棉压缩量能保持均匀，不会因为局部硬接触把机臂的震动直接传递给飞控，导致飞行姿态解算出现偏差。走线槽的走向顺着板件的弧度布置，没有出现直角弯折的路径，电源线从电池仓到电调的路径刚好避开了所有的螺丝安装位，后期检修拆件时不会被螺丝压住线材，不需要反复拆线才能拆板。板件底部的电池安装位做了防滑凸点，凸点高度0.4mm，绑带固定电池时不会出现飞行中电池滑动的问题，凸点之间的间隙刚好能容纳电池平衡线的走线，不会把线材压在电池与板件之间磨破。所有的螺丝过孔都做了0.1mm的公差余量，适配不同厂家生产的碳纤板加工误差，不会出现孔位对不上需要强行扩孔的情况，过孔周围没有多余的料厚堆积，拧螺丝时不会因为应力集中导致板件发白开裂。这套结构没有做多余的装饰性造型，每一处凸起、开槽、倒角都对应实际装配、加工、飞行中的真实痛点，不管是用于小批量试制还是个人DIY改装，都能减少很多后期调试的麻烦，飞控减震、走线防护、机臂锁止这些容易被忽略的细节，都在结构设计阶段做了对应的适配处理，不需要装机时再额外做打磨、裁切的二次加工。
