下颌骨仿生夹持工装结构设计

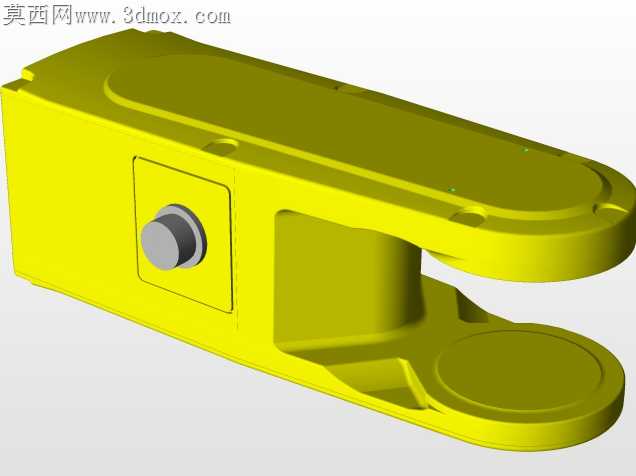

医用仿生夹持类构件的加工痛点，始终集中在仿生曲面与铰接配合面的精度冲突上——既要复刻人体下颌骨的轮廓弧度适配临床演示或实训操作的贴合需求，又要保证铰接转轴部位的公差配合满足反复开合的动作顺滑度，稍不注意就会出现曲面轮廓失真、转轴卡滞或者夹持间隙过大的问题。这款仿生下颌骨结构的铰接部位采用了嵌入式轴座设计，轴孔周边做了局部加厚的加强筋处理，没有采用常规的通孔直穿结构，而是把轴座内嵌在主体侧壁的方形沉台内，既避免了转轴外露容易积灰磕碰的问题，又能让轴孔的同轴度在加工时更容易保证，铣削沉台的时候可以一次装夹完成轴孔与侧壁的加工，减少二次装夹带来的形位公差偏差。上下颌的咬合接触面没有做完全的平面贴合，而是顺着仿生轮廓做了渐变的间隙预留，靠近铰接端的间隙控制在0.02mm以内，前端咬合端的间隙放大到0.05mm，这样的公差搭配能让开合动作的时候不会出现整面摩擦卡滞，长期反复转动也不会因为磨损出现咬合错位。主体外侧的曲面过渡全部采用G2连续的顺滑接面，没有尖锐的棱角凸起，既符合人体骨骼的自然轮廓特征，也能避免实训操作时划伤操作人员，曲面加工时采用球头刀分层清根的工艺，接刀痕控制在0.01mm以内，后期不需要过多的手工打磨就能达到顺滑的表面效果。侧壁的方形沉台除了容纳转轴座之外，还预留了微小的润滑脂存储槽，每次开合动作时润滑脂会顺着转轴与孔壁的间隙缓慢渗出，不需要频繁拆解注油就能保证长期使用的顺滑度，避免了常规铰接结构需要定期维护的麻烦。上下颌的末端圆弧部位做了等壁厚设计，整体壁厚均匀控制在4mm，既保证了结构的整体强度不会在反复夹持受力时出现形变，又不会因为壁厚不均导致注塑或者3D打印加工时出现缩痕、翘曲的问题，加工时的冷却收缩率可以保持一致，成型后的轮廓精度更容易控制。转轴采用了台阶式设计，一端带限位挡边，装配时从沉台侧直接压入即可，不需要额外的卡簧或者紧固件固定，装配工序简化了近三分之一，压装时的压力方向与轴孔轴线完全重合，不会出现压偏导致的轴孔内壁刮伤问题。这种结构设计既满足了仿生形态的演示需求，又兼顾了加工装配的工艺性，没有为了追求外观还原而牺牲结构的实用性，每一处细节的取舍都围绕着易加工、好装配、耐使用的实际需求展开，哪怕是小批量生产也能稳定控制加工良率，不会出现因为结构设计不合理导致的批量报废问题。
