铝合金绕线式挠性传动联轴器结构设计

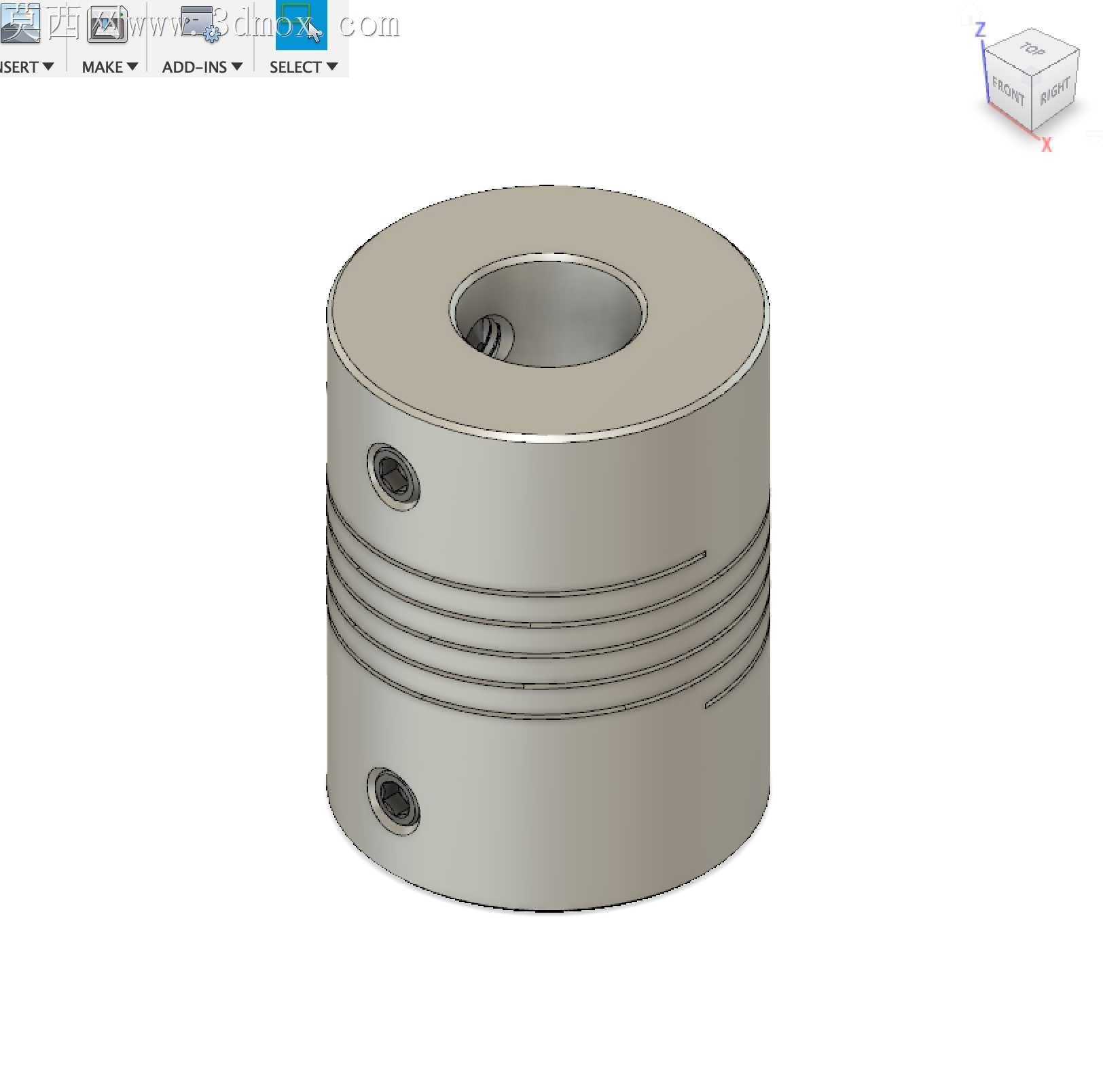

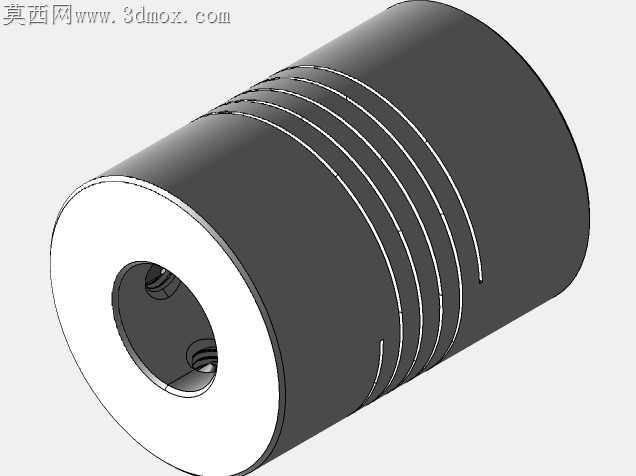

小规格传动场景里，刚性联轴器面对轴系微小偏心、角向偏移时，很容易把附加载荷直接传递到电机输出轴与负载端轴承，长期运行会加剧轴承磨损、甚至出现轴系疲劳断裂的问题，这款铝制挠性联轴器的绕线式弹性结构，正是针对这类小扭矩精密传动场景的适配设计。绕线槽的排布没有采用等距深槽的常规方案，槽深从两端向中间做了渐变收窄，靠近两端锁紧位的槽深更浅，保证顶丝锁紧区域的筒体壁厚足够，避免顶丝压紧时筒体出现局部变形，导致内孔圆度超差、抱紧力不足的问题；中间段槽深适当加深，让弹性变形区域集中在筒体中段，既保留足够的扭转缓冲能力，又不会因为整体刚性过低出现传动滞后。两端内孔分别适配不同轴径的安装需求，顶丝孔的位置特意错开了绕线槽的开槽区域，孔口做了微小的倒角沉台，一方面避免顶丝拧紧时孔口铝料翻边凸起，影响联轴器端面与轴肩的贴合精度，另一方面也能减少顶丝端部的应力集中，防止频繁正反转时顶丝出现松脱。铝合金材质的选用兼顾了轻量化与加工便利性，相比钢制联轴器转动惯量更低，适合小功率步进、伺服电机的高速往复传动场景，表面没有做多余的涂层处理，保留铝材本身的金属质感，也避免涂层厚度影响内孔与外圆的同轴度精度。绕线槽的加工走刀路径特意做了圆弧过渡，没有尖锐的槽底转角，能大幅降低弹性变形时的应力集中系数，就算长期承受频繁的正反转冲击载荷，也不容易在槽底位置萌生疲劳裂纹。两端内孔的同轴度公差控制在极小范围内，安装后不会因为轴系不同心产生额外的径向跳动，弹性绕线结构可以补偿0.2mm以内的径向偏心与微小角向偏移，不需要安装时反复调整轴系对中精度，能大幅缩短小型传动模组的装配调试时间。顶丝采用内六角紧定螺钉，螺钉端部做了平端处理，不会在电机轴表面压出过深的凹痕，后期拆卸维护时不会因为轴表面损伤出现联轴器卡滞难拆的问题。筒体的外圆做了精车处理，圆度误差控制在微米级，就算后续需要加装外置编码器或者转速检测元件，也能直接以外圆作为检测基准，不需要额外做二次加工。
