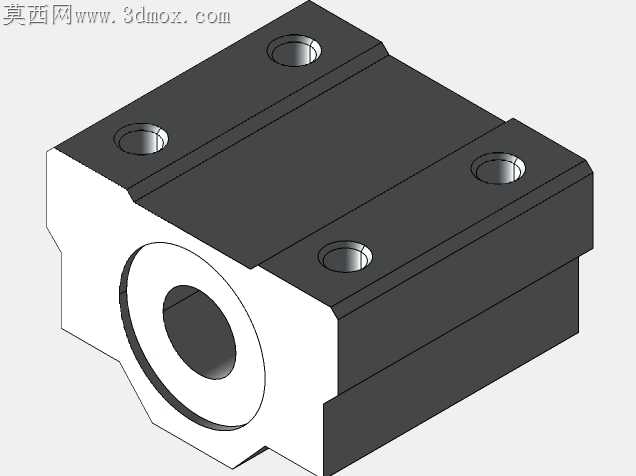

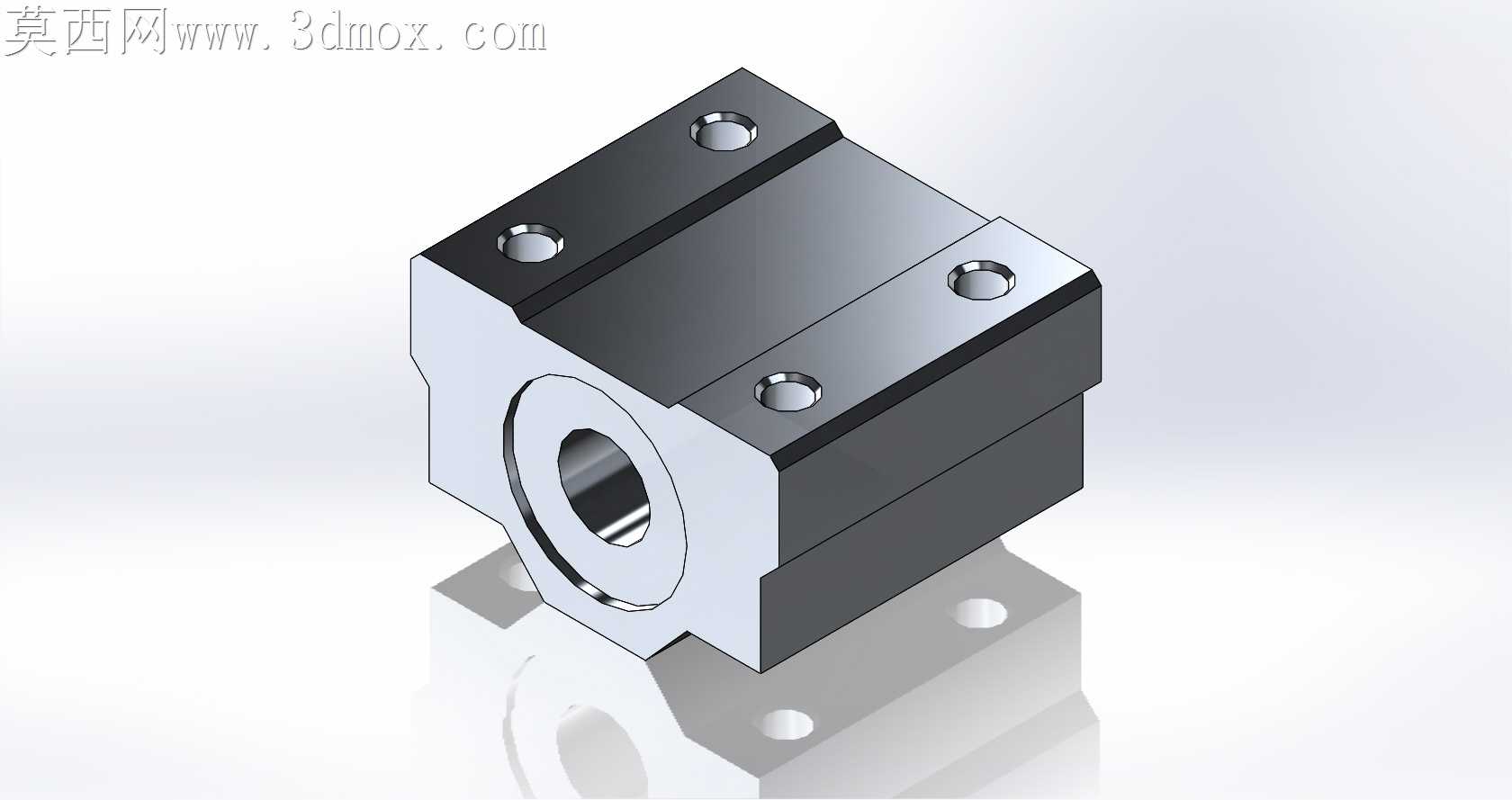

箱式直线滑动轴承SCS10UU结构设计

常规开口式直线轴承在高速往复工况下，常出现滑块座与轴承外圈配合松旷、安装孔位同轴度偏差导致的卡滞问题，这款箱式结构的直线滑动单元，从加工适配的角度把装配公差的冗余量做进了本体结构里，不用靠现场配磨垫片来补偿安装误差。轴承内圈的滚道与外壳的安装基准面做了一次装夹成型的工艺预留，四个安装沉孔的位置度公差控制在0.02mm以内，加工时不用二次找正，直接在数控铣床上一次走刀就能完成安装面与孔位的加工，避免二次装夹带来的位置偏差。滑块外壳的边角做了C2的倒角处理，不是为了外观好看，是装配时能顺利滑入安装工位，不会因为边角毛刺刮伤安装基面的防锈层，也能避免工人装配时被锐边割伤。轴承外圈与箱体的配合选用了过渡配合的公差带，压装时不用加热箱体，靠铜棒轻轻敲击就能到位，压装后不会出现外圈跟转的问题，也不会因为过盈量太大导致内圈滚道变形，影响钢球的滚动顺畅度。顶部的两个注油孔位置刚好对准轴承的保持架间隙，日常维护时不用拆下滑块，直接从外部注油就能润滑到整个滚道区域，减少停机维护的时间。滑块底部的让位槽深度做了0.5mm的预留，安装时即使基面有轻微的凸起或者加工刀痕，也不会出现滑块安放不稳、翘曲的问题，不用对安装基面做额外的刮研处理，降低现场安装的工作量。内孔的孔径严格控制在10mm的公差范围内，与配套光轴的配合间隙选在了0.01-0.03mm之间，既不会因为间隙太小出现高速运动时的抱死现象，也不会因为间隙太大导致传动精度下降，在3C设备的点胶工位、小型自动化设备的送料机构上使用时，能保证每秒1米的运动速度下没有明显的窜动。外壳的材质选用了常用的铝合金材质，重量比铸铁外壳轻了近六成，安装在移动负载上不会增加过多的惯量，表面做了硬质阳极氧化处理，硬度达到HV400以上，日常使用中不会因为磕碰出现凹坑，也不会在潮湿环境下出现锈蚀问题，不用额外做表面喷漆处理，加工完成后直接就能装配使用。四个安装孔的沉头深度做了精准控制，内六角螺丝拧紧后螺丝头不会高出滑块表面，不会在运动过程中刮碰到周边的管线或者其他部件，减少设备运行的干涉隐患。
