微型BV130型卧式车床精细结构设计

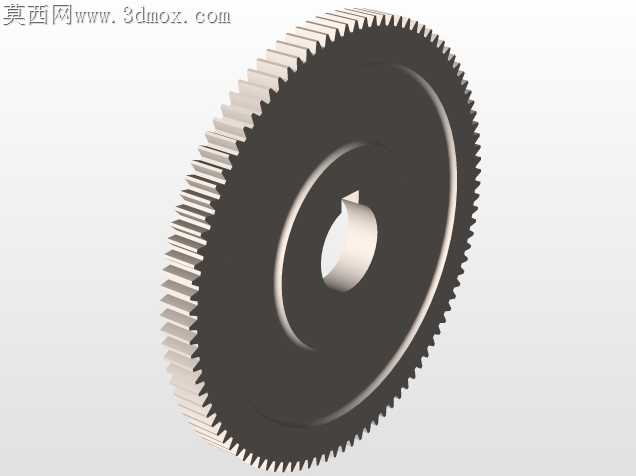

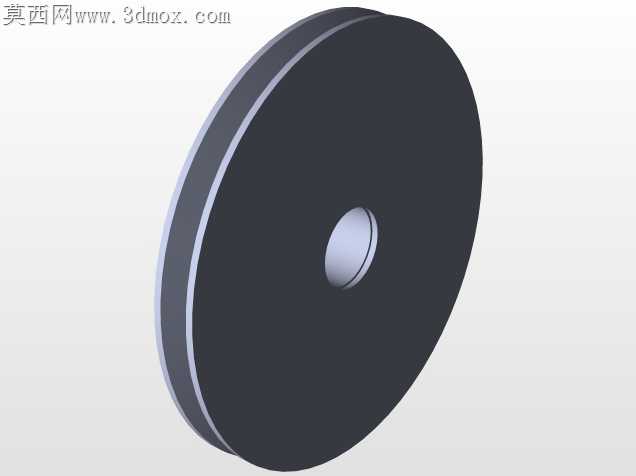

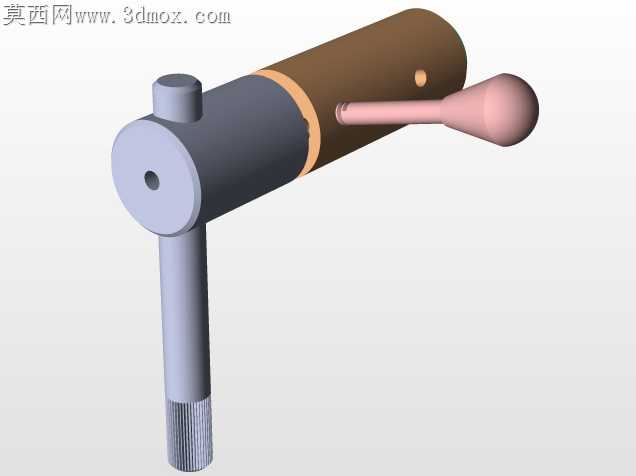

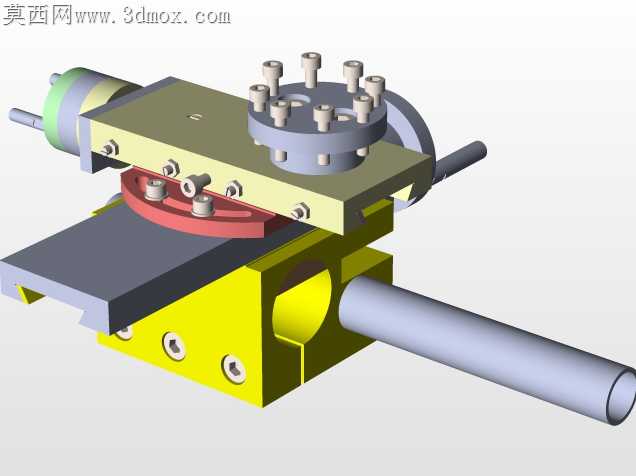

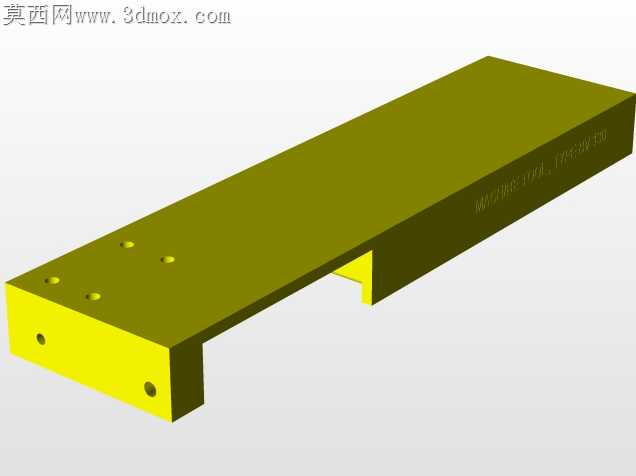

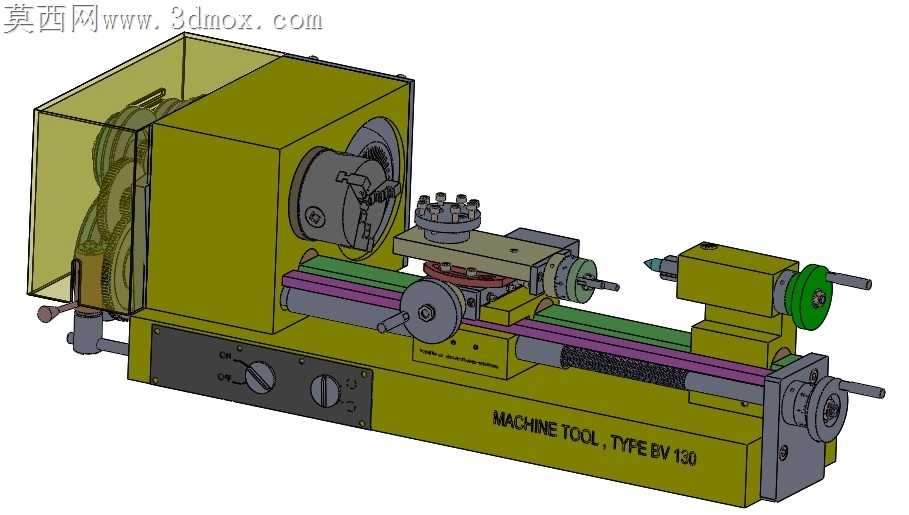

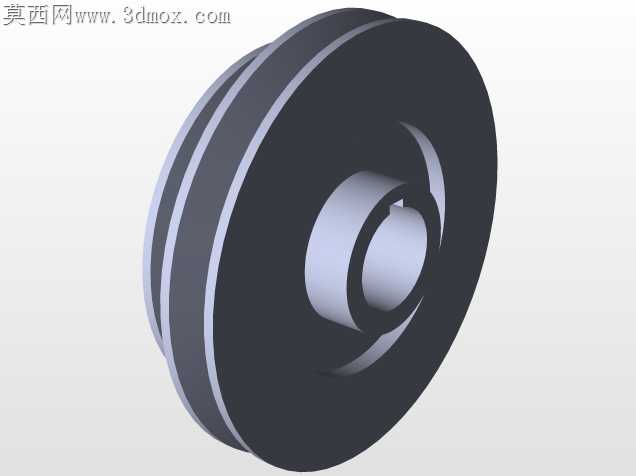

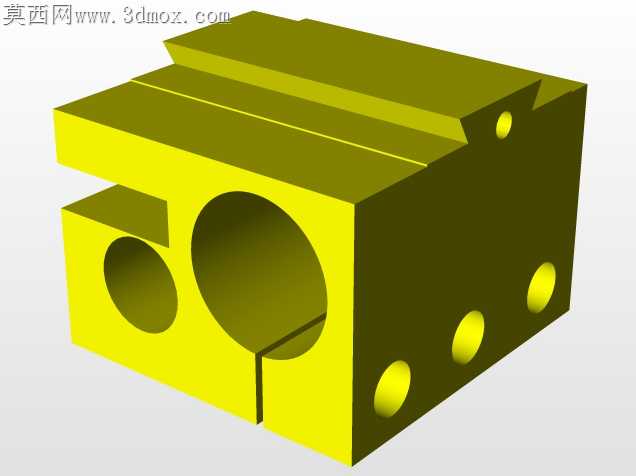

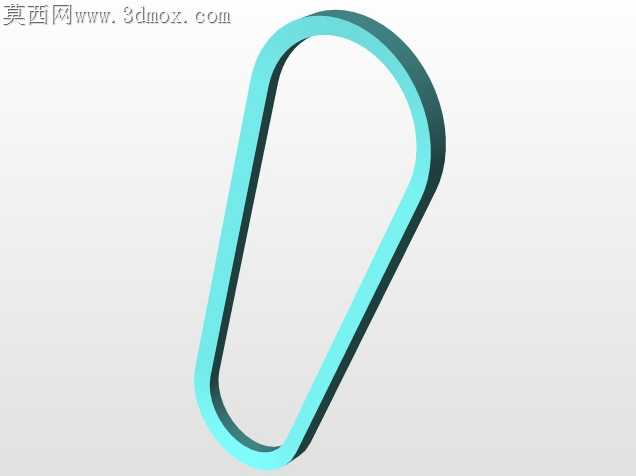

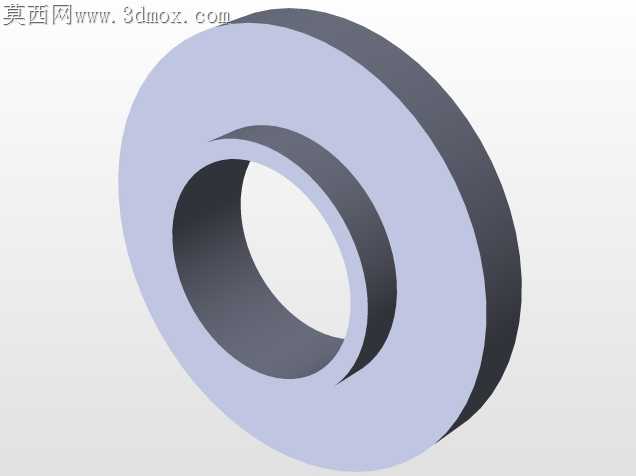

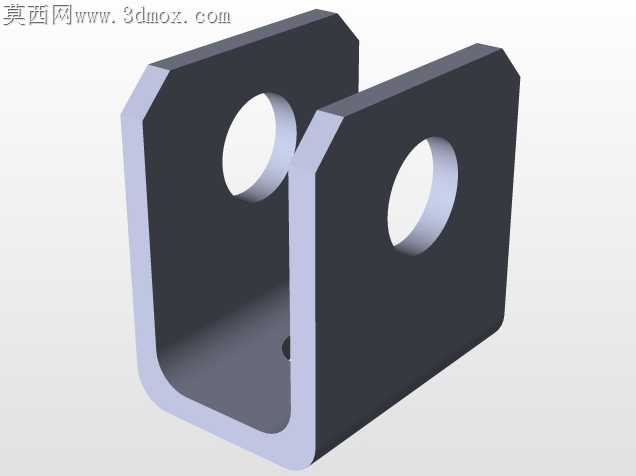

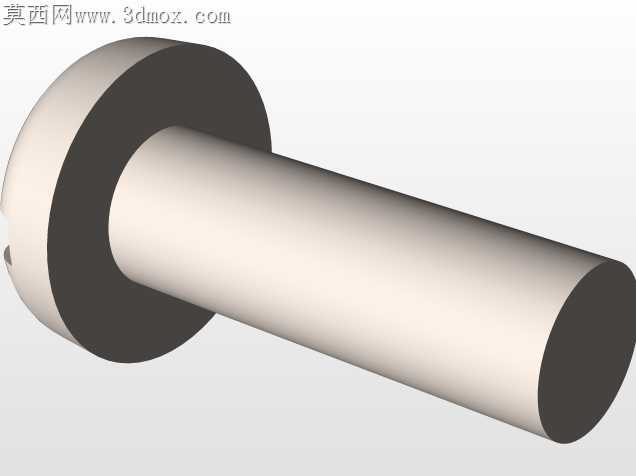

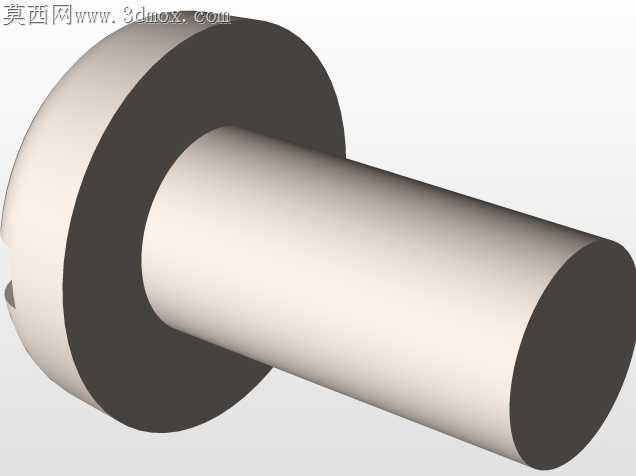

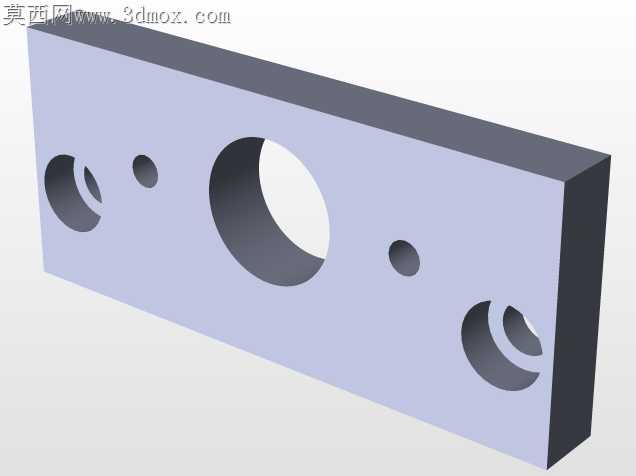

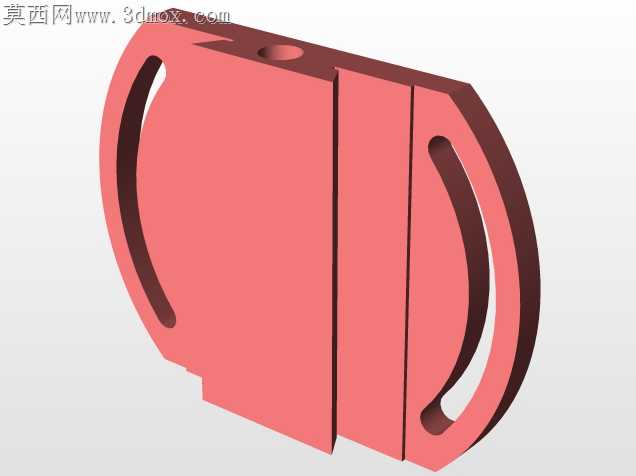

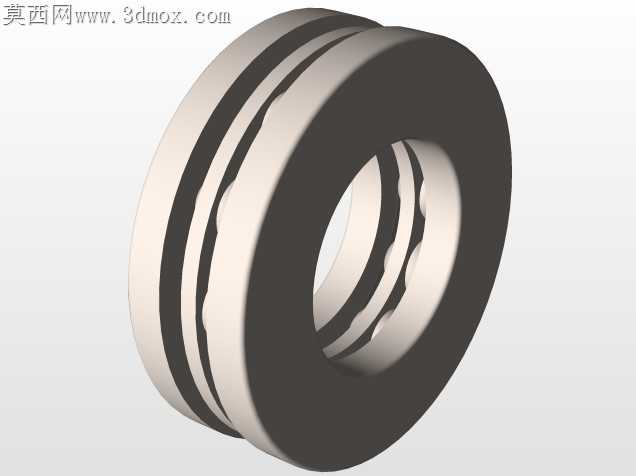

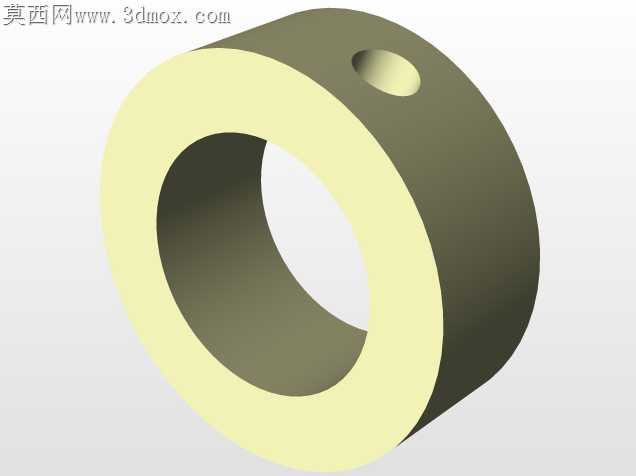

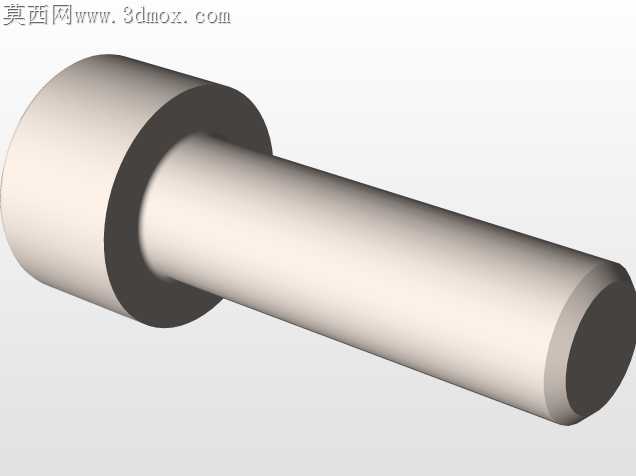

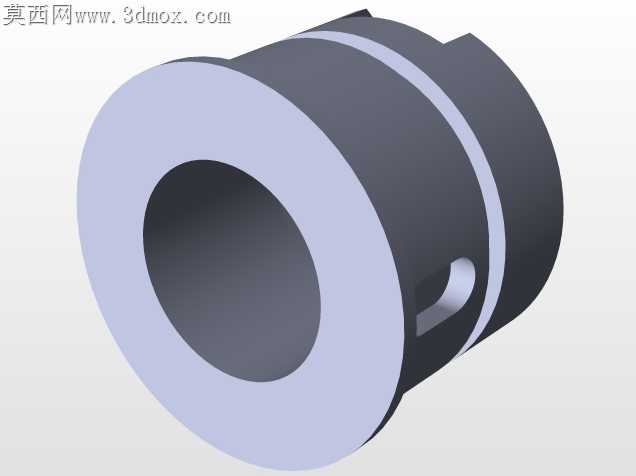

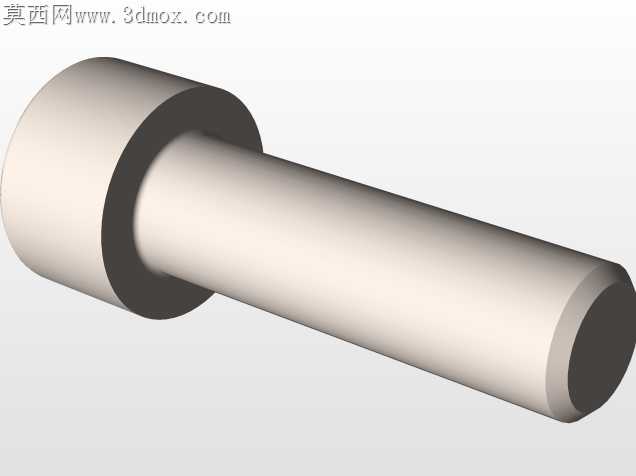

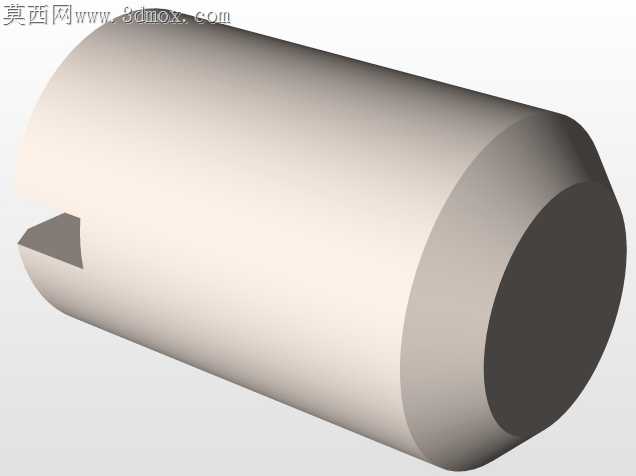

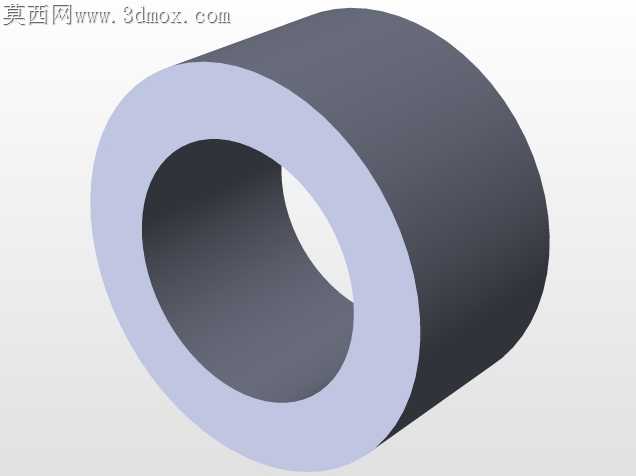

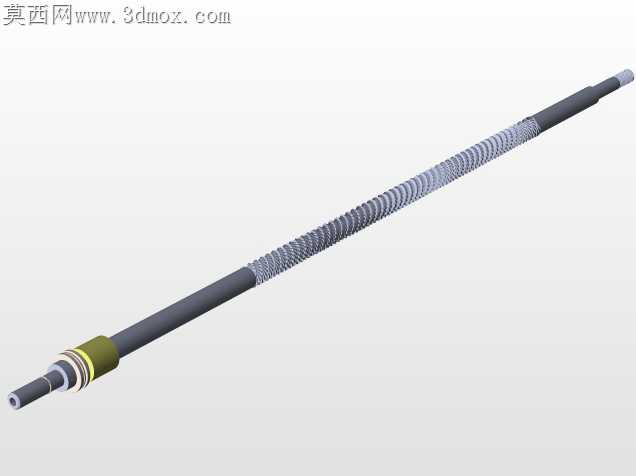

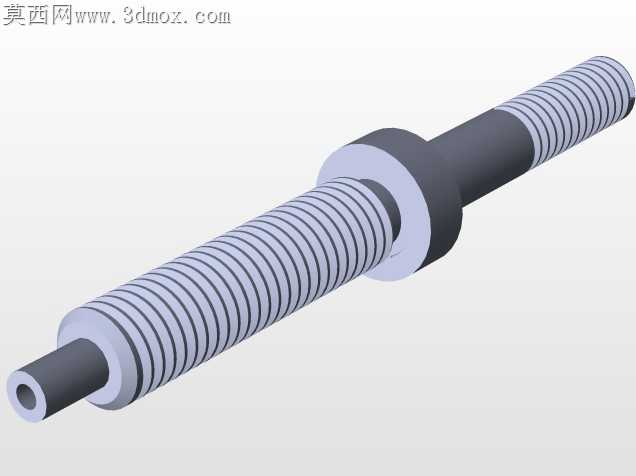

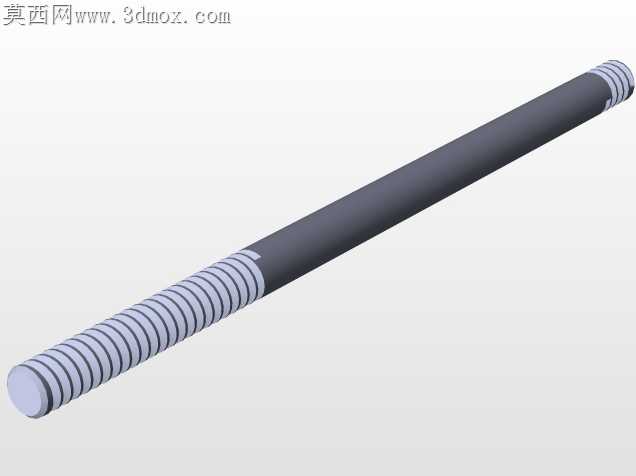

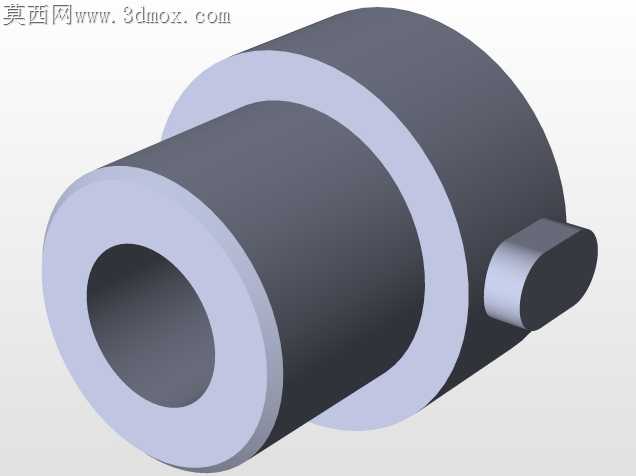

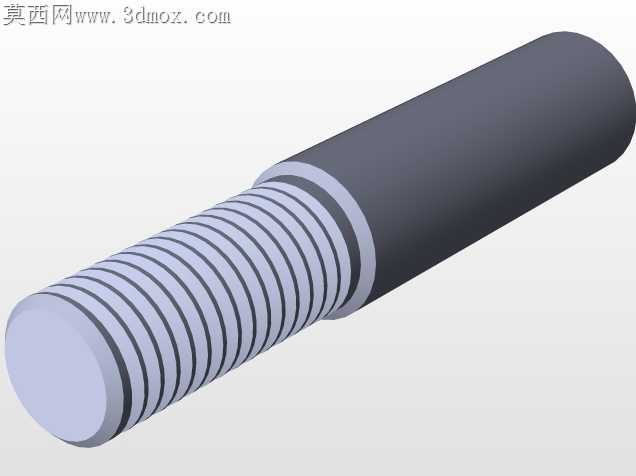

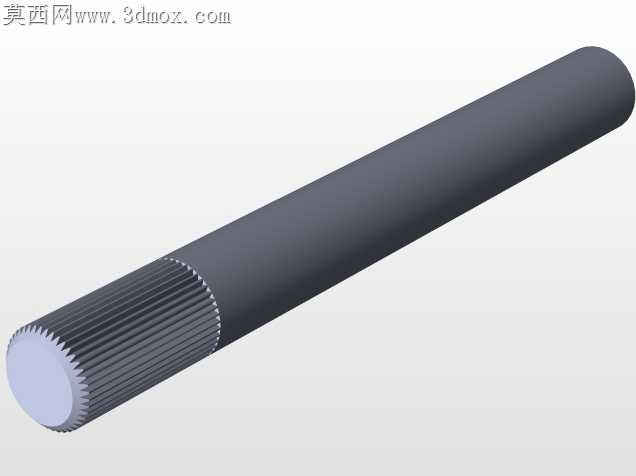

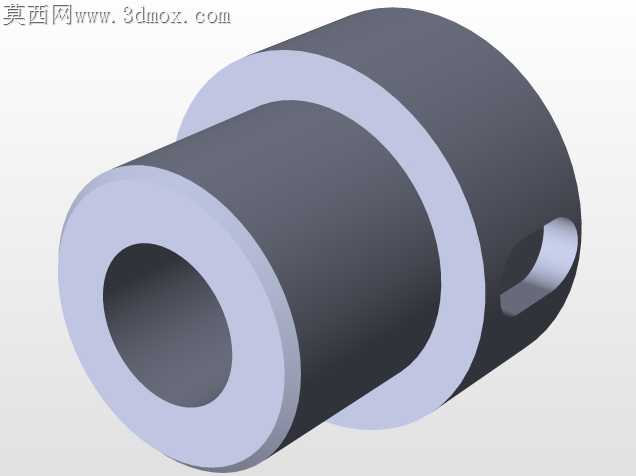

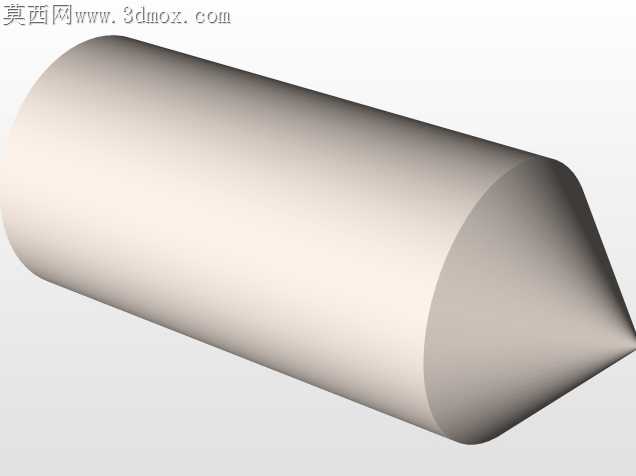

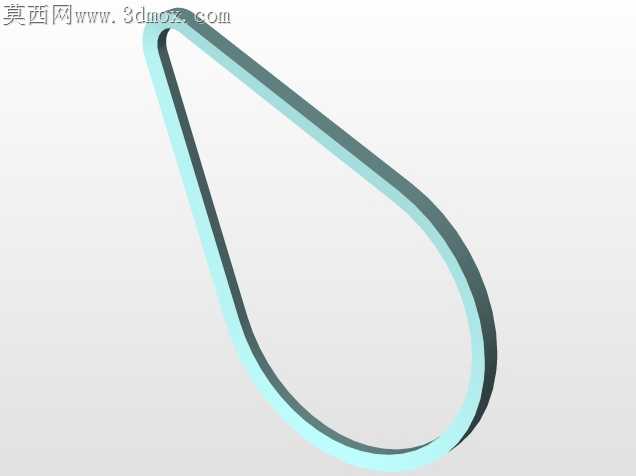

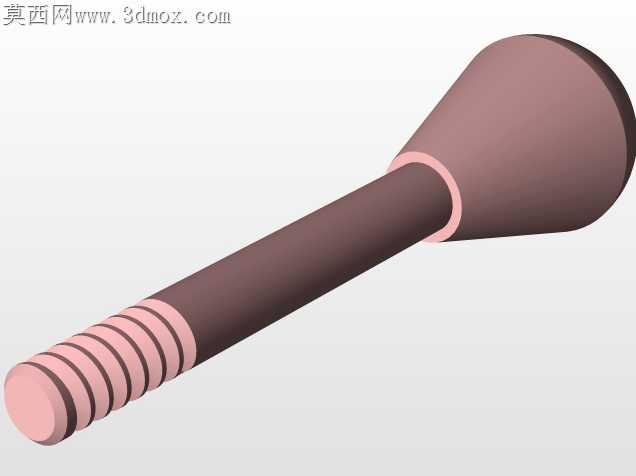

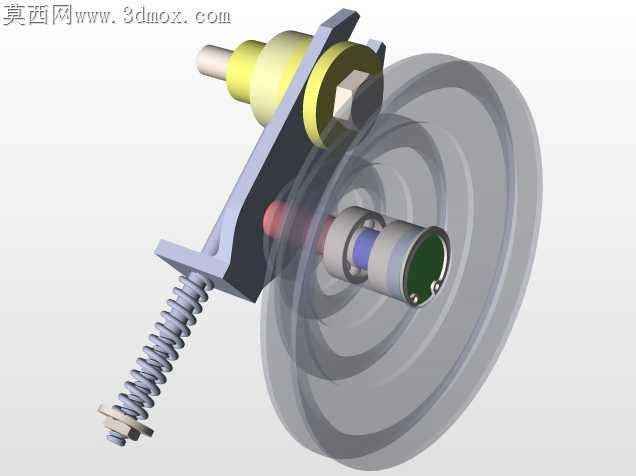

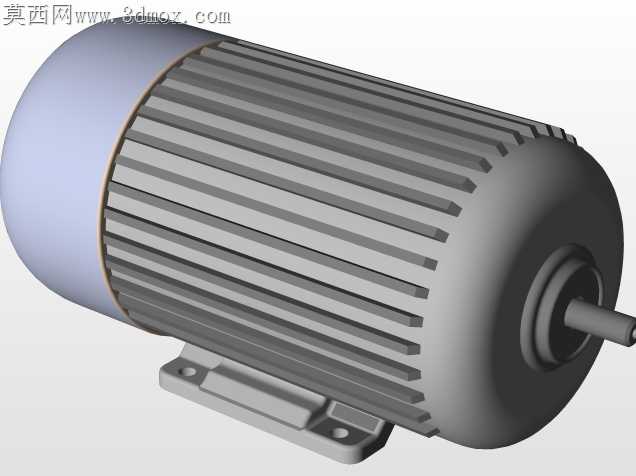

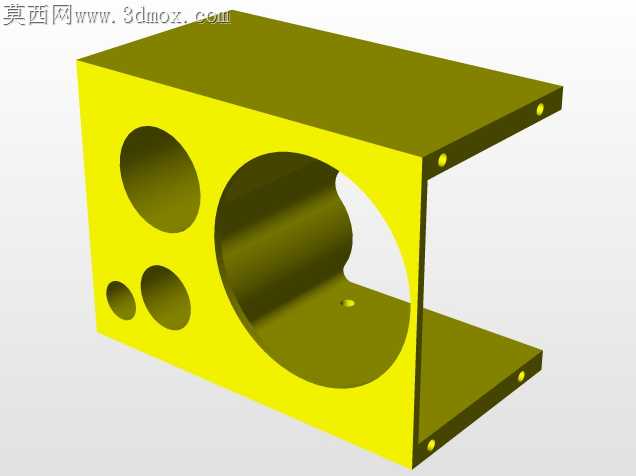

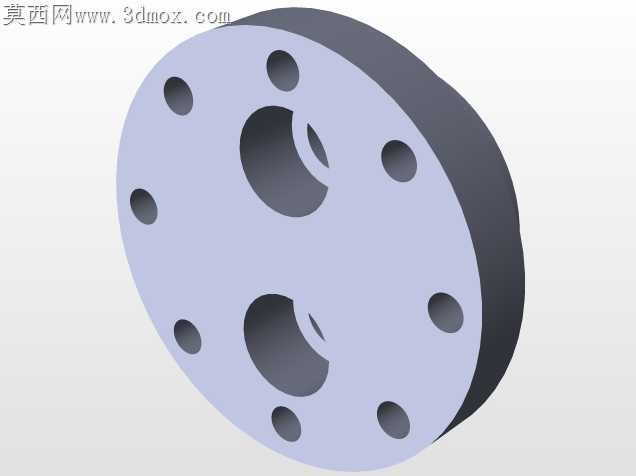

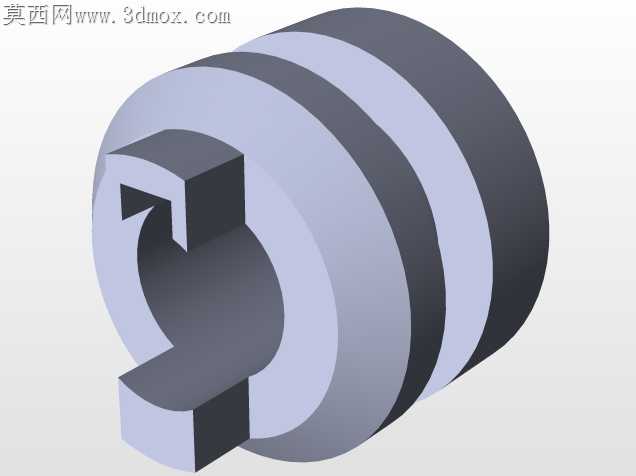

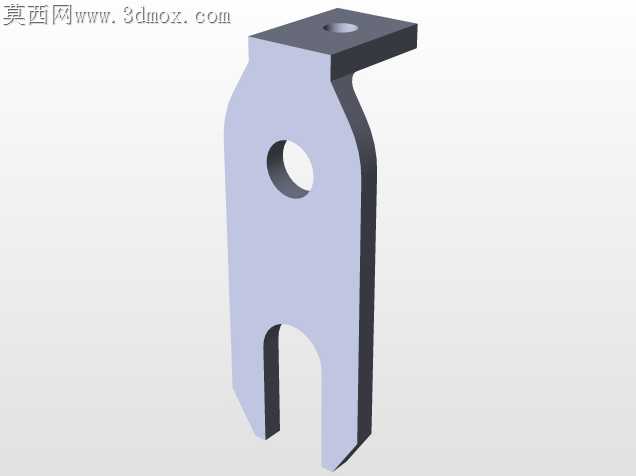

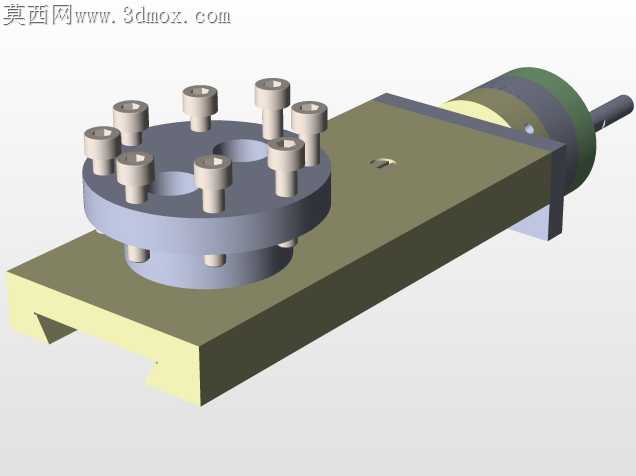

小型台式车床长期存在的刚性不足问题，在这款BV130机型的结构设计中得到了针对性回应。床头箱采用半封闭包覆式壳体，将主轴传动带轮与变速齿轮组完全容纳在箱型腔体内部，区别于常规微型车床外露传动的设计，既避免了加工碎屑飞溅卡入传动副的隐患，也通过腔体的箱型结构提升了主轴安装位的抗扭刚性，主轴卡盘连接座的配合面预留了0.02mm的过盈配合余量，抵消高速回转时的离心振摆。床身导轨采用下宽上窄的梯形截面设计，与溜板的配合面做了等宽的刮研余量预留，不同于普通微型车床采用的光杆导轨易出现的爬行问题，梯形导轨的侧向定位面可以抵消车削径向力带来的侧倾力矩，大拖板的进给手轮连接轴采用错位消隙结构，消除了正反转切换时的空程误差，转动手轮时的进给反馈更线性。刀架部分采用四工位回转式结构，每个刀位的定位销孔都做了淬火硬化处理，避免频繁换刀带来的定位面磨损，刀架锁紧压板的接触面做了微角度倾斜，锁紧时能自动将刀盘拉向定位基准面，换刀重复定位精度可以控制在0.01mm以内，适配小型零件的精车需求。尾座部分的套筒伸缩机构采用双线梯形螺纹传动，相比单线螺纹进给效率提升一倍，尾座锁紧手柄采用偏心凸轮结构，扳动角度控制在90度即可完成锁紧，不需要像传统尾座那样反复旋拧锁紧螺母，操作便捷性更适合小型零件的快速装夹。床身下方的电气安装腔做了分隔式布局，将控制开关与主电机安装位隔开，避免电机运转的热量传导到操作按钮区域，操作面板上的调速旋钮与进给手柄的排布位置符合手部操作的自然行程，长时间操作也不易产生疲劳。床头箱的透明检视盖采用快拆式卡扣固定，不需要工具就能打开检查传动带的张紧度，日常维护的便利性大幅提升。床身侧面的润滑注油孔直接连通导轨面与丝杠螺母副，每次注油可以同时覆盖所有滑动摩擦面，避免了分散注油容易遗漏的问题。主轴通孔的直径做了适配小型棒料加工的优化，能直接穿过最大13mm直径的棒料，不需要额外切断棒料就能完成长料的连续加工，适配小批量精密零件的加工场景。
