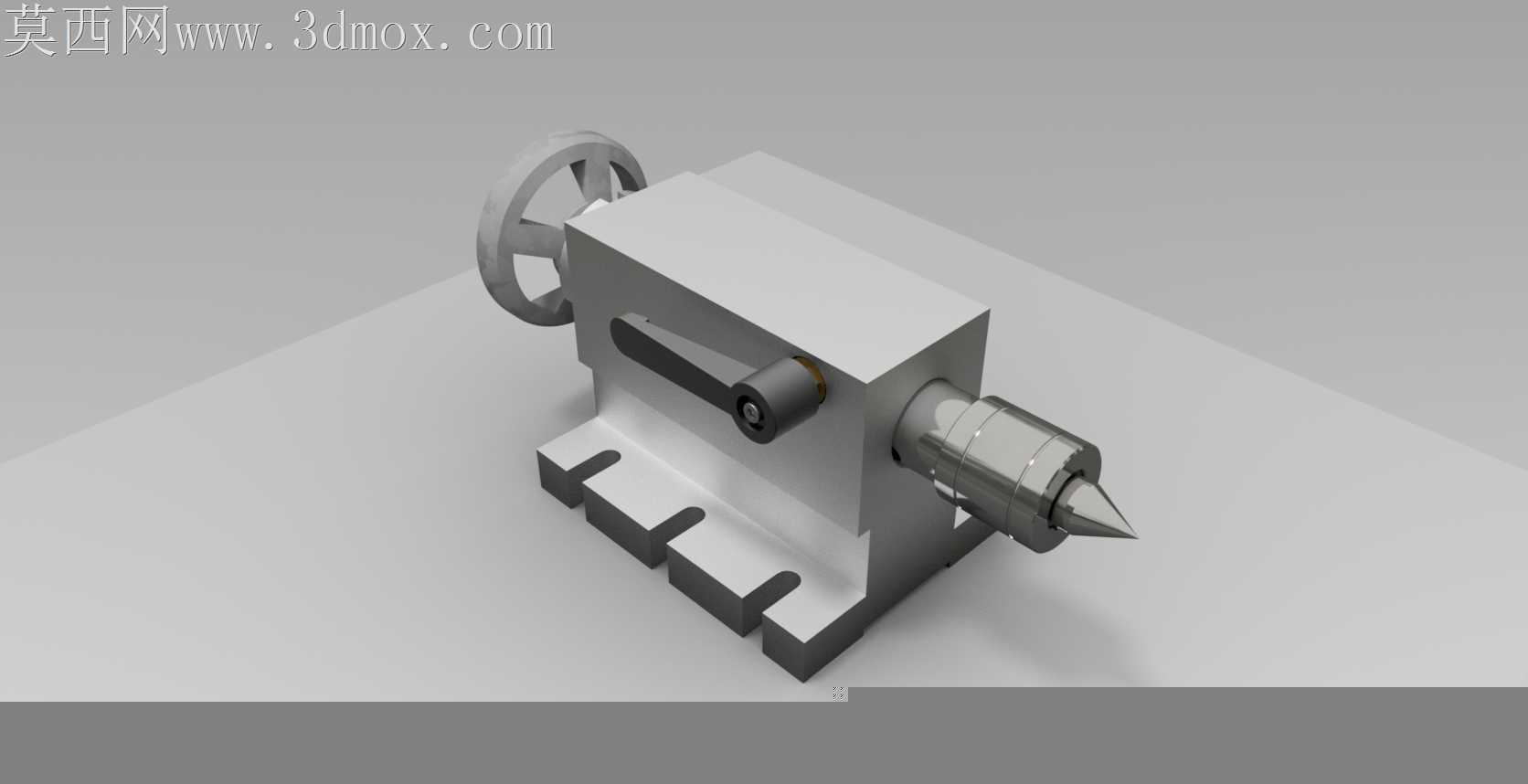

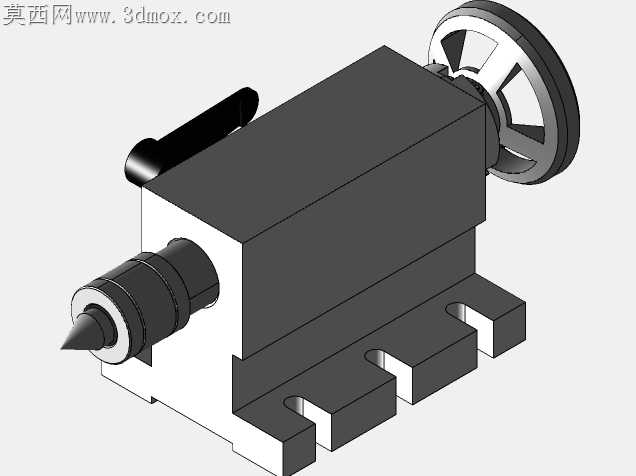

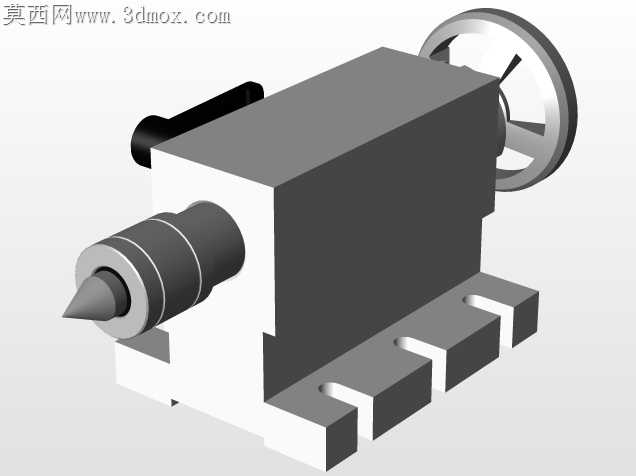

轴类零件车削加工时,尾座顶尖的同轴度偏移、锁紧刚性不足一直是批量加工中啃刀、锥度超差的核心诱因,这款100mm行程尾座的结构设计,完全围绕加工适配的核心需求做了针对性取舍。底部的导向滑槽没有采用常见的单平键定位结构,而是做了三段式等距凸台导轨面,每段凸台的侧面都预留了0.02mm的刮研余量,装配时不需要额外加装导向镶条,靠配刮接触面就能实现与床身导轨的零间隙配合,避免长时间进给后尾座下沉导致的顶尖轴线偏移。手轮侧的锁紧手柄没有布置在尾座体顶面,而是偏置在壳体侧方的下沉槽内,手柄转轴与内部锁紧套的连接采用了偏心圆弧面结构,扳动手柄时锁紧套会均匀抱紧顶尖套筒的整个圆柱面,不会出现单点顶紧导致的套筒偏斜,哪怕是重切削状态下顶尖也不会出现退让。顶尖套筒的内孔做了两级阶梯设计,前端锥孔与顶尖柄部的配合长度控制在65mm,既保证了顶尖装夹的接触刚性,又不会因为配合面过长导致顶尖拆卸困难,后端的空腔预留了碟簧安装位,需要做弹性顶尖加工时不需要额外改制壳体,直接加装碟簧组就能实现轴向浮动补偿,适配细长轴的高速车削工况。尾座体的壳体壁厚做了非等厚设计,靠近套筒安装孔的位置壁厚加厚到22mm,手轮安装侧的壁厚则减薄到12mm,既保证了核心受力部位的结构刚性,又不会让整体重量过大,单人就能完成床身上的移位调整。壳体上的油孔没有采用直通式注油结构,而是在油孔末端做了环形储油槽,注油一次就能保证套筒在全行程范围内的润滑,不会出现行程两端缺油干磨的问题。底部的锁紧压板做了向上的翻边结构,锁紧螺栓的受力点正对导轨接触面中心,扳紧锁紧螺栓时压板不会出现翘曲变形,哪怕是大进给量的端面车削,尾座也不会出现轴向窜动。
