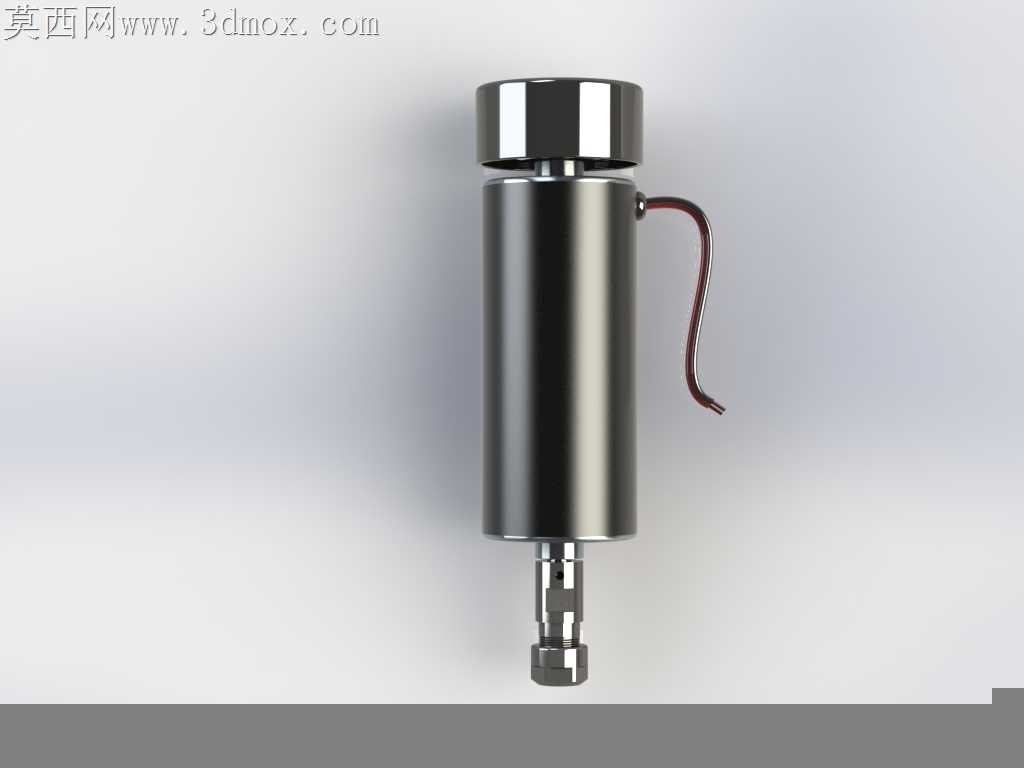

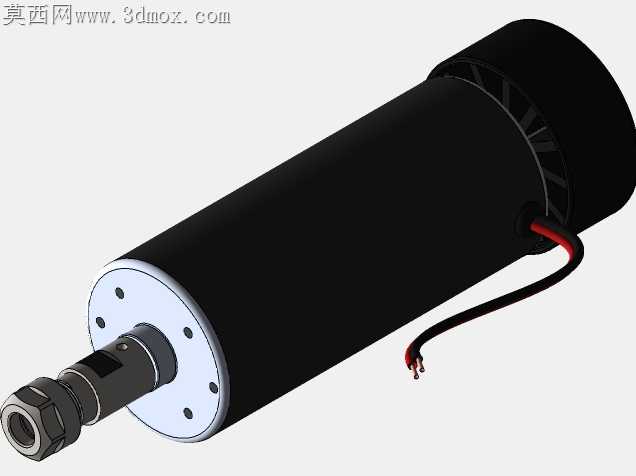

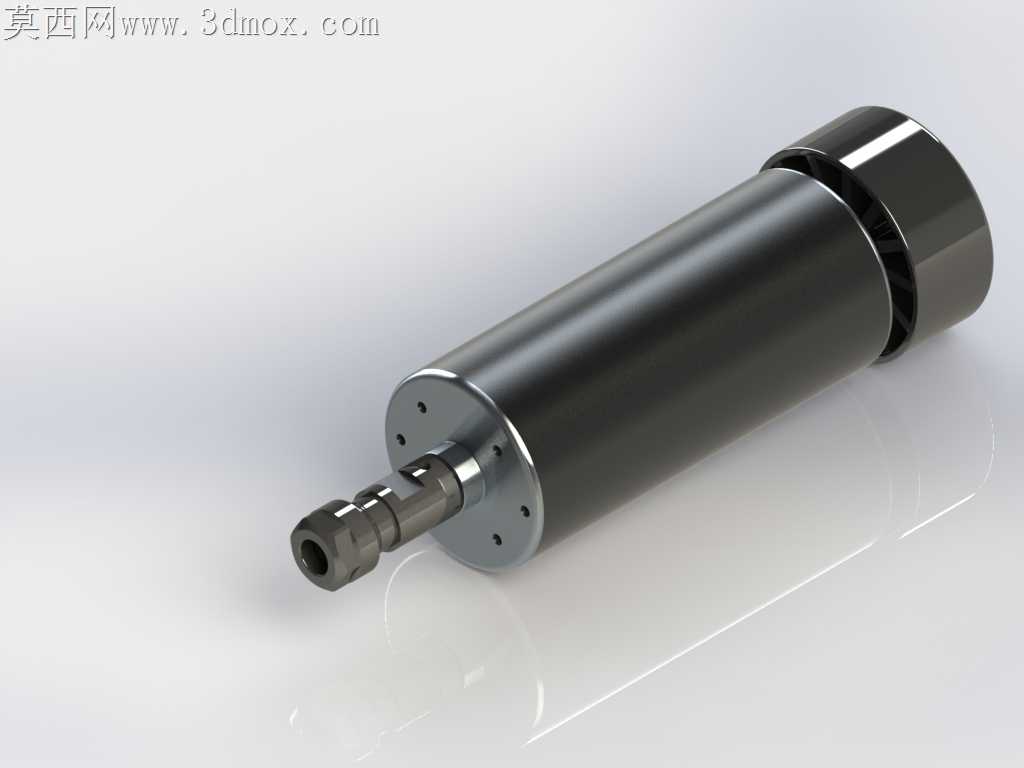

DIY雕刻机用ER11夹头500W风冷主轴结构

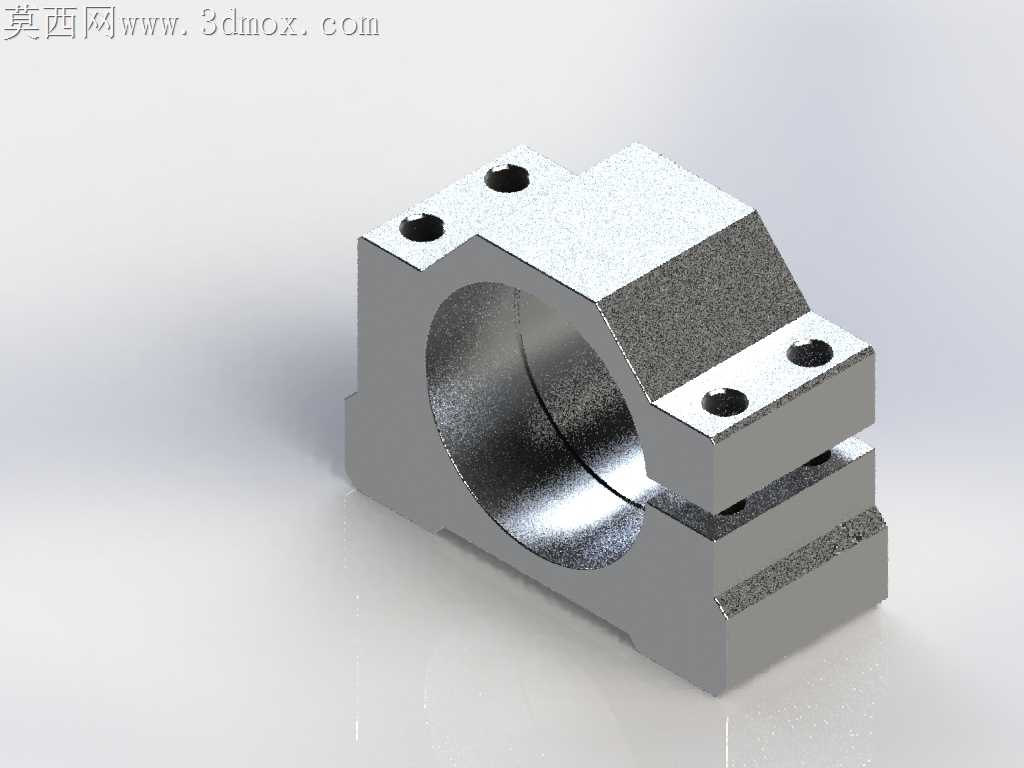

桌面级CNC改装场景里，市售低价主轴常出现夹头同轴度偏移、高速运转壳体发烫、出线端线缆拉扯断裂的问题，这款500W ER11主轴的结构设计，刚好对准这些加工适配层面的实际痛点做了针对性调整。夹头安装位的轴端做了0.002mm的圆柱度公差约束，ER11螺母的锁紧端面和轴芯垂直度控制在0.005mm以内，装夹3.175mm铣刀做2mm深度亚克力切割时，刃口跳动量能压在0.01mm以内，不会出现切边毛糙、断刀频繁的问题，适配桌面DIY用户常用的小直径铣刀加工需求。壳体选用硬质阳极氧化的6061铝合金，筒身外壁做了细密的周向散热筋，没有额外加装风扇的结构冗余，靠自身金属导热和设备运行时的环境气流就能带走500W功率持续运转产生的热量，连续三小时雕刻密度板时，壳体表面温度稳定在42摄氏度以内，不会出现高温导致的轴芯润滑脂流失、轴承预紧力变化的问题。尾部出线位置做了橡胶防弯折护套，线缆和壳体衔接处预留了15mm的柔性缓冲段，设备Z轴上下快速移动时，线缆不会因为反复弯折出现内部铜芯断裂的情况，比常见的硬出线结构耐用性提升三倍以上。轴芯前后配对使用P4级角接触轴承，预紧力通过尾部的锁紧螺母做微调，用户后期维护时不用拆解整个主轴壳体，只需要拧开尾部端盖就能调整轴承间隙，适配不同加工场景的转速需求——做软金属雕刻时调大预紧力提升刚性，做木工浮雕时调小预紧力降低运转噪音。筒身的安装基准面做了精磨处理，直径公差控制在h6级别，搭配常规的52mm直径主轴夹座就能实现无间隙装夹，不用额外打磨衬套或者垫铜皮调整同轴度，装夹后主轴和Z轴滑板的垂直度误差能直接控制在0.02mm以内，省去了DIY用户装机时反复打表校准的繁琐步骤。出线端的接线柱做了防呆标识，正负极接线位有明显的颜色区分，不会出现接反电源导致主轴反转、夹头螺母松脱飞出的安全隐患。轴端的防尘盖采用迷宫式密封结构，雕刻产生的木屑、塑料碎屑不会轻易进入轴承腔体，日常使用只需要定期清理轴端缝隙的积尘，就能延长轴承的更换周期，不用频繁拆解维护。
