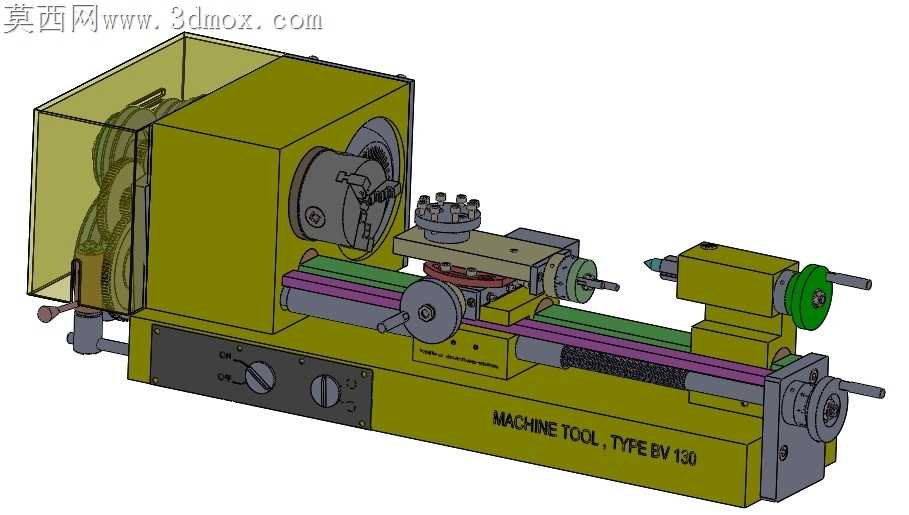

小型台式精密仪表车床结构设计

车间里小批量仪表零件加工时，常遇到大车床装夹找正耗时久、细长轴类小零件加工振颤明显的问题，这款小型台式车床的结构设计刚好对准这类加工痛点做了针对性的适配。床头箱侧的带轮传动组做了半封闭罩壳设计，不是完全封死的密闭结构，既可以阻挡加工时飞溅的切屑卡入带轮齿槽，日常维护时不用完全拆解罩壳就能调整皮带张紧度，不会因为罩壳拆装麻烦拖慢日常维保效率。床身导轨做了窄幅平导轨搭配辅助镶条的设计，没有采用大车床常用的宽导轨结构，毕竟加工的都是直径30mm以内的小型零件，切削载荷本身不大，窄导轨的运动阻尼更小，手动进给拖板时手感更顺滑，镶条的调整螺钉设在拖板侧面，不用拆刀架就能微调导轨间隙，加工不同硬度的有色金属件时，可以快速调整间隙适配进给阻力需求。刀架采用的是四位回转式结构，定位销做了锥面配合设计，每次转位换刀后的重复定位精度能控制在0.02mm以内，不用每次换刀都重新对刀试切，小批量加工多工序小零件时能省不少辅助时间。尾座的套筒进给手轮设在尾座体右侧，和主轴卡盘的操作手轮同侧，单人操作时不用侧身换手就能同时控制尾座顶紧和主轴启停，加工细长小轴时顶紧力的控制更顺手，不会因为操作位置别扭导致顶紧力过大顶弯工件。床身底部的电控面板做了下沉式设计，旋钮和开关都嵌在床身壳体内部，加工时掉落的细小切屑不会直接卡在旋钮缝隙里，日常清理时用毛刷一扫就能干净，不会出现切屑卡滞导致开关拧不动的情况。主轴卡盘采用的是小直径三爪自定心卡盘，卡爪的行程做了限位设计，不会因为操作时拧得过劲导致卡爪脱出，新手实训操作时也能避免误操作带来的安全隐患。进给丝杠的螺母座做了分体式间隙补偿结构，长期使用出现磨损后，只要拧紧螺母座侧面的紧定螺钉就能消除丝杠反向间隙，不用更换整个螺母副，能大幅降低设备的后期维护成本。溜板箱的手轮做了防滑滚花设计，表面的滚花深度控制在0.8mm，手上沾了切削液也不会打滑，手动做微量进给时能精准控制进刀量，不会因为手滑导致进刀超差报废零件。
