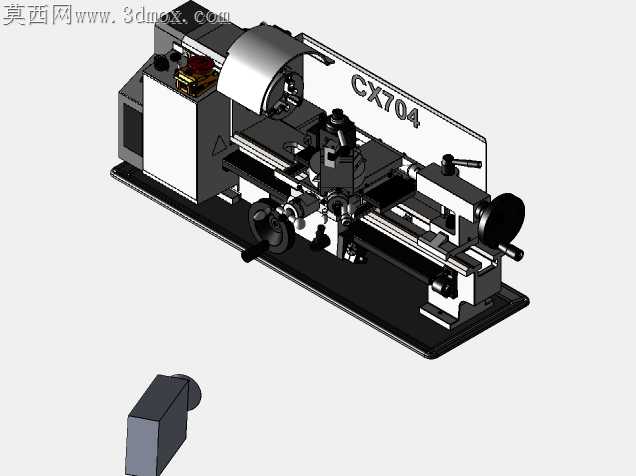

CX704微型台式车床结构设计

之前帮实训车间调试小型加工设备时，发现不少学员操作微型车床总出问题：要么进给手轮回程旷量太大，车出来的铝件端面跳差超0.1mm，要么卡盘锁紧行程不够，装夹短棒料时容易飞料，还有尾座锁紧后偏移，打中心孔总偏斜半毫米。这次做这套CX704微型车床的结构，最先改的就是进给拖板的镶条调节结构，没沿用市面上常见的单端顶紧结构，改成了斜度1:50的双螺钉可调镶条，两边都能微调松紧，就算拖板用久了磨损，也能快速调整间隙，不会出现手轮转半圈刀架不动的情况。

做主轴箱部分的时候，特意核对了小型车床的切削工况，学员做实训件大多是铝件、软钢件，切削力不大，但不少人新手操作容易撞刀，所以主轴轴承选了成对安装的角接触球轴承，预紧量调在0.02mm，既保证高速转动时的回转精度，撞刀时也不容易把轴承顶坏。之前转格式的时候发现，主轴通孔的台阶面如果做直角，穿长棒料的时候容易刮花棒料表面，还会卡铁屑，特意把通孔入口倒了C1的圆角，排屑也顺畅，穿料也不会刮伤工件表面。

刀架部分没做复杂的快换结构，毕竟是微型实训设备，快换结构成本高，学员操作反而容易因为锁紧不到位打刀，用的是经典的四方刀架，定位销做了淬硬处理，重复定位精度控制在0.03mm以内，装夹普通车刀、切断刀都足够稳。尾座部分加了刻度锁紧套，之前老款的尾座锁紧全凭手感，新手拧太松会退刀，拧太紧又会把套筒顶变形，加了刻度之后，锁紧力能控制在固定范围，打中心孔、钻小孔的时候不会偏移。

床身部分用的是整体式铸铁结构的建模逻辑，没做拼接床身，微型车床本身尺寸不大，整体结构的刚性更好，导轨面做了高频淬火的工艺预留，硬度能到HRC45以上，日常实训用个五六年导轨也不会磨出凹坑。之前做手轮的时候，一开始把刻度圈做的太细，学员看刻度容易看错进给量，后来把刻度圈的每格刻度加宽到2mm，每格对应0.02mm进给量，读数更清楚，新手也不容易看错尺寸。

做溜板箱的传动结构时，特意把光杆和丝杠的传动间隙做了补偿设计，开合螺母的间隙调到0.05mm，车螺纹的时候不会出现乱牙的情况，之前有学员用老款微型车床车螺纹，因为开合螺母间隙大，车出来的螺纹螺距差超差，改完之后试切M6的铝件螺纹，通止规能顺利过通端止端止住。还有接屑盘的结构，之前的模型接屑盘是平的，切削液容易流到台面上，特意做了1度的倾斜角度，最低点留了排液口，切削液和铁屑能顺着坡度流到集屑盒里，清理起来也方便。

整个结构做下来，没有加多余的花哨功能，全是针对实训场景里实际遇到的问题做的调整，不管是个人DIY做小零件，还是职业院校做金工实训用，这套结构的稳定性和操作友好度都比市面上常见的同类型微型车床好不少，各个运动部件的行程都做了硬限位，就算学员操作失误走到行程尽头，也不会撞坏传动部件，日常维护也简单，各个润滑点都留了注油孔，定期打黄油就能保证设备顺畅运行。
