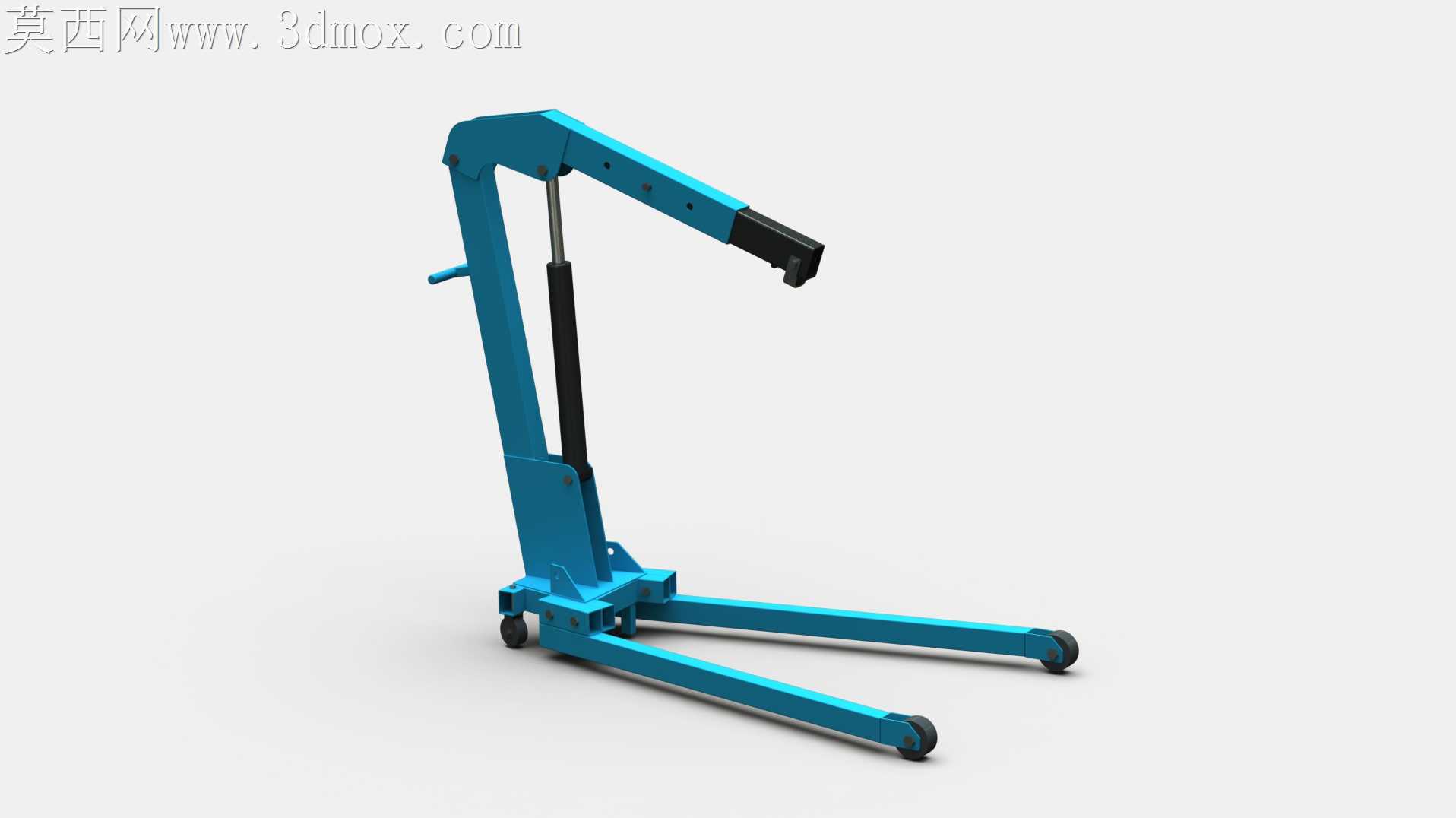

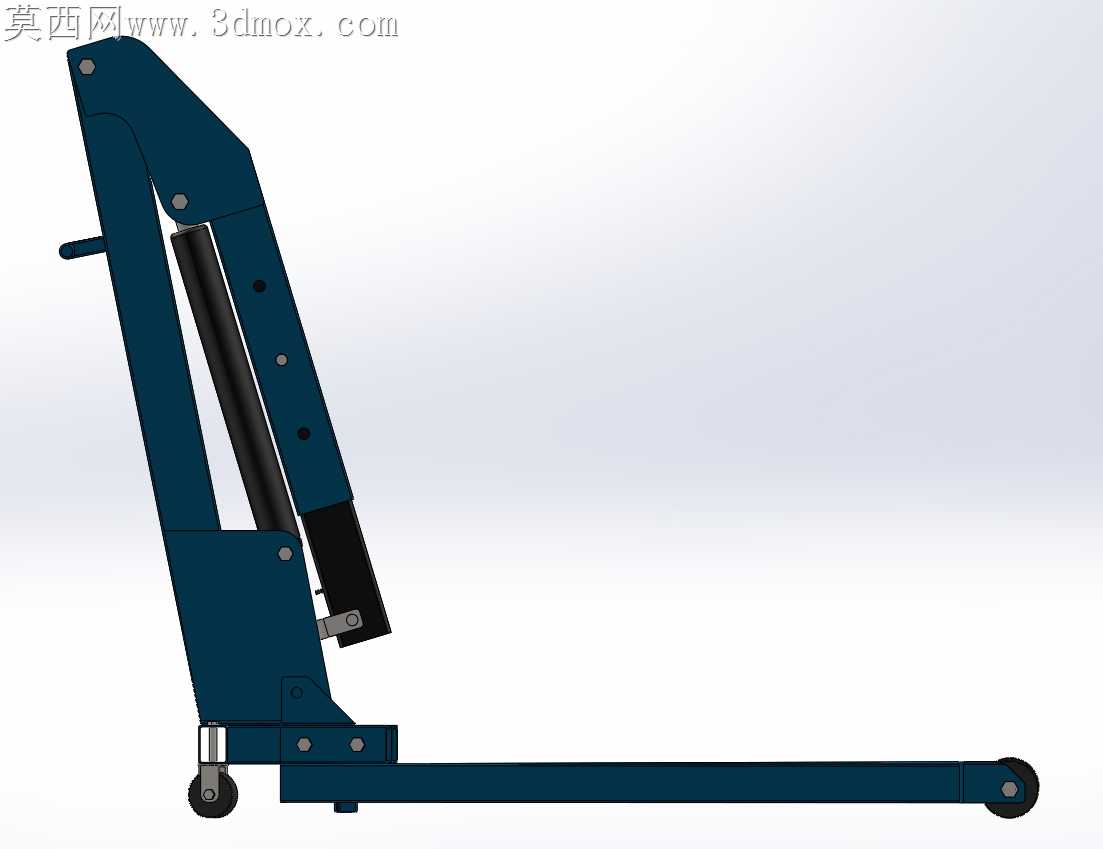

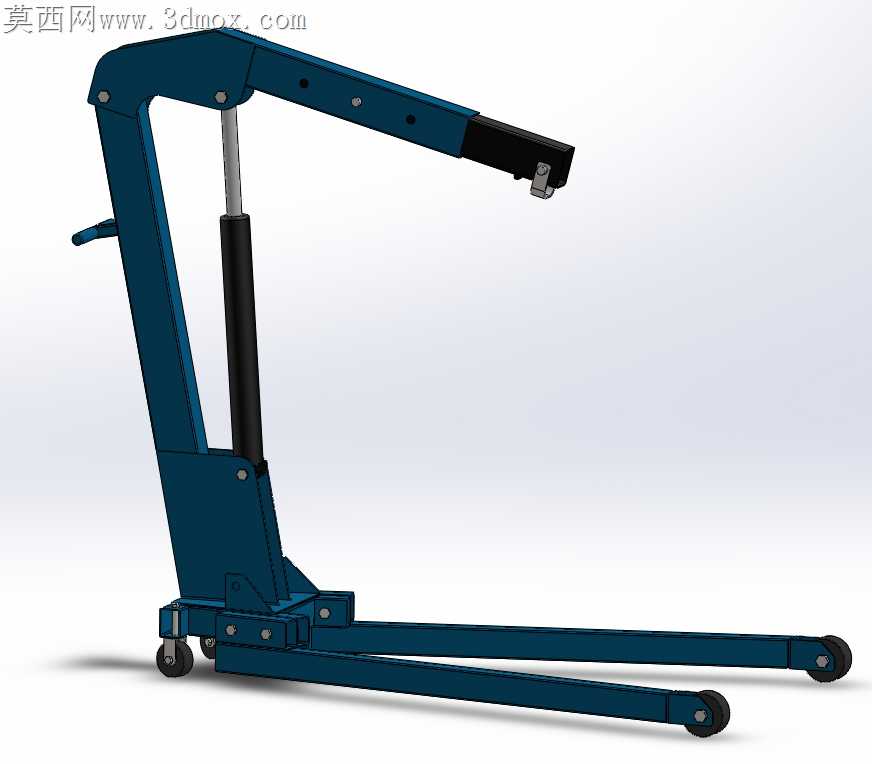

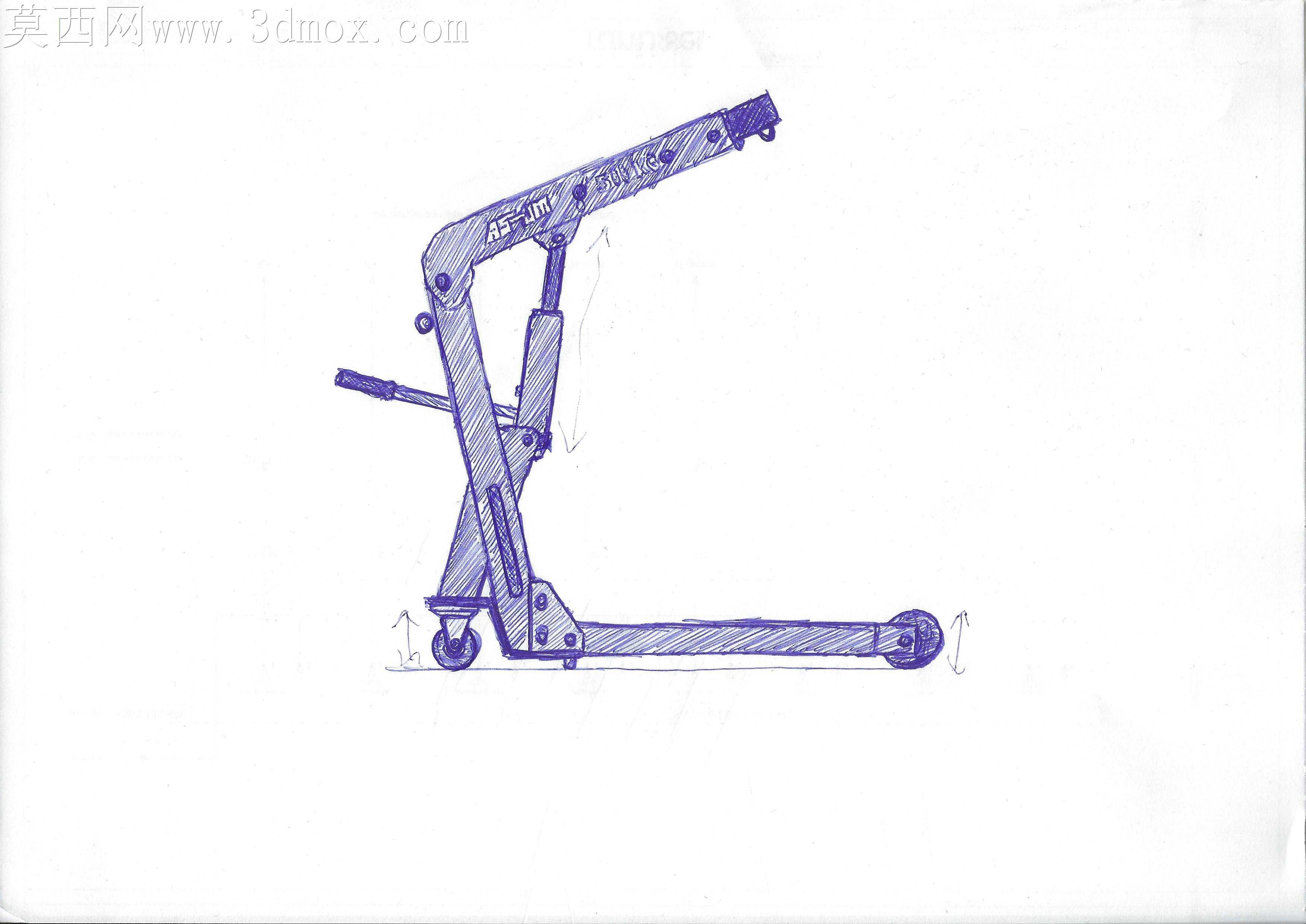

可移动折叠式车间液压起重吊机

车间内发动机等重型零部件的吊装转运，长期存在固定航吊覆盖盲区、普通叉车无法适配狭小工位精准对位的痛点，这款移动式液压吊机的结构设计，完全围绕加工落地与现场使用的矛盾点做取舍。主吊臂采用分段嵌套的伸缩结构，没有采用市面上常见的多销孔档位调节，而是把液压顶升缸的安装座做了偏心下沉处理，缸体上端直接铰接在伸缩臂的中段受力点，避免了臂架伸出后受力集中在销孔位置导致的局部剪切应力过大问题，加工时臂架的嵌套滑槽只需要做单侧铣削，不用整段镗孔，普通立式铣床就能完成加工，不需要定制专用工装。底部的支撑腿做了不等长的前伸设计，两个支腿的轮组安装位预留了2mm的高度差，地面存在轻微不平整时，三个轮组就能形成稳定支撑，不会出现吊重时整机晃荡的情况，支腿和主立柱的连接位置没有采用满焊结构，而是用了三面角焊加定位销的组合，焊接时的热变形量能控制在0.3mm以内，后续如果支腿受撞击变形，只需要打掉定位销就能更换，不用整体切割报废。手动操作的泄压拨杆做了向内弯折的角度，操作人员站在机身侧方就能控制吊臂下降速度，不用探身到吊重下方，规避了作业时的安全隐患，臂架前端的吊钩挂点做了可拆卸的快换结构，不用拆卸主臂就能更换不同吨位的吊钩或者吊具，适配不同重量的零部件吊装。液压管路的走线全部藏在主立柱的内侧凹槽里，没有外露的油管，车间内转运时不会被周边的工件、货架勾挂拉扯，减少了油管破损漏油的概率。整机的所有转动铰接位置都预留了黄油嘴安装位，日常维护时不用拆解结构就能完成润滑，避免长期使用后铰接点锈死导致臂架伸缩卡滞。支腿末端的脚轮采用了铁芯聚氨酯材质，既能够承受吊重时的径向压力，在车间环氧地坪上移动时也不会留下压痕，转向轮的安装座做了加厚处理，满负载转向时不会出现轮座变形的问题。吊臂的表面做了圆弧过渡处理，没有尖锐的棱角，车间内移动时不会刮碰到周边的车辆或者工件，涂装采用了高可见度的工业蓝，在车间光线不足的区域也能被快速识别，减少误碰风险。
