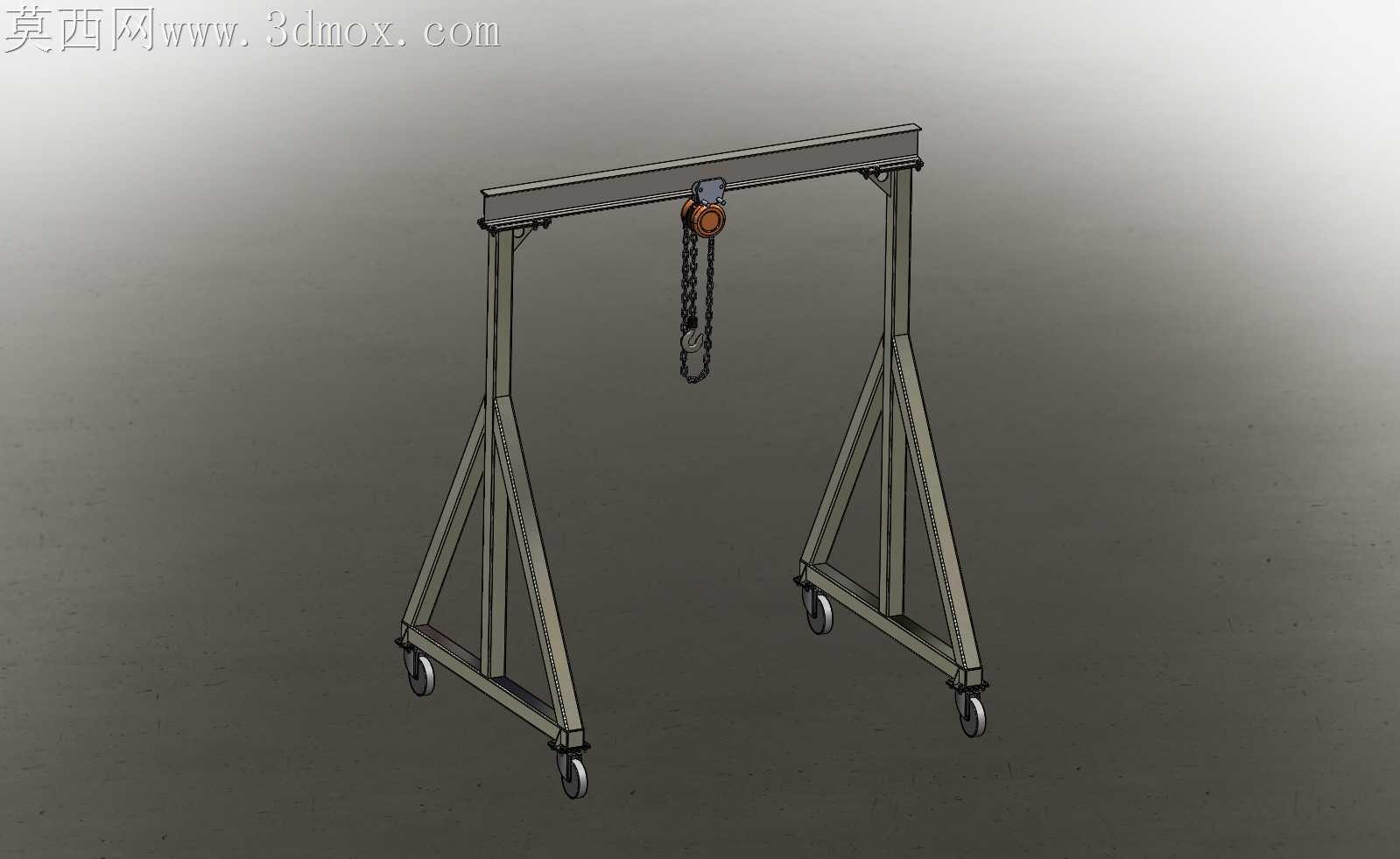

车间用可移动一吨手动链式起重设备

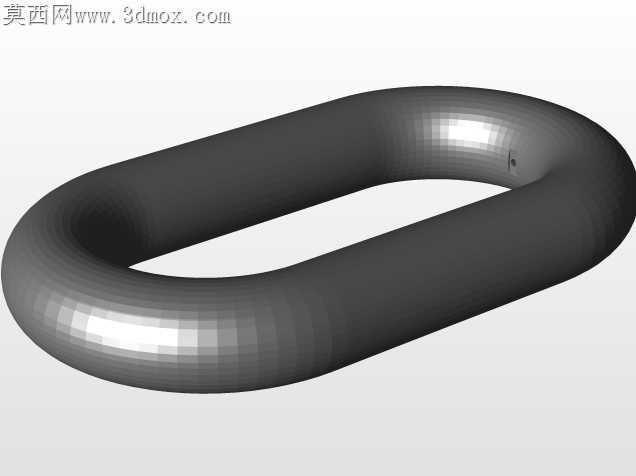

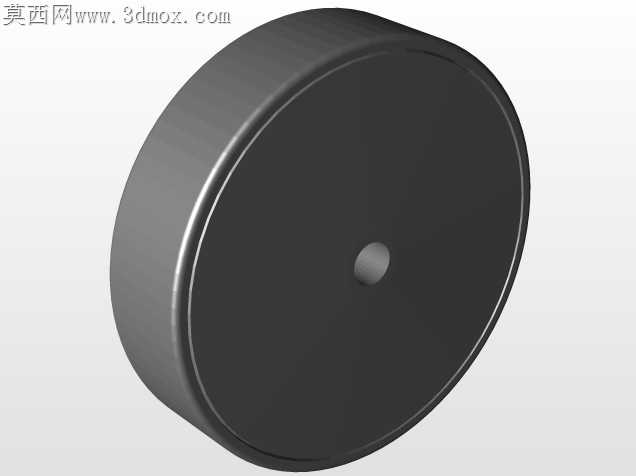

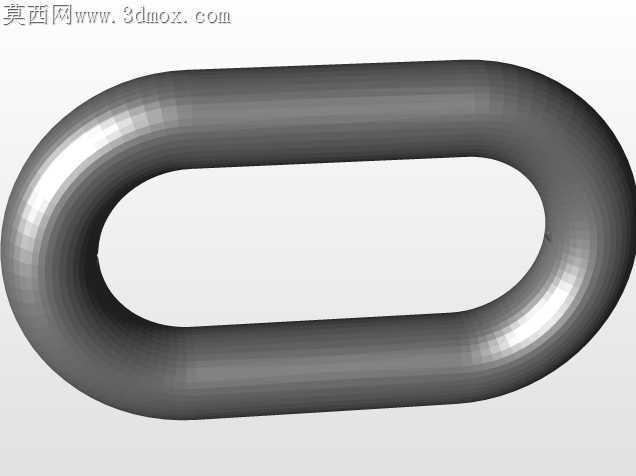

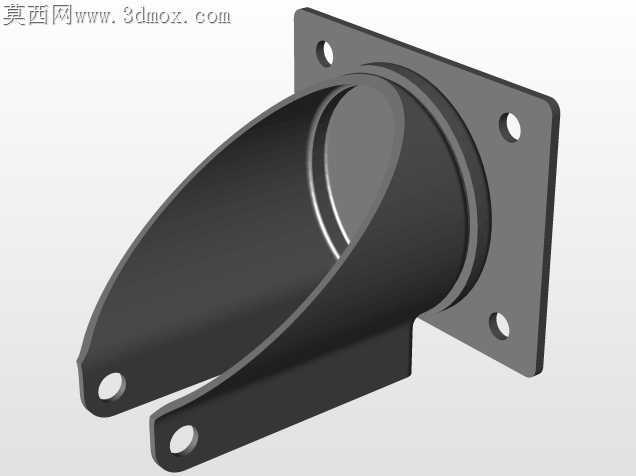

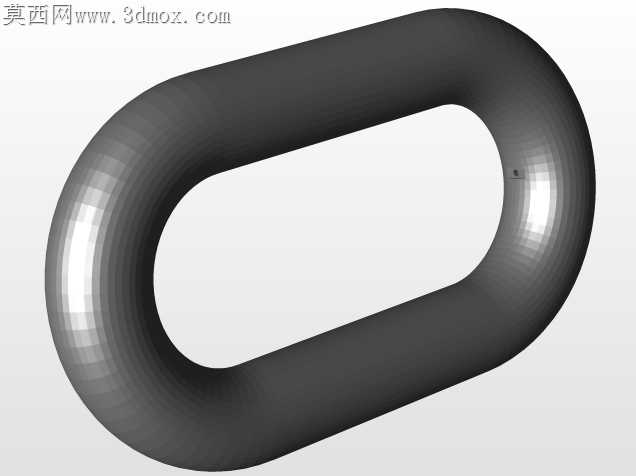

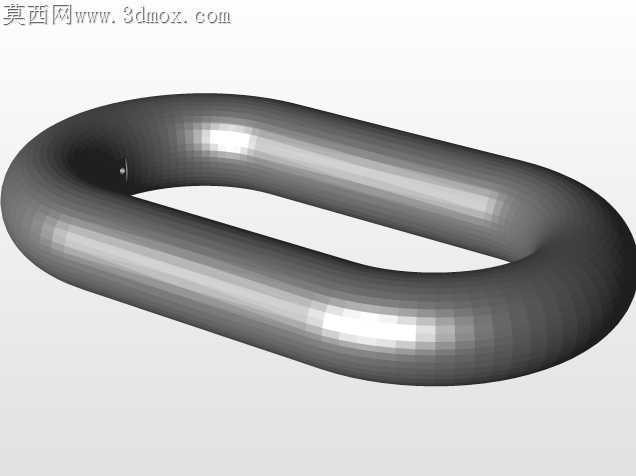

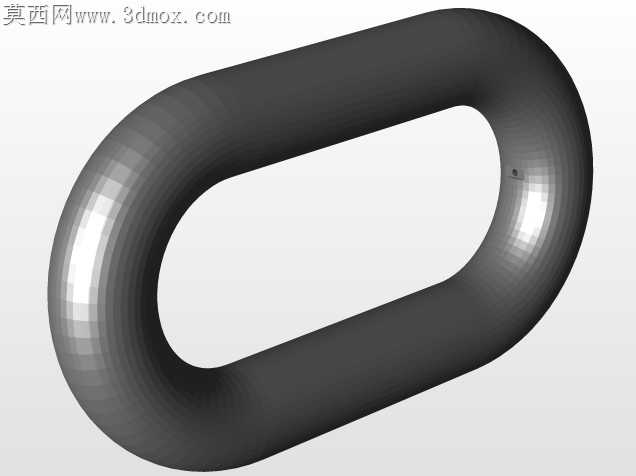

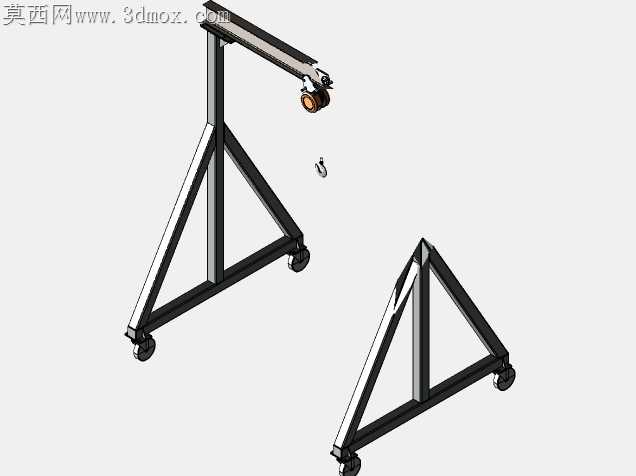

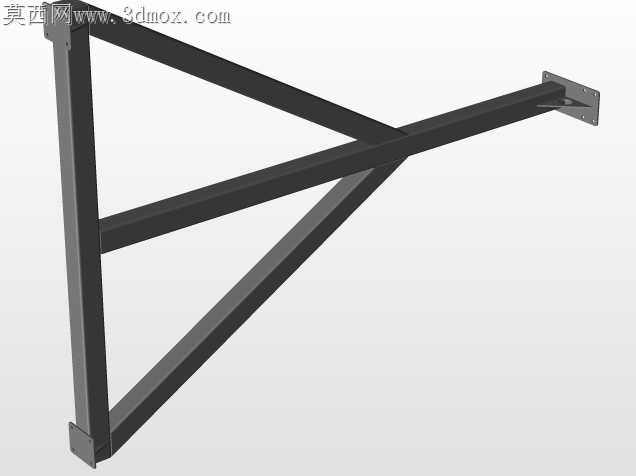

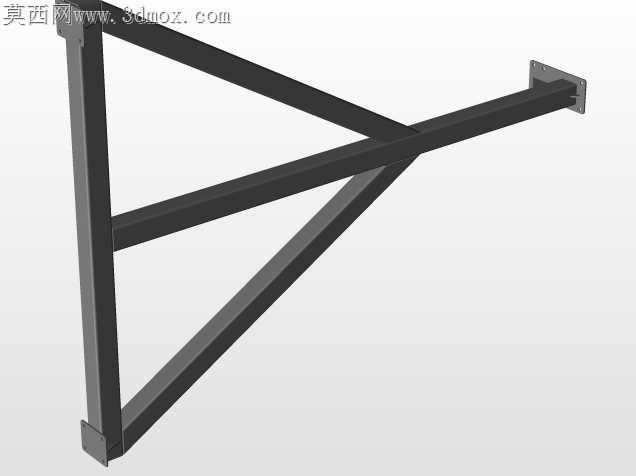

车间内零散重型工件的吊装转运，一直是小型加工场景里容易被忽略的加工适配痛点——固定航车覆盖不到边角工位，叉车受通道宽度限制难以贴近设备旁的作业点，普通固定式吊架转场需要额外吊装搬运，反而增加辅助作业时长。这款手动链式起重设备的结构设计，完全围绕车间零散吊装的加工适配需求做取舍，没有冗余的装饰性结构，每一处构件都对应实际加工场景的使用痛点。三角支撑的主架没有采用常见的方通满焊结构，而是在斜撑与主立柱的连接位置预留了2mm的装配间隙，适配车间焊接加工时的焊接收缩公差，避免满焊后支架出现内应力变形，导致底部滚轮无法完全贴合地面出现晃动。底部的四个脚轮没有直接焊接在支架底梁上，而是通过带加强筋的转接板与底梁螺栓连接，单轮承重按1.5倍额定载荷做冗余设计，适配车间地面常见的焊缝凸起、细小铁屑堆积的不平整工况，移动时不会出现卡滞或轮架变形的问题。横梁的伸出长度没有盲目做长，而是控制在额定起重量下的挠度允许范围内，横梁截面选用变高度设计，靠近立柱的位置截面高度更大，向末端逐渐收窄，既保证吊装时横梁的下挠量在安全范围内，又不会因为整根等截面横梁造成不必要的重量增加，单人就能推动设备在车间内转场。手动葫芦的挂点位置没有直接焊死在横梁末端，而是设计了可沿横梁滑槽微调的挂接座，适配不同吊装重心的工件，避免起吊后工件出现倾斜滑脱的隐患。支架的三角斜撑角度经过反复调整，当设备起吊额定一吨载荷时，整机重心始终落在四个脚轮围成的支撑面内部，哪怕地面存在3度以内的倾斜，也不会出现侧翻风险，适配车间内部分地面存在坡度的实际工况。所有构件的下料尺寸都适配常规型材的标准定尺长度，切割时几乎没有多余料头，加工时不需要定制特殊规格的型材，普通的车间焊接设备就能完成制作，不需要额外的专用加工工装。表面处理没有选用成本较高的喷塑工艺，而是采用车间常用的醇酸磁漆涂刷，后期出现漆面磕碰掉漆时，随时可以补刷维护，不需要返厂做表面处理。吊钩的位置预留了保险卡的安装孔位，适配车间现有常规的起重吊钩配件，不需要单独定制专用吊钩，易损件更换成本极低。
