小型电动休闲卡丁车结构设计方案

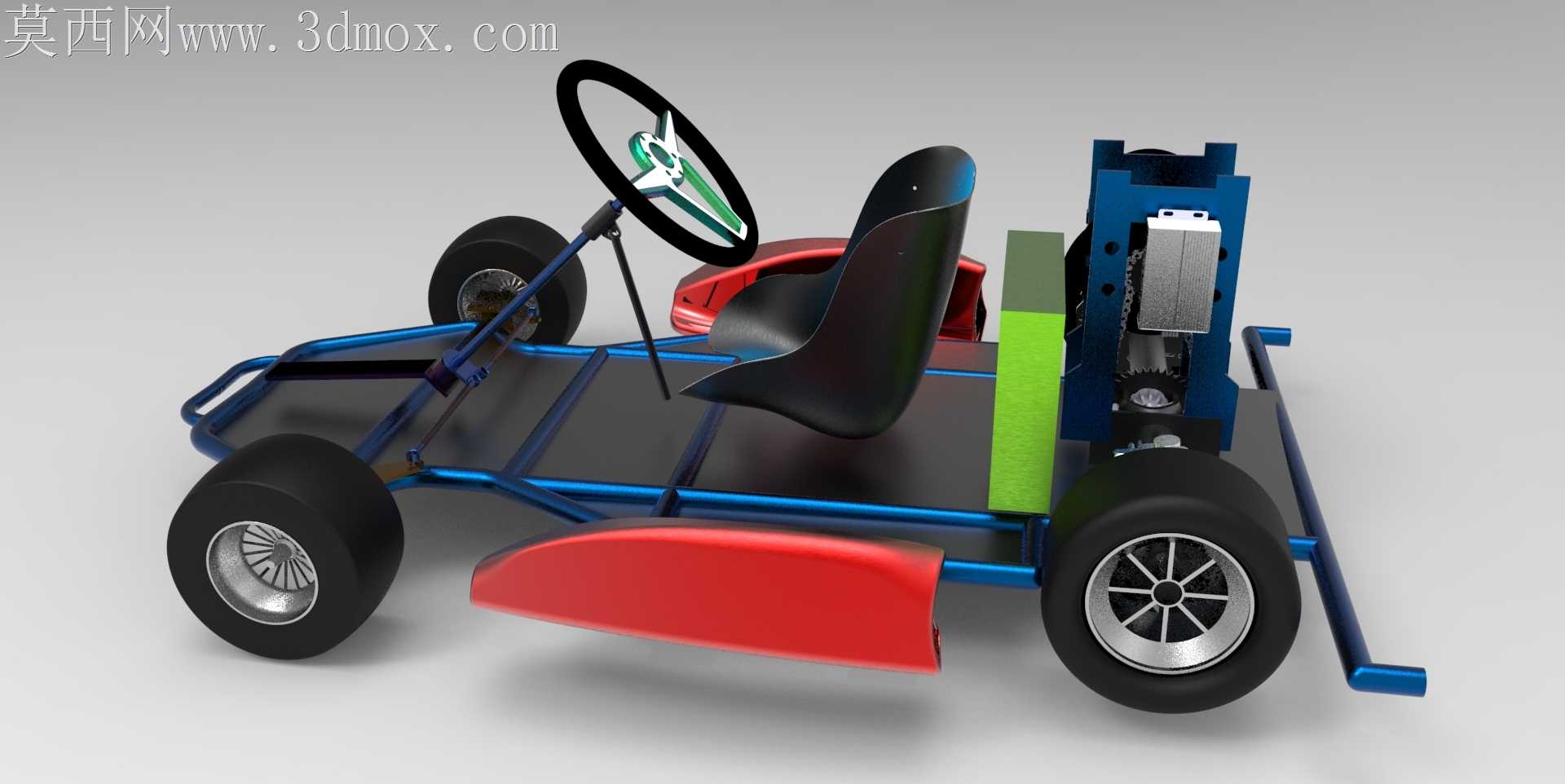

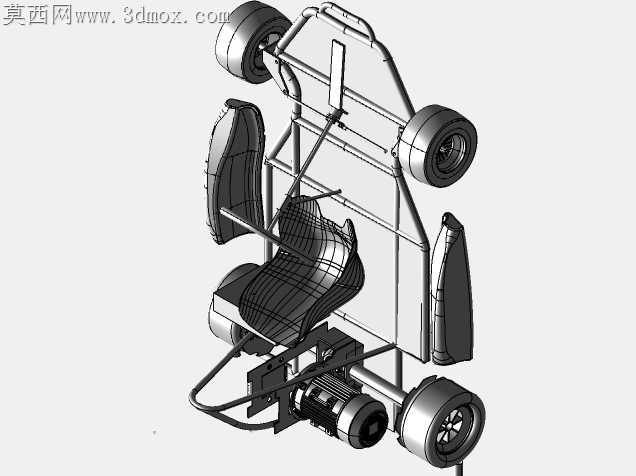

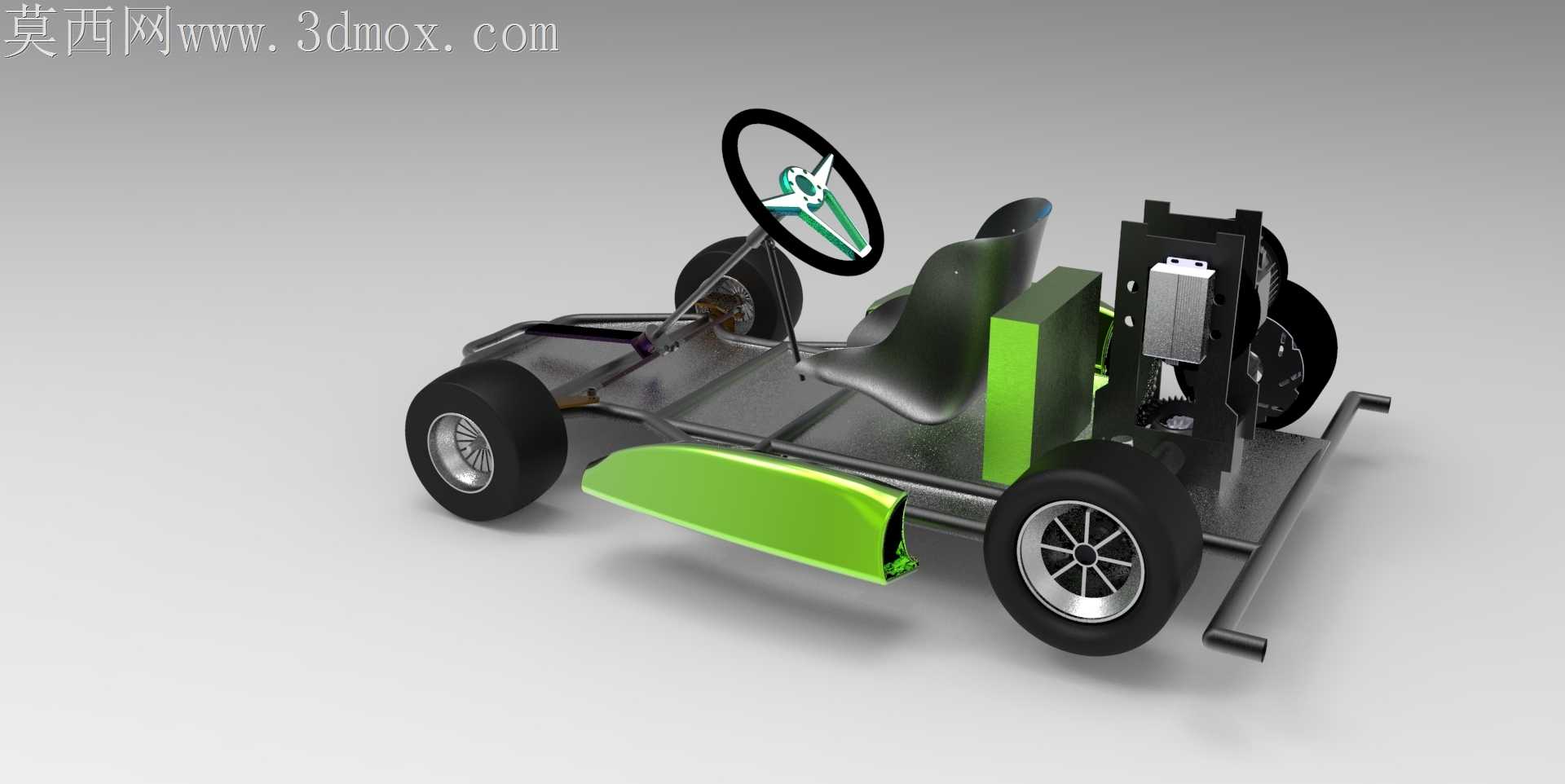

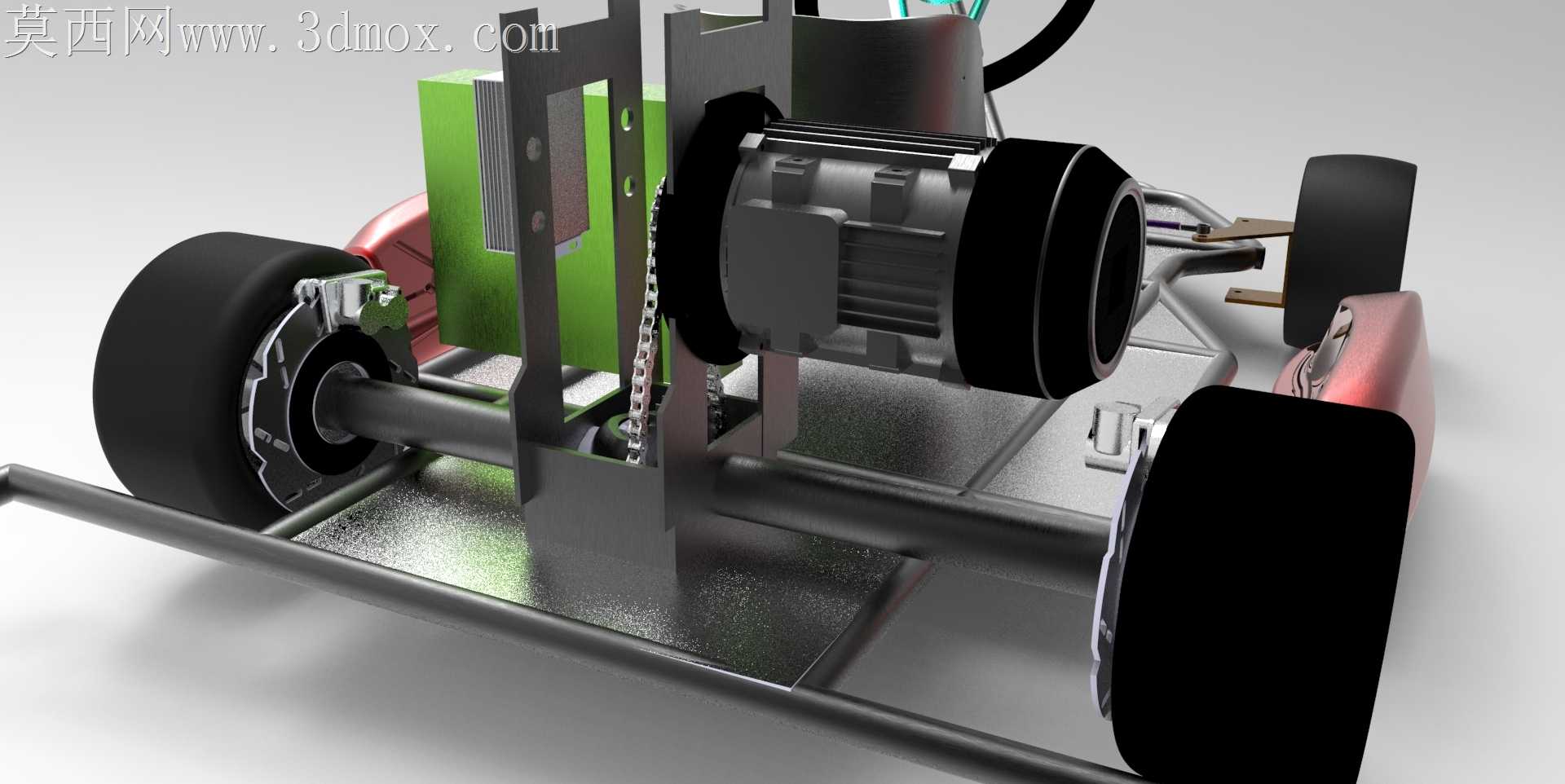

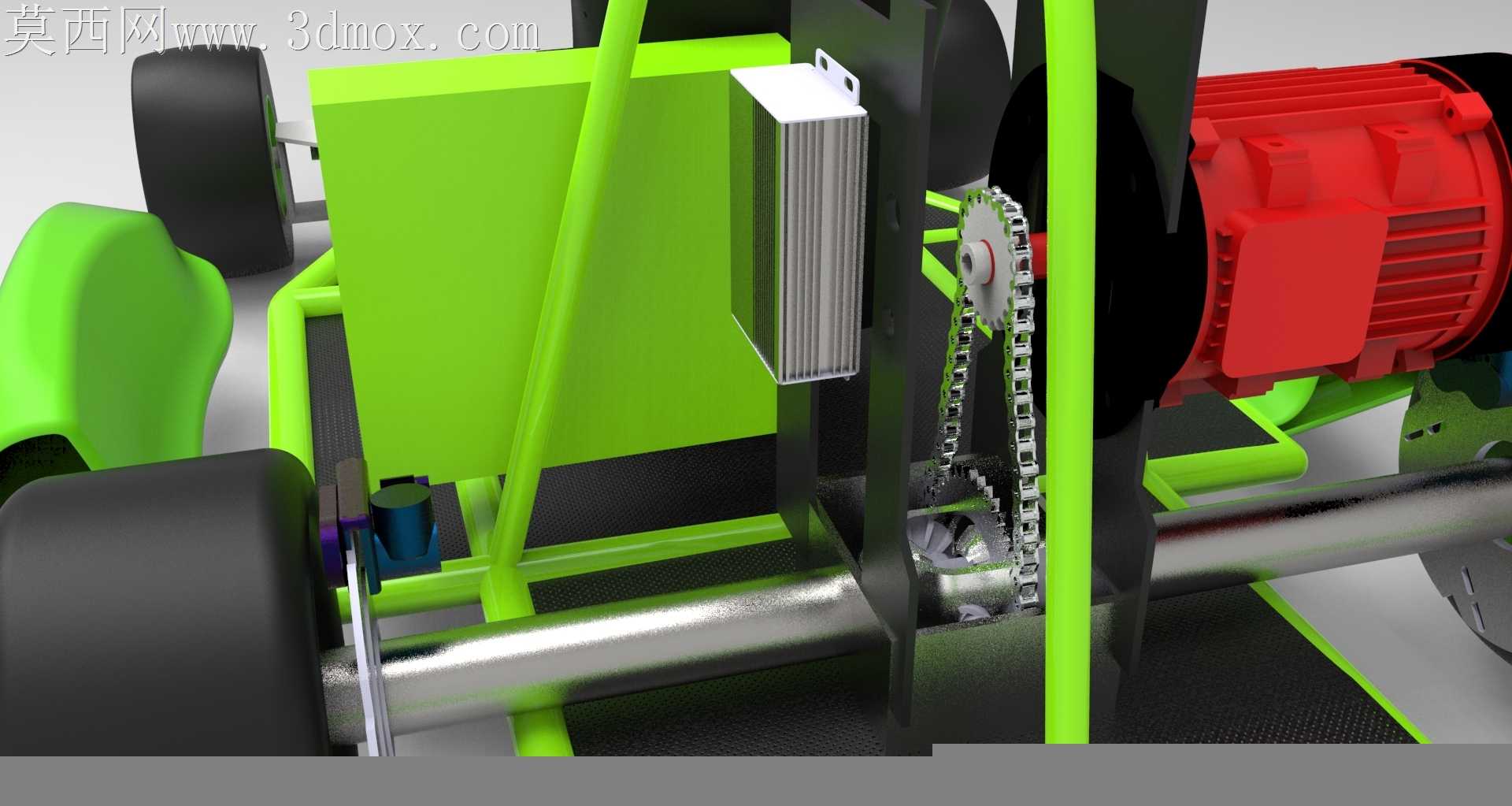

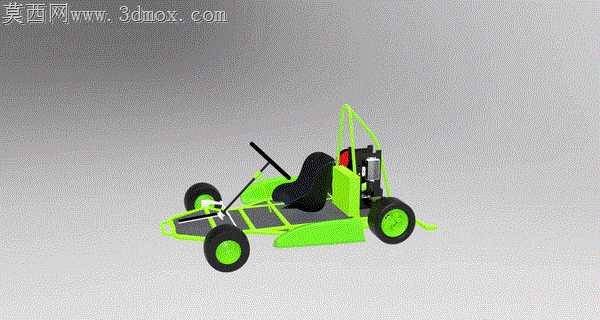

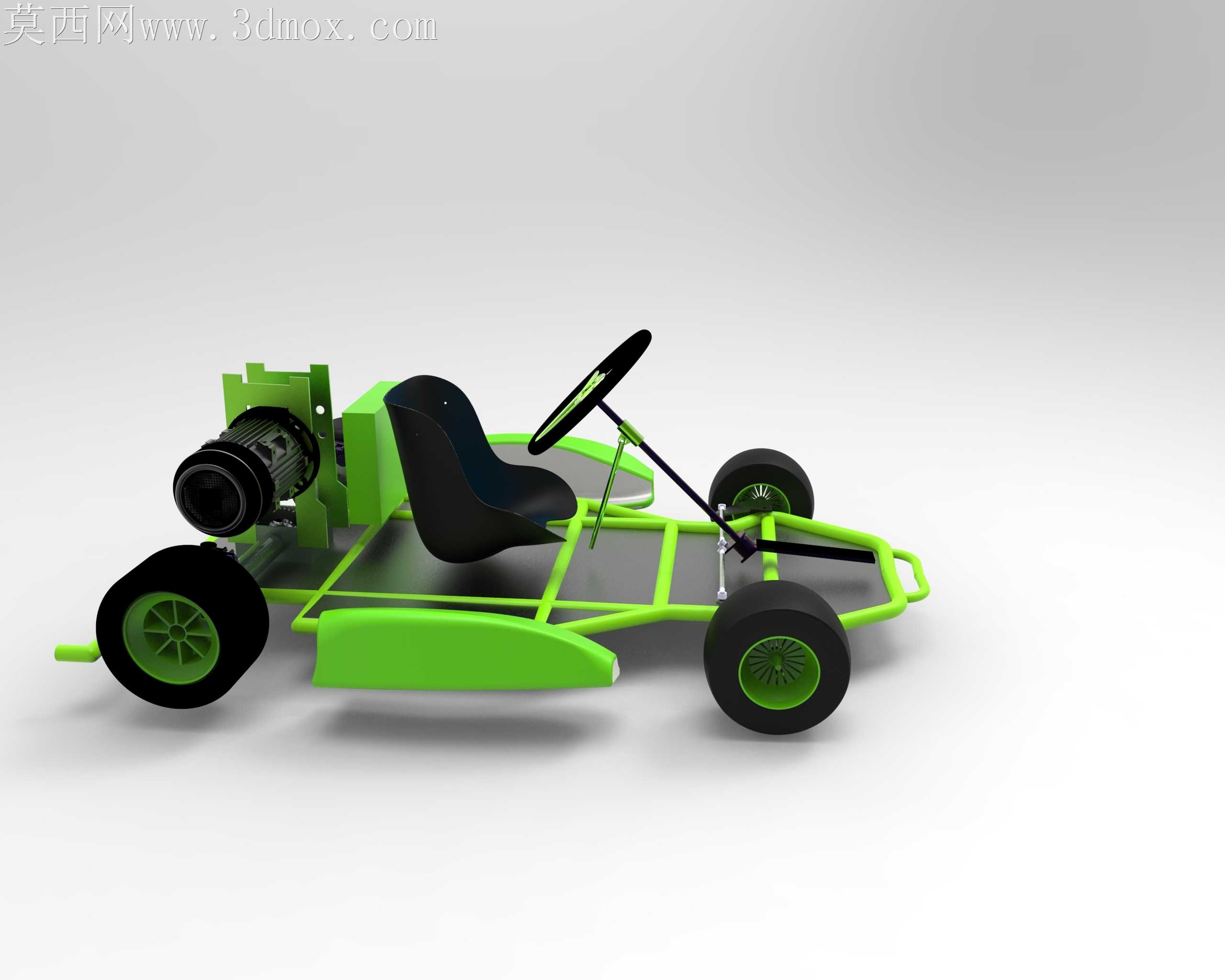

小型休闲卡丁车的落地加工中，最容易被忽略的隐患是车架焊接后的形变偏移，很多初版设计只关注外观造型的轻量化，却没考虑管材弯折后焊接应力释放带来的轮组定位偏差，跑起来容易出现跑偏、轮胎偏磨的问题。这款卡丁车的主车架采用矩形钢管弯折拼接的结构，在轮轴安装座的位置特意预留了2mm的公差补偿余量，不需要后期靠强行掰动车架来对齐轮组，装配时只需要在安装座和车架之间加调整垫片就能完成四轮定位，省去了大量焊后校形的工时。车架前部的转向机构没有采用复杂的齿轮齿条结构，而是用了更适配小型休闲车的拉杆式转向，转向节的连接孔位做了衬套安装槽，压入尼龙衬套后既能减少转动旷量，又能避免金属直接摩擦产生的异响，日常使用不需要频繁加注润滑油，维护成本压到最低。座椅安装位的固定孔做了长圆孔设计，能根据不同驾驶者的身高前后调整座椅位置，靠背的倾斜角度也预留了三档调整的安装位，不用重新打孔就能适配不同的驾驶姿态。后部的动力安装架做了分体式设计，和主车架之间用橡胶减震垫连接，电驱单元运转时的震动不会直接传递到车架和座椅上，长时间驾驶也不会因为震感太强产生疲惫感。车身侧面的防护板采用薄钢板折弯成型，和车架之间用螺栓连接而非满焊，发生轻微刮蹭后可以单独拆卸更换，不需要切割整个车架的覆盖件。轮圈的设计特意做了加强筋结构，在轻量化塑料材质的基础上，轮辐位置加了3mm的凸起加强筋，过颠簸路面时不会因为冲击力过大出现轮圈开裂的问题。油门和刹车踏板的安装位做了防滑纹路处理，踏板的转动轴位置加装了复位扭簧，脚感反馈清晰不会出现卡滞。防滚架的管材和主车架采用插接后满焊的连接方式，插接深度达到80mm，就算受到侧向冲击力也不会出现焊缝开裂的情况，能给驾驶者提供足够的防护空间。整车的所有外露螺栓都采用了防松螺母设计，在非铺装路面行驶时不会因为持续震动出现螺栓松动脱落的问题，装配时不需要额外打螺纹胶，后期拆解维护也更方便。电池的安装位放在了座椅下方的低重心位置，不仅能平衡前后轴的重量配比，还能降低整车重心，过弯时侧倾幅度更小，驾驶稳定性更高。
