桌面级小型数控雕刻机结构设计

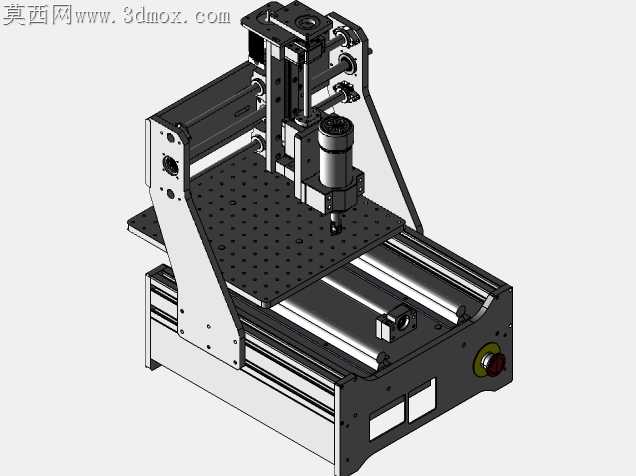

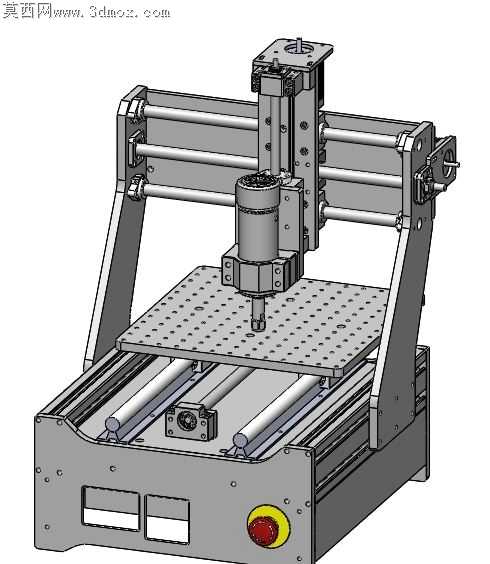

桌面级数控加工设备最容易被忽略的痛点，是长时间铣削作业时机架的微形变带来的加工精度漂移，这款小型设备的结构设计刚好针对这一问题做了针对性的取舍。两侧倾斜式的支撑立架没有采用常见的直角拼接铝型材方案，而是用一体化的弯折支撑结构分散主轴作业时的侧向切削力，避免直角连接位置长期受交变应力出现的连接松动，哪怕是连续数小时加工软金属或者硬木材质，刀尖的位置偏移量也能控制在普通桌面设备难以企及的范围内。

工作台面采用密集阵列孔设计，没有照搬大型数控设备的T型槽结构，毕竟桌面设备的加工幅面有限，阵列孔搭配通用压块就能实现不同形状工件的快速装夹，不会因为T型槽的凸起残留加工废屑，清理台面时只需要用毛刷顺着孔位扫动就能把切屑扫到台面下方的集屑空间，日常维护的工作量被压到极低。传动部分的光轴导轨直接固定在支撑立架和底座的加工基准面上，没有额外增加垫高块来凑行程，每根导轨的安装面都做了对应的沉头孔避让，锁紧螺丝后不会出现局部凸起导致的导轨直线度超差，滑座移动时的阻尼感均匀一致，不会出现某一段卡顿或者间隙过大的问题。

主轴安装座的位置预留了足够的散热间隙，没有为了压缩整机体积把主轴和Z轴滑台贴得过近，长时间高转速运行时，电机产生的热量不会直接传导到Z轴的传动丝杆上，避免丝杆受热伸长带来的Z轴定位误差。底座前端的急停按钮布置在伸手就能触碰的位置，操作时不需要俯身或者侧身寻找，加工出现异常时能第一时间切断设备运行状态，操作安全冗余足够。两侧的支撑立架和底座之间的连接位置做了内凹的定位止口，装配时不需要反复打表找正就能保证两侧立架的平行度，普通爱好者按照装配流程也能把整机的装配精度控制在合格范围内，不会因为装配经验不足导致X轴运行出现卡顿。

设备底部的电气安装仓预留了足够的走线空间，驱动器、电源模块的安装位置和机械传动部分完全隔开，加工产生的切屑和切削液不会溅落到电气元件上，降低了设备运行的故障概率。Z轴的滑台配重没有采用额外的配重块，而是通过丝杆的自锁特性和导轨的阻尼配合实现位置锁定，既压缩了整机的重量，也避免配重块带来的额外运动惯性，小进给量加工精细图案时，Z轴的下刀深度控制更加精准。
