带输出轮的高传动比齿轮箱结构设计

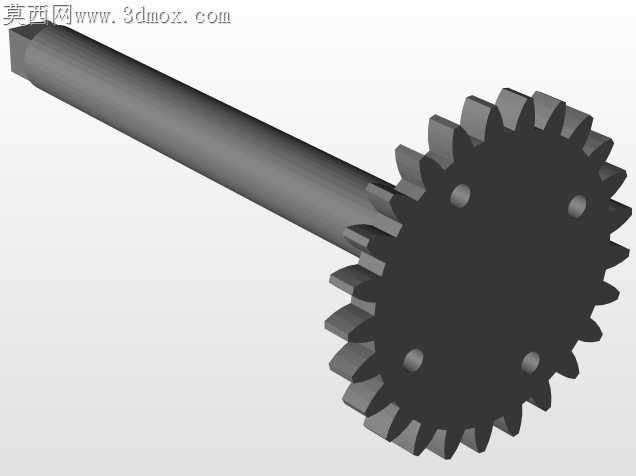

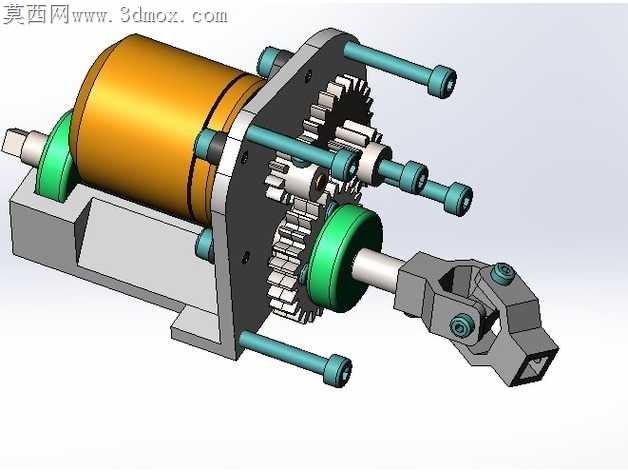

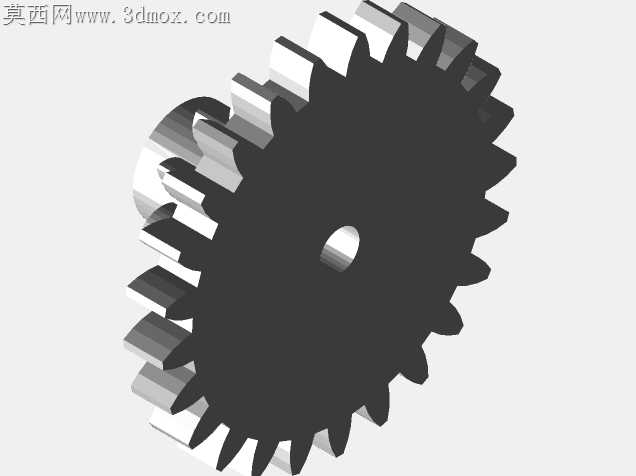

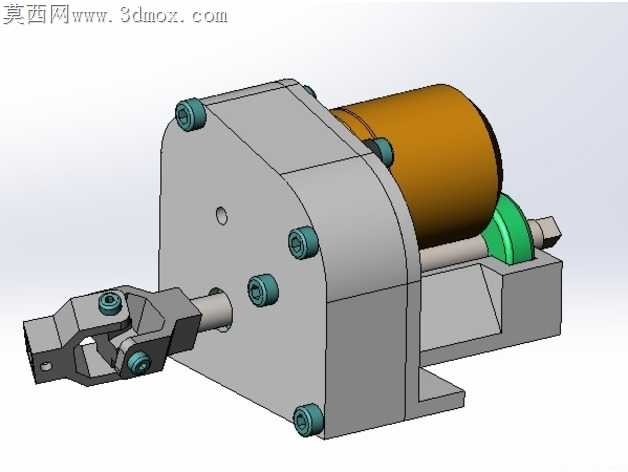

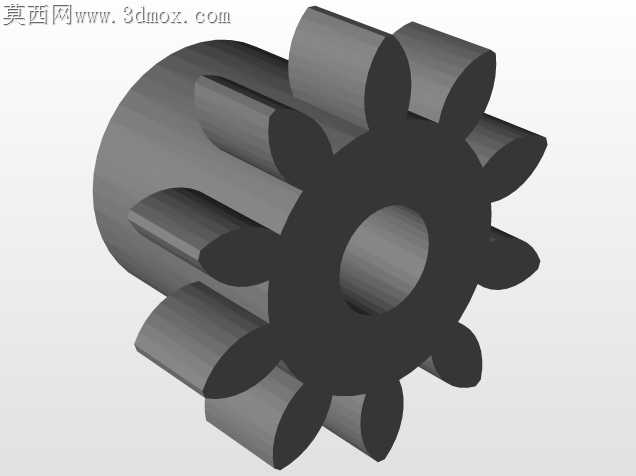

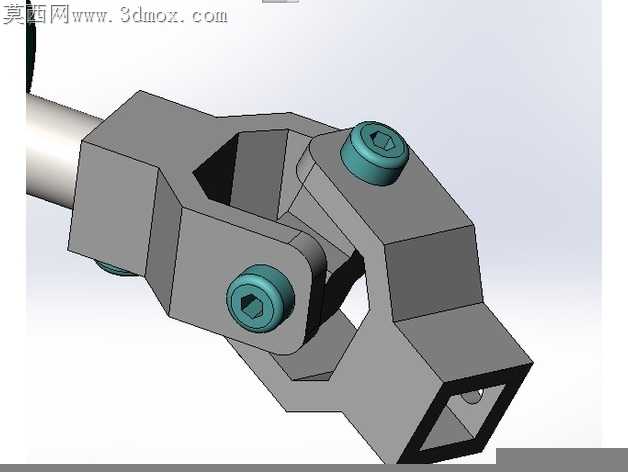

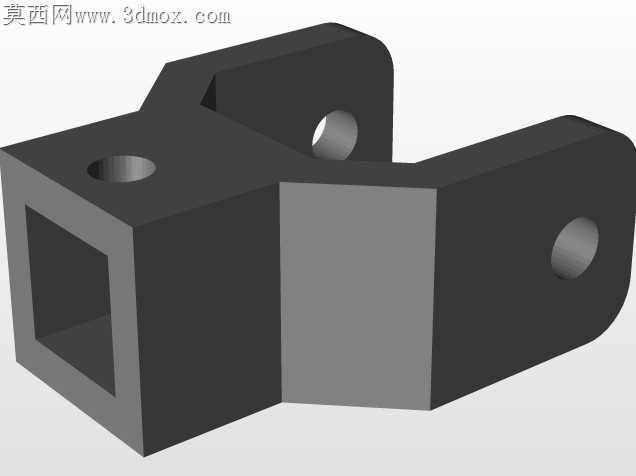

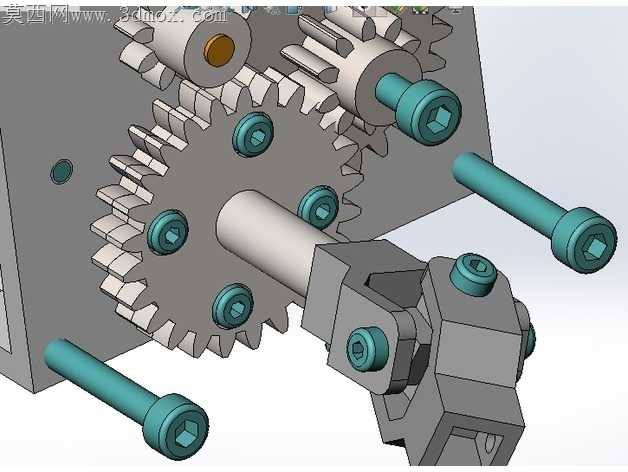

小尺寸动力输出场景里，齿轮箱最容易踩的坑是高传动比下的轴系窜动，不少新手做的结构跑起来齿轮打齿、端盖渗油，根源都在装配公差的取舍上没贴合实际加工精度。这套带输出轮的齿轮箱，传动比做到1000:160，适配2830规格1000Kv无刷电机，从装配逻辑上把容易出问题的公差带提前做了避让。六根贯穿式拉杆的孔位，没有按理想同轴度做零公差标注，反而给每根拉杆留了0.02mm的间隙补偿量——实际线切割加工端盖安装孔的时候，多工位装夹必然带来微小的位置偏差，要是硬卡零公差，现场装配时拉杆根本穿不进去，硬敲还会掰弯端盖定位止口，反而把齿轮啮合间隙挤歪。输出端的万向连接头和输出轴的配合，选了H7/k6的过渡配合，没有用过盈配合硬压，考虑到后期维护换轴承不用拿拉马硬撬，连接头上的锁紧螺丝孔特意做了沉台，螺丝拧进去之后端面不突出，不会和旁边的齿轮罩刮蹭。齿轮排布上没有把所有减速级都堆在靠近电机的一侧，而是把最后一级大齿轮挪到靠近输出端的位置，分散轴系的受力，不然电机端的轴承要承受全部减速级的径向力，跑大负载的时候轴承626的滚道容易过早出现点蚀。端盖和箱体结合的止口处，留了0.1mm的密封胶槽，不用额外加密封垫，涂一圈硅酮密封胶就能挡住润滑脂渗漏，比加纸垫的结构省了0.3mm的轴向尺寸，刚好能把整体长度压到适配小型模型车转向机构的安装空间里。轴承安装位的台阶高度做了1.2mm，刚好卡住轴承626的外圈，不会因为台阶太高挡住轴承内圈，导致轴转起来蹭端盖；也不会因为台阶太浅，轴承受径向力的时候从安装位脱出来。输出轮的绿色轴套选了尼龙材质，不是随便上色的装饰件，尼龙的自润滑属性能减少输出轴和端盖孔的干摩擦，不用额外加铜套，既减轻重量又降低加工成本，轴套和端盖孔的配合做了小过盈，压进去之后不会跟着轴转，长期磨损也只需要换几块钱的尼龙套，不用更换整个端盖。电机和箱体的连接位做了定位止口，不是靠四个螺丝硬拧定位，止口的配合间隙控制在0.03mm以内，保证电机轴和第一级小齿轮的同轴度，不然电机轴偏心的话，第一级齿轮啮合噪音会特别大，还会把电机轴承的径向间隙晃大。所有M2和M3的螺丝孔，都在孔口做了0.2mm的倒角，拧螺丝的时候不会因为孔口的毛刺把螺丝牙拧花，也能让螺丝头完全沉进孔位里，不会突出表面刮到周边的走线。测试电子稳定控制系统转向25A电流工况下，这套结构的轴系窜动量控制在0.05mm以内，齿轮侧隙刚好能容纳润滑脂，不会因为间隙太小转起来卡滞，也不会因为间隙太大反向间隙超标，转向回正的时候不会有虚位。
