小型履带车辆液压驱动摩擦离合装置

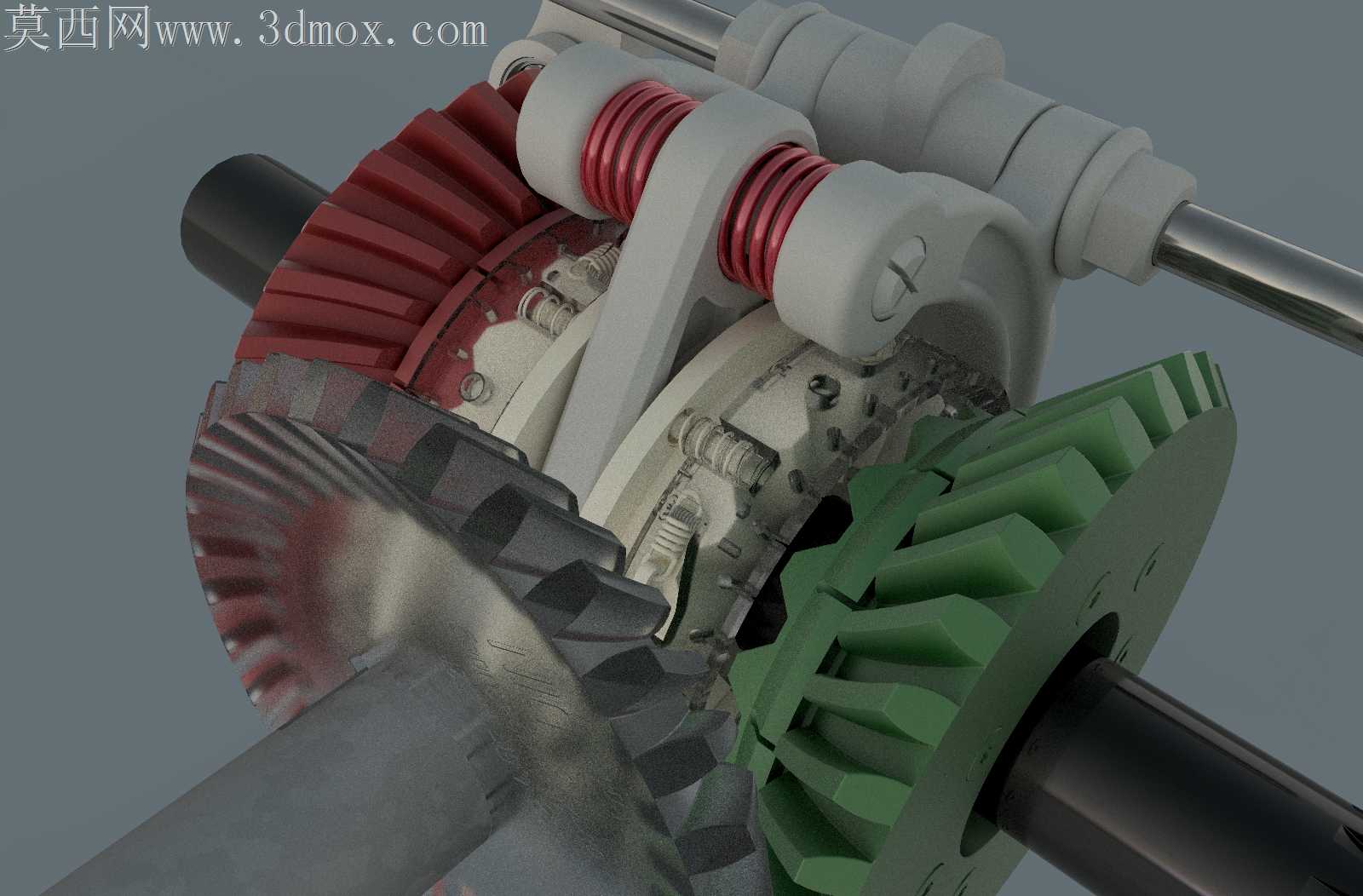

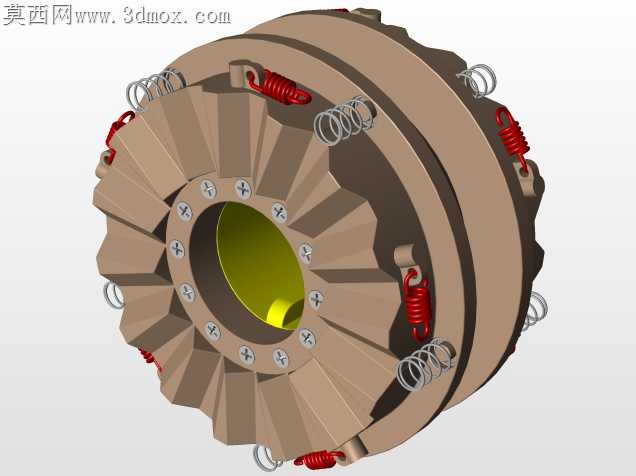

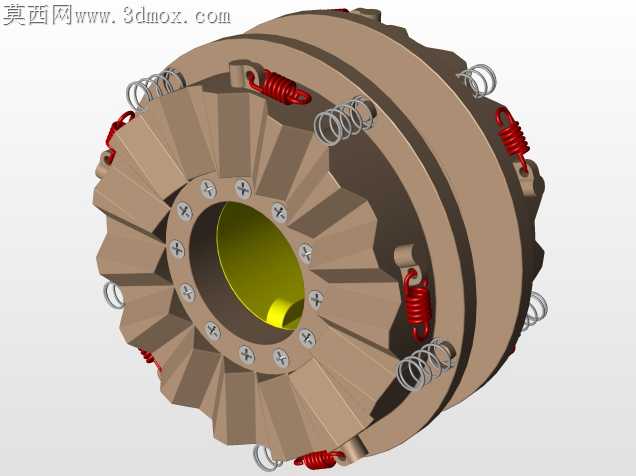

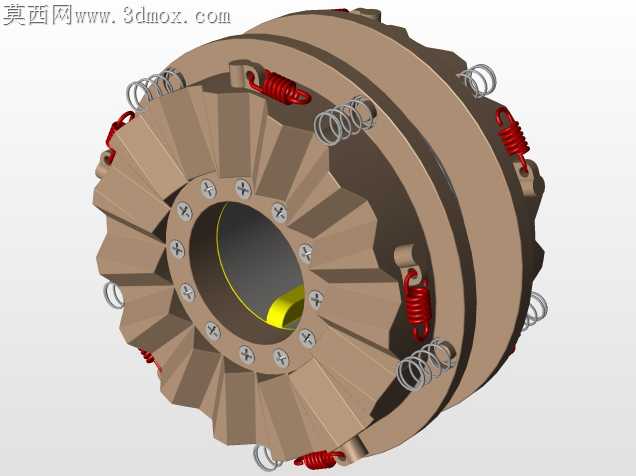

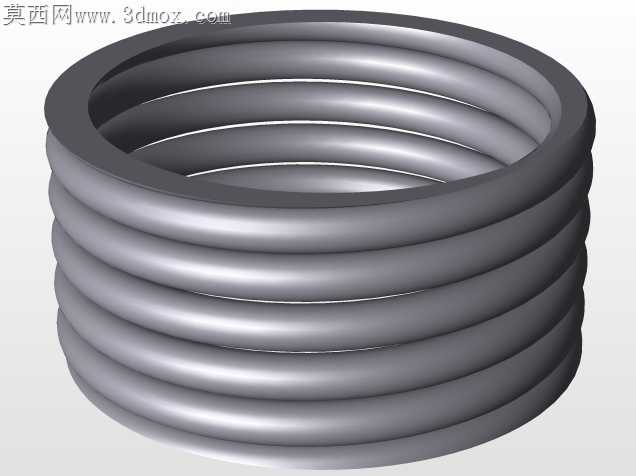

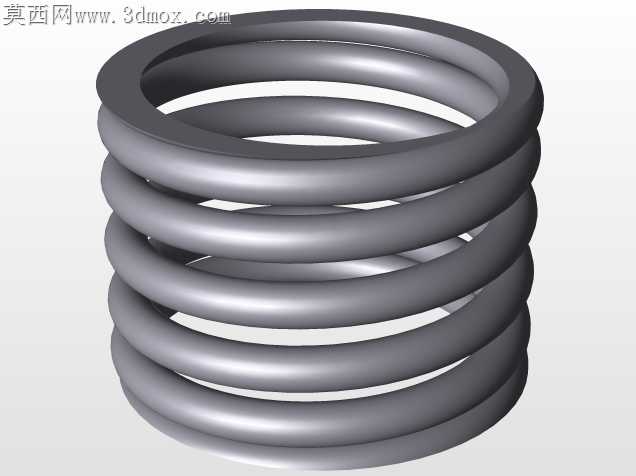

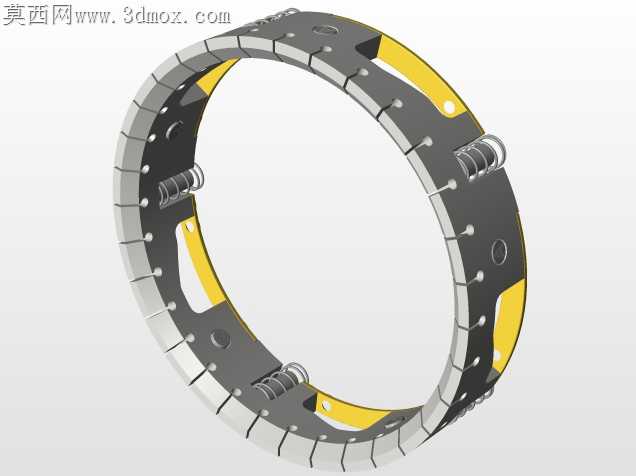

小型履带作业车辆在泥泞、坡地工况下频繁启停换向时，传统干式摩擦离合器常出现摩擦片偏磨、压盘压力不均导致的动力传递滞后问题，这套液压驱动摩擦离合结构在设计阶段就针对这类现场痛点做了针对性的结构调整。压盘与摩擦片接触的端面没有采用常规的整面平面设计，而是沿圆周均匀分布了六处深度0.2mm的微凹油槽，液压油进入离合腔时可顺着油槽均匀铺满摩擦片接触面，避免局部干磨引发的烧片故障，同时油膜的缓冲作用能降低接合瞬间的冲击载荷，减少传动齿轮的齿面冲击损耗。

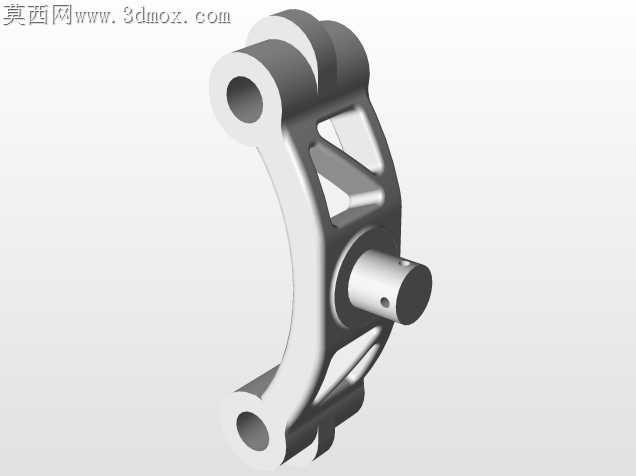

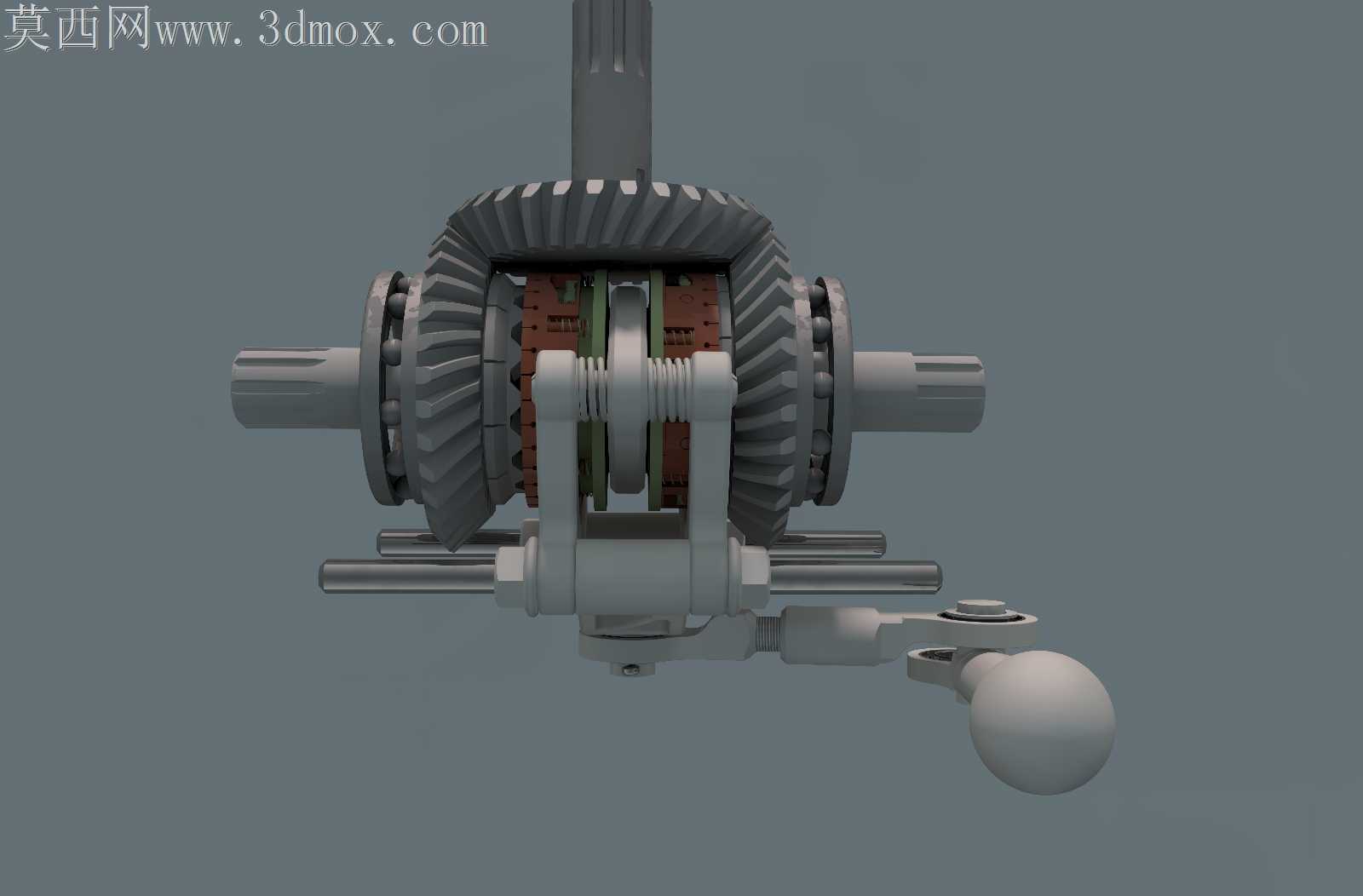

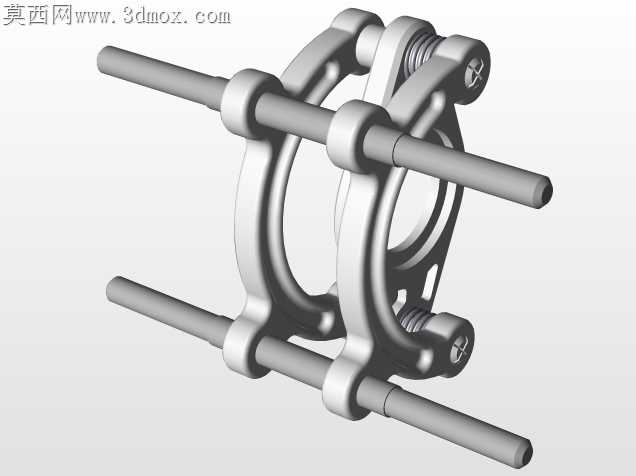

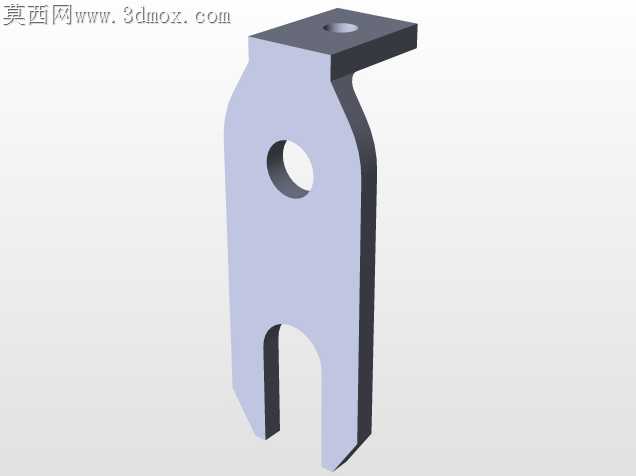

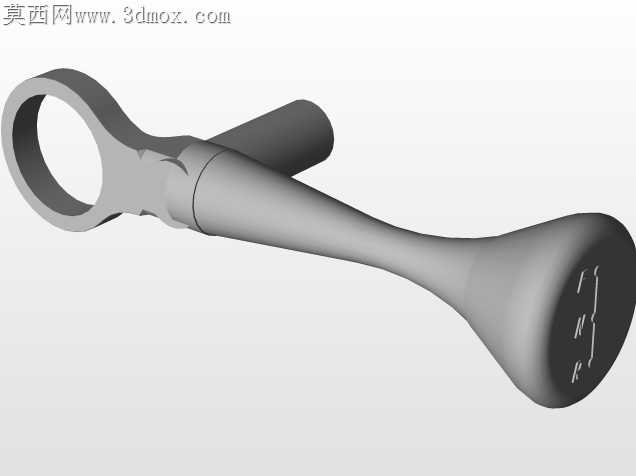

离合操纵的拨叉组件没有采用常见的单臂拨叉结构，而是做成了对称双拨叉联动形式，两个拨叉脚分别卡在压盘两侧的轴承位上，液压推杆推动拨叉轴转动时，两侧拨脚的推力差可控制在5%以内，不会出现单侧受力导致压盘倾斜、摩擦片偏磨的问题。拨叉与压盘接触的位置嵌有自润滑铜套，铜套内圈开有螺旋储油槽，日常维护时只需在拨叉轴注油点打一次黄油，就能保证铜套在三百小时作业周期内不会出现卡滞。

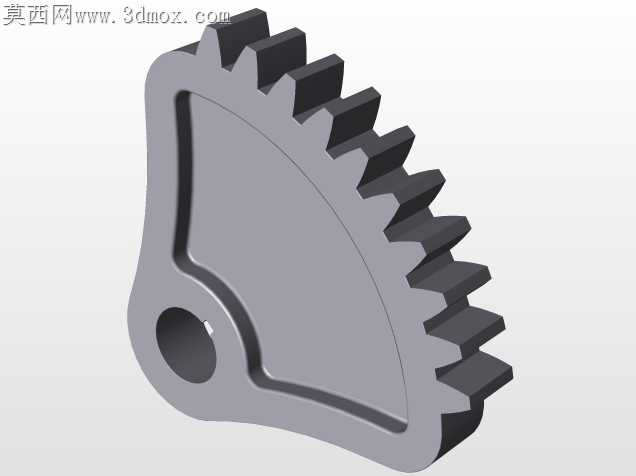

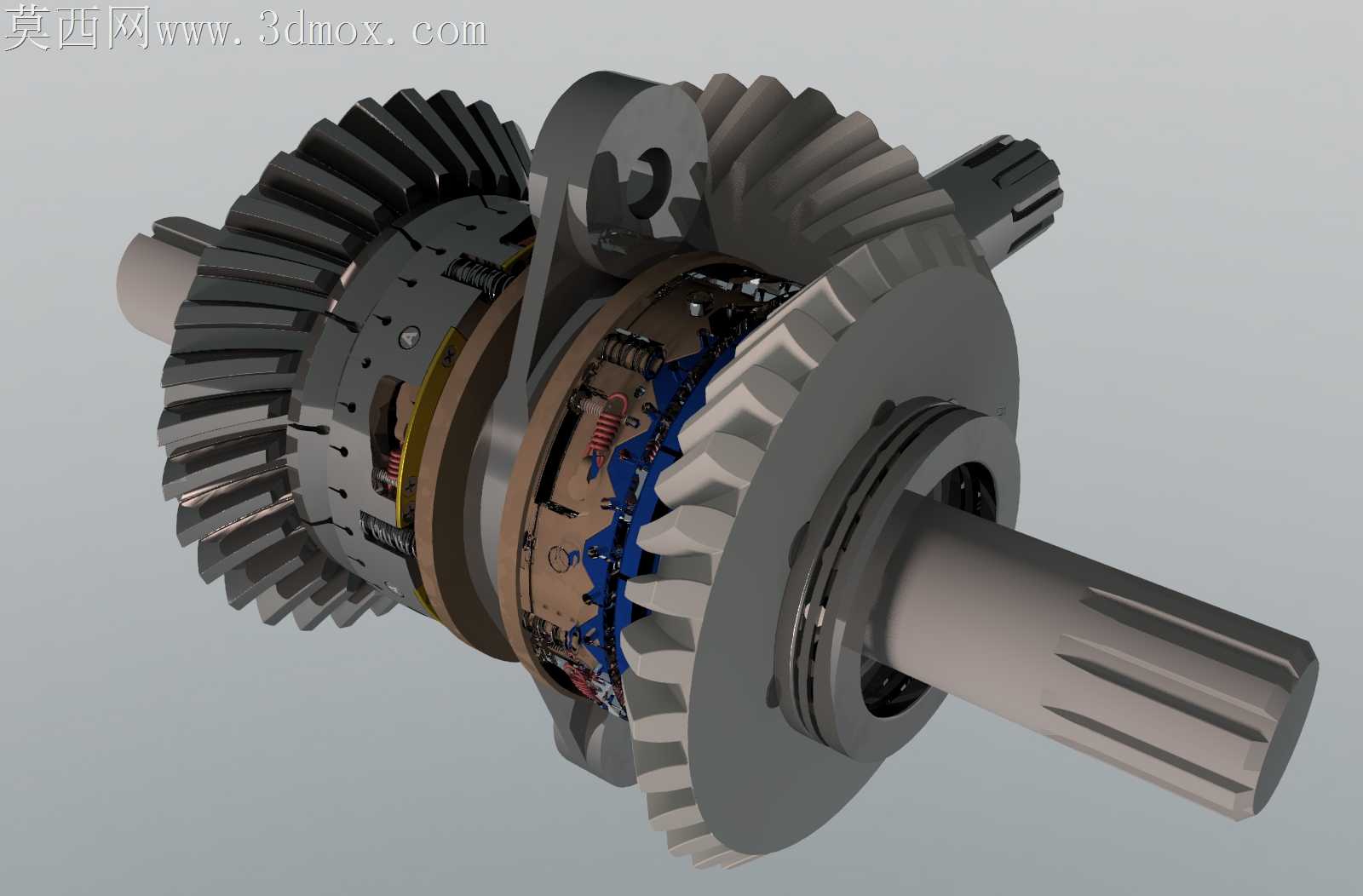

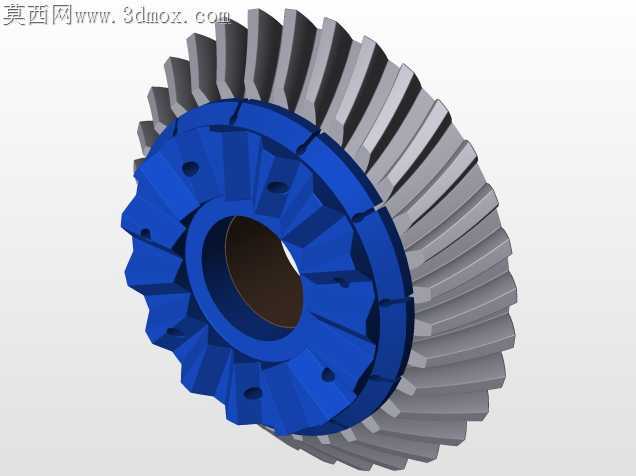

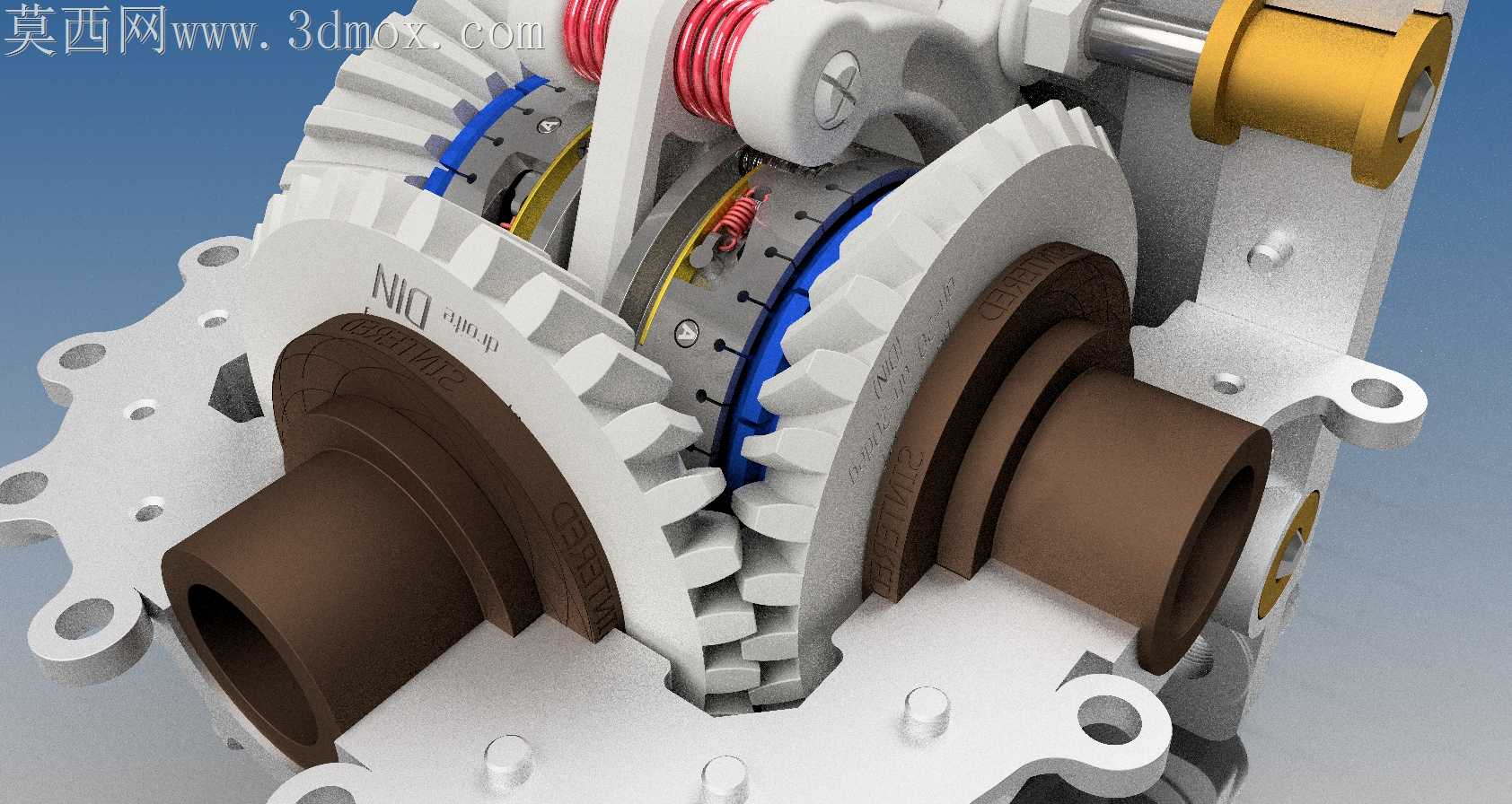

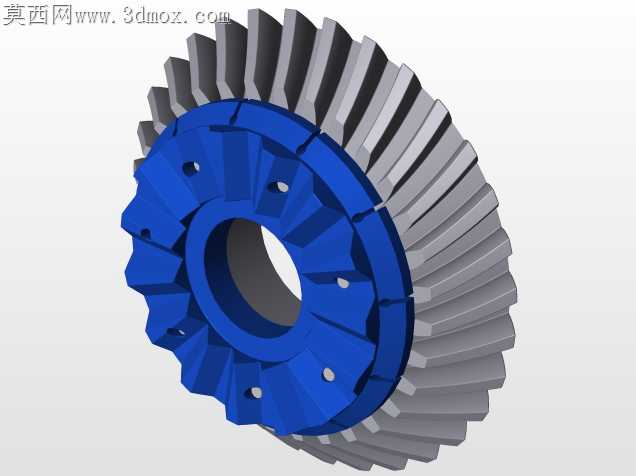

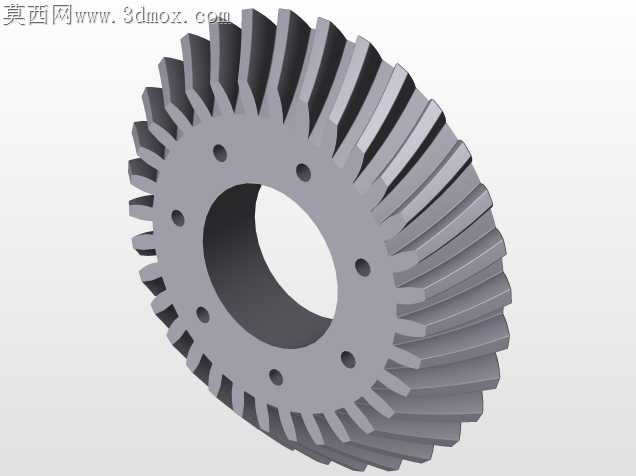

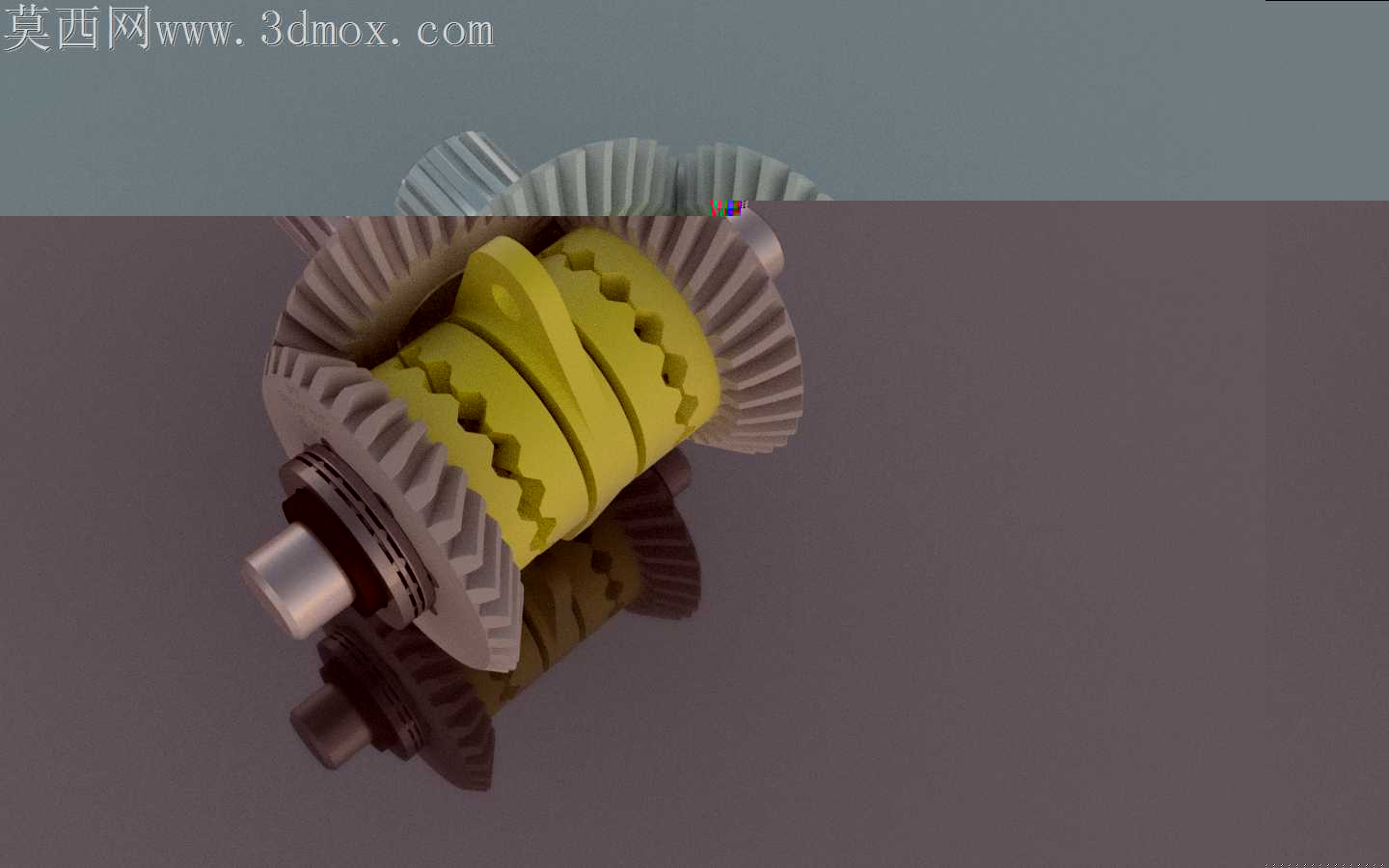

主传动齿轮与输出轴的连接采用了渐开线花键过盈配合，花键齿侧预留了0.03mm的配合间隙，既保证大扭矩传递时不会出现花键滚齿失效，也能在离合接合产生冲击时通过微小的齿侧滑移卸掉部分冲击载荷，避免应力集中在花键根部引发断轴故障。齿轮齿面做了齿顶修缘处理，修缘量控制在0.08mm，离合接合瞬间齿轮啮合不会出现顶齿异响，长时间运转也不会出现齿面点蚀。

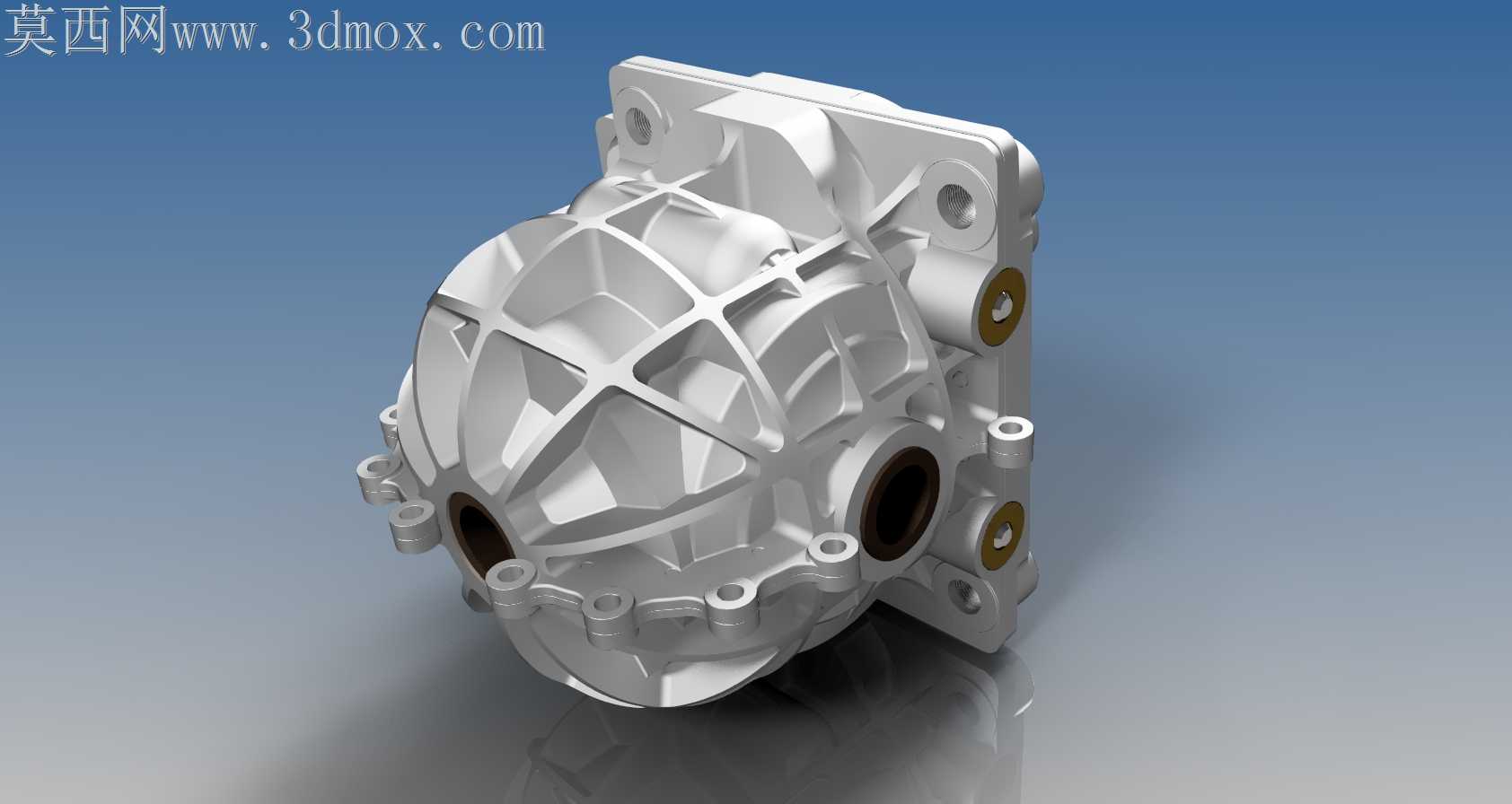

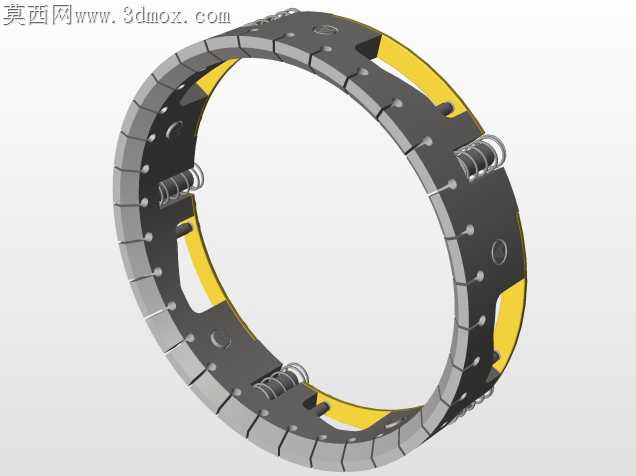

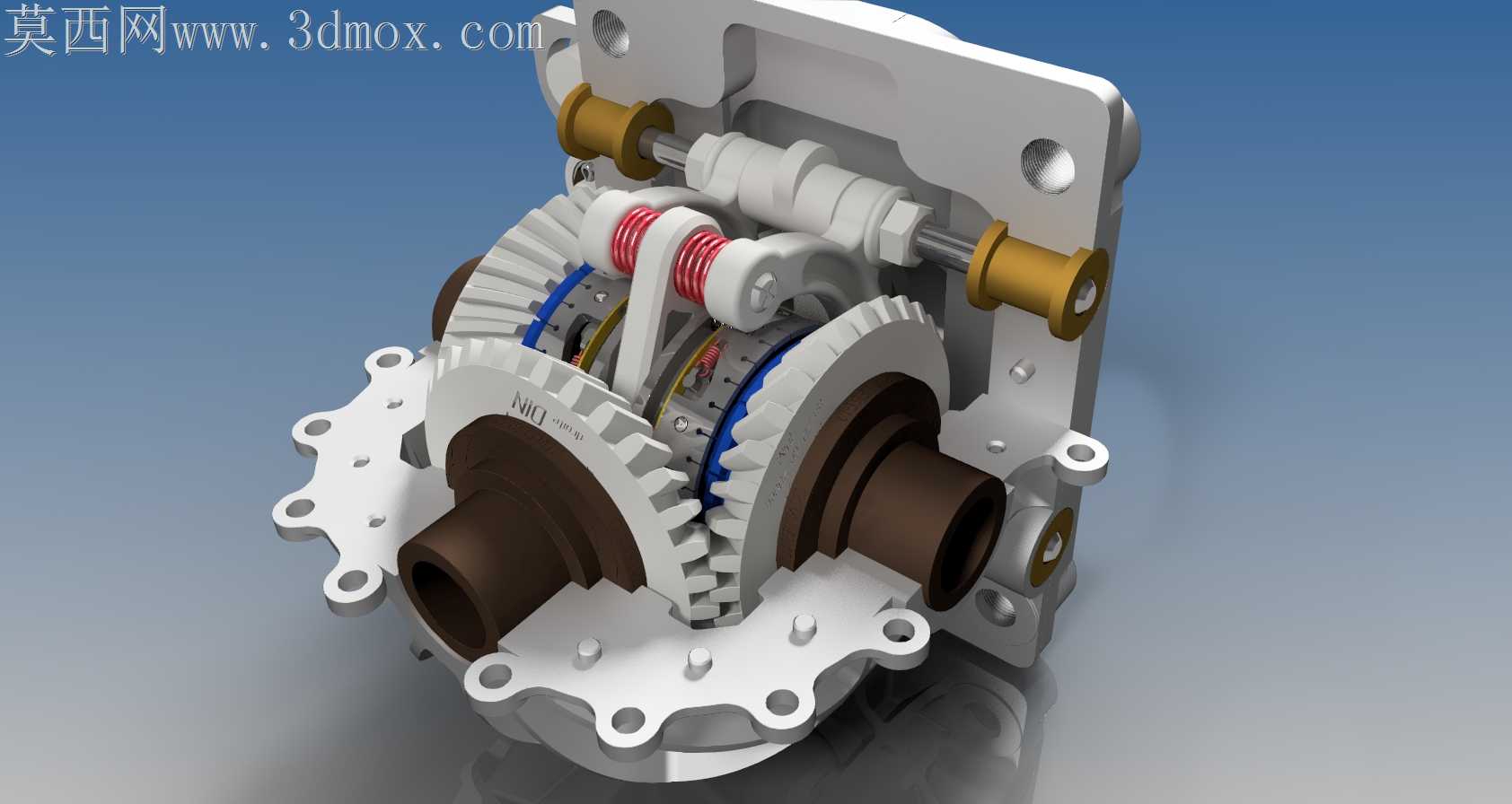

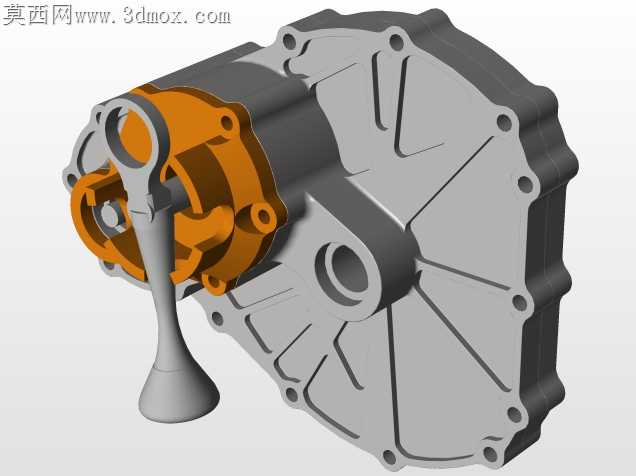

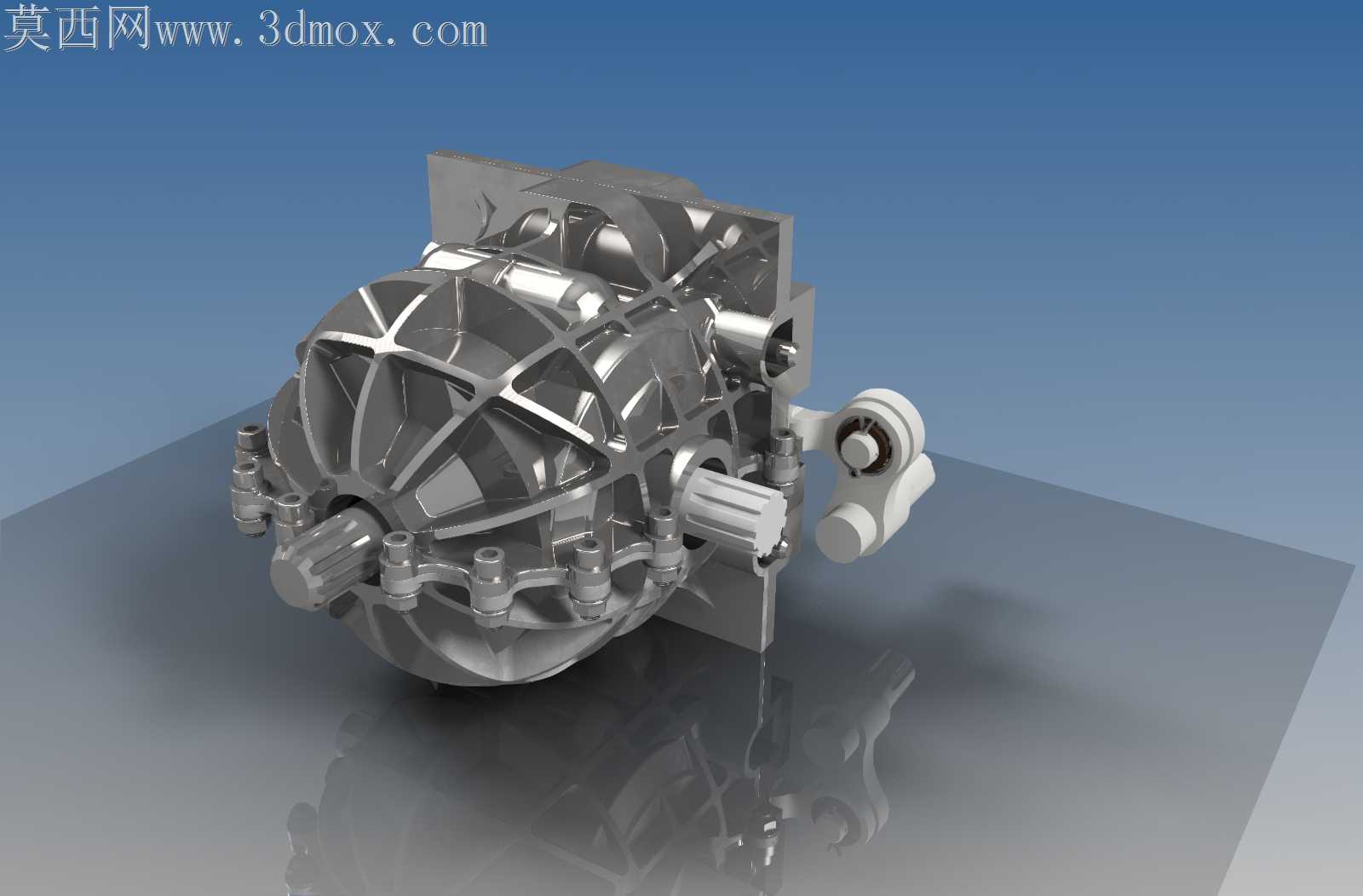

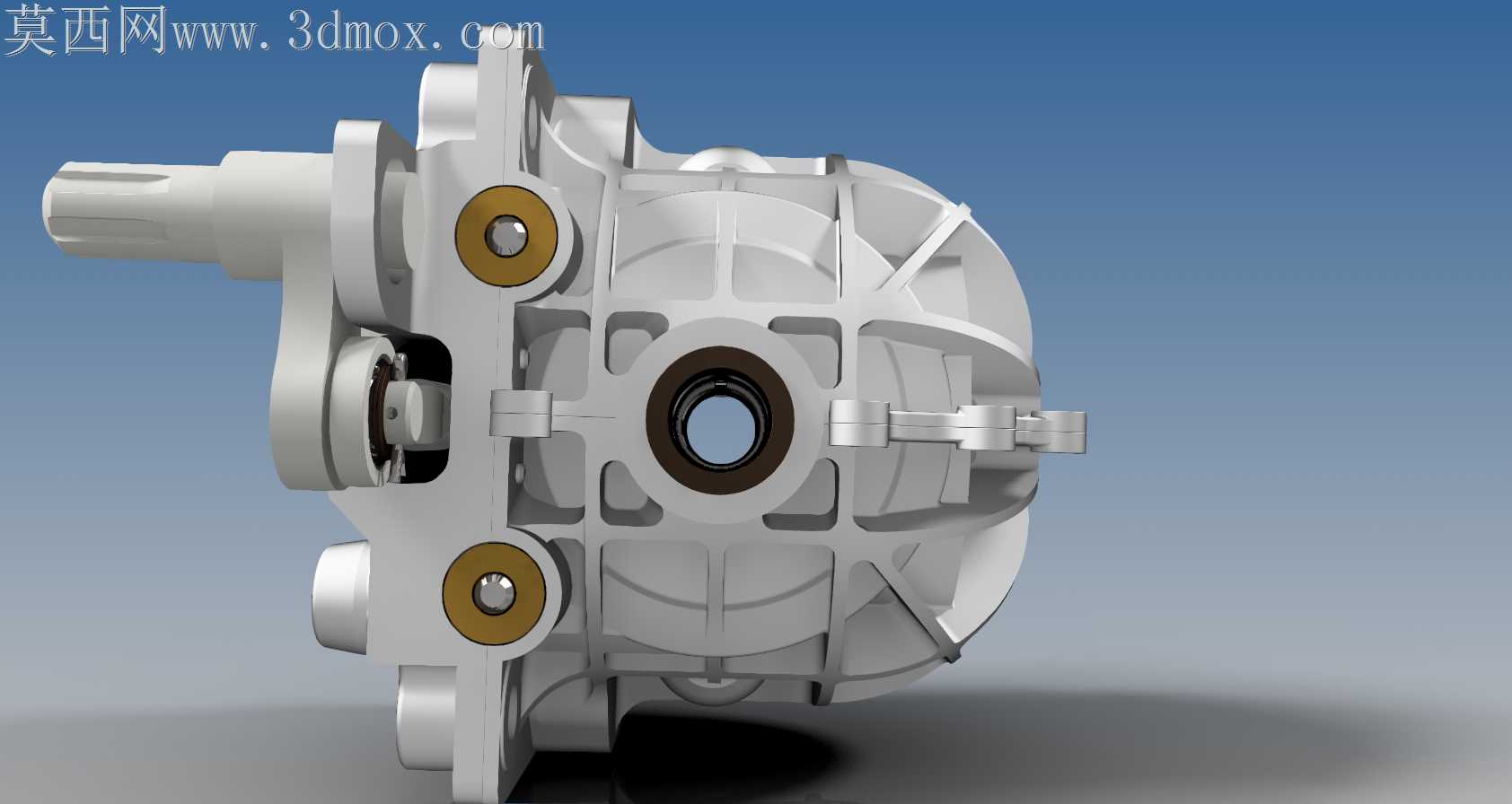

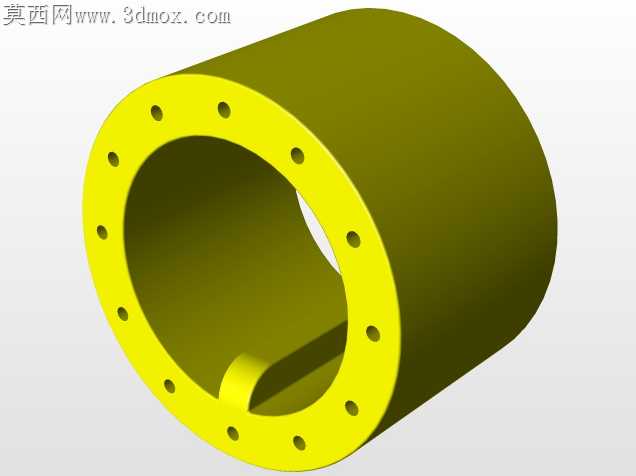

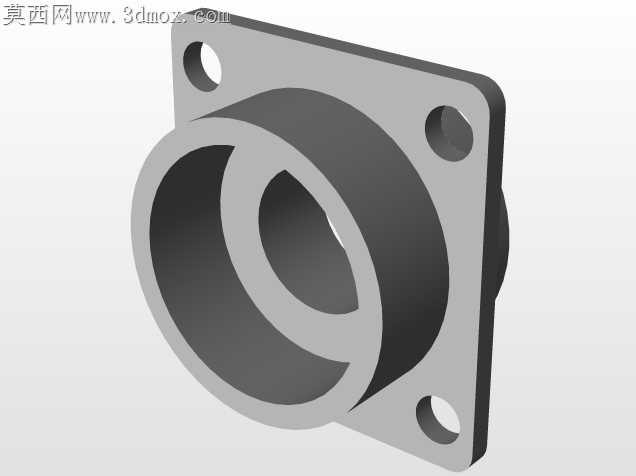

壳体上的安装法兰面做了0.02mm的平面度公差要求，法兰连接孔采用了铰制孔设计，装配时不需要额外配打定位销就能保证壳体与传动箱的同轴度，现场维修拆装后也不会出现输入轴与输出轴不同心引发的振动问题。壳体内部的油道采用了铸造成型后再铰削精加工的工艺，油道内壁粗糙度控制在Ra1.6以下，液压油在油道内流动时的压力损失比普通钻削油道降低12%，可以匹配更小排量的液压驱动泵，降低整套离合系统的功耗。摩擦片的摩擦基材选用了粉末冶金材质，对偶钢片做了表面氮化处理，氮化层深度0.15mm，表面硬度达到HRC55以上，在频繁滑磨的工况下使用寿命比普通钢质摩擦片提升两倍以上。
