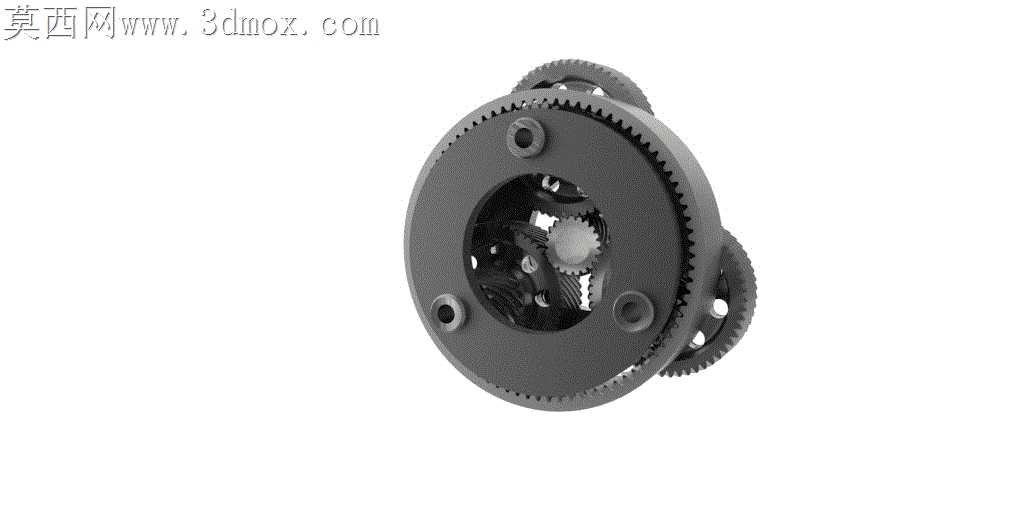

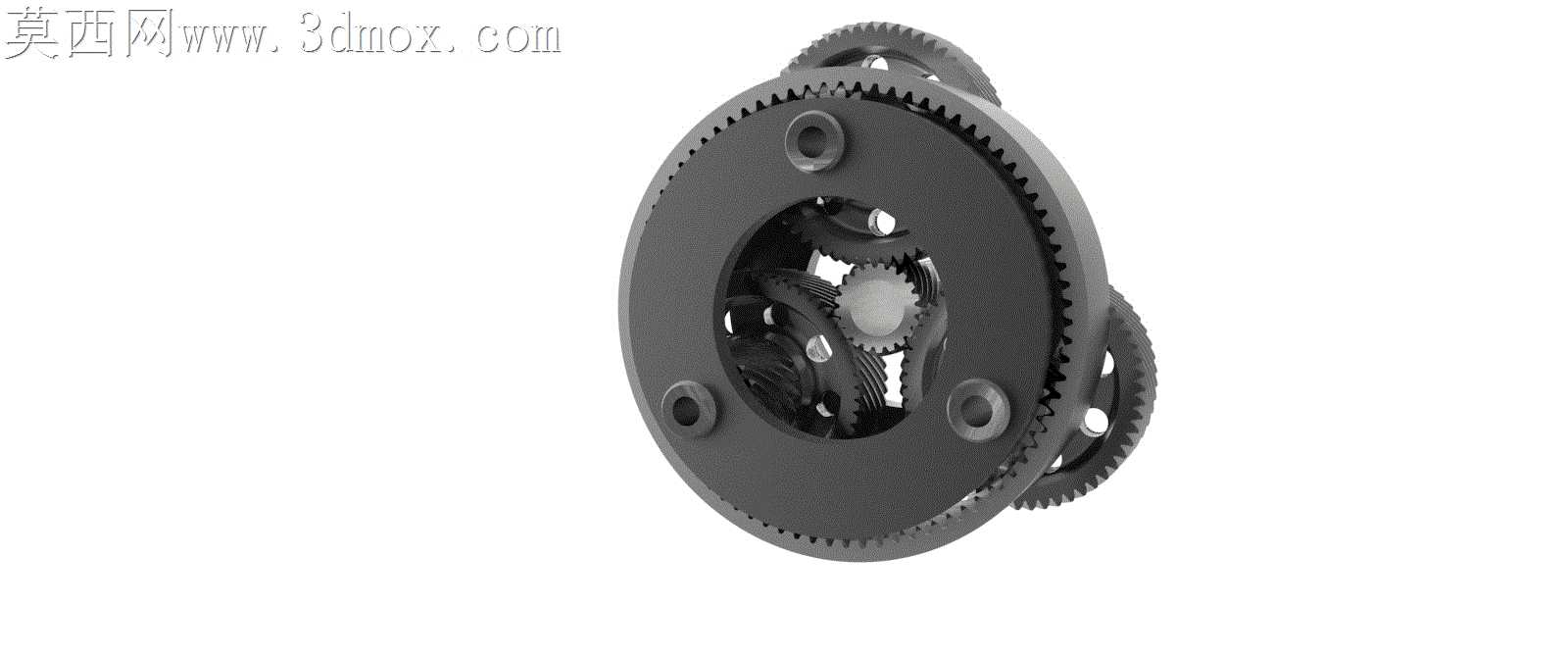

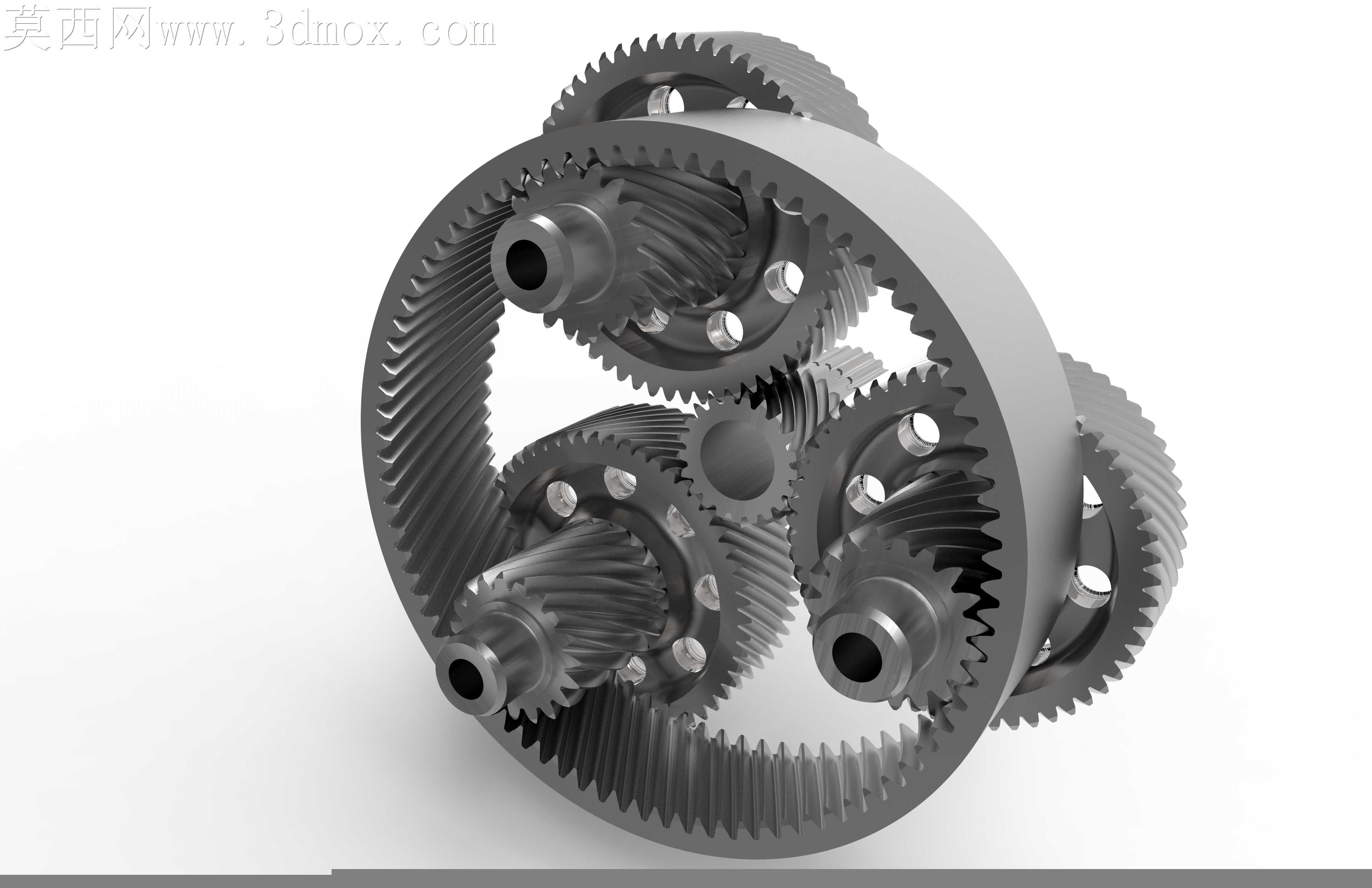

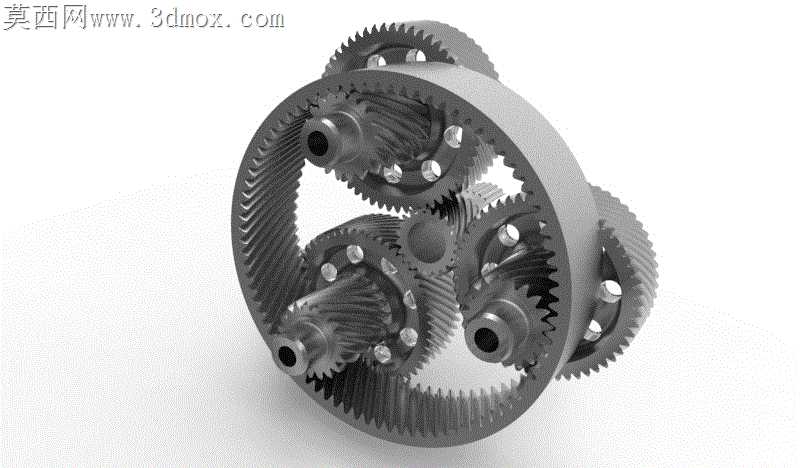

高传动比阶梯行星齿轮传动组件

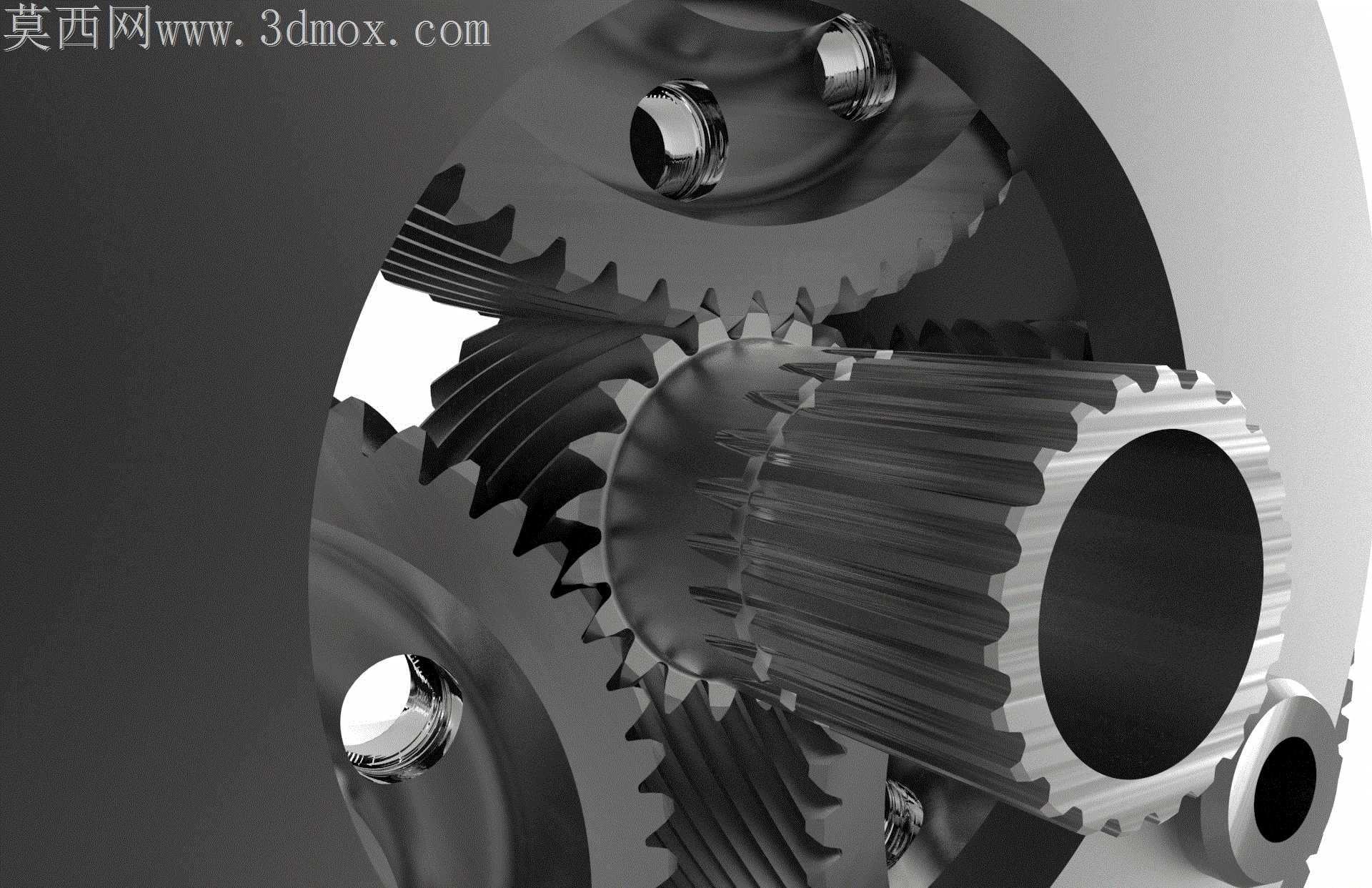

常规行星齿轮箱在高速输入工况下，常出现齿面接触应力不均、行星轮偏载导致的早期点蚀问题，阶梯式行星排布的核心价值，就是通过多级齿圈与行星轮的啮合错位补偿，把单段啮合的载荷峰值分散到多组齿面接触区。齿向修形量的取值不能照搬通用行星箱参数，阶梯结构里相邻行星轮的轴向错位量会改变啮合接触斑的位置，修形时要给斜齿段预留0.02-0.03mm的鼓形量，抵消输入轴高速旋转带来的轴系挠曲变形，避免齿端出现硬接触刮伤。内齿圈的薄壁结构是加工适配里最容易出问题的环节，插齿加工时的装夹压紧力如果过大，齿圈圆度会出现0.05mm以上的形变，后续热处理渗碳淬火后，形变会进一步放大到啮合间隙超差，实际建模时给齿圈外壁预留了0.8mm的精加工余量，对应插齿工序采用多点柔性压紧，避开齿圈薄壁受力集中的区域。行星轮与行星销的配合间隙不能按普通转动配合取值，阶梯行星组件里每个行星轮同时和两段齿圈啮合，径向力的方向会随传动比切换出现小幅波动，间隙过小会在热态工况下出现卡滞，间隙过大则会导致啮合冲击噪音升高，配合公差选H7/g6的区间，同时给行星销端面预留0.1mm的轴向窜动间隙，补偿齿轮运转时的热伸长量。齿面的螺旋角匹配是这套组件传动效率的关键，相邻阶梯行星轮的螺旋角方向相反，运转时产生的轴向力可以相互抵消，不需要额外加装大尺寸推力轴承，能把整个组件的轴向尺寸压缩15%左右，适配狭小的安装空间。太阳轮的浮动量设计也做了针对性调整，没有采用传统的太阳轮完全浮动结构，而是通过阶梯行星轮的均载特性，把太阳轮的浮动量控制在0.1mm以内，既保证了各行星轮的载荷均匀分配，又避免了浮动量过大导致的启动瞬间传动空程。内齿圈与外壳的连接采用过盈加定位销的组合方式，过盈量控制在0.03-0.04mm，过盈太大会导致内齿圈齿形形变，过盈太小则会在大扭矩输出时出现齿圈跟转，定位销的位置要错开齿根对应的外壁区域，避免钻孔时破坏齿圈的结构强度。所有齿轮的齿根圆角都做了0.3mm的圆滑过渡，没有留尖锐的加工刀痕缺口，减少应力集中带来的断齿风险，对应滚齿加工时选用带圆角的专用滚刀，省去后续钳工打磨圆角的工序，也能保证每个齿根的圆角一致性。
