20毫米口径塑料球发射玩具弩结构设计

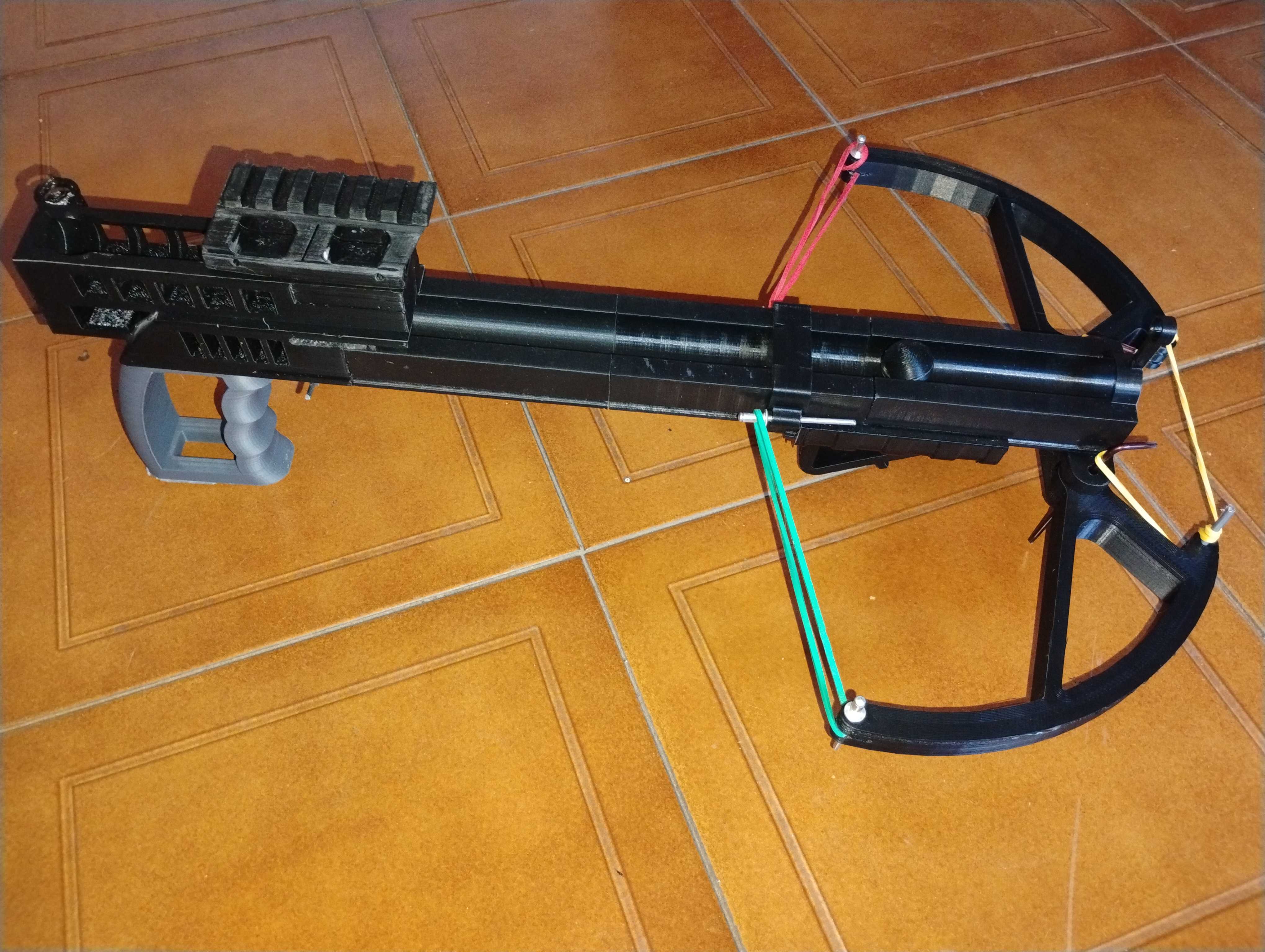

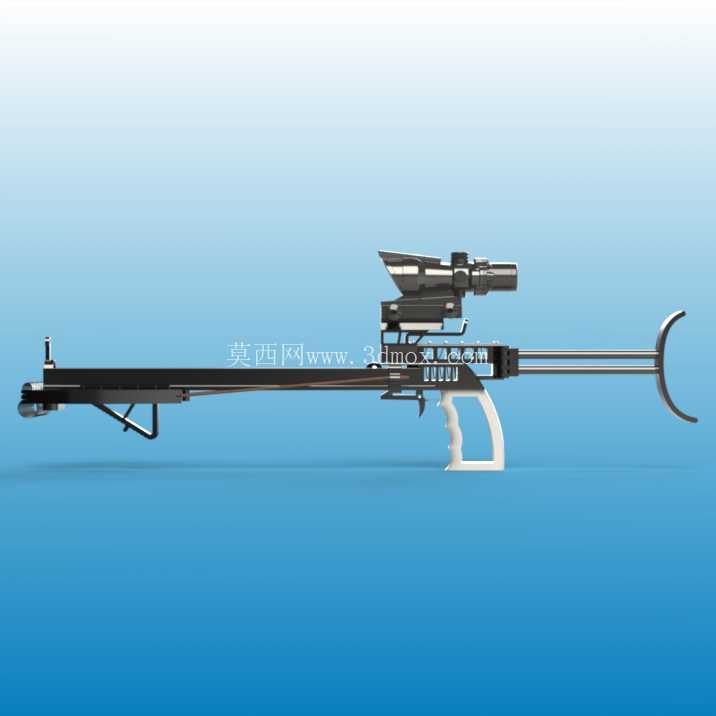

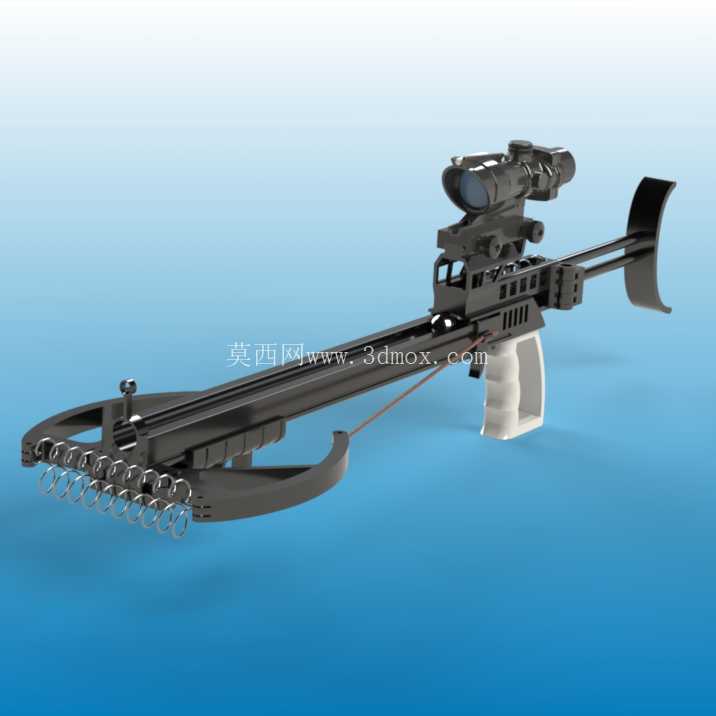

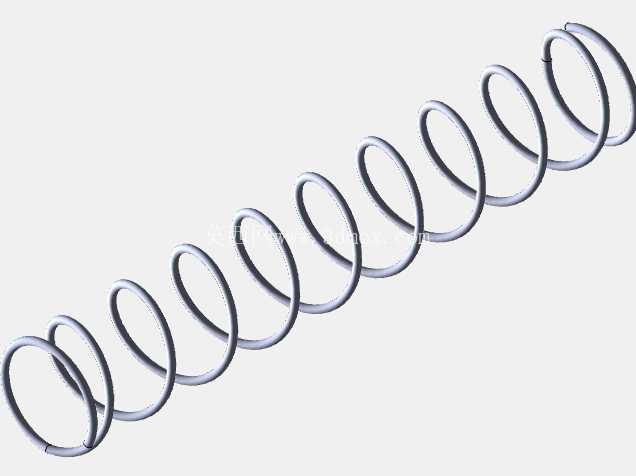

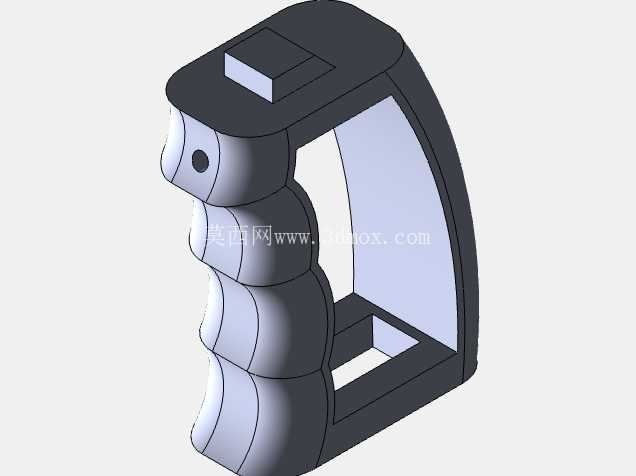

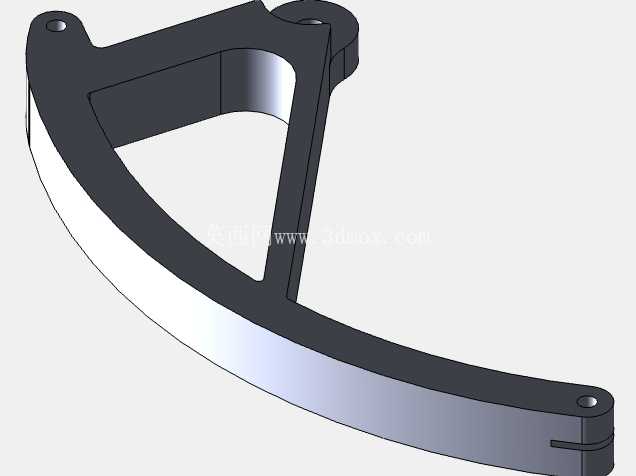

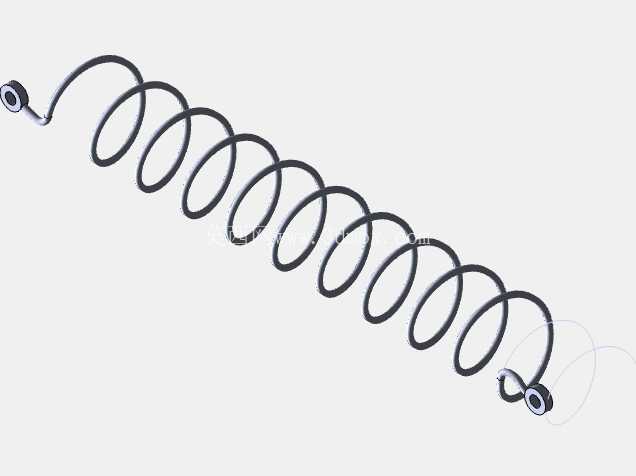

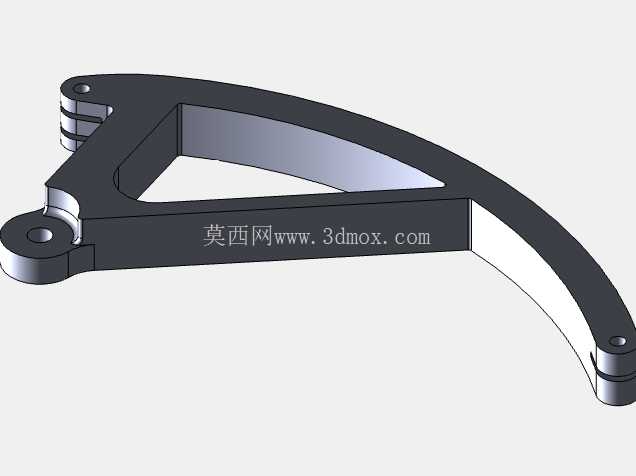

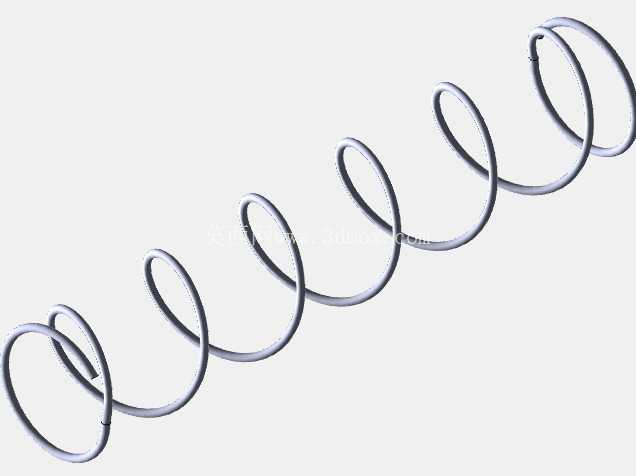

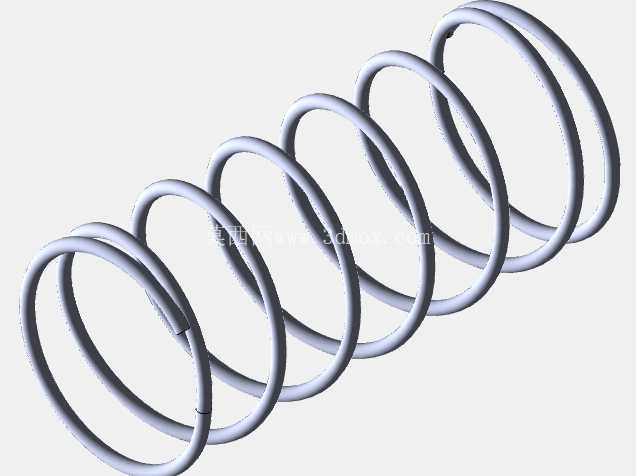

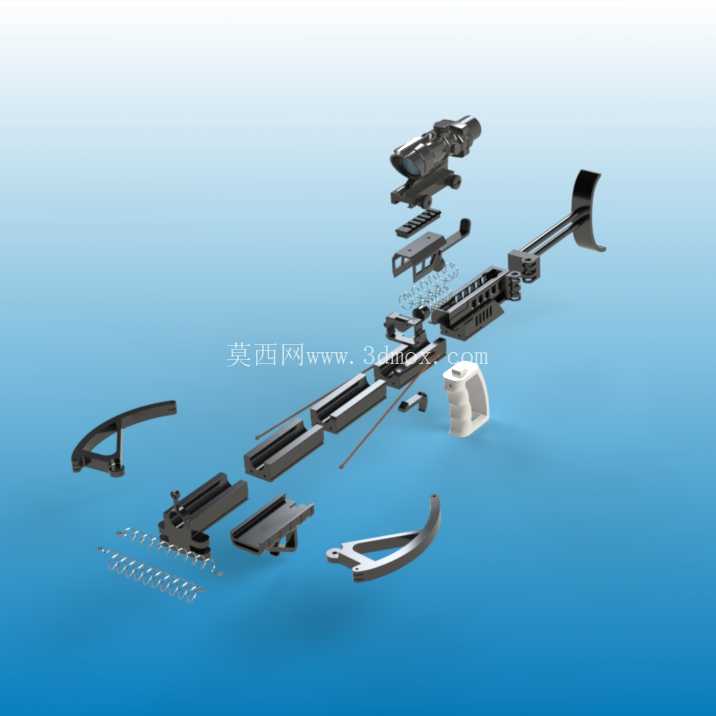

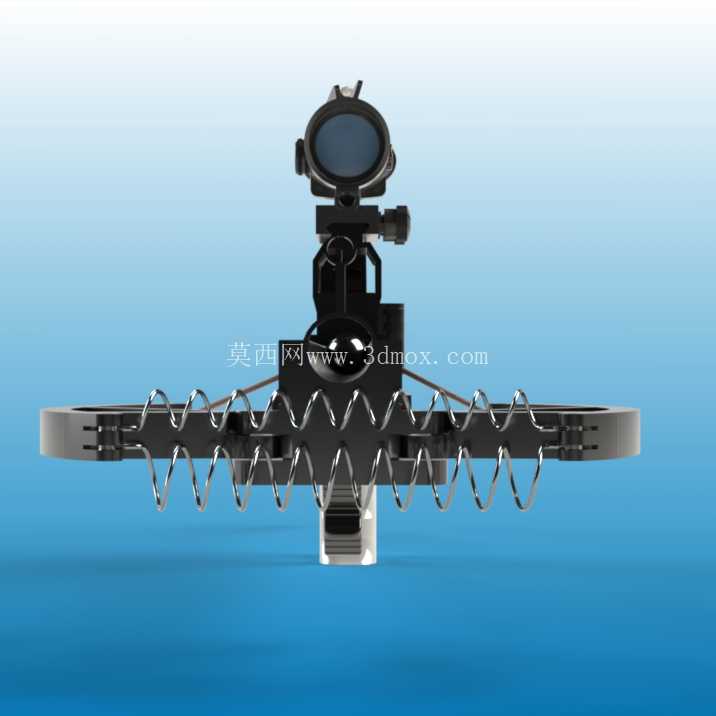

这款发射20毫米塑料球的玩具弩，在结构迭代过程中充分考虑了民用休闲玩具的实际使用场景，既可以作为户外休闲射击体验的道具，也能作为机械结构教学的具象演示载体，帮助学习者理解弹性储能发射、滑块导向、瞄准基准校准这类基础机械原理。从结构布局来看，整体采用了类似战术枪械的握持与承载框架设计，握把区域做了贴合手型的曲面过渡，握持时的受力点均匀分布在掌根与指节位置，长时间持握不会出现局部应力集中导致的不适感。前端的弩臂采用对称式布局，多组并联的弹性元件提供稳定的发射储能，每一组弹性元件的挂点都做了等距排布，保证发射时弩弦的受力始终沿弩身中轴线方向，避免弹丸出膛时出现偏航。

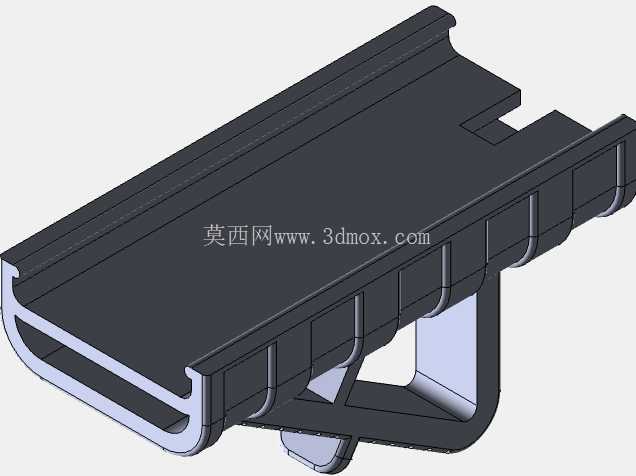

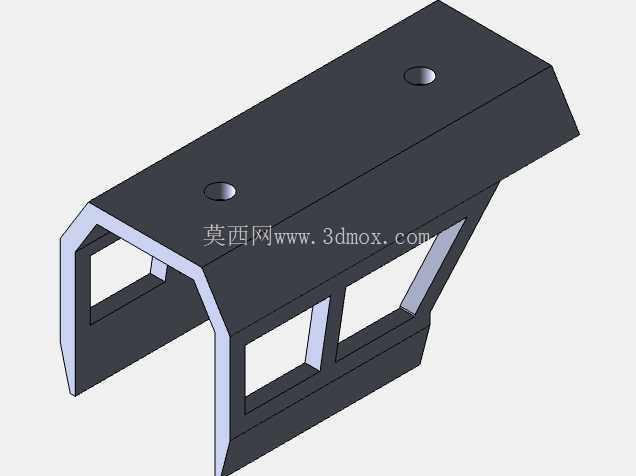

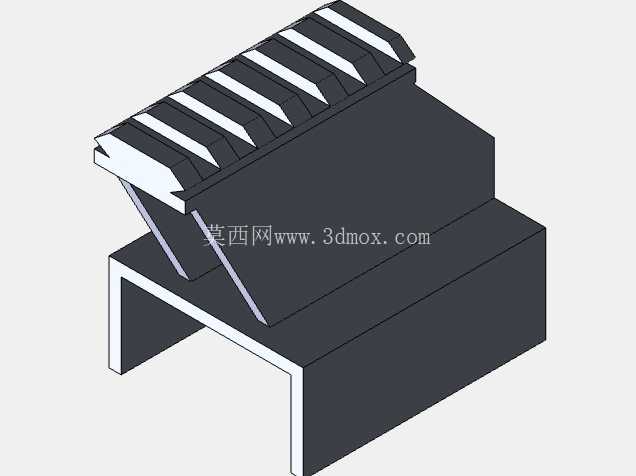

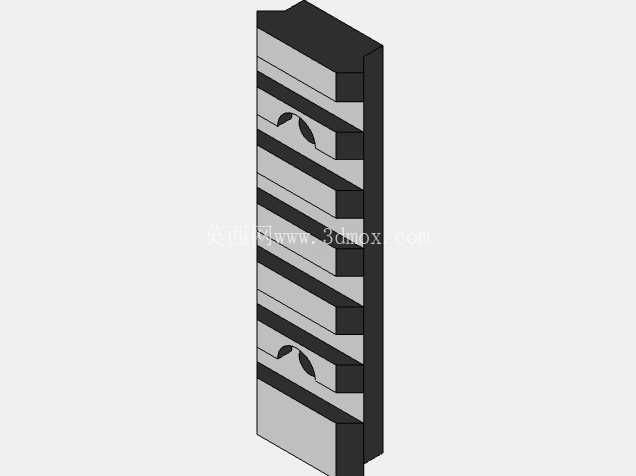

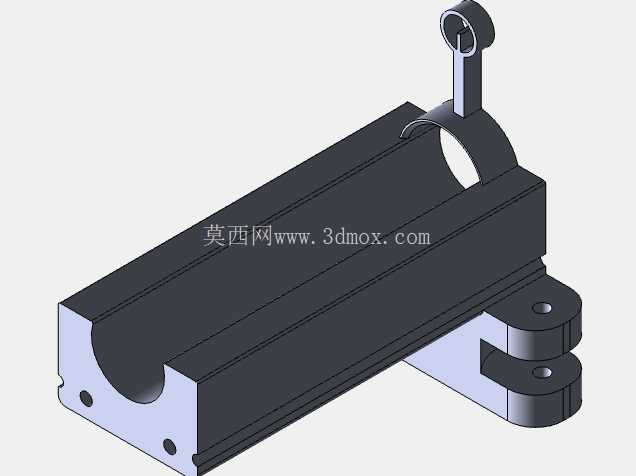

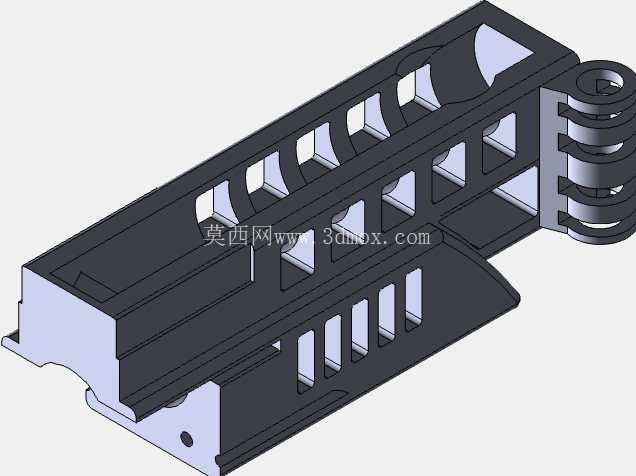

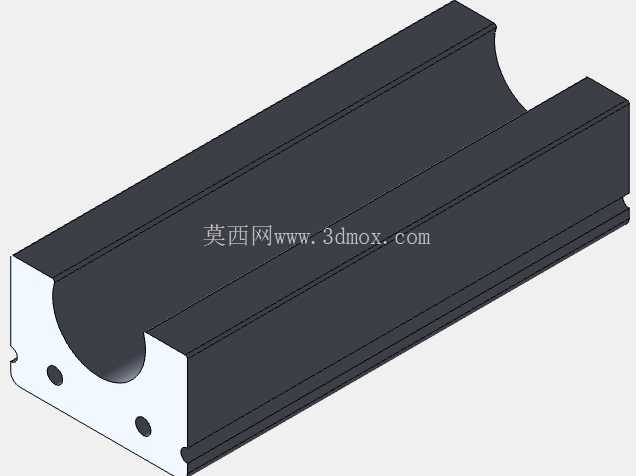

滑块组件是整个发射机构的核心承载部件，滑块内部开设的导向槽与弩身的导轨做了小间隙配合，滑动过程中不会出现卡滞或横向晃动，滑块内预置的两个3毫米圆杆作为弩弦的挂接与触发受力点，圆杆与滑块本体的连接采用过盈配合加端面限位的结构，承受弩弦拉力时不会出现脱出或变形。整个弩身的主体框架长度控制在400毫米级别，这个尺寸边界既保证了弹性元件有足够的拉伸行程来蓄积发射动能，也让整体重量控制在单手握持可轻松操作的范围，不会因为尺寸过长导致便携性下降。顶部的瞄准装置采用了快拆式安装结构，通过皮卡汀尼风格的导轨与弩身主体连接，可以根据使用需求更换不同倍率的瞄准配件，瞄准基线与弩身中轴线的平行度在装配时通过导轨的加工精度直接保证，不需要额外做复杂的校准调整。

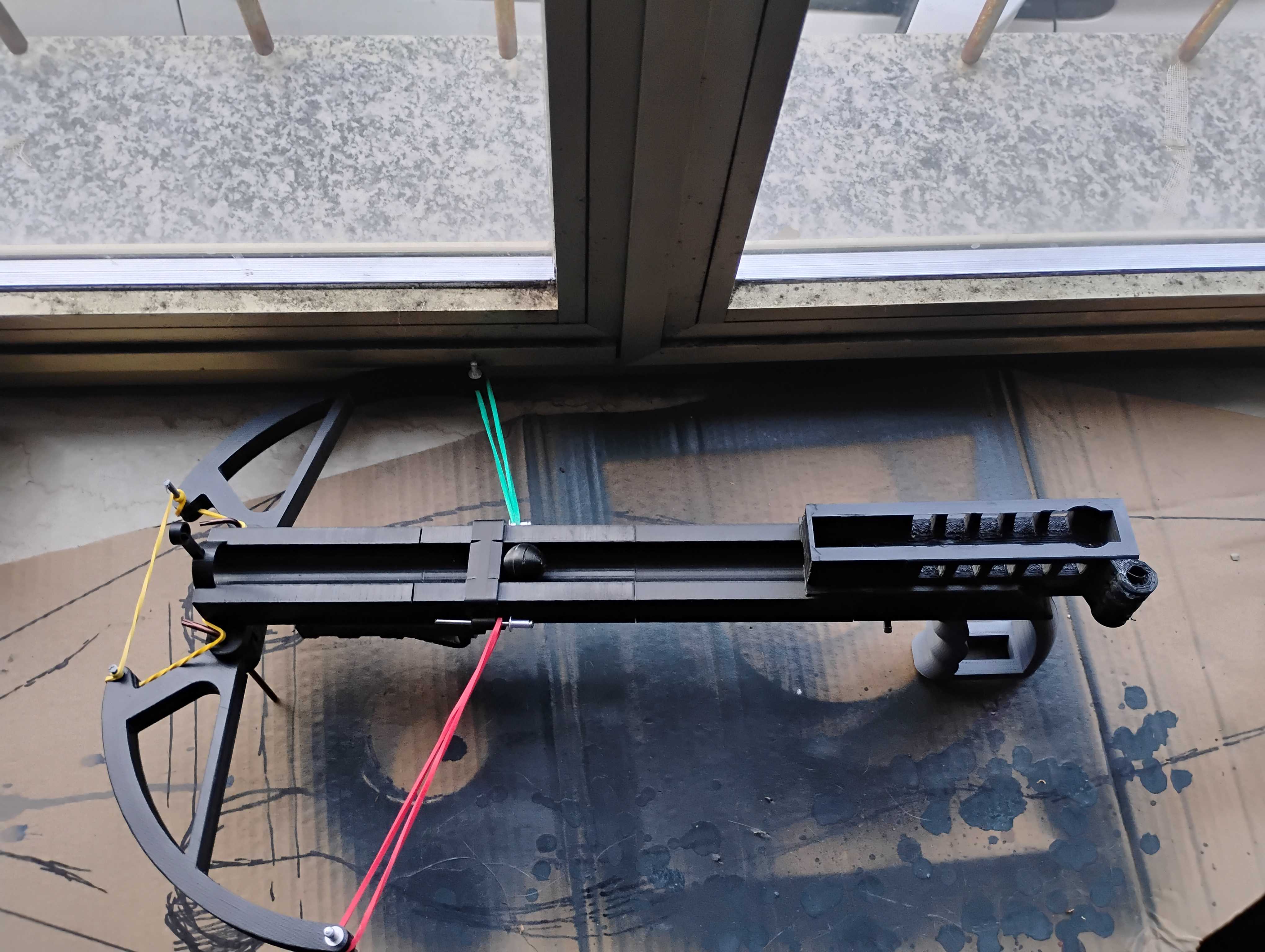

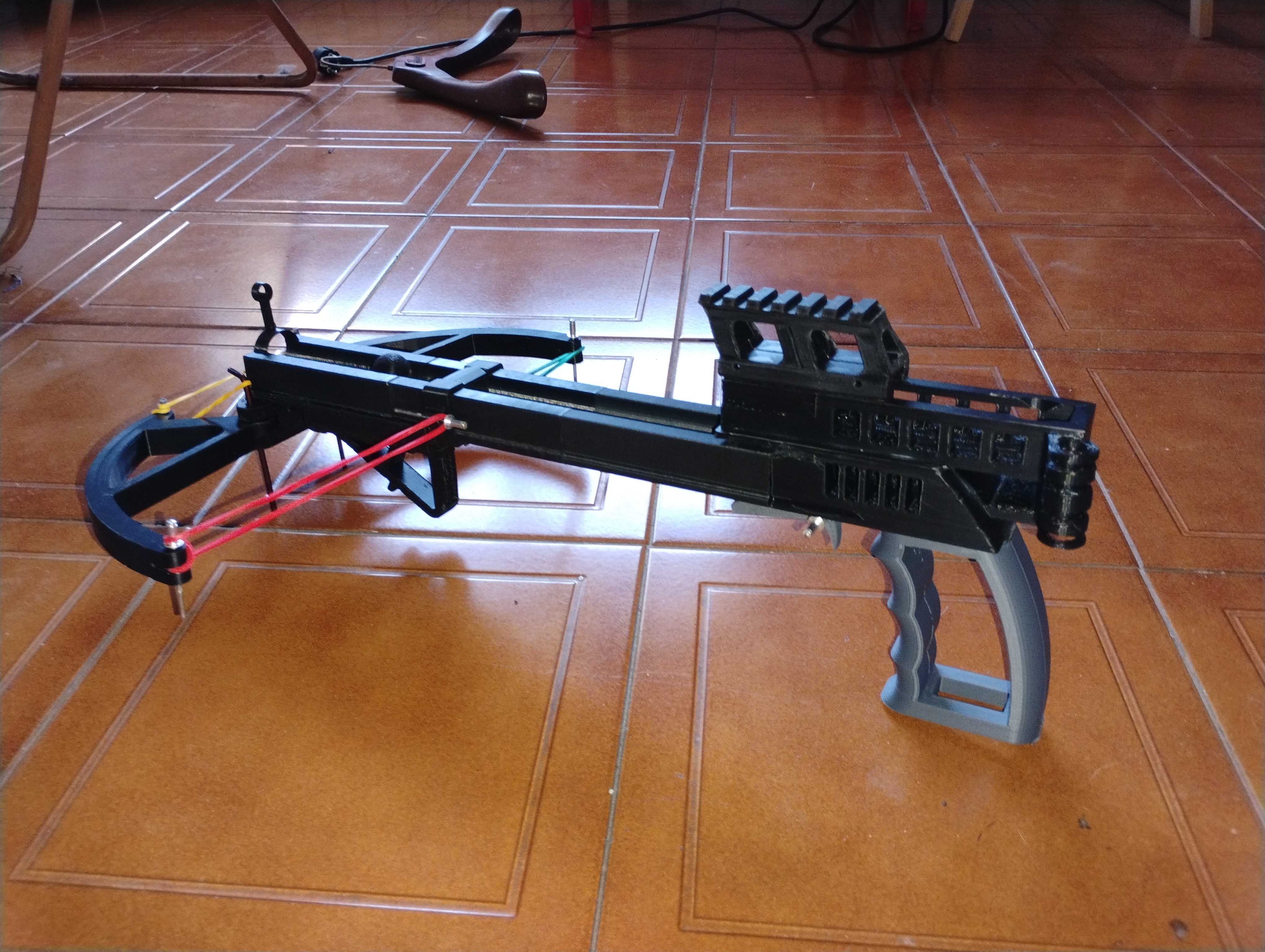

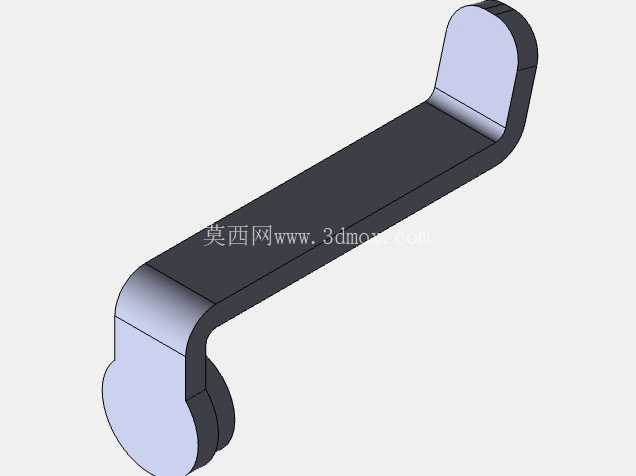

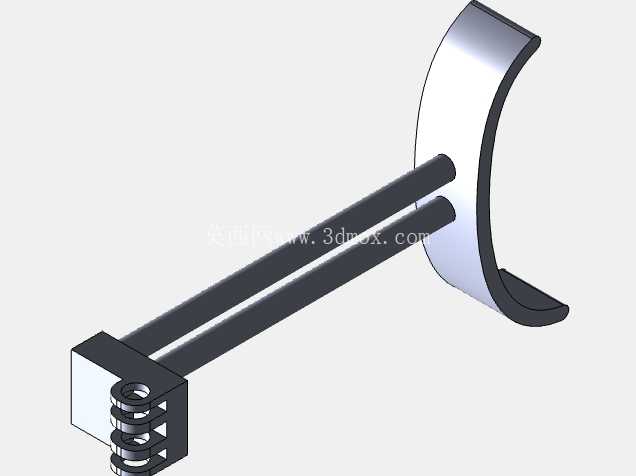

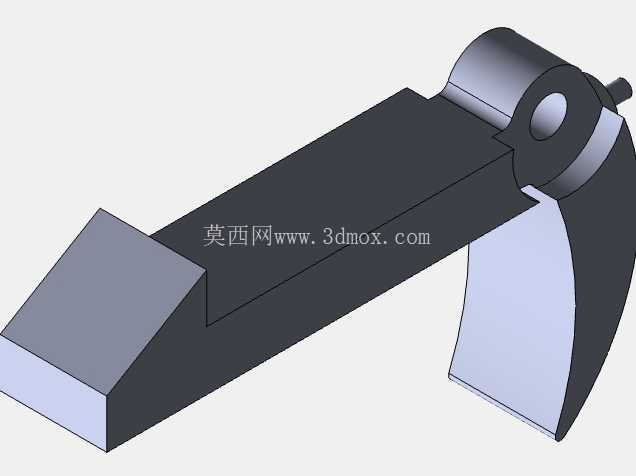

原型制作阶段采用ABS材料通过3D打印完成实体验证，不同结构部位根据受力特性匹配了对应的打印参数：承受持续高温接触的腔体封闭区域采用240℃的成型温度，板状结构件采用110℃的平台温度保证底面平整度，非受力的外观覆盖件采用50%的填充率来降低整体重量，而滑块、挂点这类承受冲击载荷的结构件则采用70%的填充率来提升结构强度，所有打印件的层厚设置都兼顾了成型精度与打印效率，装配时的配合面只需要做简单的打磨处理就能达到顺畅的装配效果。尾部的肩托部分做了弧形贴合设计，抵肩射击时可以抵消一部分发射时的后坐力，肩托与弩身主体的连接采用可拆卸结构，方便收纳时拆分减小整体占用空间。扳机组件采用了杠杆式触发结构，触发力设置在适合普通用户操作的区间，不会因为触发力过大导致扣扳机时弩身偏移，也不会因为触发力过小出现误触发的安全隐患。

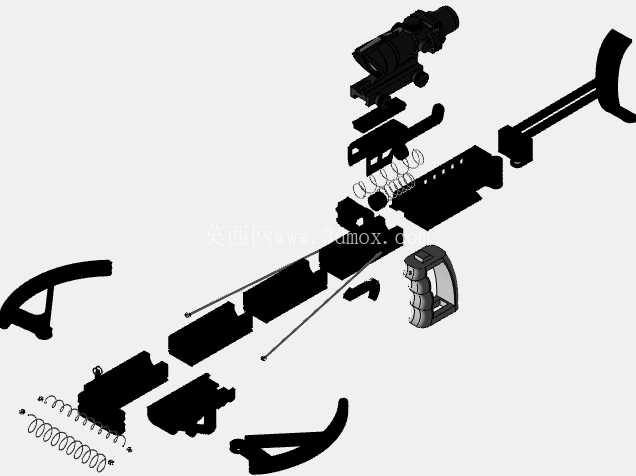

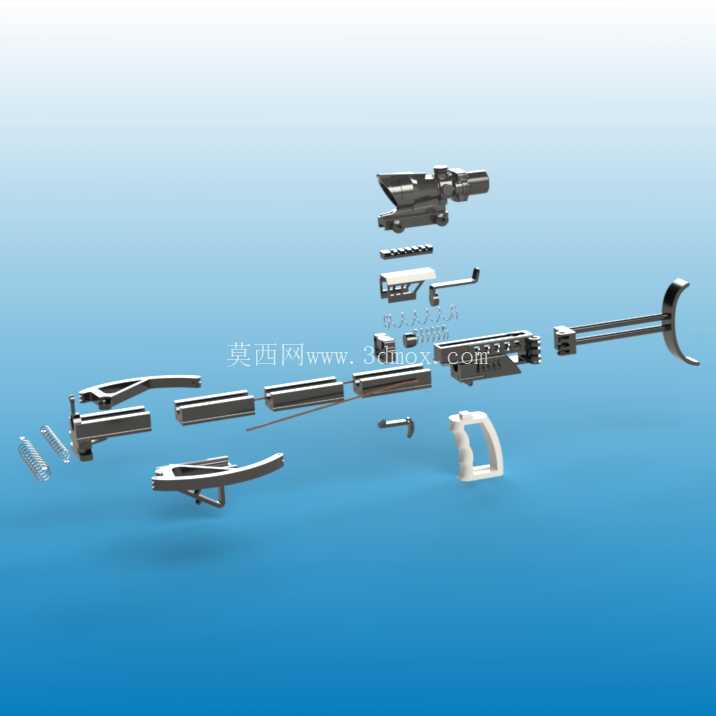

从结构设计的逻辑来看，整个产品在迭代时优先保证了机构动作的可靠性，所有运动部件的行程都做了硬限位设计，滑块后拉挂弦时到达挂点位置会有明确的到位反馈，上弦过程中不会出现过位脱开的问题。弹丸的装填位置设置在滑块前端的弹托位置，20毫米直径的塑料球可以直接嵌入弹托的定位槽内，发射时弹托会给弹丸一个均匀的推力，避免弹丸在加速过程中出现自旋不稳定的问题。弩身侧面的散热与减重槽既降低了整体重量，也让外观更具机械质感，槽体的边缘都做了圆角过渡处理，不会出现锐边划伤使用者的情况。整个结构的装配全部采用卡扣加少量紧固件的连接方式，不需要复杂的专用工具就可以完成拆解维护，日常使用时如果出现弹性元件疲劳的情况，可以快速更换对应的配件，不需要整体报废。
