创意抽象球形野球结构设计作品

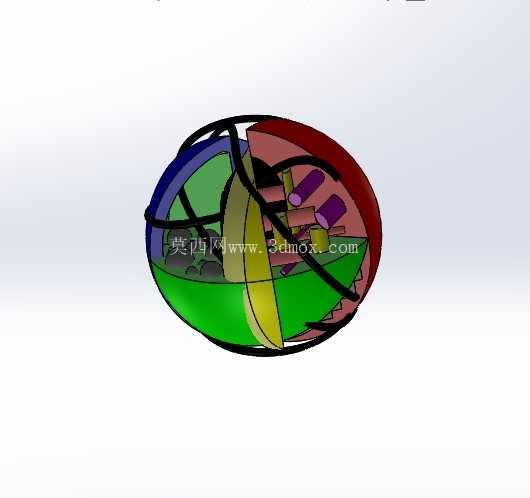

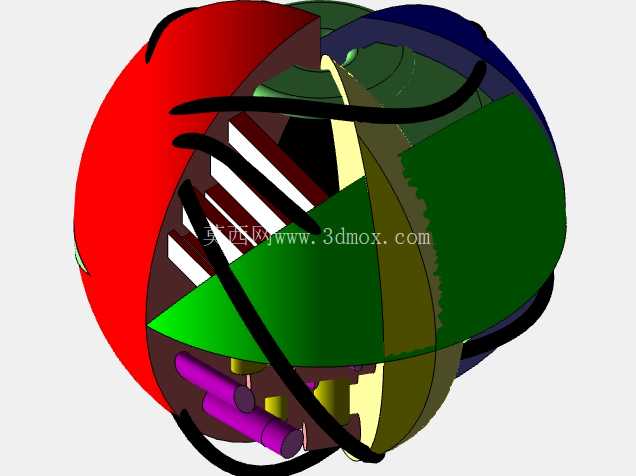

这款抽象球形结构的设计，最初是为了验证复杂曲面与实体混合建模的实操可行性，在汽车冲压模具的前期研发环节，类似的多曲面拼接、空间交错结构的建模逻辑，能够直接复用到覆盖件拉延模型面的构建练习中，帮助设计人员快速掌握空间曲率连续调整、多实体布尔运算的实操技巧。从实际应用场景来看，这类抽象几何结构除了作为建模练习载体，还可以作为工业产品创意外观的原型参考，比如车载香薰外壳、创意机械摆件、展会展示用艺术装置的结构基底，其内部交错的支撑结构，能够在保证整体球形外观完整性的前提下，预留出足够的内部空间布置功能组件，同时外部的环形筋条结构，也能为后续的表面包覆、装饰件安装提供定位基准。在功能特性层面，整个结构采用分区域色彩区分的多实体设计，不同颜色的区块对应不同的建模特征组，绿色区域为底部支撑基座，承担整个结构的放置稳定性，曲面曲率从底部平面逐步过渡到球面，保证放置时的接触面积足够，不会出现倾倒问题；红色区域为上部弧形外壳，采用薄壁实体设计，厚度均匀控制在2mm，既保证了结构强度，也控制了整体重量；内部的紫色柱体为空间定位柱，按照正十二面体的顶点位置排布，能够为后续附加零件的安装提供精准的定位孔位；黑色环形筋条沿着球面的经纬线方向布置，筋条宽度3mm，高度2mm，交错形成的网格结构能够有效分散外部冲击力，提升整个球体的抗形变能力。设计思路上，没有采用常规的整球抽壳方式，而是先绘制空间参考线，确定各个内部构件的空间位置，再通过曲面剪裁、实体加厚、多实体组合的方式逐步构建，每一个曲面的曲率都经过反复调整，保证相邻曲面之间达到G2连续，避免出现棱角突兀的问题，内部构件的排布完全遵循球形空间的对称原则，无论从哪个角度观察，结构都呈现出均衡的视觉效果，同时也保证了整个球体的质心落在几何中心位置，放置时不会出现偏重偏移的问题。从外形尺寸与安装边界来看，整个球体的外径控制在120mm，底部支撑面的直径为40mm，放置时所需的最小平面空间为直径130mm的圆形区域，外部突出的环形筋条最高突出球面2mm，在与外部外壳配合时，需要预留至少2.5mm的装配间隙，内部的定位柱直径为6mm，长度根据所在位置的球面半径调整，所有定位柱的端面都与对应位置的球面相距5mm，避免与外壳发生干涉。在建模实操过程中，这类结构的构建能够帮助设计人员熟悉空间基准面的建立、3D草图的绘制、曲面放样与填充的技巧，尤其是多实体环境下的特征管理，能够有效避免建模过程中出现特征父子关系混乱、更新报错的问题，这些技巧在汽车冲压模具的设计过程中同样适用，比如拉延筋的布置、压料面的曲率调整、凸凹模的间隙控制，本质上都是空间曲面与实体特征的组合构建，通过这类抽象结构的练习，能够快速提升设计人员对复杂空间结构的把控能力，减少实际模具设计过程中的特征报错、曲面破面等问题。另外，这种交错式的内部支撑结构，也可以为轻量化结构设计提供参考，在保证结构强度的前提下减少材料用量，这一点在汽车冲压模具的轻量化设计中同样有应用价值，通过合理布置内部加强筋的位置与走向，能够在降低模具整体重量的同时，保证模具的刚性满足冲压生产的要求，减少冲压过程中的模具形变，提升冲压件的成型精度。
